显示芯片外包装改是什么？技术规范、标签解读与封装标准指南

记得有一次在产线上，我们的工程师因为一批显示芯片的“外包装看起来不一样”而紧急叫停了整条SMT贴片线。当时大家都很紧张，担心是买到了翻新货或者假货。作为在这个行业摸爬滚打多年的从业者，我深知这种焦虑。其实，显示芯片外包装改通常指的是原厂或授权分销商根据物流需求、客户产线要求或工程变更通知（ECN），对芯片的外部保护材料、承载方式（如管装变卷带）或标识标签进行的标准化调整。

这不仅仅是换个盒子那么简单。它涉及到防静电（ESD）保护是否合规、湿敏等级（MSL）是否受控，以及最为关键的——芯片在经过二次包装后，引脚的可焊性和内部金线连接是否完好。

以下是关于显示芯片外包装改的核心要点：

• 定义明确：合规的“改包”通常是为了适应SMT自动贴片机，例如将Tray盘改为Tape & Reel卷带。
• 标签关键：外包装标签必须包含Lot No（批次号）、Bin Code（分光分色码）和Date Code（生产日期）。
• 静电风险：任何包装改动都必须在ESD受控环境下进行，包装材料需具备静电耗散功能。
• 湿度管控：拆包后的芯片暴露在空气中超过MSL规定时间，必须进行烘烤除湿才能重新包装。
• 防伪鉴别：注意标签是否有覆盖（涂标）痕迹，这是识别非正规翻新货的重要线索。
• 物理损伤：不规范的改包可能导致芯片引脚变形，直接导致贴片抛料率上升。
• 追溯性：正规改包会保留原厂的可追溯信息，或者提供关联证明。

显示芯片“外包装改”的核心定义与行业背景

定义解析：原厂包装变更（ECN）与第三方改包的区别

当我们谈论“显示芯片外包装改”时，首先要区分两种情况。第一种是原厂主导的ECN变更。这通常是因为原厂升级了包装材料（比如更环保的塑料），或者为了统一全球物流标准。这种改动通常会有正式的文件通知，且经过严格的测试，不会影响芯片性能。

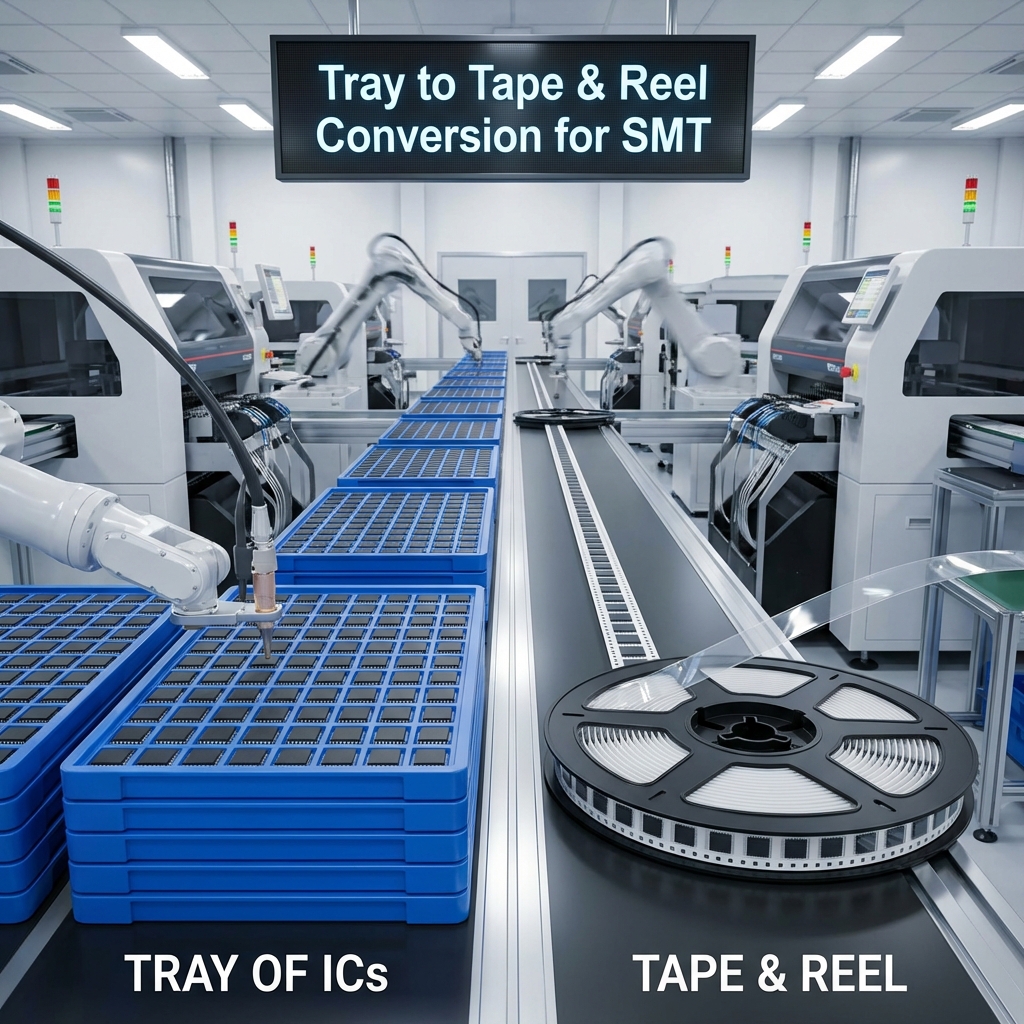

第二种是第三方改包，这在电子元器件分销市场非常常见。比如，某些老型号的显示芯片原厂出货是管装（Tube）或托盘（Tray），但现代高速贴片机需要卷带（Tape & Reel）供料。为了适应产线，供应商会进行“改包”。

⚠️ 注意：如果这种改包是在非无尘、无静电防护的小作坊进行，那就是巨大的质量隐患。

为什么会出现外包装改？

除了刚才提到的SMT产线需求，物流整合也是一大原因。显示芯片往往体积小、数量大，原厂的大包装可能不适合小批量采购的客户。

于是，拆包分装就不可避免。对于像恒彩电子这样拥有近二十年封装技术背景的企业来说，我们深知包装不仅仅是容器，更是芯片质量的“保鲜膜”。特别是在LED显示领域，不同批次的灯珠如果混合包装，会导致显示屏出现严重的“花屏”现象。

合规与风险：如何界定“改包”符合标准

合规的改包必须遵循JEDEC（固态技术协会）和IEC的相关标准。最核心的判断依据是：改包过程是否破坏了芯片的初始防护状态。

如果改包后，真空铝箔袋漏气、湿度卡（HIC）变色，或者防静电屏蔽袋被换成了普通塑料袋，那就是违规操作。这不仅是包装问题，更是对产品可靠性的直接破坏。

深度解码：显示芯片外包装标签（Label）的信息架构与识别

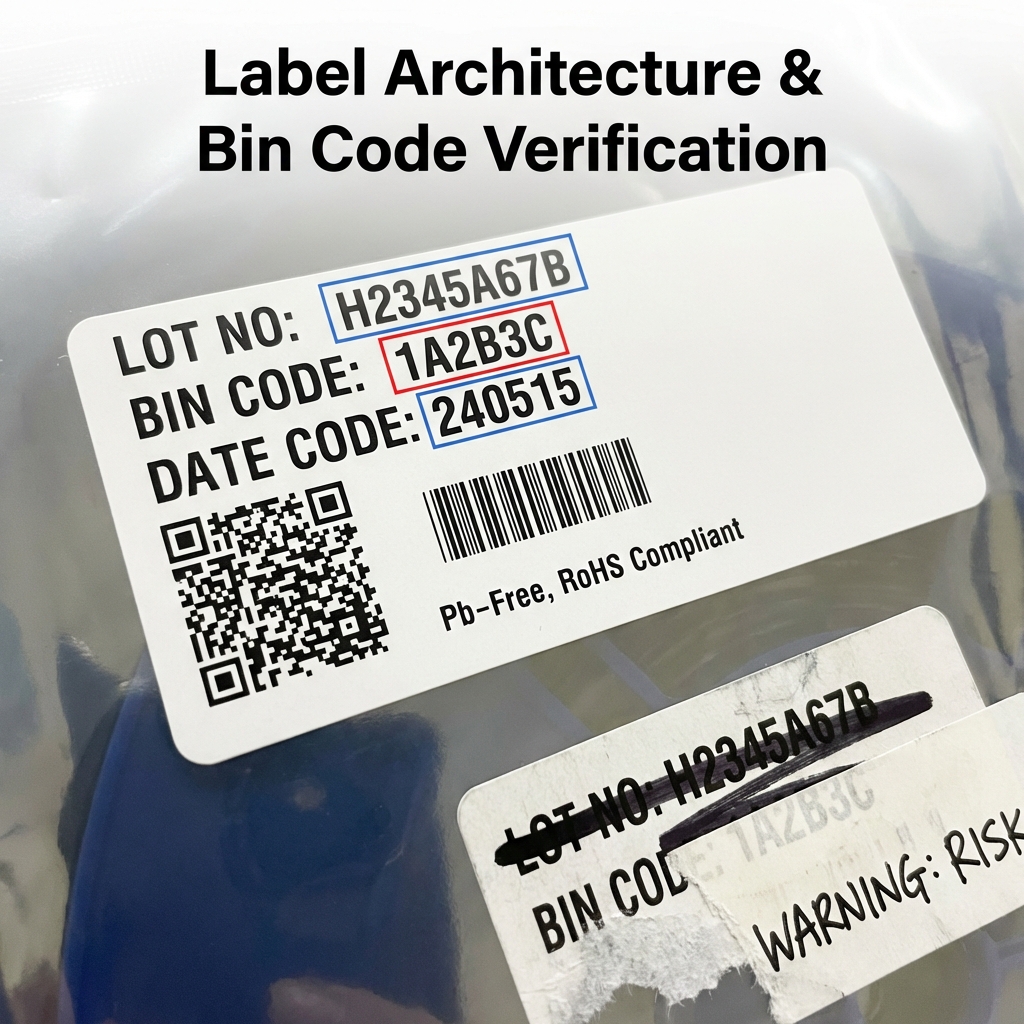

标签核心字段解读

外包装标签是显示芯片的“身份证”。对于B端采购和质检人员来说，读懂标签是基本功。

• Lot No (批次号)：这是最关键的追溯代码。一旦产线出现批量不良，Lot No能帮你锁定问题范围。
• Bin Code (分光分色码)：在LED显示芯片领域，这简直是命门。不同Bin区的芯片，其亮度、波长（颜色）和电压都有微小差异。混用Bin Code会导致显示屏色彩不均匀。
• Date Code (生产周期)：通常格式为YYWW（年周）。它可以帮你判断芯片是否过期，是否需要重新烘烤。

涂标与重贴标：识别合规翻新与非正规篡改

如果你发现外包装标签上有被记号笔涂抹（涂标），或者一张新标签贴在旧标签上，警报灯就该亮了。

虽然有些贸易商为了保护货源渠道会涂去部分信息，但核心的参数信息绝对不能被覆盖。如果连Bin Code都被涂改或模糊不清，这极有可能是为了以次充好，将低规格的芯片伪装成高规格产品。

可追溯性管理

现在的合规外包装通常会引入二维码或条形码。通过扫描，你应该能看到与纸质标签一致的信息。

📊 行业数据： 根据供应链安全报告显示，超过 35% 的电子元器件质量投诉，最终追溯原因都与标签信息被篡改或误读有关，导致产线使用了错误参数的物料。

技术核心：显示芯片外包装的材料要求与防护标准

静电防护（ESD）标准

显示芯片，尤其是LED驱动芯片和发光芯片，对静电非常敏感。外包装材料必须具备静电屏蔽或耗散功能。

合格的外包装袋，其表面电阻率通常要求在 10^4 到 10^11 欧姆 之间。如果摸起来只是普通的聚乙烯塑料袋，且没有ESD标识，那么里面的芯片很可能已经被静电“击穿”，造成潜在的死灯风险。

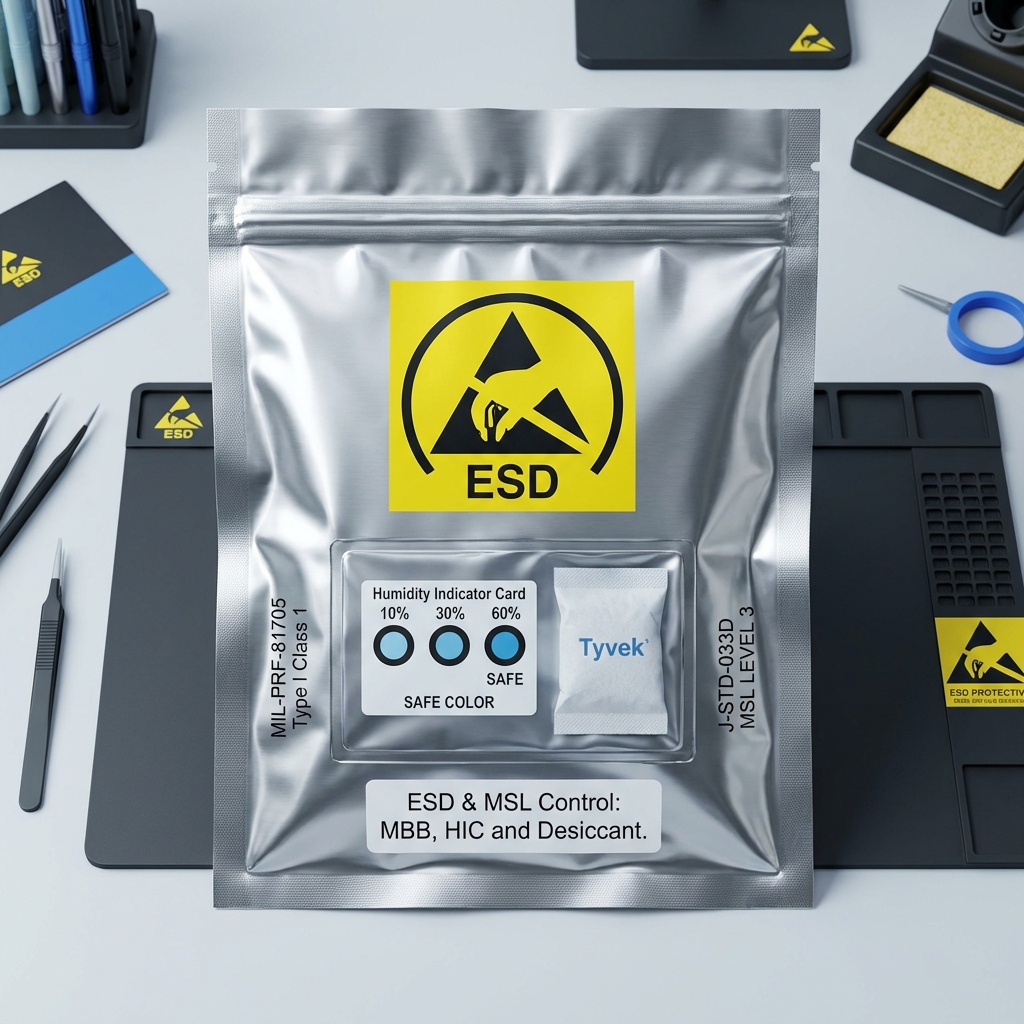

湿敏等级（MSL）管控

这是很多采购容易忽视的点。显示芯片通常属于非气密性封装，极易吸潮。吸潮后的芯片在回流焊的高温下，内部水分气化膨胀，会导致“爆米花效应”（芯片开裂）。

外包装必须包含：

1. MBB（防潮屏蔽袋）：必须真空密封。
2. HIC（湿度指示卡）：用于检测袋内湿度。
3. 干燥剂：吸附残余水分。

如果你对芯片内部的封装细节感兴趣，以及为什么防潮如此重要，可以看看这篇文章：关于LED封装技术,你需要知道的一切，里面有更深入的技术解析。

物理防护性能

除了防静电和防潮，防震也是关键。特别是在LED陶瓷系列产品中，陶瓷基板虽然散热好但相对易碎。外包装箱内部必须有足够的缓冲材料（如EPE珍珠棉），防止运输途中的跌落损伤。

常见包装材料对比表：

工艺影响：外包装方式变更对显示芯片性能的具体影响

气密性对芯片引脚氧化的影响

外包装改动最大的风险在于“暴露时间”。如果改包过程没有在充氮环境或受控环境中进行，芯片引脚上的镀层（如镀锡或镀金）会与空气中的氧气反应。

轻微的氧化肉眼很难看出来，但在过回流焊时，会导致润湿性变差，出现虚焊或冷焊。这就是为什么我们恒彩电子在进行任何产品分装时，都严格控制暴露时间，并配备工业级真空封口机。

载带（Tape & Reel）精度

把管装芯片改成卷带包装，如果载带（Carrier Tape）的口袋尺寸（Ao, Bo, Ko）偏差超过0.1mm，就会出大问题。

💡 Tip: 如果你的SMT产线反馈抛料率突然升高（比如超过0.3%），请第一时间检查卷带的口袋深度和编带拉力。很多时候不是吸嘴的问题，而是改包后的载带公差太大，导致芯片在口袋里翻转了。

应力损伤

在人工改包的过程中，如果操作粗暴，直接用镊子夹取芯片本体，可能会压伤芯片内部的金线连接点。这种损伤是隐性的，出厂测试可能全亮，但在客户使用几个月后，就会因为热胀冷缩导致金线断裂，出现“死灯”。

质量管控：企业如何验证“改包”后的芯片质量？

IQC进料检验规范

对于外包装有过改动的物料，IQC（来料检验）必须加严。

1. 外观检查：真空袋是否漏气？湿度卡是否变色（如10%点变粉色）？
2. 标签核对：扫描二维码，验证信息与实物丝印是否一致。
3. 显微镜抽检：随机抽取芯片，在高倍显微镜下观察引脚是否有氧化发黑，载带是否有毛刺。

烘烤去湿标准（J-STD-033）

如果发现外包装破损或湿度卡超标，不要直接上线，也不要直接退货（如果急用）。应该参照J-STD-033标准进行烘烤。

例如，对于MSL 3级的显示芯片，如果在车间暴露时间不确定，通常建议在125℃下烘烤24小时，以排出内部湿气。

第三方实验室检测

对于高价值或大批量的显示芯片，如果对外包装有严重怀疑，可以动用更高级的手段。

恒彩电子拥有独立实验室，我们通常会采用X-Ray透视来检查芯片内部金线是否塌陷或断裂，或者进行De-cap（开盖）测试，直接观察晶圆表面的真伪。这些硬核手段是保障产品质量的最后一道防线。

常见问题解答

Q：显示芯片外包装上的湿度指示卡变色了还能用吗？A：不能直接使用。如果湿度卡上的10%或20%圆圈从蓝色变为粉色（具体颜色看卡片说明），说明包装内湿度已超标。必须进行高温烘烤去湿处理后方可上线，否则回流焊时极易损坏芯片。

Q：原厂散装芯片改为卷带包装（Re-reeling）会影响保修吗？A：这取决于操作方。如果是原厂授权的封装厂进行的改包，通常保修有效。如果是未经授权的第三方改包，且造成了物理损伤或ESD击穿，原厂通常会拒绝保修。

Q：如何通过外包装区分LED显示芯片的生产批次？A：主要看标签上的Lot No（批次号）。正规厂商在生产时，会将同一晶圆切割、同一时间段封装的产品归为一个Lot。不同Lot的产品，建议不要在同一块显示屏模组上混用，以免出现色差。

Q：显示芯片的内包装和外包装在防护功能上有何本质区别？A：内包装（如载带、托盘）主要负责物理固定和防静电；中间层（MBB铝箔袋）负责防潮和防氧化；最外层（纸箱）负责防震和物流运输保护。三者缺一不可。

标准化外包装管理是保障显示屏良率的第一道防线

显示芯片的“外包装改”在供应链中是一个常态，但绝不能因为常见就忽视其风险。从标签的一致性到防潮防静电的细节，每一个环节都关乎最终显示屏的成色。

对于采购方而言，选择像恒彩电子这样具备严格封装规范和独立检测能力的供应商，能极大降低因包装问题导致的质量隐患。毕竟，在竞争激烈的显示行业，良率就是利润，而良率的守护，往往就始于那看似不起眼的外包装标签和封口上。
