5050 LED 限流电阻接法与计算：完整工程技术指南)

给 5050 LED 接限流电阻的核心在于保护 LED 芯片不被电流击穿。最直接的接法是将电阻串联在 LED 的正极或负极回路中（位置不影响功能），利用欧姆定律 R = (电源电压 - LED导通电压) / 目标电流 来计算阻值。对于常见的 5050 封装，它内部包含 3 个独立的芯片，通常需要针对每个颜色通道单独串联电阻，或者在三路并联后串接一个大功率电阻（不推荐）。

我见过因为忽略了一颗几分钱的电阻，导致整条灯带或整个工程项目返工的惨痛案例。记得几年前，我第一次手动焊接测试板时，就是因为把 5V 电路里的电阻算错了小数点，通电瞬间那颗 5050 灯珠直接冒了一缕青烟，那股焦糊味到现在我还记忆犹新。

为了不让这种“冒烟”事故发生在你的项目里，今天我们就来彻底聊透 5050 LED 限流电阻的那些事儿。

• 核心公式： R = (Vsource - Vled) / I_led。
• 电压参数： 5050 白/蓝/绿光 Vf 通常为 3.0V-3.2V，红/黄光 Vf 约为 2.0V-2.2V。
• 电流参数： 单颗 5050 内部有 3 个晶片，单晶片电流通常为 20mA，全亮总电流约 60mA。
• 接线原则： 电阻必须与 LED 串联，不可并联。
• 功率陷阱： 算出阻值后，别忘了算电阻功率（P=I²R），否则电阻会先烧。
• 位置无关性： 电阻接在正极前还是负极后，效果完全一样。
• RGB 特殊性： RGB 灯珠的红光引脚通常需要比绿蓝引脚更大的电阻值。

核心速览：5050 LED 为什么要接限流电阻？

很多新手朋友常问：“我的电源是 5V，LED 是 3V，就差那么一点点，直接接不行吗？”

答案是绝对不行。

LED（发光二极管）是一种非线性元件。它的脾气很倔，电压稍微升高一点点，电流就会呈指数级暴涨。这就像你打开水龙头，稍微多拧了一度，水流就从“涓涓细流”变成了“消防高压水枪”。

行业专家观点：

LED 芯片本质上是电流驱动型器件，而非电压驱动型。没有限流电阻的电路就像没有刹车的汽车，一旦电源波动或热量导致 Vf 下降，电流将瞬间失控，导致“热逃逸”现象。

在工业级应用中，限流电阻的作用主要有三点：

1. 电流钳制： 它是电流的“守门员”，把电流死死按在 LED 能承受的额定范围内（例如 20mA）。
2. 分压作用： 吃掉电源电压和 LED 导通电压之间的差值。
3. 温度补偿： 当 LED 发热导致内阻降低时，电阻能提供一定的负反馈，防止电流恶性循环。

深入解析：5050 LED 封装特性与电气参数

要选对电阻，首先得懂你的“灯”。5050 之所以叫 5050，是因为它的尺寸是 5.0mm x 5.0mm。

但它最特别的地方在于内部结构。普通的 2835 或 3528 灯珠通常只有 1 个发光芯片，而 5050 内部集成了 3 个独立的发光芯片。

这意味着什么？意味着在电路设计上，你其实是在给 3 个小灯珠供电。

• 单色 5050： 内部 3 个芯片通常是并联或串联好的（取决于具体规格书），但也可能是独立的引脚。
• RGB 5050： 肯定是 3 个独立的回路（R、G、B），每个颜色需要独立控制。

恒彩电子 的技术团队曾分享过一个数据：高质量的 5050 封装，其支架散热性能和金线键合工艺决定了它的耐流上限。普通的 5050 可能跑 50mA 就发烫光衰，而采用高精密全自动生产设备封装的产品，在 60mA 下依然能保持长期稳定的光通量。

数据洞察：

根据 2023 年 LED 组件分析报告，SMD 贴片电阻在 LED 模组中的应用效率高达 95%，且成本极低（约 $0.02），是目前性价比最高的限流方案。

图解 5050 LED 限流电阻的正确接法

接法对了，事情就成了一半。我们分两种最常见的情况来看。

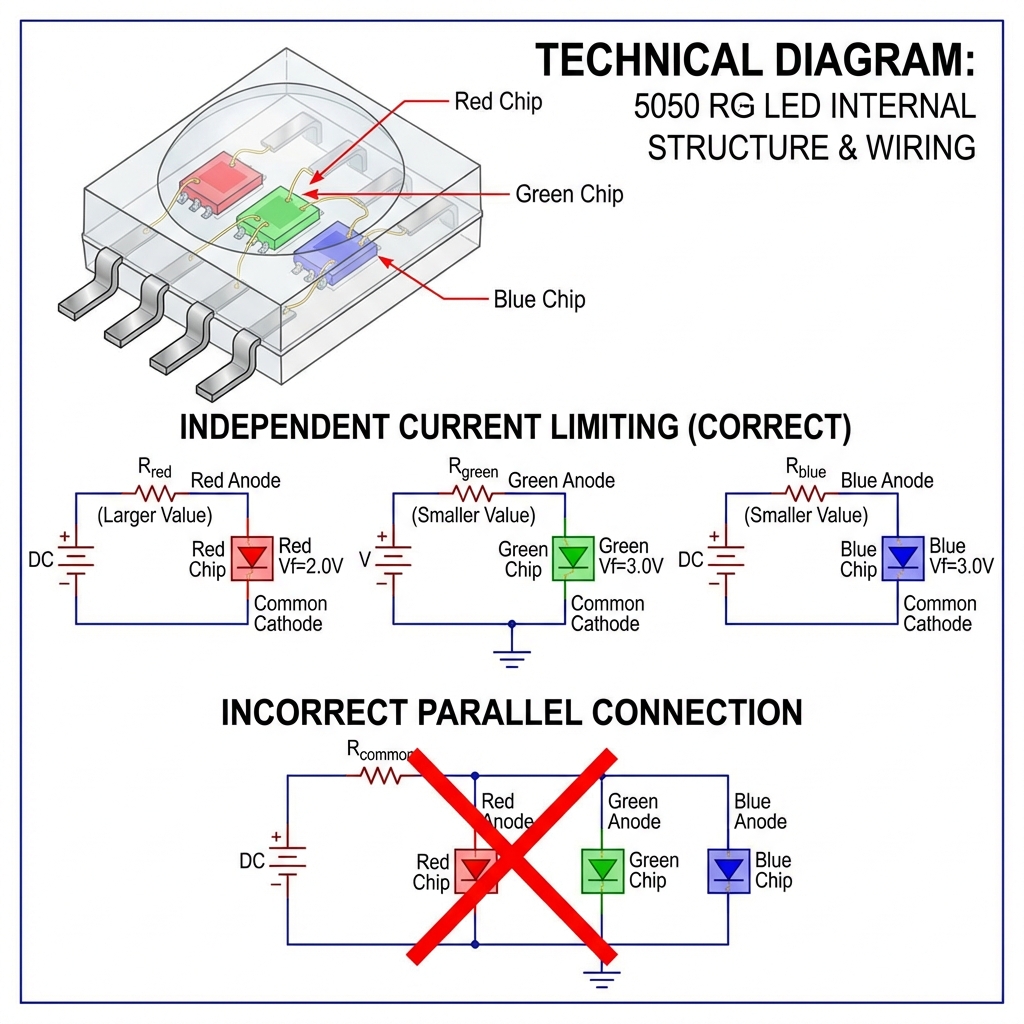

1. 单颗 LED 或 RGB 灯珠接法

对于 RGB 5050，你有 3 个正极（或 3 个负极，取决于共阴还是共阳）需要控制。

错误接法： 3 个颜色引脚并联在一起，共用 1 个电阻。后果： 红色导通电压低（2.0V），绿蓝导通电压高（3.0V）。电流会全部涌向红色芯片，导致红色亮瞎眼（然后烧坏），绿蓝不亮。

正确接法：

• R（红）脚： 串联一个较大阻值的电阻。
• G（绿）脚： 串联一个较小阻值的电阻。
• B（蓝）脚： 串联一个较小阻值的电阻。

如果你想了解更详细的实物接线图和正负极判断，可以参考这篇专业指南：5050灯珠接线方式(正确接法是什么)，里面有非常直观的引脚定义说明。

2. 灯带中的串并联接法

在 12V 灯带中，通常是“3 颗 LED + 1 颗电阻”构成一组，然后无数个这样的组并联。

• 为什么是 3 颗？ 因为 3 颗 LED 串联电压约为 3.2V x 3 = 9.6V。
• 剩下的电压？ 12V - 9.6V = 2.4V。这 2.4V 就由限流电阻来承担。这样效率最高，发热最小。

精准计算：如何计算 5050 LED 限流电阻阻值

别怕数学，这个公式真的很简单。

公式： R = (Vs - Vf) / If

• Vs (Source Voltage)： 电源电压（如 5V, 12V, 24V）。
• Vf (Forward Voltage)： LED 正向电压（红光约 2.0V，白/绿/蓝光约 3.0V-3.2V）。
• If (Forward Current)： 你希望流过的电流（单路通常按 18mA-20mA 计算，即 0.02A）。

实战演练：给一颗 5050 白光 LED 接 5V 电源

假设我们要点亮一颗 5050 白光芯片（单路），电源是 USB 5V。

1. Vs = 5V
2. Vf = 3.0V (取典型值)
3. If = 20mA = 0.02A

计算：R = (5 - 3) / 0.02 = 2 / 0.02 = 100 欧姆

所以，你需要一个 100Ω 的电阻。

常用场景速查表 (按单路 20mA 计算)

Tip:

算出来的电阻值如果没有现成的（比如算出 113Ω），一定要选比它大一档的标准电阻（比如 120Ω）。阻值选大了顶多暗一点，选小了可能会烧灯。

电阻选型指南：SMD 贴片电阻 vs 插件电阻

算出阻值只是第一步，你还得选对“身材”。

1. 功率选择（最容易被忽视的！）电阻在工作时会发热。如果它承受的功率超过了额定值，它就会发黑、断路。功率公式：P = I² * R

回到上面的 5V 例子：P = (0.02A)² * 100Ω = 0.0004 * 100 = 0.04W市面上常见的 0805 贴片电阻功率是 1/8W (0.125W)，大于 0.04W，所以安全。

但在 12V 电路中，如果压降大、电流大，功率很容易超过 0.125W，这时候就得用 1206 封装（1/4W）甚至插件电阻了。

2. 封装形式

• SMD 贴片 (0805, 1206)： 适合 PCB 板设计，体积小，适合自动化生产。像恒彩电子这样的大厂，在生产 5050 模组时，都是机器自动贴装这些微型电阻，精度高且一致性好。
• 插件电阻 (色环电阻)： 适合手工 DIY 或面包板测试，散热稍微好一点，但占用空间大。

常见工程误区：导致 5050 LED 频闪或失效的原因

我经常在一些论坛看到用户抱怨：“为什么我的灯带用了几个月就开始闪？” 其实很多锅都在电阻身上。

1. 阻值选型过小： 为了追求“超亮”，有些人故意减小电阻。刚开始确实亮，但电流长期处于极限值，LED 芯片光衰极快，甚至金线熔断。
2. 忽略功率降额 (Derating)： 虽然电阻标称 0.25W，但在封闭的灯槽里，环境温度可能高达 60℃。这时候电阻的实际承载能力会打折。工程上建议保留 50% 的功率余量。
3. 多路并联共用一个电阻： 这是一个经典错误。如果把 3 颗 LED 并联后共用一个电阻，一旦其中一颗 LED 烧断，电流就会全部分配给剩下的 2 颗，导致剩下的也迅速烧毁，这就是“雪崩效应”。

工业级 LED 电路设计的可靠性标准

对于 B 端客户来说，不仅要亮，还要稳。

工业级的设计标准要求不仅是算出正确的电阻，还要考虑批次一致性。不同批次的 LED，其 Vf 值可能会有 0.1V-0.2V 的浮动。

如果在设计时电阻留的余量太小，这 0.1V 的波动就可能导致电流变化 10%-20%，造成肉眼可见的亮度差异。

选择像 恒彩电子 这样拥有独立实验室和近二十年封装背景的供应商，优势在于他们会对 LED 的 Vf 进行严格分档（Binning）。在使用他们的高精密 5050 光源时，你可以更放心地设计限流电路，因为光源本身的一致性已经帮你规避了很多风险。

5050 LED 电路设计常见问题解答

如果不加限流电阻直接接 5V 电源会发生什么？大概率会瞬间烧毁。5050 LED 内部就像短路一样，电流无限大，直到芯片烧断或金线熔断。

如何判断 LED 限流电阻是否已经失效？如果 LED 不亮，用万用表测电阻两端电压。如果电压等于电源电压，说明电阻断路了；如果电阻外观焦黑，那肯定是烧了。

5050 RGB LED 的三个引脚需要分别接电阻吗？是的，强烈建议分别接。因为红光的电压（2.0V）和绿蓝（3.0V）不同，需要的阻值不同。混用会导致颜色偏色严重。

不同颜色的 5050 LED 电阻阻值一样吗？不一样。红光和黄光通常需要更大的电阻，因为它们吃掉的电压少，电阻需要分担更多的电压。

优化 5050 LED 电路设计的关键要素

搞定 5050 LED 的限流电阻并不难，难的是在成百上千次的使用中保持稳定。

从简单的欧姆定律计算，到对功率余量的考量，再到对 LED 供应商（如恒彩电子）品质的筛选，每一个环节都是为了让那束光能够长久、稳定地亮下去。

记住，在电子世界里，电阻不仅仅是一个元件，它是保护你昂贵 LED 光源的最后一道防线。哪怕是多花几分钟计算，多花几分钱选个功率大一点的电阻，都是值得的。希望这篇指南能帮你在下一次接线时，胸有成竹，一次点亮！
