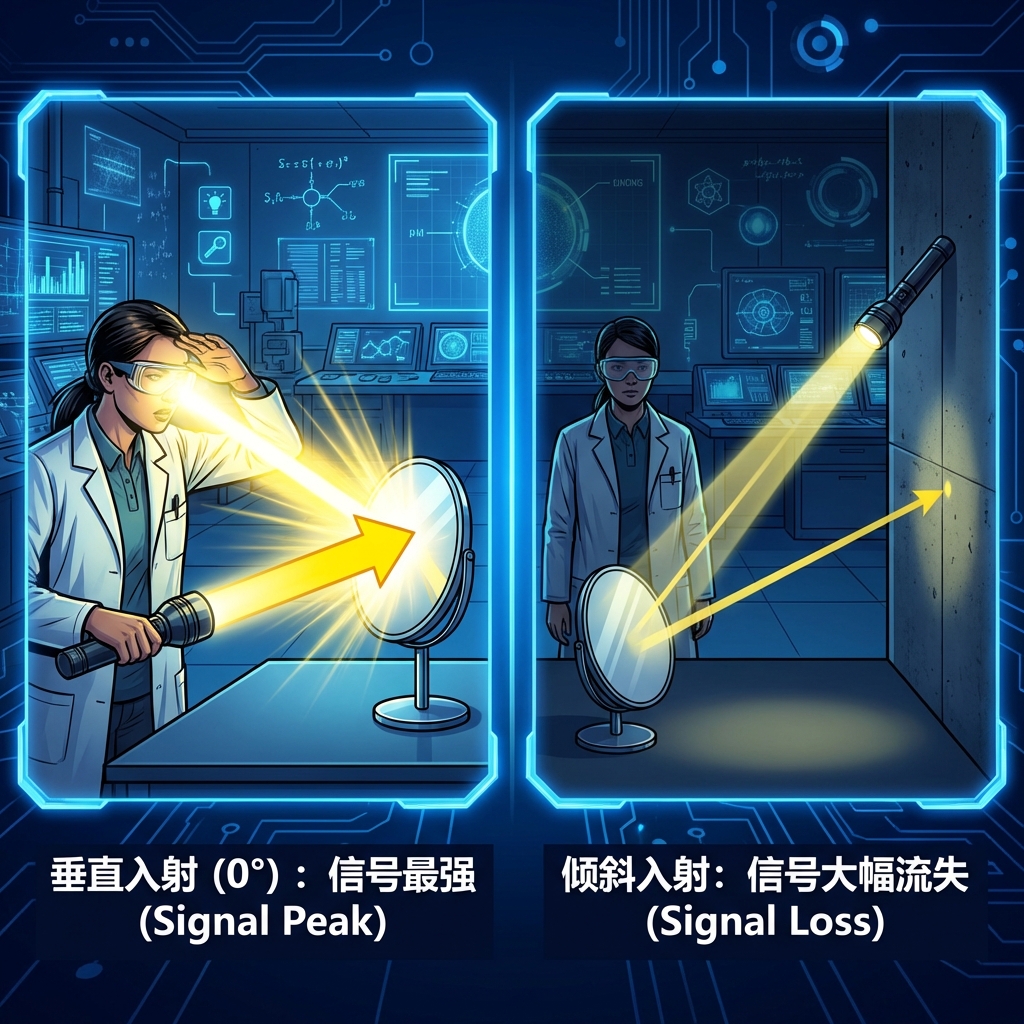

想象一下，在一个漆黑的房间里，你手里拿着一个手电筒去照一面镜子。
如果你正对着镜子照，反射回来的光会非常刺眼，甚至能照亮你的脸，对吧？
但是，如果你斜着照向镜子，光线就会“溜”到旁边去，反射回来的亮度瞬间就大打折扣了。
其实，PD（光电二极管）接收信号的方向，就跟这个“手电筒照镜子”的道理是一模一样的！
对于很多正在捣鼓电子产品的工程师，或者是喜欢动手的电子爱好者来说，选对了 PD 的“接收方向”，你的设备就能像长了“顺风耳”一样，灵敏地捕捉到最微弱的信号。
可是，一旦选错了方向，你的设备可能就成了“瞎子”，怎么调试都反应迟钝。
为了让你一眼就能看懂这个看似复杂、其实很简单的概念，我们先把你最需要知道的核心重点，整理成了下面这张表格。这是整篇文章的精华所在：
🚀 关键要点速览：PD信号接收方向
| 核心概念 | 简单解释 | 为什么它很重要？ |
|---|---|---|
| 接收方向 (Reception Direction) | 光线“跑”进 PD 的角度。 | 决定了 PD 能“看见”多少光，直接决定信号是强还是弱。 |
| 半功率角 (Half-Power Angle) | 信号强度变成一半时的角度范围。 | 帮你判断这个 PD 是“广角镜头”（看得宽）还是“长焦镜头”（看得远）。 |
| 余弦定律 (Cosine Law) | 角度越斜，接收到的光越少。 | 告诉你为什么不仅要对准，还要尽量“正对”着光源。 |
| 封装透镜 (Lens Type) | PD 头上的那个“透明玻璃罩”。 | 圆顶透镜聚焦强（角度小），平顶透镜视野广（角度大）。 |
什么是 PD 信号接收方向？（用大白话解释）
简单来说，PD 信号接收方向就是指光线照到光电二极管（Photodiode）表面时的那个角度。
虽然在物理课本上，光是一种波，也有粒子性。但在我们使用 PD 的时候，为了方便理解，你可以把光想象成天上下来的“雨点”，把 PD 想象成放在地上的一个“水桶”。
这时候，接收方向就很好理解了：
正对着下雨（0度角）： 水桶口是完全朝上的，能接满整整一桶水（这时候信号最强）。
斜着下雨（大角度）： 水桶口虽然没变，但是因为雨是斜着飘过来的，能落进桶里的雨水就变少了（这时候信号变弱）。
横着下雨（90度角）： 雨水完全是横着飞的，水桶根本接不到一滴水（这时候完全没信号）。
在专业的电子工程领域里，我们通常用“入射角”来描述这个方向。
这里的规律是：
当光线垂直射入时（也就是 0 度角），PD 的灵敏度是最高的，因为它“吃”到了所有的光能。
随着角度慢慢变大，光线变得越来越斜，灵敏度就会像坐滑梯一样下降。
行业专家说： “很多初学者在设计电路时，往往只关注 PD 的芯片大小，却忽略了光的入射角度。实际上，一个 5 度的角度偏差，在长距离传输中可能导致 50% 以上的信号能量损失。这就是为什么‘对准’比‘放大’更重要。” — 某资深光电工程师
小知识：这一点对于光通信、电视遥控器或者烟雾报警器都非常关键。
试想一下，如果你的电视遥控器接收方向没设计好，你必须像狙击手一样，把遥控器对得准准的才能换台，那这看电视的体验得多累啊！
为什么接收方向会影响信号强弱？
你可能会好奇地问：“只要光照到了 PD 上，不就有信号了吗？为什么方向稍微偏一点，影响会这么大呢？”
其实，这里面藏着两个主要的物理原因。别担心，我们不用复杂的公式，只用生活中的例子来讲。
1. 有效面积变小了（这就是所谓的“余弦定律”）
就像刚才说的“水桶接雨水”的例子。
当光线斜着射过来时，对于 PD 来说，它能用来“接光”的有效面积其实变小了。
这就好比你玩躲避球。如果你正面对着对手，你的身体面积很大，很容易被球砸中。但如果你侧身站着，你的身体看起来就变“窄”了，别人就很难砸中你。
光线也是一样，当角度变斜，PD 的“受光面”在光线看来就变窄了，自然接收到的能量就少了。
2. 封装透镜的“挡光”效应
大多数 PD 表面都有一个透明的壳，我们叫它封装（Package）。
这个壳子通常是用环氧树脂或者玻璃做的。光线想要进入 PD 内部的芯片，必须先穿过这个壳子。
反射问题： 当光线角度太大（太斜）时，光打在壳子表面，就像打水漂一样，直接被反射走了，根本进不去。
散射问题： 或者，光线虽然进去了，但在壳子内部发生了散射，导致能量在半路就损耗掉了，没能到达核心芯片。
总结一下：
接收方向越正，信号越强；方向越偏，信号越弱。
更糟糕的是，如果方向不对，为了弥补信号弱的问题，你可能会加大放大器的倍数，结果把周围的“噪声”（干扰）也一起放大了，导致设备工作不稳定。
不同的 PD，接收方向有什么区别？
并不是所有的 PD 都是一样的！
就像照相机的镜头有“广角”和“长焦”之分，PD 也有不同的接收特性。有的 PD 像望远镜，看得远但视野窄；有的 PD 像鱼眼镜头，看得近但视野宽。
作为恒彩电子（H-CLED）的专家，我们根据近二十年的封装经验，把市面上常见的 PD 分成了两大类，方便你根据自己的项目来选择：
🅰️ 窄角度 PD（聚光型）
你可以把它想象成“手电筒”。
外观特点： 头上通常顶着一个圆圆的、凸起的半球形透镜（Dome Lens）。
接收范围： 视野非常窄，通常只有 10° 到 30°。
优点： 就像狙击镜一样，它对正前方的信号特别敏感，能接收到很远距离的光。
缺点： 它的脾气比较大，稍微偏一点点，信号就断了。
适合场景：
光纤通信（必须对得死死的）。
激光测距仪（只看目标那个点）。
工业精密计数器。
🅱️ 宽角度 PD（广角型）
你可以把它想象成“吸顶灯”。
外观特点： 表面通常是平的（Flat Lens），或者是特殊的矩形广角设计。
接收范围： 视野非常宽阔，可以达到 100° 甚至 120°。
优点： 它很随和，不需要对得很准，只要光在附近，它都能接收到。周围的光线它都能“看见”。
缺点： 因为光分散了，所以它接收的距离通常不如窄角度的远。
适合场景：
电视、空调的红外遥控接收头（你不想每次都站起来对准空调吧？）。
手机屏幕亮度自动调节（环境光检测）。
烟雾探测器（需要检测整个腔体内的烟雾散射）。

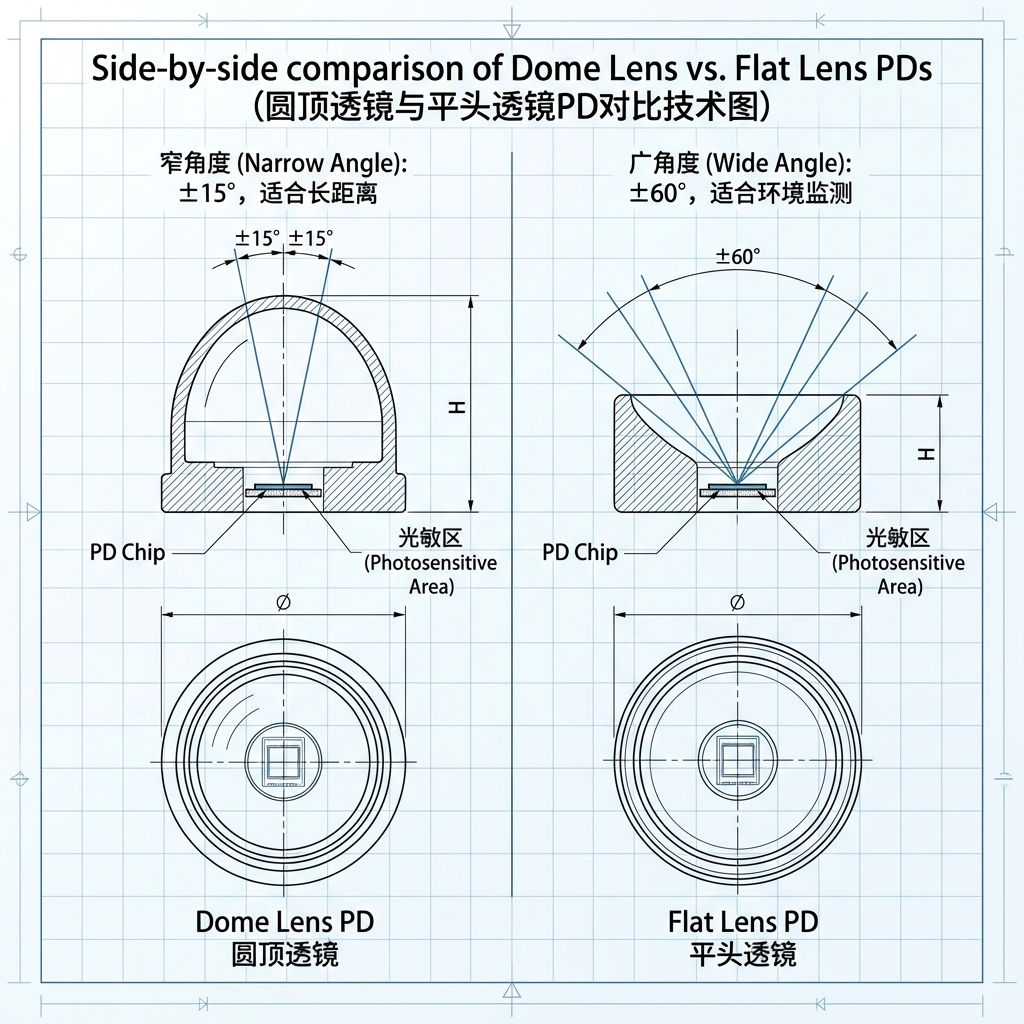

图片说明： 左图为窄角度聚光型（圆顶透镜），适合远距离；右图为宽角度散光型（平头透镜），适合大范围覆盖。
2026年热门 PD 接收角度对比表
随着智能家居和自动驾驶的发展，大家对 PD 的要求也越来越高。
为了让你更直观地看到差异，我们整理了目前行业内（预测至2026年主流规格）几款典型产品的接收角度数据。这里我们主要看半功率角（也就是信号减弱一半时的角度）：
| PD 类型 | 典型接收角度 (θ1/2) | 典型应用场景 | 备注说明 |
|---|---|---|---|
| 高精密窄角型 | ±10° | 激光对准、工业流水线计数 | 就像射击瞄准，需要非常精准的机械对位。 |
| 标准通用型 | ±30° | 扫地机器人避障、一般传感器 | 这是一个“万金油”选择，平衡了距离和角度。 |
| 超广角型 | ±60° (总角度120°) | 智能家居监测、可穿戴手表 | 几乎能覆盖整个半球区域，佩戴在手腕上怎么动都能测。 |
数据解读：
±10° 意味着如果你偏离中心线超过 10 度，信号就只剩下一半了。这种适合“定点打击”。
±60° 意味着哪怕你偏离了 60 度（非常斜了），信号依然有一半强度。这种适合“全面覆盖”。
恒彩电子小贴士： 在选择 PD 时，千万不要只盯着“灵敏度”这个参数看。一定要翻开 Datasheet（数据手册），找到那张画着半圆形的“方向特性曲线图”（Directivity Diagram）。 那个图会诚实地告诉你，这颗 PD 到底“眼神”好不好。如果你看不懂那个图，欢迎随时来找我们咨询！
如何优化你的设计？（专家建议）
如果你的项目已经做出来了，但是发现因为“接收方向”不好，导致信号时断时续，很不稳定，该怎么办？
别急，除了换 PD，你还可以试试这 3 个实用的“救命”方法：
1. 加个“眼镜”（外部透镜）
如果你觉得现在的 PD 接收范围太小，或者距离不够远，可以在 PD 前面加装一个光学的透镜。
想看得远： 加一个凸透镜，把光聚起来。
想看得宽： 加一个散光片或者特殊的导光柱。
这就像给近视眼戴眼镜一样，瞬间改善视力。
2. 组队作战（PD 阵列）
一个 PD 看不全，那就多用几个嘛！
这就好比一只眼睛看东西有盲区，但蜻蜓有复眼，能看 360 度。
你可以用两三个 PD，把它们像扇子一样排开，分别朝着不同的方向。然后把它们的信号并在一个电路里。这样，这就组成了一个“PD 阵列”，轻松实现 180 度甚至 360 度无死角接收。
3. 选对“外衣”（封装选择）
这是最根本的解决办法。
如果你的设备是固定不动的（比如工厂流水线上的计数器），一定要选窄角度的 PD。因为位置固定，对准一次就一劳永逸，而且抗干扰能力强。
如果你的设备是移动的（比如遥控小车、无人机、可穿戴设备），一定要选宽角度的 PD。因为你永远不知道下一秒光会从哪个方向射过来，宽角度能保证连接不断。
常见问题解答 (People Also Ask)
为了帮你彻底搞懂，我们收集了几个客户最常问的问题：
Q1：PD 的接收方向可以调节吗？
A： 这是一个好问题！对于 PD 元件本身来说，一旦出厂，它的物理接收角度（透镜形状）就固定了，是不能变魔术一样改变的。
但是，你可以通过“外挂”来调节。比如在外部加装透镜、反光碗，或者在安装电路板时，故意把 PD 歪着焊（改变安装倾斜角度），以此来“人工调节”它的实际接收范围。
Q2：什么是“半功率角”？听起来好专业。
A： 其实很简单！这是一个衡量 PD “视野”宽度的尺子。
它的意思是：当 PD 接收到的信号强度，下降到最大值的一半（50%）时，此时的角度就是半功率角。
举个例子：如果一个 PD 的说明书上写着半功率角是 ±30°。这就意味着，只要光线偏离中心不超过 30 度，信号强度都至少有一半以上，是可用的；一旦超过 30 度，信号就变得太弱了，可能就不可靠了。
Q3：恒彩电子（H-CLED）提供什么样的 PD 产品？
A： 我们恒彩电子不仅提供通用的 SMD 贴片灯珠，也提供各种封装类型的 PD 产品及定制服务。
无论你是需要高精度的窄角接收（用于工业检测），还是大范围的广角监测（用于智能家居），我们近二十年的封装技术经验都能为你提供最合适的解决方案。欢迎访问我们的官网 h-cled.com 了解更多，我们会帮你找到那颗最“合眼缘”的 PD！
看完了这篇文章，相信你已经明白了：PD 的接收方向，绝对不是一个小细节，而是决定你产品成败的关键因素。
不要等到电路板都画好了，才发现信号接不到。在设计的一开始，就根据你的应用场景——是需要“狙击手”般的精准，还是“守门员”般的广覆盖——来选择合适的 PD。
如果你追求距离和抗干扰： 选窄角度。
如果你追求灵活性和覆盖面： 选宽角度。
现在就开始行动吧！
拿出你手头的 PD 数据手册，检查一下它的“半功率角”是否符合你的设计要求。如果你还在犹豫不决，或者需要更专业的建议，不要独自烦恼。
