第一次拿到一盘5050灯珠，盯着那四个小小的引脚发呆。明明是三个颜色的灯（红绿蓝），为什么只有四个脚？这多出来的一根或者少掉的两根线，到底是怎么把三种光“变”出来的？
其实，这就是经典的“模拟电压控制”与“PWM调光”的魅力所在。虽然现在有了像WS2812这种内置IC的智能灯珠，但在许多工业级、大功率或者成本敏感的场景下，经典的4脚5050 RGB依然是王者。它结构简单、耐用，且只要你懂一点点电路原理，就能玩出无数花样。
在这篇文章里，我不聊虚的市场趋势，我们只聊硬核的工程实现。无论你是想自己DIY一个氛围灯，还是正在为公司采购模组，弄懂这四个脚的秘密，是避开电路设计“深坑”的第一步。
以下是关于4脚5050 RGB控制协议的核心要点：
- 物理架构：在一个5.0x5.0mm的封装内集成了红(R)、绿(G)、蓝(B)三颗独立芯片。
- 引脚定义：采用共阳极（Common Anode）或共阴极（Common Cathode）设计，其中一个脚为公共端，另外三个脚分别控制三色。
- 控制核心：通过PWM（脉冲宽度调制）信号调节R、G、B三个引脚的导通时间比例，从而混合出1600万种颜色。
- 驱动方式：必须采用恒压或恒流驱动，不能直接连接电源正负极，否则瞬间烧毁。
- 电压差异：红色芯片的压降（通常2.0-2.2V）通常低于绿色和蓝色（3.0-3.2V），设计电路时需单独配阻。
- 应用场景：广泛应用于灯带、护栏管、广告标识及智能家居氛围照明。
1. 核心解析：什么是4脚5050RGB控制方式？
很多人一听到“协议”两个字，就会想到复杂的代码和时序。但对于4脚5050RGB来说，所谓的“协议”其实更偏向于一种电气连接标准。
简单来说，它并不是像USB或者SPI那样需要握手、校验的数据通讯协议。它是一种通过物理线路直接控制电流通断的“模拟”方式。你可以把它想象成家里有三个开关，分别控制红灯、绿灯和蓝灯，只不过这三个开关共用了一根进线（火线或零线）。
在4脚设计中，最关键的概念是“共用回路”。为了节省封装空间和引脚数量，工程师将三颗LED芯片的正极（或负极）连接在了一起，引出一个公共脚。
行业专家观点： “在B端工程应用中，90%的5050 RGB灯带采用的是共阳极设计。这是因为在驱动电路中，N沟道MOSFET（用于控制负极断通）比P沟道MOSFET更便宜、导通电阻更小且更容易买到。”
这意味着，在这个“协议”下，公共端通常接电源正极（如12V），而R、G、B三个引脚则分别连接到控制器的负极输出端。控制器通过快速“接地”或“断开”这三个引脚，来点亮对应的颜色。
如果你接反了，或者搞错了共阴共阳，灯珠是绝对不会亮的。这也是新手最容易“翻车”的地方。理解了这一点，你就理解了4脚控制的一半精髓。
2. 4脚5050RGB的工作原理深度剖析
既然只有4根线，它是怎么变出五颜六色的光呢？这里就要请出真正的幕后英雄——PWM（脉冲宽度调制）。
如果你只是单纯地给红色脚通电，它就亮红光；给绿色通电，它就亮绿光。如果你同时给红和绿通电，你的肉眼会看到黄色。这是基于光的三原色原理。但是，如果我们要调出“淡粉色”或者“青空蓝”，单纯的“开”和“关”就不够用了。

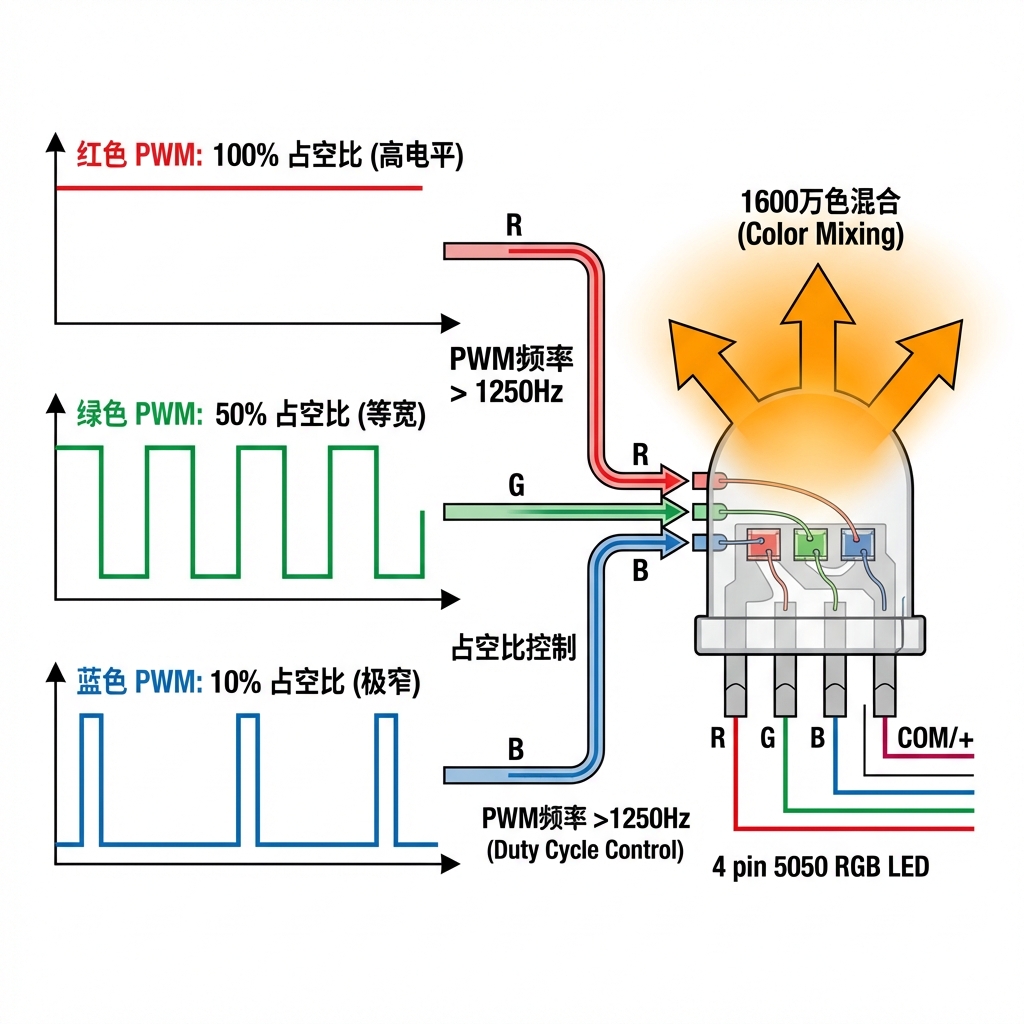

PWM技术通过极其快速地开关LED（比如每秒钟开关1000次），利用人眼的视觉暂留效应来欺骗你的眼睛。
- 全亮：100%的时间都通电。
- 半亮：50%的时间通电，50%的时间断电。
- 微亮：1%的时间通电，99%的时间断电。
通过独立调节R、G、B三路信号的占空比（通电时间比例），我们就能精确控制每种颜色的亮度。比如，红色亮度设为100%，绿色设为50%，蓝色设为0%，混合出来的就是橙色。
数据洞察： 根据 IEEE 1789 标准，为了避免对人眼造成频闪危害，PWM调光的频率建议至少高于 1250Hz，而在高端影视拍摄场景下，PWM频率甚至需要达到 3000Hz 以上，以防止摄像机捕捉到黑色条纹。
此外，驱动电路的设计也至关重要。4脚5050 RGB通常是电压敏感型器件。你不能给它一个不稳定的电压，否则颜色的漂移会非常严重。特别是红色LED，它对温度和电压的变化最为敏感。关于这一点，如果想了解更深层的驱动逻辑，可以参考这篇[5050RGB控制原理深度解析：从工作机制到驱动电路设计指南:https://www.h-cled.com/hangyedongtai/3934.html]，里面有非常详细的电路图解。
3. 5050封装详解：内部芯片架构与引脚功能图
别看5050只是一颗小小的灯珠，它其实是一个微型的光学系统。“5050”代表的是它的物理尺寸：长5.0mm，宽5.0mm。在这个正方形的支架里，封装了三颗独立的晶片。
这三颗晶片并不是随意摆放的。为了保证混色均匀，它们通常呈三角形分布。而我们关注的“4脚”结构，其引脚定义在行业内是有一定通用标准的，但也存在厂商自定义的情况。
一般来说，5050灯珠会有缺口标记，用于指示方向。

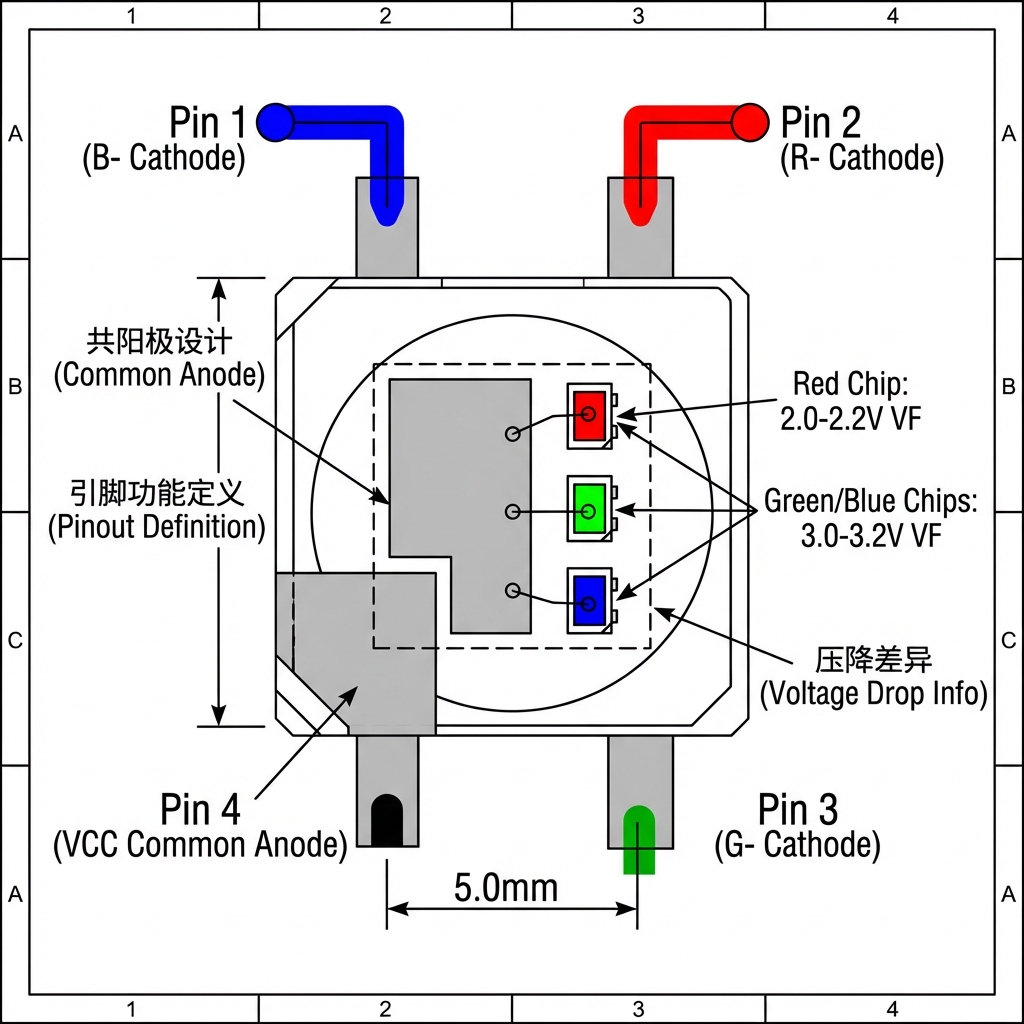

标准4脚5050引脚定义参考表：
| 引脚编号 | 常见功能（共阳极） | 常见功能（共阴极） | 备注 |
|---|---|---|---|
| Pin 1 | 蓝色 (Blue) 负极 | 蓝色 (Blue) 正极 | 斜对角通常有缺口标记 |
| Pin 2 | 红色 (Red) 负极 | 红色 (Red) 正极 | 红光压降最低 |
| Pin 3 | 绿色 (Green) 负极 | 绿色 (Green) 正极 | 绿光最为人眼敏感 |
| Pin 4 | 公共阳极 (VCC) | 公共阴极 (GND) | 汇聚电流的端口 |
注意： 这里的引脚顺序（1,2,3,4）并非绝对，不同批次、不同厂家可能会有位置互换。所以在焊接前，务必查阅规格书（Datasheet）或用万用表进行二极管档位测试。
这种封装工艺对金线的连接要求极高。像恒彩电子这样拥有近二十年封装经验的厂商，通常会采用高纯度的金线进行键合，并使用高折射率的封装胶水。这不仅能保证4个引脚在长期冷热冲击下不接触不良，还能让R、G、B的光在射出胶体前就得到良好的混合，避免出现“光斑”现象。
4. 技术深度对比：4脚与6脚RGB灯珠的控制差异
很多工程师在选型时会纠结：我是选4脚的，还是选6脚的？这两者到底有什么区别？
从外观上看，5050封装可以是4个脚，也可以是6个脚。4脚RGB是我们将三个芯片的一个极性已经在内部并联好了。这样做的好处是走线简单。在PCB板上，你只需要布4根线。这对于长距离的灯带来说，意味着更少的铜箔消耗，更低的成本。
6脚RGB则是三颗芯片的引脚全部独立引出。也就是说，红色有独立的阳极和阴极，绿、蓝也是如此。
实用建议：： 如果你的设计是简单的全彩变色，比如做一条跑马灯带，4脚是绝对的首选，因为它布线最省事。 但如果你需要将红灯串联、绿灯并联，或者需要极其复杂的矩阵控制（比如某些特殊的显示屏矩阵），6脚能提供电路拓扑上的自由度，虽然这会让你画PCB时痛苦很多。
在控制精度上，两者其实没有本质区别，因为核心的发光芯片是一样的。区别主要在于应用灵活性。4脚是为通用照明和装饰照明优化的“标准答案”，而6脚则是留给特殊电路设计的“极客选项”。
5. 4脚RGB控制电路设计与驱动方案
设计一个能点亮4脚5050的电路不难，但设计一个稳定、不发热、颜色准的电路，却有很多门道。
最主流的驱动方案是使用 MCU（单片机） + MOSFET（场效应管）。
由于单片机的I/O口通常只能输出微安（uA）或毫安（mA）级的电流，而一条5050 RGB灯带可能需要几安培（A）的电流，所以我们必须用MOSFET作为一个“电子开关”来扩流。
针对共阳极（最常见）的4脚RGB灯珠，我们需要选用 N沟道MOSFET（如AO3400、IRF540N等）。
电路设计关键步骤：
- 连接方式：灯珠的公共阳极接电源正极（如12V）。
- 控制端：灯珠的R、G、B三个引脚，分别连接到三个MOSFET的漏极（Drain）。
- 接地：MOSFET的源极（Source）接地。
- 信号输入：单片机的PWM引脚连接到MOSFET的栅极（Gate）。
限流电阻的计算是重中之重。千万不能因为12V电源方便就直接怼上去。红色LED的导通电压通常只有2.0V左右，而绿、蓝有3.0V左右。如果在12V电路中，你需要串联电阻来分压。
$$ R = (V{电源} - V{LED总压降}) / I_{工作电流} $$
如果你忽略了这一点，红色那一路的电流会远大于绿蓝两路，不仅导致颜色偏红，更会导致红色芯片过热早衰。
Tip： 在设计PCB时，由于公共端（Pin 4）承载了R+G+B三路的总电流，它的线宽必须是其他信号线宽的 3倍以上，否则这根线会发热严重，产生压降，导致灯带尾部发暗。
6. 工程调试：常见控制故障与解决方案
在实际调试中，你会遇到各种奇奇怪怪的问题。作为过来人，我总结了几个最常见的坑，希望能帮你节省通宵排查的时间。
故障一：颜色偏红或偏黄（尤其在灯带末端）这是最经典的“压降”问题。铜箔是有电阻的，电流流过会产生电压降。由于红色LED的开启电压最低，当电压不足时，绿光和蓝光先熄灭或变暗，而红光依然坚挺。
- 解决方案：采用“双端供电”或“中途补电”的方式，不要试图一条灯带串联超过5米。
故障二：关灯后有微弱亮光（鬼火现象）明明控制器关了，灯珠还在隐隐发光。这通常是因为电路中的漏电流，或者是MOSFET没有完全关断。
- 解决方案：在MOSFET的栅极（Gate）和地（GND）之间并联一个10kΩ的下拉电阻，确保在没有信号时，MOSFET是绝对关闭的。
故障三：混合出的白色偏蓝或偏紫很多人以为R、G、B全开就是白色，实际上往往得到的是冷白色甚至偏蓝的光。这是因为蓝色芯片的发光效率通常较高。
- 解决方案：在软件层面进行“白平衡校正”。不要给R、G、B都输送255的PWM值，试着降低蓝色和绿色的比例，比如 R:255, G:240, B:220，去匹配出你想要的纯白。
7. 评估4脚RGB灯珠性能的关键光电参数
如果你是采购，怎么判断供应商送来的5050样品好不好？别只看亮度，要看“一致性”。
对于B端客户来说，最怕的就是两批货颜色不一样。恒彩电子这类厂商之所以强调“分光分色”，就是为了解决这个问题。
你需要关注以下三个硬指标：
波长（Wavelength）：
- 红光应在 620-625nm。如果偏向610nm，会显得发橙；偏向630nm，会显得暗红。
- 绿光应在 520-525nm。这是翠绿色，如果是515nm会偏青。
- 蓝光应在 460-470nm。
亮度（IV值/流明）：不要一味追求超高亮。过高的电流密度会牺牲寿命。重要的是R、G、B三色的配比亮度是否符合白平衡标准。
抗静电能力（ESD）：这是看不见的指标，但决定了死灯率。优质的5050灯珠内部会集成齐纳二极管用于静电保护，或者芯片本身的抗静电能力能达到2000V以上。
4脚5050RGB控制协议常见问题解答
Q：4脚RGB灯珠可以直接接5V电源吗？A：不能直接接。虽然5V比较接近LED电压，但仍需串联限流电阻。特别是红色LED，直接接5V会瞬间烧毁。
Q：如何区分4脚5050RGB的共阳与共阴极？A：使用万用表的二极管档。红表笔接公共端，黑表笔分别触碰其他脚，如果亮则是共阳；反之，黑表笔接公共端，红表笔触碰亮则是共阴。
Q：4脚RGB灯带最长可以连接多少米不降压？A：一般建议单端供电不超过5米。超过5米，建议并联供电，否则色差肉眼可见。
Q：为什么我的RGB灯无法调出纯白色？A：RGB混合出的白色属于“合成白光”，显色指数（CRI）通常较低，且受限于三色芯片的光衰速度不一致，很难得到完美的纯白。如果对白光有高要求，建议使用RGBW（4色）灯珠。
结语
4脚5050 RGB控制协议，虽然听起来是一个老技术，但它依然是当今照明行业最稳固的基石。从最基础的PWM原理，到封装内的每一根金线，再到电路板上的每一处走线布局，都透着工程师的智慧。
掌握了这些，你就不再是被动地“接线”，而是真正地在“设计光”。无论是对于追求极致性价比的商业照明，还是追求个性化的定制方案，这一协议都将是你手中最可靠的工具。如果你对高品质的5050封装有更苛刻的要求，恒彩电子的实验室或许能为你提供更精准的数据支持。
