陶瓷3535远红外LED是一种采用3.5mm x 3.5mm标准尺寸陶瓷基板封装的高功率红外光源。它利用氧化铝或氮化铝陶瓷的高导热特性，解决了传统塑料封装在大电流驱动下的散热瓶颈，从而能稳定输出波长在700nm至1000nm以上的远红外辐射。这种器件常用于安防监控、医疗理疗及工业加热领域，是目前追求高可靠性光电系统的首选方案。
在我作为恒彩电子产品内容负责人的这几年里，我亲眼见证了无数客户因为贪图便宜选择了普通的塑料支架LED，结果在高温工作环境下，不出三个月灯珠就出现死灯或光衰严重的情况。
记得有一次在我们的独立实验室里，我亲手将一颗陶瓷封装的灯珠和一颗普通PPA支架的灯珠同时点亮进行老化测试。结果令人咋舌：在同样的电流冲击下，塑料支架已经发黄变脆，而我们的陶瓷3535依然稳定工作。这不仅仅是材料的区别，更是对产品寿命的负责。
以下是关于陶瓷3535远红外LED的核心技术要点：
- 极高的导热率：陶瓷基板的热导率远超塑料，热量能迅速导出。
- 耐高温高湿：在恶劣的工业环境中，陶瓷材料不会吸湿或变形。
- 绝缘性能优越：无需额外的绝缘层，降低了热阻，提高了安全性。
- 热膨胀系数匹配：与LED芯片的热膨胀系数接近，减少了因热胀冷缩导致的内部断路风险。
- 抗紫外线老化：陶瓷本身无机，不会像环氧树脂那样因长期受热或光照而变黄。
- 大功率承载能力：支持单颗1W-5W甚至更高功率的驱动，辐射通量更强。
什么是陶瓷3535远红外LED？技术定义与核心参数

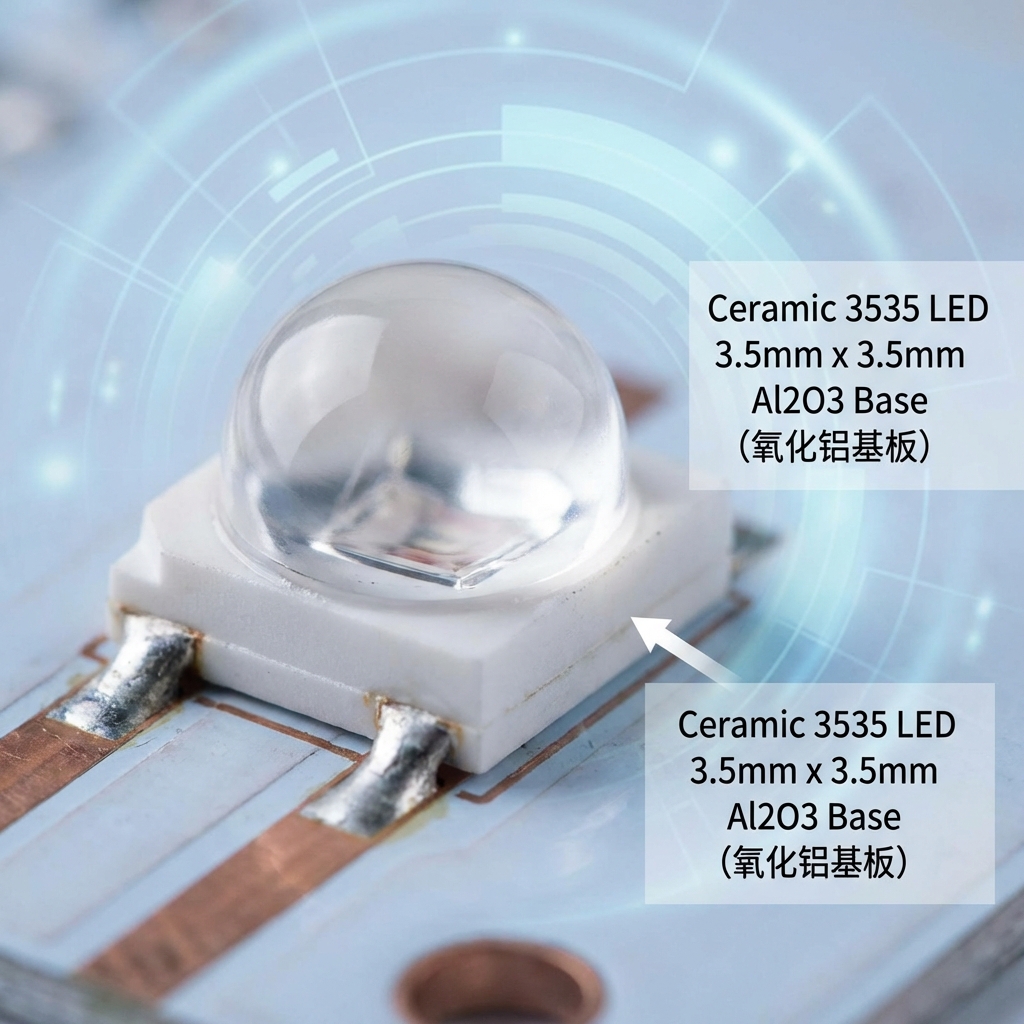

陶瓷3535远红外LED不仅仅是一个电子元器件，它是现代光电技术与材料科学结合的产物。这里的“3535”指的是其物理封装尺寸为3.5mm乘以3.5mm。这个尺寸是行业内大功率LED的标准规格，意味着它可以轻松适配市面上绝大多数的透镜和PCB板设计。
与我们常见的可见光LED不同，远红外（FIR）LED发射的是人眼看不见的光谱。它的核心价值在于“热效应”和“穿透力”。当电流通过半导体芯片时，电能转化为辐射能。

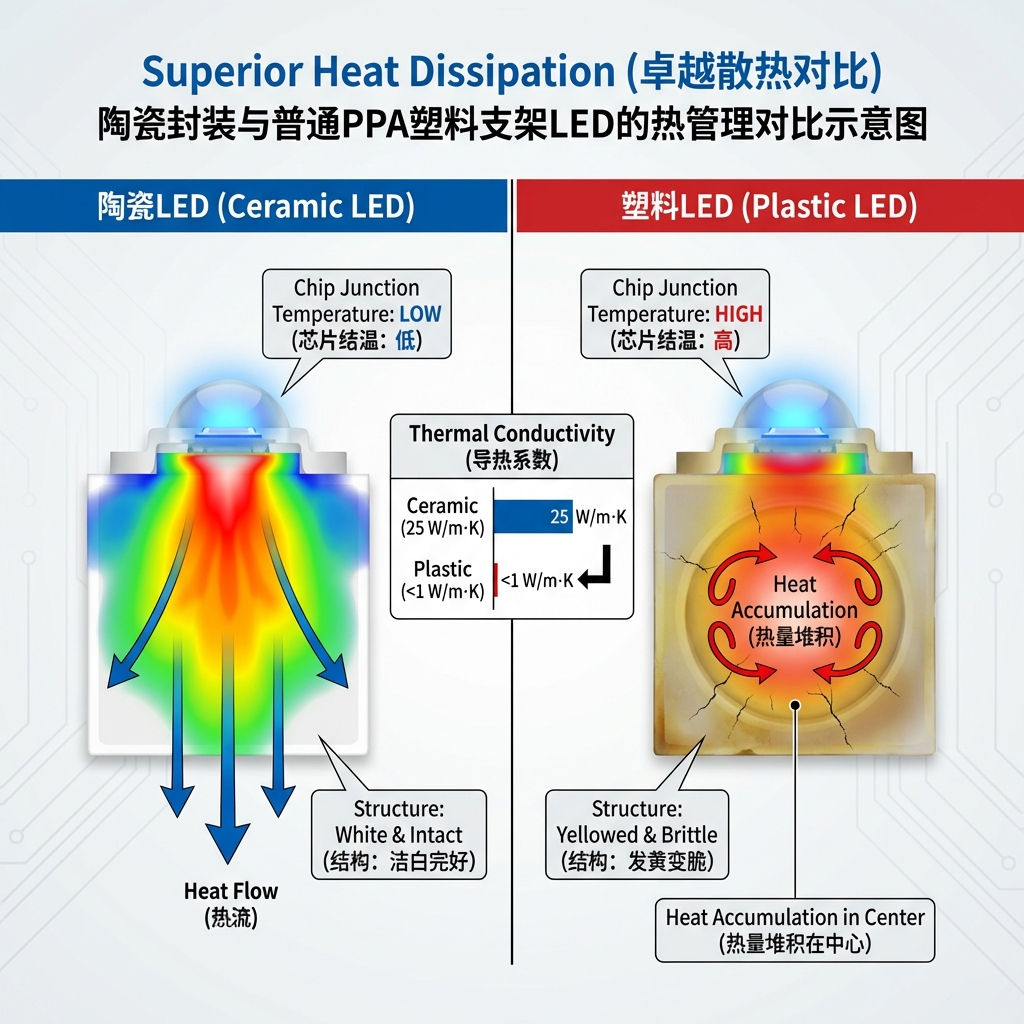

在这个过程中，封装基板的材料至关重要。传统的PPA（聚邻苯二甲酰胺）或PCT塑料支架，虽然成本低，但导热系数极低，像是一个把热量捂在内部的棉被。
相比之下，陶瓷3535远红外LED采用的是氧化铝（Al2O3）或更高端的氮化铝（AlN）作为基座。这就像是给芯片安装了一个微型的“高速散热公路”。
行业数据洞察： 根据2024年的半导体封装热管理报告显示，采用陶瓷基板的大功率LED，其结温（Tj）比同功率下的塑料封装低15°C-20°C，这一温差直接使产品寿命延长了至少40%。
这种根本性的结构差异，决定了陶瓷3535能够承受更大的驱动电流。普通的塑料灯珠可能只能跑350mA，而陶瓷封装可以轻松应对700mA甚至1000mA的电流冲击，从而产生更强的红外辐射功率。
陶瓷基板材料在远红外封装中的关键作用
为什么我们恒彩电子一直坚持在高端产品线上使用陶瓷基板？这要从材料的物理特性说起。在远红外LED的封装中，热量是最大的敌人。芯片发光的同时会产生巨大的热量，如果排不出去，芯片就会“中暑”，导致光衰甚至烧毁。
高导热率是核心优势。普通的有机材料导热系数通常不足1 W/m·K，而氧化铝陶瓷的导热系数可以达到20-30 W/m·K，氮化铝陶瓷更是高达170 W/m·K以上。这意味着热量产生的瞬间就能被传导到底部的散热器上。
热膨胀系数的匹配度是另一个常被忽视的关键点。LED芯片（通常是硅或蓝宝石衬底）在工作时会发热膨胀。如果基板材料膨胀得太快（像塑料那样），就会把连接芯片的金线拉断，或者导致芯片从基板上剥离。
陶瓷的热膨胀系数与芯片非常接近，它们就像是一对默契的舞伴，无论温度如何变化，都能保持同步，极大地降低了死灯率。
此外，绝缘耐高压特性也不容小觑。在工业级应用中，设备往往面临电压波动的风险。陶瓷本身就是优良的绝缘体，通过共晶焊或回流焊工艺，可以直接将芯片键合在陶瓷面上，无需像金属基板那样中间还需要一层绝缘介质（这层介质通常是散热的瓶颈）。
| 特性对比 | 塑料基板 (PPA/PCT) | 陶瓷基板 (Al2O3) | 氮化铝陶瓷 (AlN) |
|---|---|---|---|
| 导热系数 | < 1 W/m·K | 20~30 W/m·K | 170~230 W/m·K |
| 热膨胀系数 | 高 (易变形) | 低 (匹配芯片) | 极低 (最佳匹配) |
| 耐高温性 | < 120°C | > 1000°C | > 1000°C |
| 气密性 | 一般 (吸湿) | 优异 (不吸湿) | 优异 |
| 主要应用 | 指示灯、低端照明 | 工业照明、3535封装 | 航空航天、超大功率 |
3535远红外LED的光电转换原理与工作机制
要理解陶瓷3535远红外LED的工作机制，我们得深入到微观世界。它的发光原理是电致发光。当正向电流通过PN结时，电子与空穴复合，释放出能量。在普通灯泡中，这部分能量大部分变成了热，但在LED中，通过调整半导体材料的能带隙，能量以光子的形式释放出来。
对于远红外LED，我们不谈论“流明”（Lumen），因为流明是人眼对光的感知单位。我们关注的是辐射功率（Radiant Power，单位mW）。
这是衡量红外LED“劲儿大不大”的硬指标。陶瓷封装的一个隐形优势在于其光学设计的灵活性。
技术提示： 在选购或设计电路时，千万不要用“亮度”来衡量远红外LED的好坏。人眼对850nm以上的光几乎无感。请务必使用专业的辐射功率计进行测试，或者观察其电流-功率曲线（I-P Curve）。
一次光学透镜设计直接决定了光线是“散”还是“聚”。陶瓷3535封装通常自带硅胶透镜。硅胶不仅耐高温，还能被塑造成60度、90度或120度等不同的出光角度。
对于需要远距离补光的监控摄像头，我们会设计窄角度透镜，把能量集中射向远方；而对于理疗设备，通常需要宽角度，让红外线均匀覆盖皮肤。
恒彩电子的核心团队来自国内光学研究院，我们在透镜成型技术上有着近二十年的积累。我们发现，陶瓷基板的高反射率表面处理，能进一步将侧向漏出的光线反射出去，提升整体的出光效率（Extraction Efficiency）。
技术对比：陶瓷封装 vs EMC/PPA封装
在市场上，你可能会看到外观相似但价格差异巨大的3535灯珠。这通常是“李逵”和“李鬼”的区别——也就是陶瓷封装与EMC（环氧塑封料）或PPA封装的区别。
耐热性与抗紫外线老化能力是最大的分水岭。PPA支架在长期高温（超过100°C）下会发生黄变。一旦支架变黄，它对光的反射率就会断崖式下跌，导致光衰。
更糟糕的是，塑料在紫外线或高能短波辐射下会降解粉化。虽然红外LED本身不发紫外线，但户外应用场景中（如太阳光照射），塑料支架往往扛不住。陶瓷材料是无机非金属，它对紫外线完全免疫，哪怕用上十年，基板依然洁白如新，反射率保持稳定。
气密性防护与湿气敏感等级（MSL）也是关键差异。塑料材料多多少少都有吸湿性。当空气中的水汽进入灯珠内部，在回流焊的高温下，水汽瞬间汽化膨胀，会发生“爆米花效应”，直接炸裂内部金线。
陶瓷封装通常能达到MSL 1级或2级标准，意味着它对湿气极不敏感，在仓储和运输过程中不需要像塑料器件那样严苛的防潮包装，大大降低了生产管控的难度。
专家观点： “在超过2W的高功率应用中，PPA及EMC封装的物理极限已现。未来的工业级红外光源，陶瓷封装将是唯一可靠的路径，它解决了热通道与绝缘层的固有矛盾。”
陶瓷3535远红外LED的高价值应用场景解析
陶瓷3535远红外LED因其强悍的性能，被广泛应用于那些“容错率极低”的高端领域。
首先是医疗理疗与健康监测。特定波长（如850nm或940nm）的红外线具有良好的生物穿透效应。它可以穿透皮肤表层，作用于肌肉组织，促进血液循环，缓解疼痛。
在这类应用中，光源必须长时间贴近人体工作，安全性至关重要。陶瓷封装优异的绝缘性和散热性，确保了设备表面温度不会过高，避免烫伤患者。同时，它也被用于血氧仪等监测设备中，提供稳定的检测光源。
其次是安防监控补光。夜视摄像头需要在完全黑暗的环境下“看清”物体。陶瓷3535 LED能提供高强度的红外补光，配合摄像头的感光元件，实现如同白昼般的成像效果。
特别是在户外交通卡口、边境监控等恶劣环境下，风吹日晒，只有陶瓷封装能保证补光灯常年不坏。
工业固化与非接触式加热也是一大战场。相比传统的电阻丝加热，红外LED加热启动速度快（毫秒级响应），能量集中，且是非接触式的，不会污染被加热物体。
最后是农业植物生长照明。研究发现，远红外波段对植物的“光形态建成”有诱导作用，能调节植物的开花周期和节间距。
评估陶瓷3535远红外LED性能的关键技术指标
作为采购或工程师，在拿到一份规格书（Datasheet）时，应该重点关注哪些参数？
辐射通量（Radiant Flux）与正向电压（Vf）的平衡是首要考量。我们希望在同样的电流下，获得更高的辐射功率（更亮）和更低的电压（更省电）。
电压越低，意味着电能转化为热能的比例越小，光效越高。恒彩电子的陶瓷系列，通过优化芯片结构，在保证高辐射的同时，极力压低Vf值，提升整体能效。
热阻（Thermal Resistance，Rth）是决定散热系统设计难度的参数。单位是°C/W。这个数值越低越好。
行业数据论察： 优质的陶瓷3535 LED，其结到焊盘的热阻通常控制在4-6°C/W以内。而普通塑料封装往往高达15-20°C/W。这看似微小的数字差距，在多灯珠密集排列的模组中，就是“温升地狱”与“冷静运行”的天壤之别。
光谱半波宽（FWHM）与中心波长的一致性也不可忽视。特别是在医疗检测或机器视觉中，如果波长飘移，检测结果就会出错。陶瓷封装由于散热好，芯片结温波动小，从而保证了波长的漂移极小，光谱非常纯净稳定。
常见疑问解答
陶瓷3535 LED与普通红外LED在散热上有何本质区别？本质区别在于热通道的效率。普通红外LED的塑料支架是热的不良导体，热量堆积在芯片底部散不出去；陶瓷3535的基板本身就是热的良导体，热量能像水流一样迅速导出，保持芯片“冷静”。
远红外陶瓷LED的光辐射对人体皮肤是否安全？在正常使用的功率密度下是安全的，并且常用于理疗。但人眼对红外光没有眨眼反射保护机制，因此绝对禁止裸眼直视高功率红外LED，以免灼伤视网膜。
如何判断陶瓷LED灯珠的封装气密性是否合格？可以通过红墨水实验或气密性测试仪来判断。合格的陶瓷封装，红墨水无法渗透进入支架内部。此外，查看其MSL等级也是一个快速判断的方法，等级越高（数字越小），气密性通常越好。
结语
在2026年的今天，随着工业自动化和健康医疗产业的飞速发展，光源的稳定性已经成为了设备的生命线。陶瓷3535远红外LED凭借其不可替代的材料优势——耐高温、高导热、抗老化，已经成为了高精密设备的不二之选。
对于追求品质的制造商而言，选择陶瓷封装不仅仅是选择一颗灯珠，更是选择了一种由于材料科学带来的“长久安心”。我们恒彩电子凭借近二十年的封装技术沉淀，致力于将每一颗陶瓷3535 LED打造成工业级的艺术品。
参考资料：半导体照明技术标准与热管理研究文献；LED封装材料特性及可靠性测试报告。
