作为在光电行业摸爬滚打多年的从业者，我经常听到工程师朋友抱怨：为了追求更高的红外辐射效率，不得不忍受传统光源的短暂寿命和高能耗。直到大家开始尝试 3535陶瓷1150红外LED，情况才发生了质的改变。
简单来说，3535陶瓷1150红外LED 是一种基于3.5mm x 3.5mm 陶瓷基板封装的高功率红外光源，其发射波长峰值位于1150nm。 它结合了陶瓷材料优异的导热性和特定波段红外光的强穿透力，是目前工业固化、医疗理疗及安防监控领域的高效能解决方案。
在这里，我们将快速梳理它的核心要点：
- 极佳的导热性： 陶瓷基板热导率远高于普通EMC支架，支持更大电流驱动。
- 精准的波长： 1150nm波段介于近红外与短波红外之间，穿透力强，水分吸收率适中。
- 超长寿命： 相比传统钨丝或卤素灯，LED寿命可达数万小时。
- 抗恶劣环境： 陶瓷封装耐高温、耐高湿，不仅抗UV老化，还能适应严苛的工业现场。
- 瞬间响应： 纳秒级开关速度，无需预热，大大提升自动化设备的生产节拍。
什么是3535陶瓷1150红外LED？
当我们谈论“3535陶瓷1150红外LED”时，我们其实是在拆解三个关键概念：封装尺寸、封装材料和波长特性。

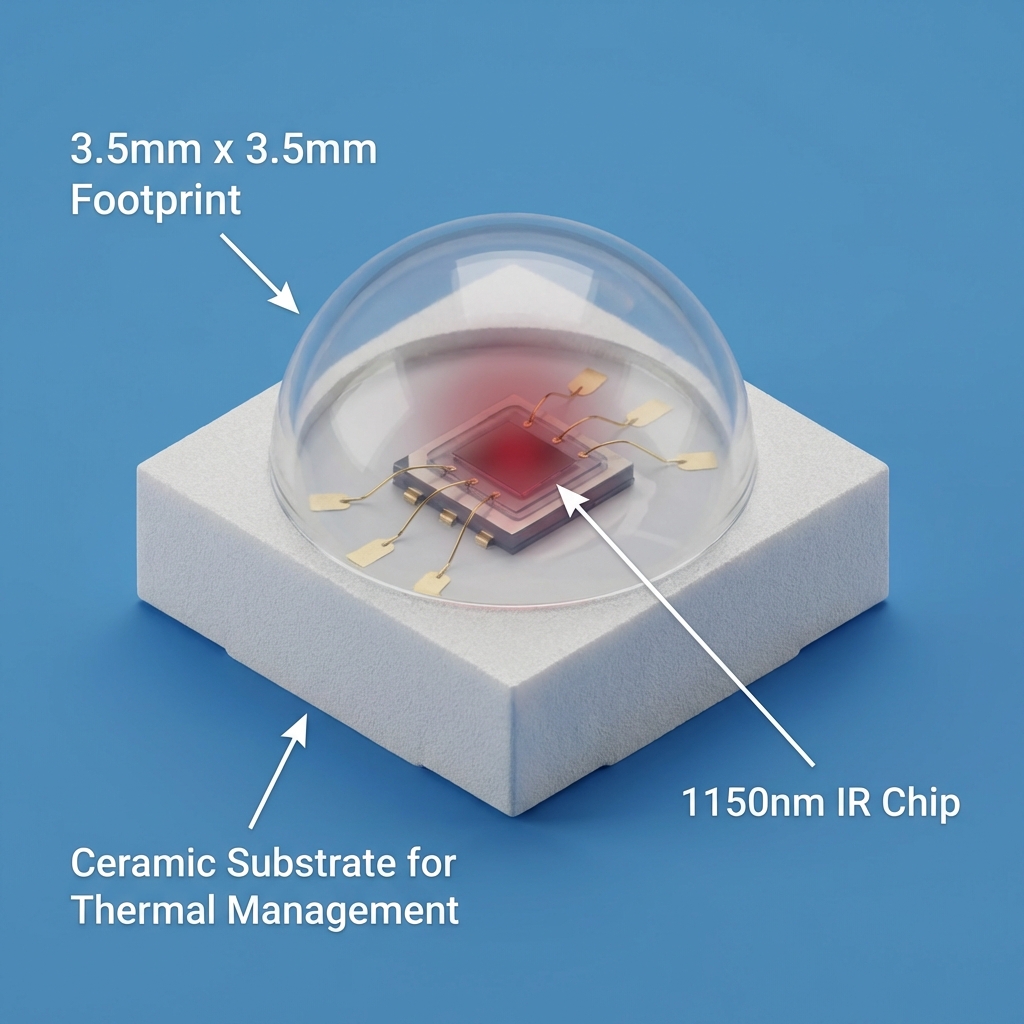

“3535”指的是LED灯珠的物理尺寸为3.5mm乘以3.5mm。这是目前大功率LED最通用的标准尺寸之一，意味着它能完美适配市面上绝大多数的铝基板和透镜配件，替换成本极低。
其次，“陶瓷”是它的灵魂所在。与便宜的PPA或PCT塑料支架不同，氧化铝或氮化铝陶瓷基板解决了大功率运作时的“散热瓶颈”。如果热量散不出去，红外辐射效率会大打折扣，寿命也会断崖式下跌。
最后，“1150nm”是它的工作波长。不同于常见的850nm或940nm，1150nm处于更深层的红外波段。
行业专家指出，1150nm波段在生物组织穿透和特定高分子材料（如油墨、胶水）的固化上，展现出了独特的共振吸收特性，这使得它在特定细分领域的能效比传统波段高出30%以上。
想要深入了解这款产品的具体规格参数，可以参考我们整理的 3535陶瓷1150红外LED 详细技术文档。
技术核心：3535陶瓷封装与1150nm波长的独特优势
在2026年的今天，封装技术已经非常成熟，但为什么我们依然坚持在高功率红外产品上使用陶瓷基板？
3535陶瓷基板的材料特性
陶瓷基板（通常是Al2O3或AlN）最大的优势就是热稳定性。红外LED在工作时，本质上是一颗“热源”。如果使用普通塑料支架，长时间在高温下工作会导致支架发黄、脆化，甚至导致金线断裂。
陶瓷材料的热膨胀系数与LED芯片非常接近。这意味着在频繁的冷热冲击（开机关机）下，芯片和基底之间不会因为膨胀程度不同而产生内应力，从而保证了连接的可靠性。
此外，在封装过程中，我们会在荧光粉胶水中掺入特殊的红外陶瓷粉。这种粉末不仅仅是填充剂，它能有效调节光的折射率，增加出光效率，同时增强胶体的机械强度。
1150nm红外波长的物理特性
1150nm属于近红外（NIR）到短波红外（SWIR）的过渡区域。它的光子能量比远红外更高，但穿透深度又比可见光更深。
根据 MarketsandMarkets 2023 的数据，全球红外LED市场正在以15.5%的年均增长率飙升，其中特殊波段（如1000nm-1400nm）的增长尤为显著，主要受工业检测和高端理疗需求的驱动。
在实际应用中，1150nm的光线人眼几乎不可见（只有极其微弱的红暴），这在安防监控中意味着更高的隐蔽性；在医疗美容中，它能穿透真皮层直达皮下组织，促进血液循环，而不会像紫外线那样灼伤皮肤。
3535陶瓷1150红外LED的工作原理深度解析
很多客户问我，这小小的灯珠是怎么发出那么大热量的？其实，它的工作原理是基于半导体的电致发光效应。
当电流通过LED芯片的PN结时，电子与空穴复合，释放出能量。在普通LED中，这部分能量主要以可见光形式释放。而在红外LED中，通过调整半导体材料的能带隙，我们让大部分能量以1150nm波长的光子形式辐射出来。
但这还不够。为了让这些光子“指哪打哪”，3535陶瓷封装结构起到了关键作用：
- 一次光学设计： 芯片表面的硅胶透镜将光线初步聚拢，通常设计为60度、90度或120度。
- 热辐射转换： 雖然是冷光源，但在高电流下，部分能量转化为热。陶瓷基板迅速将这部分废热导出，确保芯片结温维持在安全范围内，从而维持光功率输出的稳定性。
与传统的电阻丝加热（黑体辐射）不同，LED是窄带辐射。传统加热灯是“广撒网”，发出的光谱从可见光到远红外都有，很多能量被浪费了。而3535陶瓷1150红外LED是“精准打击”，能量高度集中在1150nm附近，效率自然极高。
对比分析：陶瓷红外LED vs 传统加热方式
为了让大家更直观地理解，我们将3535陶瓷红外LED与传统的红外加热灯（如石英管、卤素灯）做一个对比。这对于正在做设备选型的B端客户来说尤为重要。

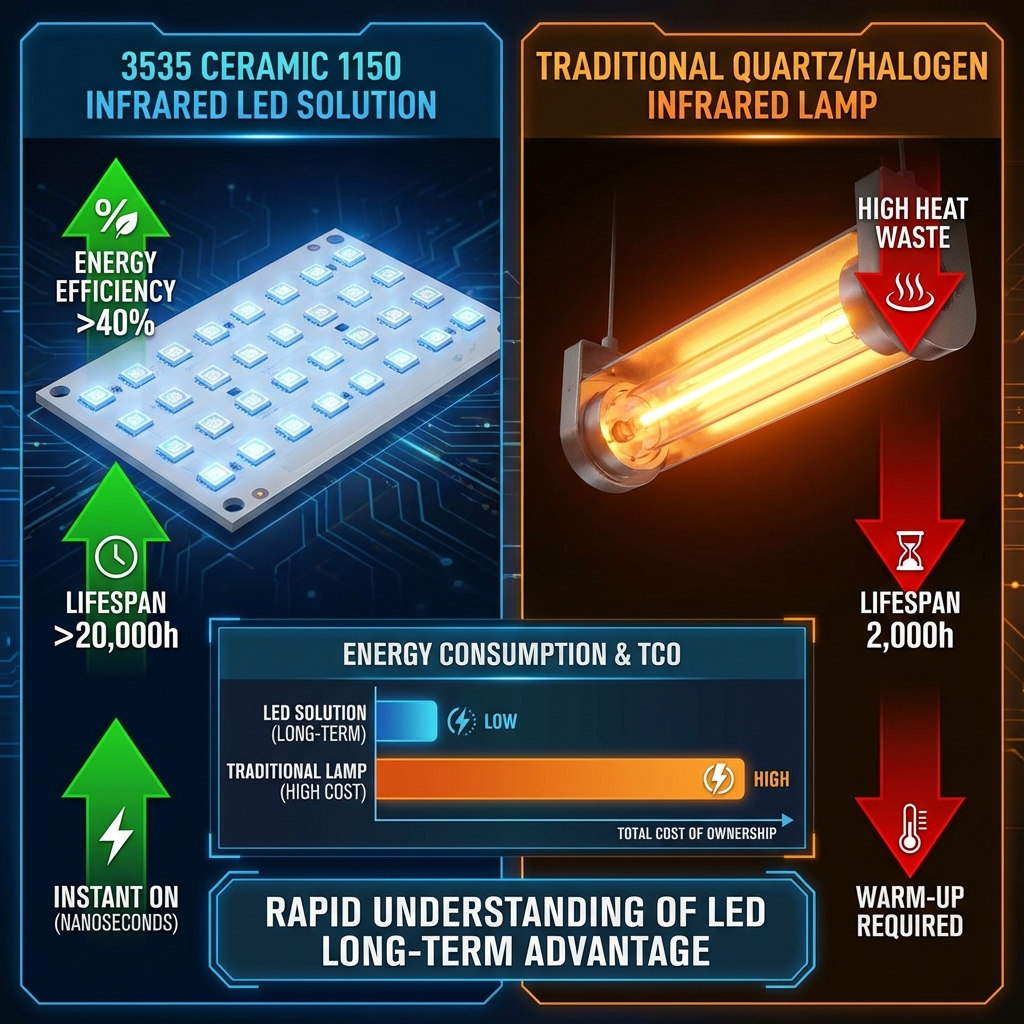

| 特性指标 | 3535陶瓷1150红外LED | 传统红外加热灯 (石英/卤素) | 优势解析 |
|---|---|---|---|
| 能效比 | 高 (电光转换效率 >40%) | 低 (大量能量变为废热和可见光) | LED更省电，长期运营成本低 |
| 使用寿命 | > 20,000 小时 | 2,000 - 5,000 小时 | 减少了停机维护和更换灯管的成本 |
| 响应速度 | 纳秒级 (即开即亮) | 秒级甚至分钟级 (需预热) | 适合高速自动化流水线 |
| 体积重量 | 极小 (3.5mm尺寸) | 庞大，易碎 | 设备设计更紧凑，不仅省空间还抗震 |
| 波长纯度 | 窄波段 (±30nm) | 宽波段全光谱 | 精准匹配材料吸收峰，加热不伤基材 |
这里的关键在于“全生命周期成本”。虽然单颗LED的价格可能高于一根廉价电阻丝，但算上省下的电费、减少的维护人工和提升的生产良率，LED方案的回报周期通常在6-12个月内。
3535陶瓷1150红外LED的主要应用领域
得益于恒彩电子等厂商在封装工艺上的突破，这种高性能光源的应用边界正在不断拓宽。
1. 工业干燥与固化

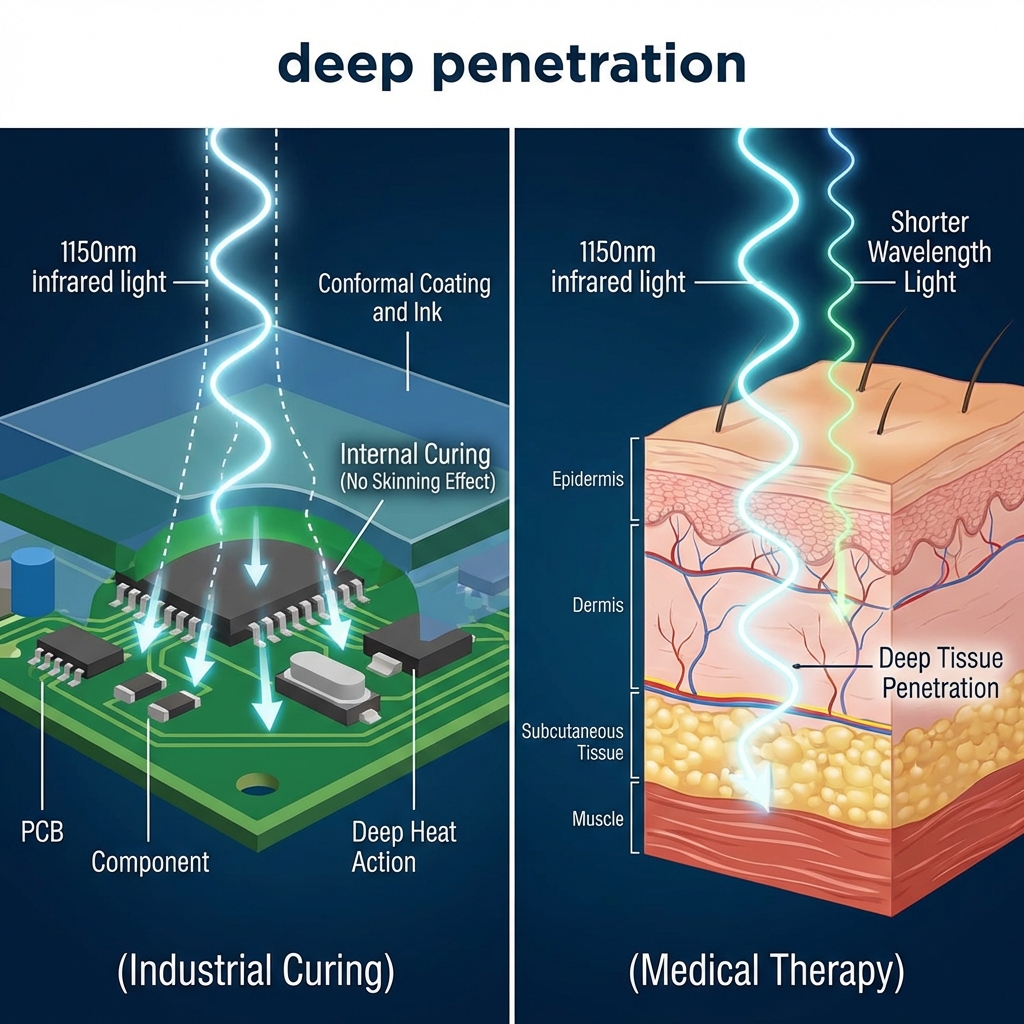

这是目前最大的B2B市场。在印刷电路板（PCB）的三防漆固化、水性油墨干燥以及半导体晶圆的退火工艺中，1150nm波长能穿透涂层表面，从内部加热，避免了表面结皮而内部未干的“橘皮”现象。
2. 医疗健康与理疗
在理疗设备中，也就是常说的“远红外陶瓷灯”升级版。1150nm光线可以作用于深层肌肉组织，产生温热效应，加速新陈代谢，缓解疼痛。相比传统的发热陶瓷片，LED方案控温更精准，杜绝了烫伤风险。
3. 机器视觉与安防监控
在一些特殊材料的分选（如塑料回收中的材质识别）和夜间无红暴监控中，1150nm不仅能提供所需的光照，还能避开环境光的干扰，提高识别准确率。
工程实施：散热管理与光学设计挑战
虽然3535陶瓷封装本身散热很好，但这不代表你可以随便安装。在工程应用中，我们发现80%的失效案例都源于散热设计不当。
一定要重视PCB的选择。 对于大功率（1-5W）的应用，普通的FR-4玻纤板是扛不住的。强烈建议使用铝基板（MCPCB）甚至是铜基板。铝基板的导热系数通常在1.0-2.0 W/m·K，能迅速将陶瓷底座的热量传导到散热器上。
回流焊温度曲线很关键。
在焊接过程中，我们建议峰值温度控制在240℃-260℃之间，时间不超过10秒。虽然陶瓷耐高温，但过高的温度可能会损伤透镜胶体或造成内部金线虚焊。
此外，光学透镜的匹配也不容忽视。如果你的应用需要远距离照射，务必搭配5度或15度的小角度透镜；如果是大面积均匀加热，60度或90度的透镜则更为合适。
常见问题解答
3535陶瓷1150红外LED属于近红外还是远红外？
严格物理定义上，780nm-1400nm通常被称为近红外（NIR）。但在消费级市场和部分工业应用语境中，人们习惯将所有看不见且有热效应的光统称为“红外”甚至混淆为“远红外”。所以，如果客户在找“远红外陶瓷灯”，你需要确认他们具体是需要加热效果（LED可以做到）还是特定的波长。
陶瓷封装LED是否比EMC封装更耐用？
是的。EMC（环氧塑封料）虽然比PPA好，但在长期高温高湿环境下，依然存在吸湿膨胀和黄变的风险。陶瓷则是无机材料，物理化学性质极其稳定，是恶劣环境下的首选。
1150nm波长对人眼安全吗？
虽然人眼看不见，但高强度的红外辐射依然可能对视网膜造成热损伤。在工业设备或理疗仪器上，必须加装防护罩或张贴安全警示标签，避免人眼直视高功率光源。
红外陶瓷粉有什么作用？
红外陶瓷粉通常添加在封装胶水中，它能提高胶水的导热率，同时具有高发射率特性，帮助提升红外辐射的整体效率。
行业展望
回顾过去几年，从最初的简单指示灯到如今的高功率3535陶瓷1150红外LED，我们见证了光电技术的飞跃。对于恒彩电子这样的企业来说，拥有近二十年的封装技术背景和独立实验室，让我们能够在这一波技术浪潮中，为客户提供更稳定、更定制化的光源解决方案。
2026年，随着工业4.0对节能环保要求的提高，这种高效、长寿命的陶瓷红外光源必将取代更多传统的低效加热方式。无论是为了提升产品竞争力，还是为了合规节能，拥抱这项技术都是明智之选。
