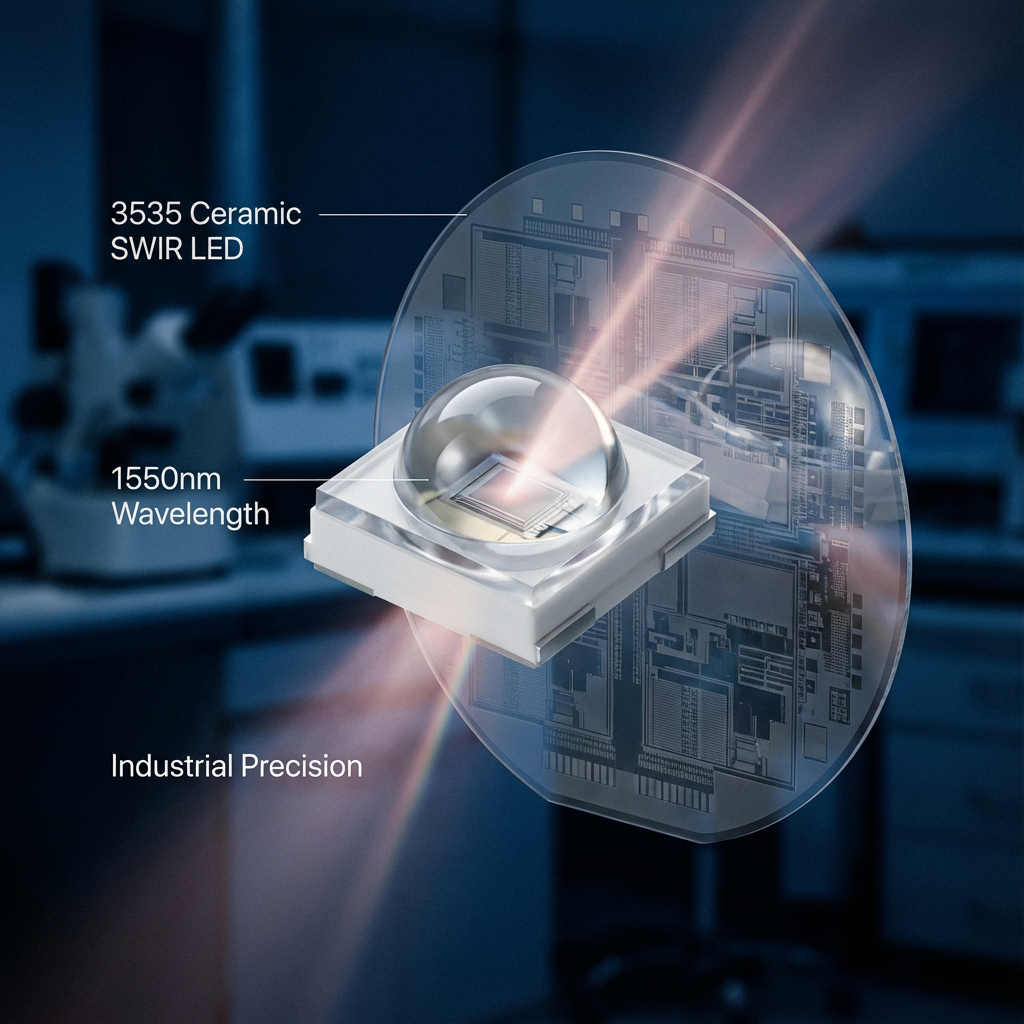

在我近二十年的LED封装从业经历中，很少有产品像1550nm波段的陶瓷红外灯珠这样，能在机器视觉和精密传感领域引起如此大的反响。记得前段时间，我在实验室测试一颗HC3535GHIR15-1C45样品时，其穿透硅晶圆成像的清晰度让我不仅感叹：红外技术的进步正在重塑工业检测的边界。今天，我们就来深度聊聊这款“隐形光”背后的技术硬核。
3535陶瓷红外1550nm灯珠是一种集成了陶瓷基板封装技术与1550nm短波红外（SWIR）芯片的高端光源。它具有极高的热导率、优异的气密性和高达90%的发射效率，专为应对高温、高湿等严苛工业环境而设计。其核心优势在于1550nm波长对特定材料（如硅、水、塑料）的特殊穿透或吸收特性，使其成为半导体检测、光纤通信及精密水分分析的理想选择。
技术亮点速览：
- 封装尺寸： 3.45mm × 3.45mm × 2.3mm（标准3535尺寸，兼容性强）。
- 波长特性： 1550nm ±20nm，属于短波红外（SWIR），人眼不可见。
- 基板材料： 高导热陶瓷（AlN或Al2O3），耐高温、抗老化。
- 驱动电压： 0.7-0.9V，低压驱动，能效比极高。
- 应用领域： 机器视觉（硅片检测）、光纤通信、气体传感、水分检测。
- 可靠性： 采用共晶焊技术，热阻低，寿命远超普通PPA/EMC封装。
什么是3535陶瓷红外1550nm？（快速技术概览）
定义与核心构成：解析3535封装与1550nm波段的结合
简单来说，"3535陶瓷红外1550nm"这个名称包含了三个关键信息：尺寸、材料和光波长。3535代表了其物理尺寸为3.5mm x 3.5mm，这是工业级大功率LED的黄金标准尺寸。
"陶瓷"指的是其基板材料。相比于传统的塑料（PPA）或环氧树脂（EMC）支架，陶瓷基板本身就是绝缘体，同时具备类似金属的导热性能。这意味着芯片产生的热量可以迅速导出，而不会积聚在内部导致光衰。
"1550nm"则是它的灵魂所在。这是一个特殊的红外波段，位于近红外与中红外之间，通常被称为短波红外（SWIR）。在这个波段下，光的物理表现与可见光截然不同。
关键技术参数速查：电压、电流与光功率特性
对于工程师而言，电气参数是选型的第一道门槛。以 恒彩电子 的HC3535GHIR15-1C45为例，这款灯珠展现了极佳的电光转换能力。
- 电压（VF）： 它的正向电压非常低，仅在0.7-0.9V之间。这意味着在同样的功率下，它需要的电压更低，发热量相对可控。
- 电流（IF）： 支持350mA到700mA的宽范围驱动电流。在大电流驱动下，它能输出高辐射强度的红外光，满足远距离或穿透性检测的需求。
- 辐射功率： 高纯度的光子输出，确保了信号的信噪比极高。
为什么选择陶瓷基板：导热性与绝缘性的平衡
为什么高端红外应用非要用陶瓷？因为普通材料扛不住。
在红外发射过程中，虽然我们目的是产生光，但不可避免地会产生热。如果热量排不出去，芯片结温（Tj）就会升高，导致波长漂移（Red Shift）和辐射功率下降。
陶瓷材料（如氮化铝）的热导率通常在170-230 W/m·K，而普通的FR4 PCB板只有0.3 W/m·K左右。这种巨大的差异，决定了陶瓷封装是高功率红外光源的唯一正解。
1550nm波段红外线的物理特性与光学优势
1550nm波长的穿透力与水分吸收特性分析

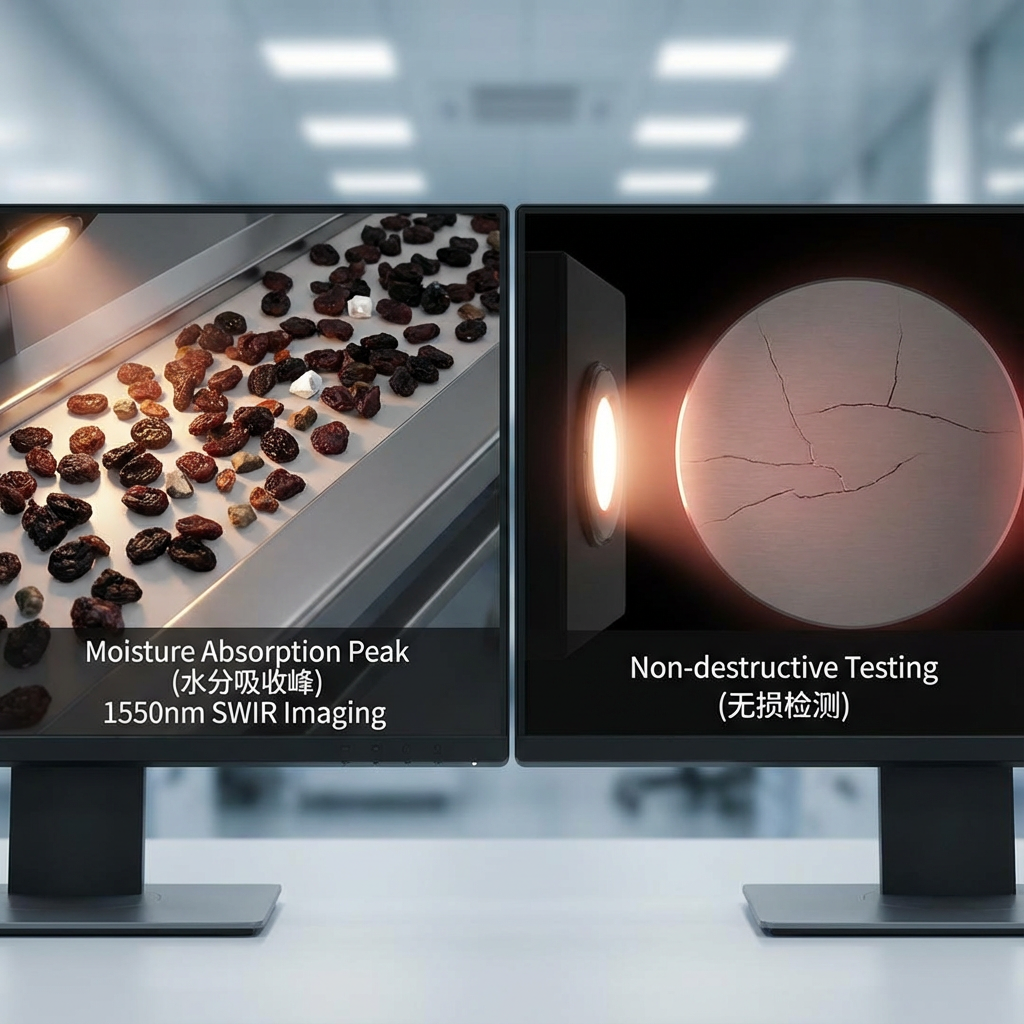

1550nm波长最神奇的地方在于它与物质的相互作用。对于很多在可见光下不透明的物体，1550nm却能“看穿”它们；而对于透明的水，它却会被强烈吸收。
这种特性被称为“水分吸收峰”。水分子在1450nm-1550nm附近有强烈的吸收带。利用这一特性，我们可以非常精准地检测物质中的水分含量。
比如在农业或食品加工中，如果你想知道这批果干烘干程度是否达标，用1550nm光源一照，含水多的地方会呈现黑色（光被吸收了），含水少的地方则较亮，对比度极高。
人眼安全波段（Eye-Safe）在工业检测中的重要性
在开放式的工业环境中，安全性至关重要。850nm或940nm的红外光虽然也不可见，但高功率下仍可能对视网膜造成损伤。
然而，1550nm波段属于“人眼安全”波段。这是因为该波长的光无法穿透人眼的角膜和晶状体到达视网膜，大部分能量会被角膜吸收。因此，在激光雷达（LiDAR）和开放式机器视觉检测中，使用1550nm光源可以允许更高的发射功率，从而探测更远的距离，而无需担心伤害操作人员的眼睛。
SWIR（短波红外）成像原理及其在机器视觉中的独特作用
SWIR成像与可见光成像最大的不同在于散射率。根据瑞利散射定律，波长越长，散射越小。
1550nm的波长比可见光长得多，因此它穿透烟雾、雾霾的能力极强。在安防监控或恶劣环境下的工业巡检中，普通摄像头可能因为粉尘一片茫茫，但配合1550nm光源的SWIR相机却能拍出清晰的图像。
行业洞察： 根据Grand View Research的数据，随着工业4.0的推进，高效陶瓷红外光源市场在2023年已达到8.6亿美元，其中SWIR波段的应用增长最快。
3535陶瓷封装技术的材料科学深度解析
陶瓷基板 vs 普通EMC/PPA支架：热膨胀系数与耐高温性能对比
在封装技术中，热膨胀系数（CTE）的匹配度决定了灯珠会不会“炸裂”。
LED芯片主要由半导体材料构成，其CTE较低。塑料（PPA）支架的CTE很高，受热膨胀快。一旦长期冷热循环，内部金线容易因拉扯断裂，导致死灯。
陶瓷材料的CTE与LED芯片非常接近。这意味着在温度剧烈变化时，基板和芯片会“同进退”，大大降低了内部应力。这就是为什么3535陶瓷红外灯珠在高温工业炉内监控设备中表现如此稳定的原因。
共晶焊技术在3535陶瓷封装中的应用与导热优势
恒彩电子 在这款产品中采用了先进的共晶焊（Eutectic Bonding）技术。传统的封装是用银胶将芯片粘在基板上，但银胶的导热和导电性都有瓶颈。
共晶焊则是通过特定合金（如金锡合金AuSn），在高温下让芯片与基板在原子层面融合。这种连接方式不仅热阻极低，而且机械强度极高。热量可以直接从芯片底部“光速”传导至陶瓷基板，再散发出去，确保了高功率运行下的稳定性。
| 特性 | 陶瓷封装 (共晶焊) | 塑料封装 (银胶固晶) | 优势分析 |
|---|---|---|---|
| 热导率 | 极高 (>170 W/m·K) | 低 (<1 W/m·K) | 陶瓷散热效率提升百倍 |
| 耐温性 | >300℃ | <120℃ | 陶瓷更适合严苛环境 |
| 气密性 | 优异 | 一般 | 陶瓷防潮防硫化能力强 |
| 寿命 | >50,000小时 | <30,000小时 | 长期使用维护成本低 |
抗黄化与气密性：陶瓷材料在严苛工业环境下的寿命表现
很多户外使用的LED灯珠，时间久了会发现光变得暗淡，这是因为封装胶水或支架发生了“黄化”。
紫外线、硫化物、高温都是导致黄化的元凶。而陶瓷材料是无机物，它天生对紫外线免疫，也不会与空气中的硫发生化学反应。配合高品质的石英或硅胶透镜，3535陶瓷红外灯珠即使在化工厂等腐蚀性气体环境中，也能保持极高的光通量维持率。
核心性能参数分析：以HC3535GHIR15-1C45为例
电光转换效率（WPE）：如何实现高达90%的发射效率
我们经常提到“高效”，在红外LED领域，这意味着每一份电能有多少转化为了红外辐射能。
HC3535GHIR15-1C45通过优化的外延结构设计和表面粗化技术，极大地减少了光在芯片内部的全反射损耗。高达90%的发射效率意味着极少的能量被浪费为废热。这不仅减轻了散热系统的负担，对于电池供电的手持式检测设备来说，更是大幅延长了续航时间。
电气特性解读：0.7-0.9V低电压驱动与350-700mA电流承载能力
如果你仔细观察参数，会发现0.7-0.9V的电压非常低。这其实是红外波段材料的物理特性决定的（能隙较小）。
低电压配合350-700mA的大电流，使得单颗灯珠的功率可以轻松达到0.5W以上。在实际电路设计中，这种低压特性允许工程师将更多的灯珠串联使用，从而简化驱动电源的设计，提高整体系统的电源效率。
光学分布特性：窄角度与广角度透镜对辐射强度的影响
3535陶瓷封装通常顶部带有一个半球形的透镜。这个透镜决定了光的去向。
- 60°/90°窄角度： 适合需要远距离照射的场景，如安防补光、远距离测距。光线集中，中心辐射强度大。
- 120°广角度： 适合近距离大面积覆盖，如机器视觉中的背光源或均匀面光源。
选择合适的透镜角度，对于最大化利用光能至关重要。
3535陶瓷红外1550nm在机器视觉检测中的关键应用
半导体晶圆内部缺陷检测与硅片穿透成像
这是一个非常硬核的应用场景。普通的可见光是无法穿透硅（Silicon）材料的，硅片在此时就像一块黑色的石头。
但是，对于1100nm以上波长的红外光，硅材料变得像玻璃一样透明。利用1550nm的3535陶瓷灯珠配合SWIR相机，工程师可以直接透视硅晶圆的内部结构，检测内部的微裂纹、对位标记是否准确，或者检查封装后的芯片引线键合情况。这是芯片制造良率控制的关键一环。
食品分选：基于水分吸收特性的异物剔除技术
在坚果、谷物或冷冻水果的生产线上，如何剔除混入的石子、塑料块或果壳？
依靠颜色分选往往不够准确，因为有些石子的颜色和豆子很像。但如果我们用1550nm光源照射，由于食品通常含有水分，会大量吸收红外光呈现暗色；而石子或塑料几乎不含水，反射率高，呈现亮色。这种基于化学成分（水分）的光学反差，让异物剔除变得极其精准。
化工与制药：透过塑料瓶进行液位检测与成分分析
很多药液或化学试剂被灌装在不透明的白色塑料瓶中。如何不开盖检测液位？
1550nm红外光具有很好的穿透塑料（如HDPE）的能力。光线可以穿过瓶壁，但在遇到内部液体时会被吸收或折射。通过检测透射光或散射光的强度变化，可以非接触式地瞬间判断液位高度，甚至通过光谱分析大致判断液体成分。
专家观点： 资深机器视觉工程师指出： > "在处理高反光或特定材质（如硅、塑料）的检测任务时，切换到1550nm波段往往能获得比优化算法更直接的图像改善效果。"
光纤通信与传感领域的专用光源技术
1550nm在光纤传输中的低损耗窗口特性
做通信的朋友都知道，1550nm是石英光纤通信的“黄金窗口”。在这个波长下，光信号在光纤中的传输损耗最低（约0.2dB/km）。
虽然激光器（Laser）是长距离通信的主力，但在短距离光纤传感、光纤到户（FTTH）的测试设备中，高功率的3535陶瓷LED灯珠常被用作稳定光源。它们成本更低，光谱更宽，非常适合用于光纤链路的初步连通性测试。
OTDR（光时域反射仪）中的脉冲光源应用
OTDR是用来检测光纤断点的仪器。它需要发射一个强光脉冲进入光纤，然后接收反射回来的信号。
3535陶瓷红外1550nm灯珠由于可以承受高电流脉冲驱动，且响应速度快（纳秒级），常被用于便携式或手持式OTDR设备中。它可以快速发出高能量脉冲，帮助技术人员迅速定位光纤故障点。
气体传感检测：特定气体对1550nm波段的吸收光谱分析
除了水，很多气体分子（如氨气NH3、二氧化碳CO2、甲烷CH4等）在红外波段也有特定的吸收峰。
通过调节滤光片，配合宽光谱的1550nm LED光源，可以制成非色散红外（NDIR）气体传感器。当特定气体经过光路时，光强会衰减。这种传感器广泛应用于矿井安全监测、工业废气排放检测等领域。
热管理与可靠性：高功率红外LED的工程挑战
结温（Tj）控制：陶瓷基板如何优化散热路径
对于任何半导体器件，热都是头号敌人。结温（Junction Temperature, Tj）每升高10℃，寿命可能会减半。
3535陶瓷封装利用其高导热基板，建立了一条“热高速公路”。热量产生后，迅速传导至PCB铝基板，再通过散热器散发到空气中。为了确保最佳效果，建议使用热导率>2.0 W/m·K的铝基板，并确保焊盘设计合理，增加锡膏的覆盖面积。
光衰控制：长时间工作下的辐射通量维持率
光衰是指LED随着工作时间推移，亮度逐渐下降的现象。
得益于陶瓷材料的稳定性，恒彩电子 的这款产品在经过LM-80标准的严苛测试后，显示出优异的光维持率。在数千小时的高温点亮测试后，其辐射功率衰减极小，这对于要求长期稳定运行的工业检测设备来说至关重要。
环境耐受性测试：冷热冲击与高湿环境下的稳定性
工业环境往往伴随着极端的温差和湿度。
我们的陶瓷灯珠通过了严格的冷热冲击测试（-40℃到+100℃循环），以及85/85测试（85℃高温、85%湿度）。陶瓷封装本身不吸湿，且与透镜结合紧密，有效阻挡了水汽对芯片的侵蚀，彻底杜绝了“死灯”隐患。
关于3535陶瓷红外1550nm的常见技术问答
1550nm红外光肉眼可见吗？如何进行初步测试？
1550nm完全不可见。千万不要试图用肉眼去“看”它是否亮了，这既没用也不符合安全规范（虽然是人眼安全波段，但也应避免直视）。测试时，可以使用专门的红外感光卡，或者使用去除了IR滤镜的特殊摄像头/手机摄像头（需确认摄像头感光范围覆盖SWIR波段）来观察发光情况。
陶瓷3535封装相比于3030封装有哪些具体的性能提升？
3030通常是EMC（环氧塑封）封装。相比之下，3535陶瓷封装主要提升在散热能力和耐大电流能力上。如果你的应用需要持续高功率输出（如>350mA），3535陶瓷是必须的选择；如果是低功率指示灯，3030可能就够了。
在机器视觉系统中，如何匹配合适的红外镜头？
普通的CCTV镜头在红外波段会有焦移（Focus Shift），导致图像模糊。必须选用针对SWIR波段优化、并经过消色差处理的专用红外镜头。此外，镜头的镀膜也必须支持1550nm的高透射率，否则光线会被镜头镀膜反射掉。
高电流驱动下（700mA）需要什么样的散热设计？
在700mA满载驱动下，单颗灯珠产生的热量不容小觑。必须使用铝基板PCB，并且PCB背面需要紧贴散热器（Heat Sink）。如果是密闭空间，可能还需要风扇强制风冷。
3535陶瓷红外1550nm灯珠凭借其“透视”硅片、“识别”水分的独特本领，加上陶瓷封装赋予的强悍身板，已经成为现代精密工业中不可或缺的“火眼金睛”。无论是为了提升产线良率，还是开发新型传感设备，这款光源都值得深入研究。如果您需要更详细的规格书或样品测试，欢迎访问 https://www.h-cled.com/ 获取更多技术支持。
