3535陶瓷基板全解：材料特性、工艺流程与性能优势分析

明明芯片是一流的，荧光粉也是顶级的，但最后灯珠却因为散热不良导致光衰严重，甚至直接死灯。

这不仅是成本的浪费，更是对品牌的伤害。在我看来，3535陶瓷基板就像是高功率LED的“地基”。如果地基打不牢，上面的高楼大厦盖得再漂亮也是危楼。今天，我们就来彻底聊透这个看似不起眼，实则决定生死的关键材料。

3535陶瓷基板核心要点速览

• 尺寸定义：3535代表基板的长宽均为3.5mm，是目前高功率LED封装的行业标准尺寸。
• 核心材质：主要分为氧化铝（Al₂O₃）和氮化铝（AlN）两种，后者导热性能更强。
• 主流工艺：DPC（直接镀铜）工艺因其高精度和高导热性，成为目前主流选择。
• 核心优势：极低的热阻、优秀的气密性以及与LED芯片匹配的热膨胀系数。
• 应用场景：汽车大灯、紫外UV固化、植物照明及户外高亮投光灯。
• 替代关系：在高功率（1W以上）应用中，它正在全面取代传统的PPA和EMC支架。

什么是3535陶瓷基板？(Quick Answer)

简单来说，3535陶瓷基板是一种专为高功率电子元器件设计的散热载体。它的尺寸被精确固定在3.5mm x 3.5mm，这个尺寸在LED封装界被称为“黄金尺寸”。

它不仅仅是一块陶瓷片，它是通过特殊工艺将铜线路层与陶瓷材料紧密结合的产物。与传统的树脂基板（如FR4）不同，陶瓷基板利用陶瓷本身优异的绝缘性和导热性，直接解决了“绝缘层导热差”这个物理难题。

行业数据指出： 2024年全球高功率LED封装市场中，采用陶瓷基板的方案占比已超过45%，且在车用照明领域，这一比例高达80%以上。

对于工程师而言，选择3535陶瓷基板，本质上是选择了一种更安全的热管理方案。它能让产生的热量迅速从芯片传导到底部的散热器，而不是堆积在芯片内部将其“烧坏”。

3535陶瓷基板的核心工艺分类：LTCC、HTCC与DPC

很多客户在恒彩电子咨询时，经常会被各种缩写搞晕。其实，3535陶瓷基板根据生产工艺的不同，性能天差地别。

1. HTCC (高温共烧陶瓷)

这是一种比较传统的工艺。它需要将陶瓷粉末和金属浆料在1600℃以上的高温下烧结。

• 特点：因为烧结温度太高，只能使用熔点高的金属（如钨、钼），但这两种金属的导电性其实并不好。
• 局限：导电性差意味着电流损耗大，不适合对光效要求极高的大功率LED。

2. LTCC (低温共烧陶瓷)

为了降低烧结温度，厂家在陶瓷粉里加了玻璃料，把温度降到了900℃左右。

• 特点：可以使用导电性更好的金、银、铜。
• 局限：但是，玻璃料的加入大大降低了陶瓷本身的导热系数。这简直是“拆东墙补西墙”，散热效果大打折扣。

3. DPC (直接镀铜) —— 3535的主流王者

这是目前恒彩电子及高端市场主要采用的工艺。它利用薄膜技术（PVD）在陶瓷表面溅射金属层，再通过电镀增厚。

• 优势：
  • 高精度：可以制作出非常精细的线路，满足倒装芯片（Flip Chip）的高密度封装需求。
  • 高导热：完全保留了陶瓷原本的导热性能，没有玻璃料的干扰。
  • 结合力强：金属层与陶瓷的结合非常紧密，不易脱落。

技术观点： DPC工艺是目前唯一能同时满足“高线路精度”和“高导热需求”的陶瓷基板制备技术，尤其适合3535这种小尺寸大功率的封装形式。

深度解析：3535陶瓷基板的热学与电学性能

为什么大家都要用陶瓷？说到底，还是为了那个让人头疼的“热”。

导热率分析：打通散热的任督二脉

传统的PCB板，中间有一层有机绝缘层，这层东西就像给热量穿了一件棉袄，热阻非常大。而3535陶瓷基板，特别是氮化铝（AlN）材质，其导热率可以达到170W/m·K甚至更高。这是什么概念？这相当于给热量修了一条高速公路。

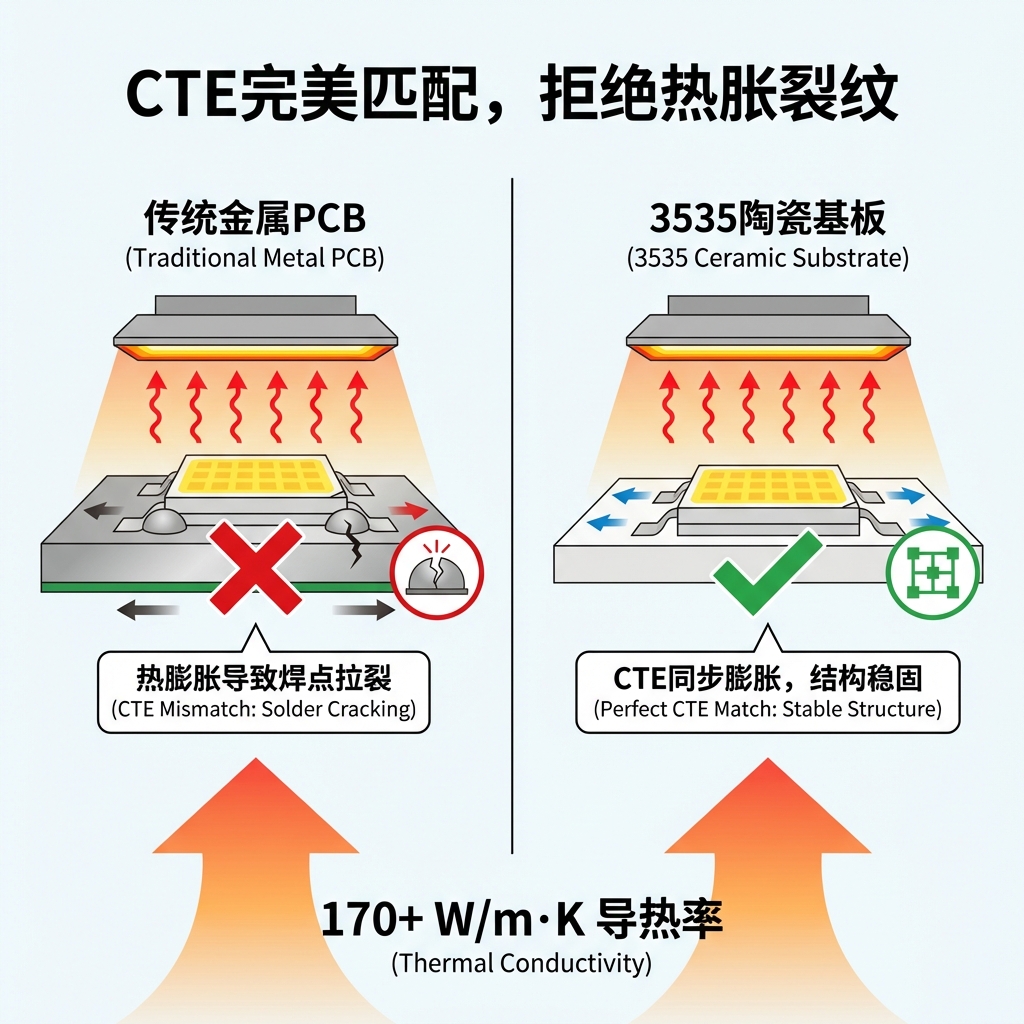

热膨胀系数 (CTE) 匹配度：拒绝“热胀冷缩”带来的伤害

这是很多初级工程师容易忽略的点。LED芯片主要由蓝宝石或碳化硅构成，它们受热后的膨胀程度很小。如果基板膨胀得很快（比如铜基板），在冷热循环中，基板就会把芯片“拉裂”或者导致焊点脱落。3535陶瓷基板的热膨胀系数与LED芯片非常接近，它们就像一对默契的舞伴，无论温度怎么变，都能保持步伐一致，从而保证了极高的可靠性。

电气隔离性能

在高压驱动下，绝缘是必须考虑的安全问题。陶瓷本身就是极佳的绝缘体，耐击穿电压极高，这让它在某些高压LED应用中，省去了额外的绝缘层设计，进一步降低了热阻。

如果你对高功率LED的具体应用感兴趣，尤其是对波长敏感的绿光产品，可以参考这篇深度的技术分析：3535陶瓷绿光LED深度解析：高功率封装技术、光电特性与工程应用指南。

技术对比：3535陶瓷基板 vs. 传统PCB/EMC支架

为了让大家看得更直观，我整理了一个对比表格。在恒彩电子的实验室里，我们对这些材料进行过无数次的破坏性测试。

从表中可以看出：EMC支架虽然便宜，但在高温高湿环境下容易吸水气，导致硫化发黑，光通量维持率（L70）很难达标。而3535陶瓷基板几乎是“金刚不坏之身”，特别适合户外、车灯等恶劣环境。

3535陶瓷基板的关键生产流程与质量控制

一块优质的3535陶瓷基板，从粉末到成品，要经历九九八十一难。

1. 流延成型与烧结

这是决定基板平整度的关键。如果基板弯曲翘曲，后端的芯片贴装就会出现“虚焊”。我们要求基板的翘曲度必须控制在极小的范围内。

2. 表面金属化 (PVD溅射)

在真空环境下，将钛、铜等金属原子“轰击”到陶瓷表面。这一步决定了线路会不会脱落。如果工艺控制不好，客户在回流焊时，就会发现铜皮起泡、分层。

3. 关键QA指标：冷热冲击测试

恒彩电子的出厂标准非常严苛。我们会将基板放入-40℃到125℃的冷热冲击箱中，循环数百次。

测试标准提示： 只有在显微镜下观察线路无微裂纹、且气密性检测合格的基板，才会被允许出厂。因为哪怕是一条肉眼看不见的微裂纹，在长期通电后都会变成断路。

高价值应用场景：3535陶瓷基板在LED行业的实际运用

汽车照明：安全不容妥协

现在的车头灯越来越亮，体积却越来越小。这意味着热密度极高。3535陶瓷基板凭借高可靠性，成为车规级LED的标配。毕竟，你绝不希望在高速公路上大灯突然熄灭。

UV LED与工业固化

紫外线（UV）是塑料的克星，它会加速有机材料的老化分解。普通的EMC支架在深紫外（UVC）照射下，很快就会粉化、脆裂。而陶瓷是无机材料，完全不怕紫外线辐射，是UV LED的唯一选择。

户外亮化与植物照明

这些场景通常伴随着高湿度、酸雨或者化学农药。陶瓷基板耐腐蚀、不吸水，能保证灯具在长达5年甚至10年的生命周期内稳定工作。

工程师视角：评估3535陶瓷基板质量的技术指标

如果你是负责采购或者选型的工程师，拿到供应商的规格书时，应该重点看哪些参数？

1. 表面粗糙度 (Ra)

DPC工艺的一个特点是陶瓷表面非常平整。Ra值越小，意味着固晶层的厚度越均匀，散热效果越好。如果表面坑坑洼洼，就会产生大量的界面热阻。

2. 镀层厚度与可焊性

铜层不能太薄，否则在大电流下会发热严重；也不能太厚，容易产生应力。通常几十微米的铜层是比较理想的。同时，表面的镀银或镀金层必须致密，以保证良好的可焊性。

3. 反射率 (Reflectivity)

对于LED来说，光是要射出来的。如果基板表面黑乎乎的，光就会被吸收掉。优质的3535陶瓷基板，其银镀层的反射率应高于95%，这样能显著提升灯珠的出光效率。

选型小贴士： 不要只盯着价格。对于高功率产品，基板成本占比并不高，但它对成品良率的影响是100%的。为了省几分钱换用劣质基板，后续的维修成本可能会高出百倍。

关于3535陶瓷基板的常见疑虑

3535陶瓷基板容易碎裂吗？

是的，这是陶瓷的物理特性——硬度高但韧性差。在SMT贴片和分板过程中，确实需要特殊的治具和工艺参数。不过，现在的自动化设备精度都很高，只要规范操作，破损率是完全可控的。我们通常建议客户使用激光分板机，而不是机械应力分板。

氧化铝和氮化铝性能差距多大？

差距主要在导热率。氧化铝大概在20-30 W/m·K，而氮化铝能达到170 W/m·K以上。如果你的LED功率在1-3W，氧化铝足够了，性价比高。如果功率在5W甚至更高，或者应用在车灯这种密闭空间，必须上氮化铝，否则热量散不出去。

3535陶瓷基板能否直接替代现有的EMC封装？

从焊盘尺寸上通常是兼容的。但是，因为陶瓷基板更薄、导热更快，你的回流焊曲线（Reflow Profile）可能需要微调。

写在最后

在电子技术飞速发展的2026年，虽然新材料层出不穷，但在高功率、高可靠性封装领域，3535陶瓷基板依然是不可替代的“定海神针”。

它用最朴素的物理特性——耐热、绝缘、稳定，支撑起了LED照明行业向更高功率密度的冲锋。对于追求极致品质的品牌来说，理解并用好3535陶瓷基板，就是掌握了产品长寿命的秘诀。

如果你在选型过程中有任何纠结，或者想了解更多关于特定波长LED的陶瓷封装方案，欢迎随时与我们交流。毕竟，把灯做好，不仅是生意，更是对光的敬畏。

参考数据来源：

• JEDEC (Joint Electron Device Engineering Council) 热阻测试标准
• LEDinside 全球封装市场分析报告 (2024版)
• 恒彩电子内部实验室可靠性测试数据库 (2025)
