如果您正在寻找一款用于家电面板指示或工业仪表状态显示的理想光源，那么3MM白发绿有边直插LED灯珠30°（型号 HCF3GYB1C-H07）绝对是您的首选方案。简单来说，这是一种直径为3mm、带有定位边缘（有边）、胶体呈乳白色雾状但在通电后发出翠绿光线的插件式LED。它独特的30°发光角度设计，使其能够在正前方形成清晰、明亮且不刺眼的光斑，非常适合需要集中指示的场景。
作为在LED行业摸爬滚打了十几年的人，我记得有一次帮客户调试一款空气净化器的控制面板。当时他们用的广角LED导致光线四处溢出，整个面板看起来像个“光污染现场”。后来我们换上了这种30°角的3mm灯珠，光线立马变得乖巧听话，只在需要亮的地方亮，那种高级感瞬间就出来了。选对灯珠，真的能拯救一个产品的“颜值”。
以下是这款 恒彩电子 HCF3GYB1C-H07 灯珠的核心亮点，帮您快速判断它是否符合您的项目需求：
- 精准尺寸：5.3mm胶体高度 x 3.0mm直径，小巧紧凑。
- 定位稳固：“有边”设计卡位精准，防止焊接时浮高或歪斜。
- 视觉舒适：白发绿（White Diffused）雾面胶体，未亮时洁白美观，亮时光线柔和均匀。
- 聚焦光束：30°发光角，可视距离远，抗环境光干扰能力强。
- 标准驱动：电压2.8-3.2V，电流20mA，兼容主流控制电路。
- 工业级耐受：适应-40℃至85℃工作环境，可靠性高。
什么是3MM白发绿有边直插LED灯珠30°？结构与核心参数速览
在深入应用之前，我们需要先搞清楚这款灯珠的“骨架”和“血液”。所谓的“3MM直插”，指的是其封装形式为DIP（Dual In-line Package），灯头直径为3毫米。这种F3系列的灯珠是电子制造业中最经典的常青树，经久不衰。

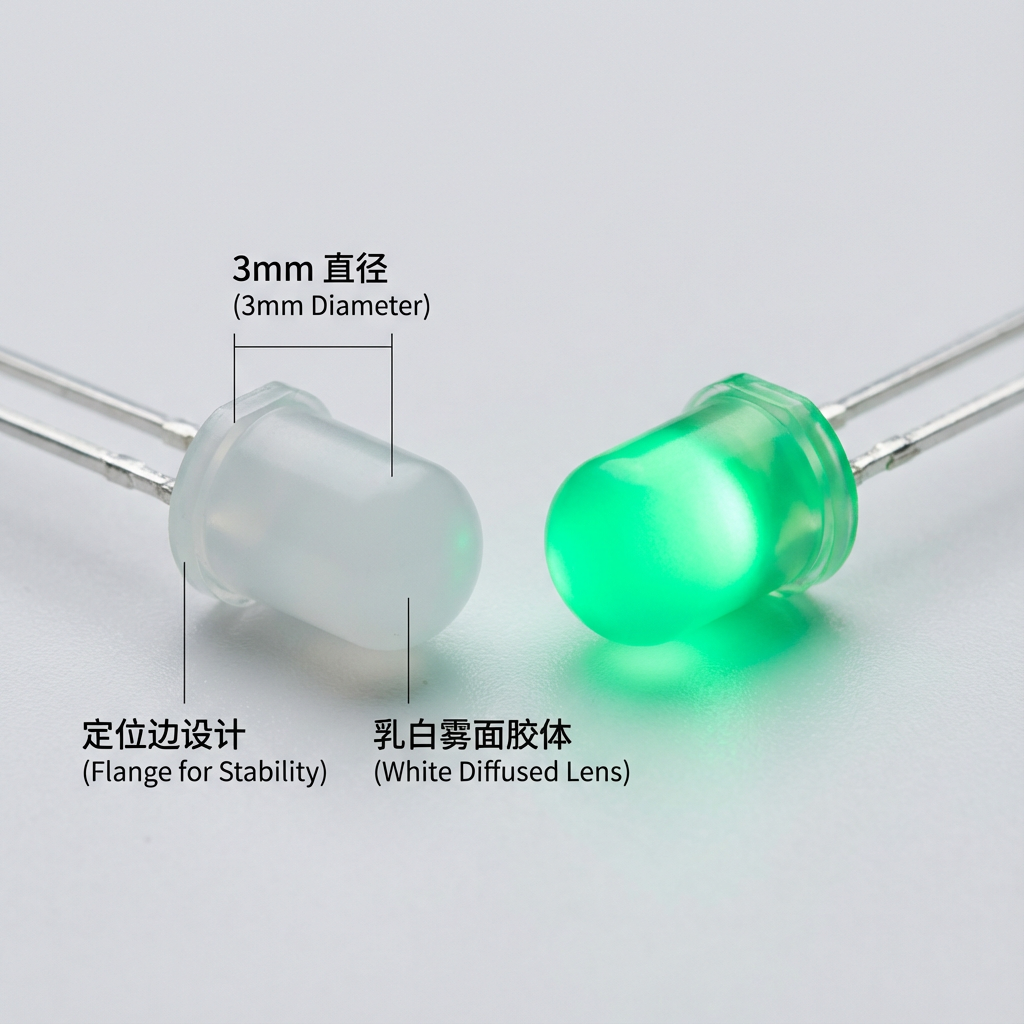

“有边”（With Flange/Rim）是它结构上的一大特征。在灯珠底部有一圈微微凸起的边缘。别小看这个小边缘，在自动化插件或人工焊接时，它能像一个“挡板”一样，确保灯珠卡在PCB板上方固定的高度，不会因为重力或振动而掉下去，这对于批量生产的一致性至关重要。
而“白发绿”则是指它的光学处理工艺。灯珠的环氧树脂胶体中掺入了散光剂，呈现乳白色。这种设计有两个好处：
- 美观性：当设备关机时，面板上的指示灯孔是干净的白色，而不是透明的或者暗绿色的，看起来更整洁。
- 匀光性：它能把芯片发出的点光源“打散”，让光线看起来是从整个3mm圆头均匀发出来的，避免了刺眼的“眩光”。
以下是该款 HCF3GYB1C-H07 产品的核心规格参数表：
| 参数项目 | 规格数值 | 备注 |
|---|---|---|
| 产品尺寸 | 5.3 * 3.0 mm | 标准F3短脚/长脚可选 |
| 封装形式 | 直插 (DIP) 有边 | 适合波峰焊或手焊 |
| 胶体颜色 | 乳白雾状 (White Diffused) | 发光颜色：绿色 |
| 正向电压 (VF) | 2.8 - 3.2 V | @ 20mA 测试条件下 |
| 波长 (WD) | 520 - 530 nm (翠绿) | 典型纯绿光波段 |
| 发光角度 | 30° | 半值角 |
| 工作温度 | -40℃ ~ +85℃ | 工业级标准 |
行业专家观点： “在人机交互界面（HMI）设计中，指示灯的‘熄灭状态’往往被忽视。白发绿（White Diffused）工艺的真正价值在于，它让设备在待机时保持面板色调的一致性，而在工作时提供高对比度的状态反馈，这是透明胶体LED无法做到的。”

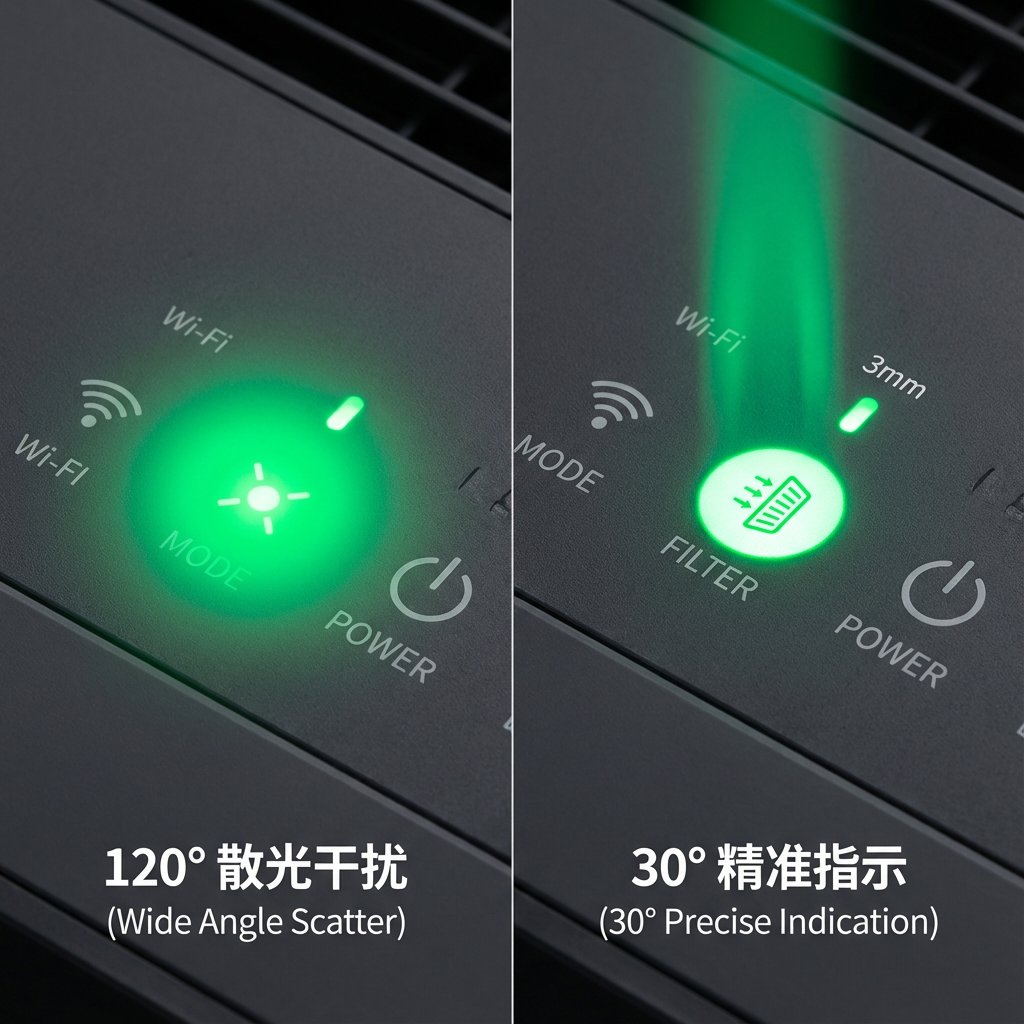

30°发光角的光学优势：为什么它是局部重点指示的最佳选择？
很多工程师在选型时容易忽略“发光角度”这个参数，或者觉得它不重要。但实际上，30°发光角是这款灯珠的灵魂所在。
市面上常见的直插LED角度通常有15°（极窄）、30°（窄/中）、60°（中宽）和120°（超宽）。
- 如果选了120°：光线太散，亮度分散，稍微站远一点或者环境光强一点，用户就看不清指示灯亮没亮。
- 如果选了15°：光束像激光一样直射，正对着看非常刺眼，稍微偏一点头又完全看不见。
30°角正好处于一个“黄金平衡点”。
它将光能量集中在一个锥形区域内，既保证了在正前方有足够的亮度（光强），让用户在几米开外就能清晰识别设备状态，又保留了一定的侧视余量。
数据论证： 根据光学实验室测算，在相同芯片功率下，30°发光角的LED在轴向光强（mcd值）上，通常是60°发光角LED的 2.5倍至3倍。这意味着，使用30°灯珠，你可以在不增加功耗的前提下，获得更明亮的指示效果。
在实际设计中，这种角度特性对于防止光干扰（Crosstalk）特别有用。现在的家电面板越来越紧凑，比如路由器上的那一排信号灯，如果灯珠发光角度太大，光线就会“串”到隔壁的图标上，导致用户误判。使用30°的灯珠，配合简单的遮光结构，就能轻松实现“谁亮就是谁亮，绝不连累邻居”的效果。
技术深度解析：3mm绿光直插LED的电性与材料特性
要想用好这款灯珠，我们得深入了解它的“脾气”——也就是电性参数。
首先看电压。恒彩电子这款产品的电压范围是 2.8-3.2V。懂行的朋友可能注意到了，这是典型的InGaN（铟镓氮） 材料体系的特征，也就是我们要说的“纯绿”或“翠绿”。这与老式的黄绿色（Yellow-Green，电压约2.0V）LED完全不同。
- 亮度更高：InGaN芯片的发光效率极高，能在20mA下提供非常醒目的亮度。
- 颜色更正：它的波长通常在520-530nm之间，呈现出交通红绿灯那种鲜艳、现代的绿色，而不是老旧设备上那种昏暗的黄绿色。
在驱动电路设计时，建议使用恒流驱动或者加限流电阻。计算电阻时，请务必使用 20mA 作为典型工作电流，并以3.0V作为典型压降进行计算，预留一定的余量。
此外，环境适应性也是考察一颗灯珠是否“抗造”的关键。
Tips： 很多家电设备（如洗衣机、电饭煲）内部工作时会有振动和温升。这款灯珠支持 -40℃至85℃ 的工作温度范围，意味着即便是在东北的户外机柜，还是在南方闷热的厨房里，它都能稳定工作，不会轻易出现死灯或亮度骤降。
我们必须提到封装材料的重要性。优质的支架镀层和金线键合工艺，是保证这几万小时寿命的基础。恒彩电子在封装过程中，严格控制了胶体的配比和固化曲线，确保了透镜长期使用不易黄化，这对于白发绿这种对色差敏感的产品尤为重要。

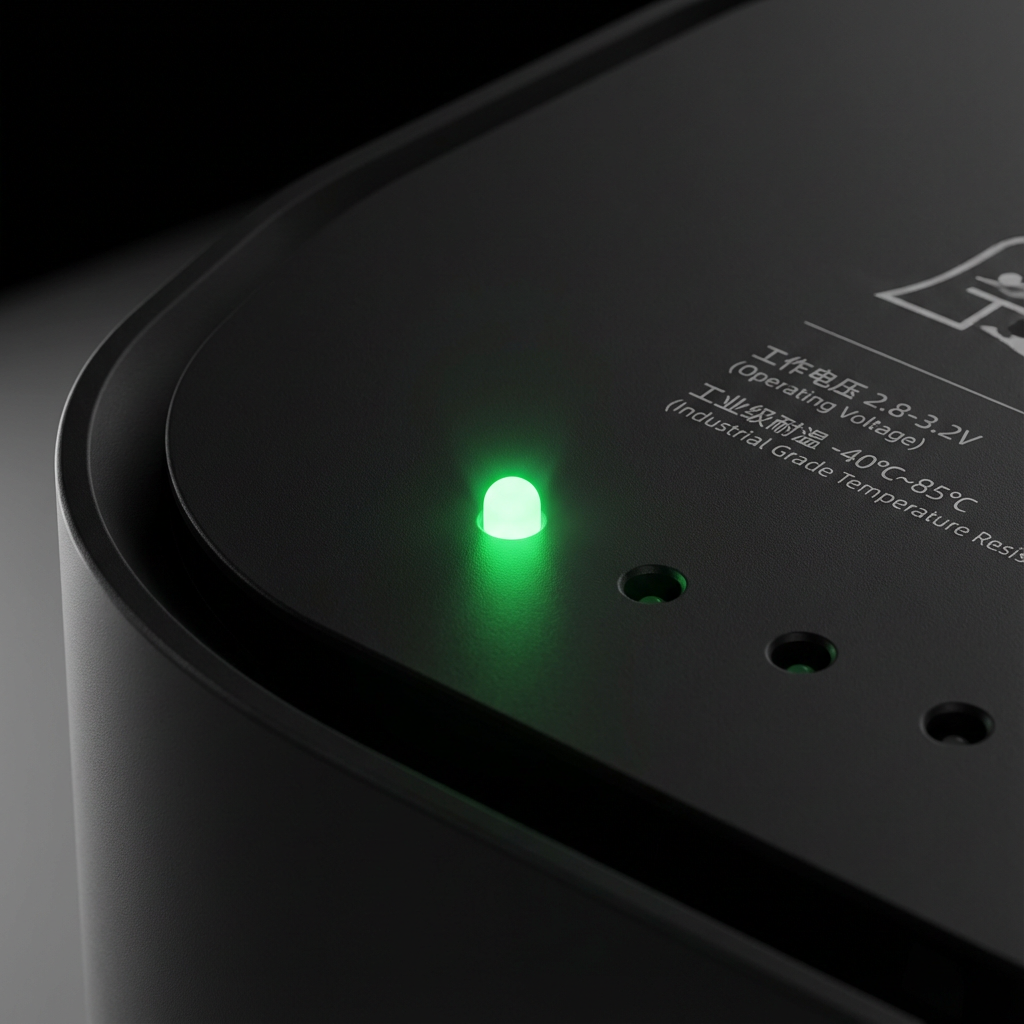

应用场景实战：3MM白发绿直插LED在家用电器中的关键作用
说了这么多参数，这颗灯珠到底能用在哪儿？其实它可能就藏在你手边的电器里。
1. 家用电器状态指示灯这是最经典的应用。比如：
- 空气净化器/加湿器：用于显示“运行中”或“健康”状态。绿色给人安全、清新的心理暗示，配合30°角，即便在卧室夜间使用，光线也不会因为太散而照亮天花板影响睡眠。
- 微波炉/烤箱：控制面板上的功能选择指示。由于面板内部空间有限，3mm的小体积（相比5mm）能让按键排布更紧密。
- 排插/电源适配器：那个永远亮着的小绿点，告诉你“有电”。
2. 工业仪表与控制柜在工业场景下，工程师更看重“看得清”。在充满了各种按钮和开关的控制柜上，一颗高亮、聚光的3mm绿灯，能让操作员在巡检时一眼确认设备是否正常运行（Normal Operation）。
3. 局部重点照明虽然它是个指示灯，但得益于30°的聚光特性和高亮度，它也可以用作微型的“补光灯”。例如在一些精密仪器的刻度盘边缘，或者智能门锁的钥匙孔上方，提供辅助照明。
行业数据： 市场调研显示，尽管SMD（贴片）LED在增长，但全球每年仍有超过 20% 的家电控制板设计保留了直插LED方案。主要原因是直插LED能直接穿过面板PCB到达外壳表面，省去了复杂的光导管（Light Pipe）设计成本。
对比分析：3MM白发绿直插LED vs 5mm LED白发白
在采购和研发过程中，我们经常会遇到一个选择题：到底是用3mm的绿光，还是用 5mm led白发白？这不仅仅是颜色和大小的区别，更是应用逻辑的差异。
我们不仅要看参数，还要看“气质”。
| 对比项目 | 3MM白发绿 (30°) | 5mm LED白发白 |
|---|---|---|
| 物理尺寸 | 直径3mm，占用PCB面积极小 | 直径5mm，体积较大，视觉存在感强 |
| 发光颜色 | 翠绿色 (520nm) | 冷白光 (6000K-6500K) |
| 典型电压 | 2.8 - 3.2 V | 3.0 - 3.4 V |
| 指示含义 | 通常代表“正常”、“通行”、“健康” | 通常代表“照明”、“现代感”、“冷峻” |
| 应用建议 | 密集排布的指示灯、按键背光 | 独立电源指示、需要照亮Logo的场景 |
什么时候该用“5mm led白发白”？如果你的产品设计追求极简的“苹果风”，或者需要灯珠兼具照明功能（比如手电筒功能、夜灯功能），那么5mm的白光LED可能更合适，因为5mm的透镜更大，出光通量通常更高。
什么时候坚持用“3MM白发绿”？当你的面板寸土寸金，或者你需要明确传达“状态OK”这个信号时，绿色是全球通用的安全色。而且，3mm灯珠在面板开孔上只需要3.2mm左右的孔径，这对面板的结构强度影响更小，外观也更精致。
如果你正在考虑从5mm方案切换到3mm方案，记得检查PCB的焊盘间距。虽然都是直插，但F3和F5的脚距（Pitch）通常都是2.54mm，这意味着在很多情况下，你可以直接在原有的PCB设计上进行替换，无需重新画板，这为老产品升级提供了极大的便利。想了解更多关于不同规格LED的替换方案，可以访问 https://www.h-cled.com/ 获取详细的技术支持。
工程落地指南：焊接工艺、引脚成型与静电防护(ESD)
要把这颗好灯珠完美地用到产品上，生产工艺环节绝对不能掉链子。
1. 焊接温度曲线直插LED对热是很敏感的。
- 波峰焊：建议预热温度100℃左右，锡槽温度控制在260℃±5℃，浸锡时间不超过3秒。切记浸锡位置要离胶体底部至少2mm以上，利用“有边”结构正好可以卡住位置，但也别让热量直接传导到芯片。
- 手工焊：电烙铁温度不超过300℃，焊接时间控制在3秒内。
2. 引脚弯折与成型如果你需要弯脚安装（比如侧发光），请一定要在焊接之前完成弯折。千万不要焊好了再去掰引脚，那样产生的机械应力会直接崩断内部的金线，导致死灯。3mm灯珠的引脚相对较细，成型时要固定住引脚根部。
3. 静电防护 (ESD)前面提到，这款HCF3GYB1C-H07属于InGaN材质。这种材质虽然亮，但对静电非常敏感。在生产线上，工人必须佩戴静电手环，操作台要铺设防静电垫。如果你的产品是出口到干燥地区（静电高发），建议在电路设计中并联一个防静电的齐纳二极管或电容进行保护。
关于恒彩电子 (H-CLED) 及其直插LED制造能力
提到恒彩电子，在深圳的LED封装圈子里，这可是一个响当当的名字。公司核心团队都是一帮技术控，拥有近二十年的封装技术背景，很多都是从国内光学研究院出来的一线骨干。
为什么选恒彩的直插LED？
- 全自动产线：现在的直插LED生产早已不是当年的手工小作坊了。恒彩拥有世界级的高精密全自动生产设备，从固晶、焊线到灌胶、分光分色，全流程自动化。这意味着你买到的第1颗灯珠和第100万颗灯珠，亮度、颜色都是高度一致的。
- 严格认证：产品严格按照ISO9001质量管理体系生产，符合RoHS、CE认证，部分高端产品还能过LM-80寿命测试。这对于做出口订单的B端客户来说，简直就是“免死金牌”。
- 定制能力：除了这款标准的3mm白发绿，恒彩还能定制特殊的脚长、特殊的波长，甚至帮你把灯珠编带好（Taping），方便机器自动插件。
常见问题解答
Q1: 3mm白发绿LED的“有边”和“无边”在实际安装上有什么具体区别？A: “有边”的灯珠在底部有一圈凸缘，这使得灯珠在PCB板上有一个自然的限位，高度一致性好，适合对高度敏感的面板设计。“无边”灯珠则可以插得更深，或者方便加装灯座和垫片。如果你的PCB是波峰焊工艺，强烈建议选“有边”款，防止灯珠浮动。
Q2: 3.0V电压有点高，我能用两节干电池（3V）直接驱动吗？A: 不建议直接驱动。虽然3V接近其导通电压，但电池电压会随电量下降，导致初期太亮后期不亮。且缺乏限流措施容易烧毁灯珠。建议至少使用升压电路或在更高电压（如5V）下串联电阻使用。
Q3: 这款灯珠是否支持户外家电的高湿度工作环境？A: HCF3GYB1C-H07 具备良好的耐候性，适应-40℃~85℃。但直插LED本身的引脚是裸露金属，如果长期在高湿环境下，建议在PCB焊点处涂覆三防漆，以防止引脚间氧化短路。
在2026年的今天，尽管新型显示技术层出不穷，但3MM白发绿有边直插LED灯珠30° 依然凭借其高性价比、高可靠性和优异的光学表现，牢牢占据着家电与工业控制领域的一席之地。它就像一个忠诚的哨兵，用那一抹翠绿的光芒，时刻守护着设备的安全运行。如果您有更多选型疑问，欢迎随时联系恒彩电子，我们聊聊光的故事。
