直插LED灯珠（DIP LED），即双列直插式封装技术，是一种历史悠久但依然活跃在显示屏、指示灯及交通信号领域的经典光源。它的核心原理是通过引脚将芯片产生的热量导出，并利用环氧树脂透镜汇聚光线。简单来说，如果你需要高亮度、指向性强且耐候性极佳的光源，直插式依然是首选。
很多新人工程师容易犯的一个错误是忽略了“分光分色”的重要性，以为只要型号对就能混用，结果导致产品做出来像“花脸猫”。
为了让你避免踩坑，这篇指南整理了以下关键点：
- 规格全解：3mm/5mm/8mm/10mm 到底选哪个？
- 电压禁区：红光和白光的电压为何不同？
- 电阻计算：如何一分钟算出准确的限流电阻？
- 故障排查：为什么灯珠没通电也会微亮？
- 工艺内幕：金线与胶体如何决定寿命？
什么是直插LED灯珠？基本定义与核心工作原理
直插LED灯珠（Dual In-line Package LED）最显著的特征就是它的两根（或多根）金属引脚和顶部的树脂“子弹头”。

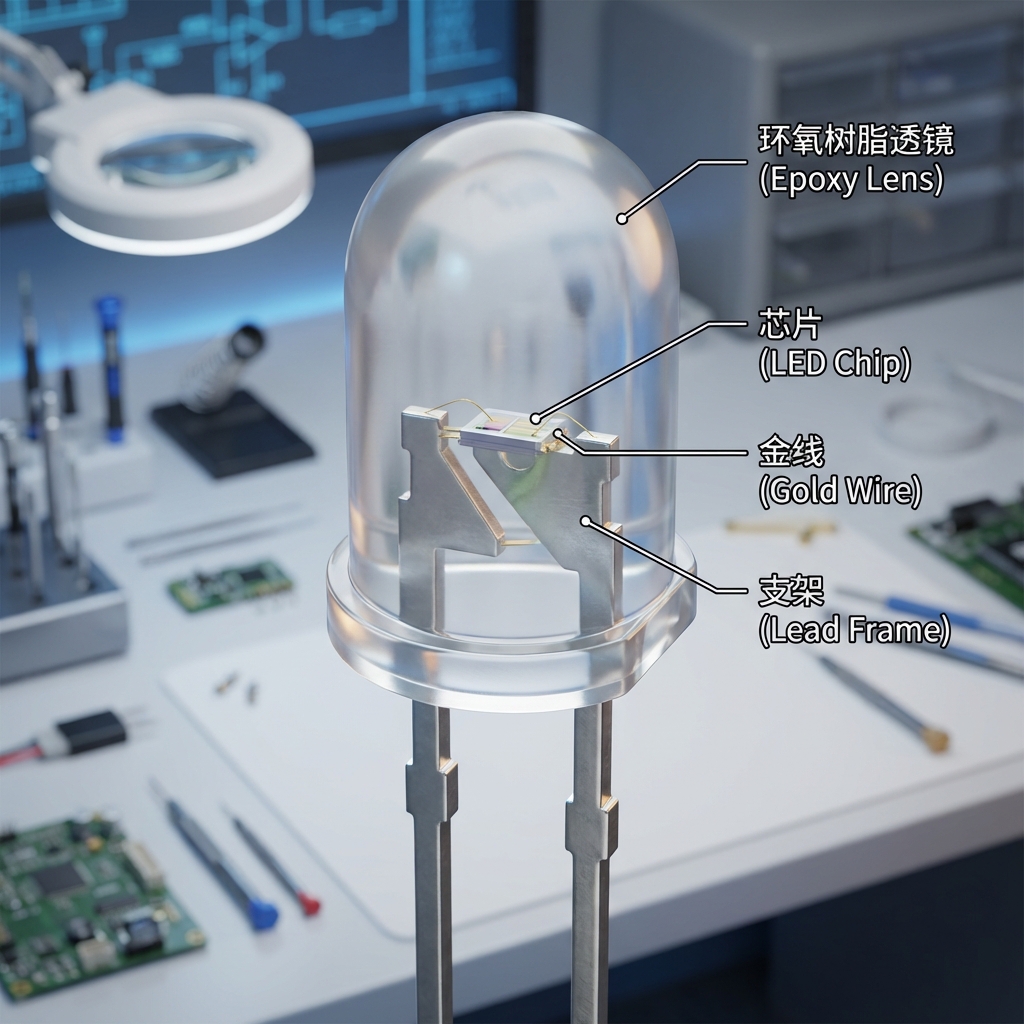

直插式(DIP)封装结构解析
这种灯珠的结构其实非常精妙。它主要由支架、银胶、晶片、金线和环氧树脂五大部件组成。
支架不仅起支撑作用，更是导电和散热的关键通道。我在显微镜下看过无数次，优质的支架镀层均匀，散热极快；而劣质支架往往导致热量堆积，让灯珠早早光衰。
💡 行业常识： 很多工程师问 “LED灯珠可以直接接直流电源吗？” 答案是 绝对不行。LED是电流驱动型器件，必须串联限流电阻或使用恒流源。直接接电源（如12V电池），电流会瞬间超过额定值，导致芯片在毫秒级时间内烧毁。
直插灯珠与传统光源的区别
相比于白炽灯或卤素灯，直插LED是“冷光源”。它不靠加热灯丝发光，而是靠电子与空穴复合释放能量。这意味着它的抗震性极强。
如果你对从微观层面如何实现发光感兴趣，可以参考我们整理的这篇深度技术文：LED灯珠生产流程全解析：从芯片封装到成品测试的技术详解 (2026)。
直插LED灯珠规格型号一览表：3mm/5mm/8mm/10mm参数解析
这是大家搜索最多的内容。选型不对，后续努力白费。

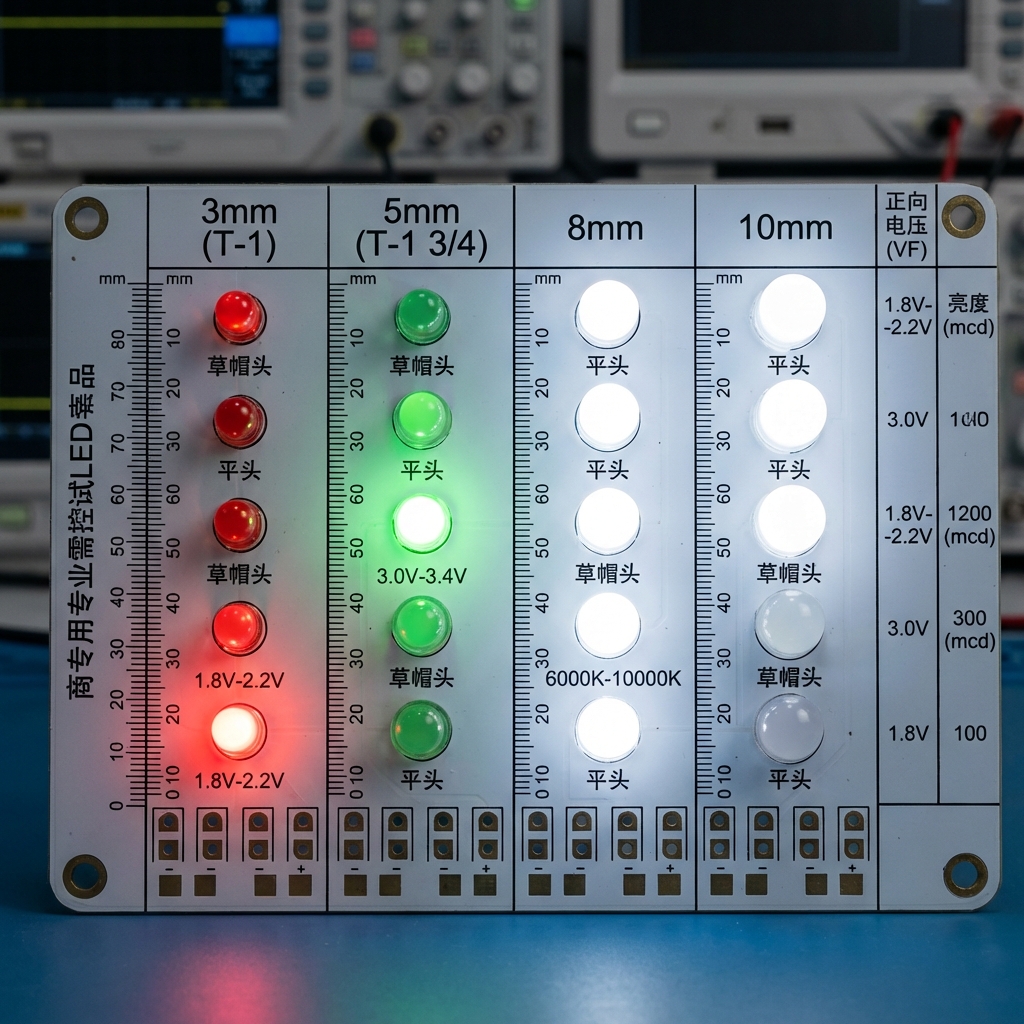

外观尺寸分类与应用差异
- 3mm (T-1)：个头小，常用于电器的指示灯（比如路由器的闪烁灯）。
- 5mm (T-1 3/4)：最常用的型号，广泛用于LED广告屏、手电筒、交通红绿灯。
- 8mm / 10mm：大个头，通常用于需要更高亮度或作为点光源装饰的场景。
除了直径，形状也很重要。圆头聚光性好，适合远距离观看；草帽头散射性好，适合做近距离照明；平头则多用于特殊信号指示。
关键电气参数一览表
为了方便大家查阅，我整理了这份2025年主流规格参数表（基于CSA Research及恒彩电子内部测试数据）：
| 颜色/类型 | 常见正向电压 (VF) | 额定电流 (IF) | 波长 (nm) / 色温 (K) | 典型亮度 (mcd) |
|---|---|---|---|---|
| 红光 | 1.8V - 2.2V | 20mA | 620-625nm | 1000 - 5000 |
| 黄光 | 1.9V - 2.3V | 20mA | 585-590nm | 800 - 3000 |
| 蓝光 | 3.0V - 3.4V | 20mA | 460-470nm | 2000 - 8000 |
| 翠绿 | 3.0V - 3.4V | 20mA | 520-525nm | 5000 - 15000 |
| 白光 | 2.9V - 3.4V | 20mA | 6000K-10000K | 10000 - 20000 |
📊 数据洞察： 根据 TrendForce 2024年的数据，虽然SMD市场份额大，但在高防护要求的户外屏领域，直插式LED仍保持着每年约3%的稳定需求，正是因为其环氧树脂包裹带来的优异耐候性。
技术路线对比：直插LED灯珠(DIP) vs 贴片LED(SMD)
很多客户问我：“现在贴片（SMD）那么火，为什么还要用直插（DIP）？”
散热与视角的博弈
SMD贴片确实散热更好，适合高密度贴装。但是，直插灯珠在光束控制上有着天然优势。
直插灯珠自带“透镜”（就是那个树脂头），可以轻松把发光角度控制在15°、30°或者60°。如果你想要把光打得很远（比如高速公路的指示牌），直插式比贴片式更有效率，不需要额外加透镜。
机械强度与抗静电
直插灯珠的两条长引脚在经过波峰焊后，物理连接非常牢固。对于那些经常震动的设备（比如工程车辆仪表盘），直插灯珠不容易脱落。
直插LED灯珠电路设计指南：接线方式与限流电阻计算
这一部分是实操中的重灾区。很多烧灯事故都是因为电阻算错了。
怎么用？限流电阻计算公式
只要记住这个万能公式：
$$R = \frac{V{输入} - V{灯珠}}{I_{电流}}$$
举个实际例子：
假设你有一个 12V 的直流电源，想点亮一颗 恒彩电子 生产的 5mm 白光直插灯珠（电压按 3V 算，电流按 20mA 也就是 0.02A 算）。
计算过程：$$R = \frac{12 - 3}{0.02} = \frac{9}{0.02} = 450\Omega$$
在实际工程中，为了安全起见，我们通常会选稍微大一点的标准阻值，比如 470Ω 的电阻。
专家观点： “宁可让灯珠暗一点，也不要让它满负荷工作。将电流设计在额定值的 80%（例如16-18mA），可以使灯珠的寿命延长一倍以上。”
常见故障与异常现象技术解析
直插LED灯珠插件时为什么会亮灯？
在生产线上，有时候工人刚把灯珠插进板子（还没通电），灯珠就闪了一下。这通常有两个原因：
- 静电（ESD）击穿：人体或设备带有高压静电，接触引脚瞬间放电。
- 漏电流感应：测试仪器或烙铁接地不良，形成了微弱的电流回路。
我们在恒彩电子的生产线上，所有设备必须接地，且人员必须佩戴静电环，就是为了杜绝这种“幽灵亮灯”现象，因为这往往意味着芯片已经受了暗伤。
死灯与光衰的根本原因
如果你发现灯珠用了一段时间变暗了（光衰），或者直接不亮了（死灯），多半是热惹的祸。
直插灯珠的引脚是散热的关键。如果焊接时烙铁温度过高（超过260℃）或者时间过长（超过3秒），热量会顺着引脚传导到芯片，导致金线断裂或胶体膨胀拉断线路。
直插LED灯珠的材料构成与封装工艺流程
为什么有的灯珠卖几分钱，有的卖几毛钱？差别就在材料和工艺上。
芯片与金线的秘密
虽然外观看起来一样，但内部大有乾坤。
- 金线：高端产品（如恒彩的陶瓷系列）使用的是 99.99% 纯金线。它的延展性好，冷热冲击下不容易断。低端货可能用铜线或合金线，时间一长就氧化断路。
- 胶体：好的环氧树脂抗紫外线能力强，户外晒三年不变黄。差的胶水，半年就变黄雾化，亮度直接减半。
定制化能力
作为一家核心团队来自国内光学研究院的企业，我们恒彩电子不仅做标准品，还特别擅长“偏门”规格。
比如你需要 RGBW四合一 的直插灯珠，或者显色指数（CRI）达到 95 以上的高显指灯珠，甚至特殊的 粉红色、紫罗兰色 波段，这些都需要极高精度的荧光粉配比技术和全自动分光设备支持。
如何评估直插LED灯珠的品质？
在采购时，不要只看价格。建议你要求供应商提供以下两点：
- LM-80 测试报告：这是衡量LED寿命的黄金标准，证明灯珠在几千小时的老化测试后，光衰在可接受范围内。
- BIN区图：优质的供应商会严格控制电压（VF）和波长（WL）的分BIN。比如红光波长控制在 620-623nm 之间，这样你的一排指示灯亮起来颜色才是一模一样的，不会深浅不一。
常见疑难
Q：直插LED灯珠的长短脚怎么分正负极？通常情况下，长脚是正极（阳极），短脚是负极（阴极）。如果引脚被剪断了，看胶体内部，金属极片较小的一端通常是正极，较大呈碗状的一端是负极。
Q：5mm直插灯珠寿命有多长？在标准电流（20mA）和良好的散热条件下，优质产品的寿命可达 30,000 至 50,000 小时。
Q：RGB直插灯珠是共阴好还是共阳好？这取决于你的控制电路。如果你用单片机（如Arduino）直接驱动，通常共阴（Common Cathode）逻辑更直观；如果你用集成的驱动IC，很多是漏极开路输出，这时共阳（Common Anode）更方便。
选购直插LED灯珠看似简单，其实涉及到光学、电学和热学的综合考量。无论你是做简单的指示电路，还是复杂的户外显示屏，“合适的参数 + 预留的设计余量 + 靠谱的供应商” 永远是成功的铁三角。
希望这篇指南能帮你在项目中少走弯路！
