LED芯片5050四脚引脚图是工程师和采购人员进行产品选型与电路设计的核心依据。简单来说，5050四脚LED芯片通常采用5.0mm x 5.0mm的表面贴装封装，其四个引脚主要用于电源输入（正极与负极）及散热导出。 与常见的6脚RGB版本不同，4脚版本多用于大功率单色光（如白光）或特定串并联结构，其中带有缺角（Chamfer）标记的一侧通常定义为负极（Cathode），但具体极性必须参照厂家的规格书（Datasheet）。
我见过太多因为看错引脚图导致整板报废的案例。很多朋友以为5050长得都一样，闭着眼画板子，结果贴片回来发现正负极反了，或者散热焊盘没接地，导致灯珠光衰极快。
为了不让大家踩坑，今天我就把压箱底的干货拿出来，咱们从引脚定义聊到PCB设计，彻底搞懂这个小小的“四脚兽”。
- 封装尺寸：标准 5.0mm × 5.0mm × 1.6mm。
- 引脚数量：4个（区别于RGB的6引脚）。
- 极性标识：缺角处通常为负极。
- 功率范围：单颗通常在 0.2W 至 1W 甚至更高。
- 核心优势：比3528散热更好，发光面积更大。
- 适用场景：商业照明、软灯带、汽车仪表盘。
LED芯片5050四脚引脚图快速指南：定义与极性识别
5050封装尺寸与四脚结构的物理特征

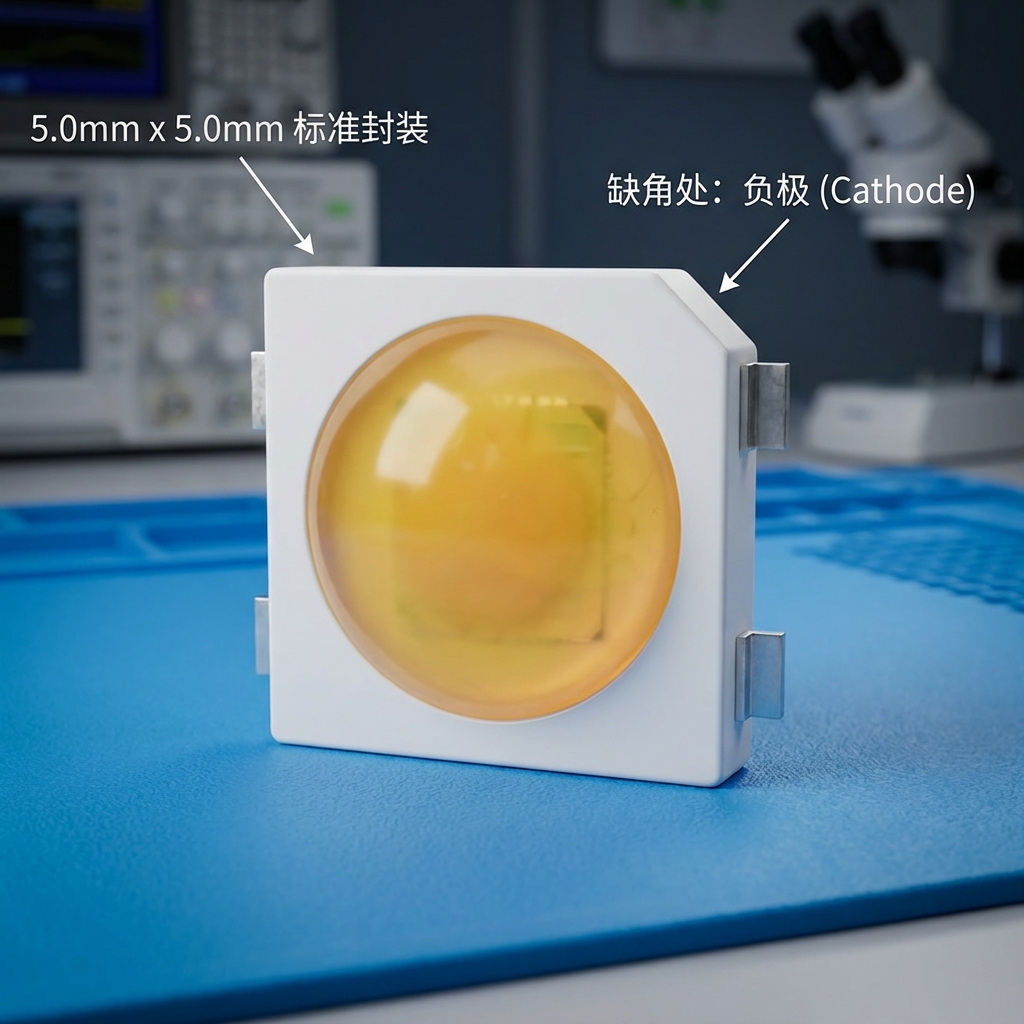

拿到一颗5050灯珠，首先映入眼帘的就是它正方形的身材。之所以叫5050，就是因为它的长宽都是5.0毫米。对于4脚版本，你会发现它的四个角各有一个金属焊盘伸出。
这个时候，请拿出你的放大镜（或者手机微距模式）。你会看到灯珠表面并不是完全对称的，某一个角上会有一个微小的切角，或者灯珠表面的胶体里有个缺口，这就是我们常说的缺角标识（Chamfer）。
缺角标识（Chamfer）与正负极对应关系解析
在大多数行业标准中，缺角所对应的引脚通常是负极（Cathode）。
但是，这里我要敲黑板了！虽然“缺角即负极”是江湖规矩，但不同厂家的封装模具可能存在差异。比如某些特殊定制的倒装芯片，极性可能完全相反。
行业经验 Tip 永远不要只凭肉眼看缺角就下定论。在批量贴片前，务必使用万用表的“二极管档”点亮测试一下，或者查阅像我们恒彩电子提供的官方规格书（Datasheet）中的
Package Dimensions章节，那才是法律效力的依据。
为什么部分5050芯片采用4脚而非6脚设计？
很多刚入行的小伙伴会问：“小编，我看很多5050 RGB灯珠都是6个脚，为什么这个是4个脚？”
其实，6脚通常是为了独立控制R、G、B三基色。而4脚设计通常出现在大功率白光或单色光产品上。这种设计增大了单个引脚的面积，不仅能通过更大的电流（增强亮度），还能更有效地将芯片内部的热量传导到PCB板上。简单说，4脚是为了“更亮、更稳”。
深入解读5050 LED芯片引脚功能与内部电路连接

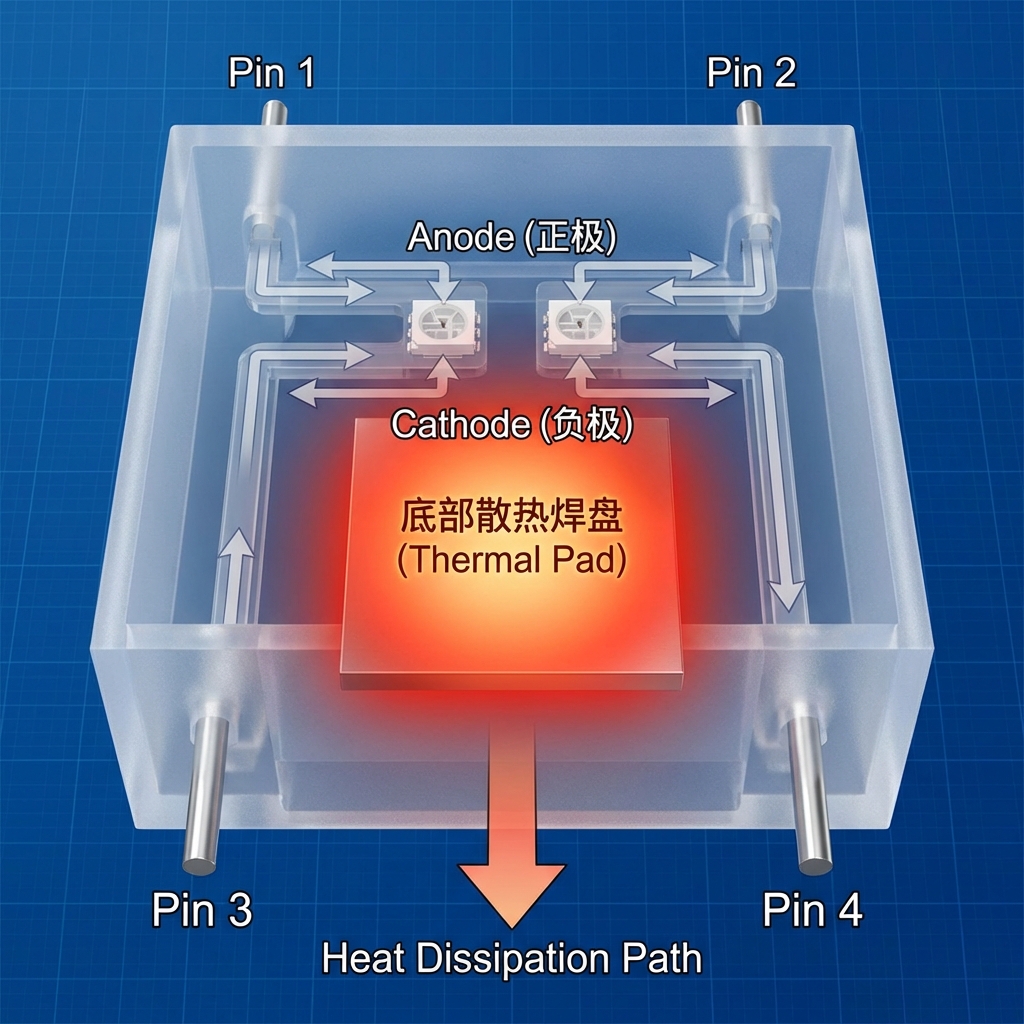

引脚定义详解：阳极（Anode）与阴极（Cathode）的分布
在典型的4脚5050白光芯片引脚图中，引脚分布通常是对称的。
- Pin 1 & Pin 2：通常连接在一起，作为正极或负极的一端。
- Pin 3 & Pin 4：连接在一起，作为另一端。
这种“两两并联”的设计是为了降低引脚电阻，确电流均匀分布。如果你正在进行PCB Layout，了解这一点非常重要，你可以在画板时将相邻的两个焊盘连成一片大的铜皮，这样散热效果倍增。
如果对具体的正负极连接还有疑惑，可以参考我之前整理的这篇深度好文：5050贴片正负极完整指南：从快速辨识到PCB设计规范（2026版），里面有非常详细的图解。
散热焊盘（Thermal Pad）在引脚图中的位置与作用
除了看得见的4个脚，很多高功率的5050芯片底部中间还有一个不导电或导热专用的“肚子”——散热焊盘（Thermal Pad）。
虽然它不一定在电气原理图中体现，但在PCB封装库（Footprint）里必须画出来！这个区域是芯片散热的“高速公路”。如果你的引脚图里忽略了这一点，芯片在大电流工作下积热，很快就会出现死灯或亮度衰减。
单色与RGB 5050芯片在四脚封装下的电路差异
| 特性 | 5050 4脚 (常见) | 5050 6脚 (常见) |
|---|---|---|
| 主要应用 | 白光照明、单色信号灯 | 全彩RGB装饰灯条 |
| 内部电路 | 3个晶片并联或串联，共用正负极 | 3个晶片独立引出，独立控制 |
| 电流承载 | 高 (60mA - 150mA+) | 低 (单路20mA) |
| 控制方式 | 整体调光 | 独立调色 |
LED芯片5050的关键电气参数与材料规格
正向电压（VF）与额定电流（IF）的技术标准
看懂引脚图只是第一步，让灯亮起来还得看电气参数。
- 正向电压 (VF)：白光、蓝光、绿光通常在 2.8V - 3.4V 之间；而红光、黄光通常在 1.8V - 2.4V 之间。设计电路时，电阻算错一点点，VF不对，灯珠可能瞬间烧毁。
- 额定电流 (IF)：4脚5050通常承载电流能力更强，我们恒彩电子的高功率系列甚至可以长期稳定在150mA工作，这需要引脚支架具有极低的内阻。
行业数据引用 根据《2024全球LED封装技术白皮书》显示： “采用高导电铜支架的5050封装，相比传统铁支架，在大电流驱动下的光效提升了约12%，且焊点寿命延长了30%。”

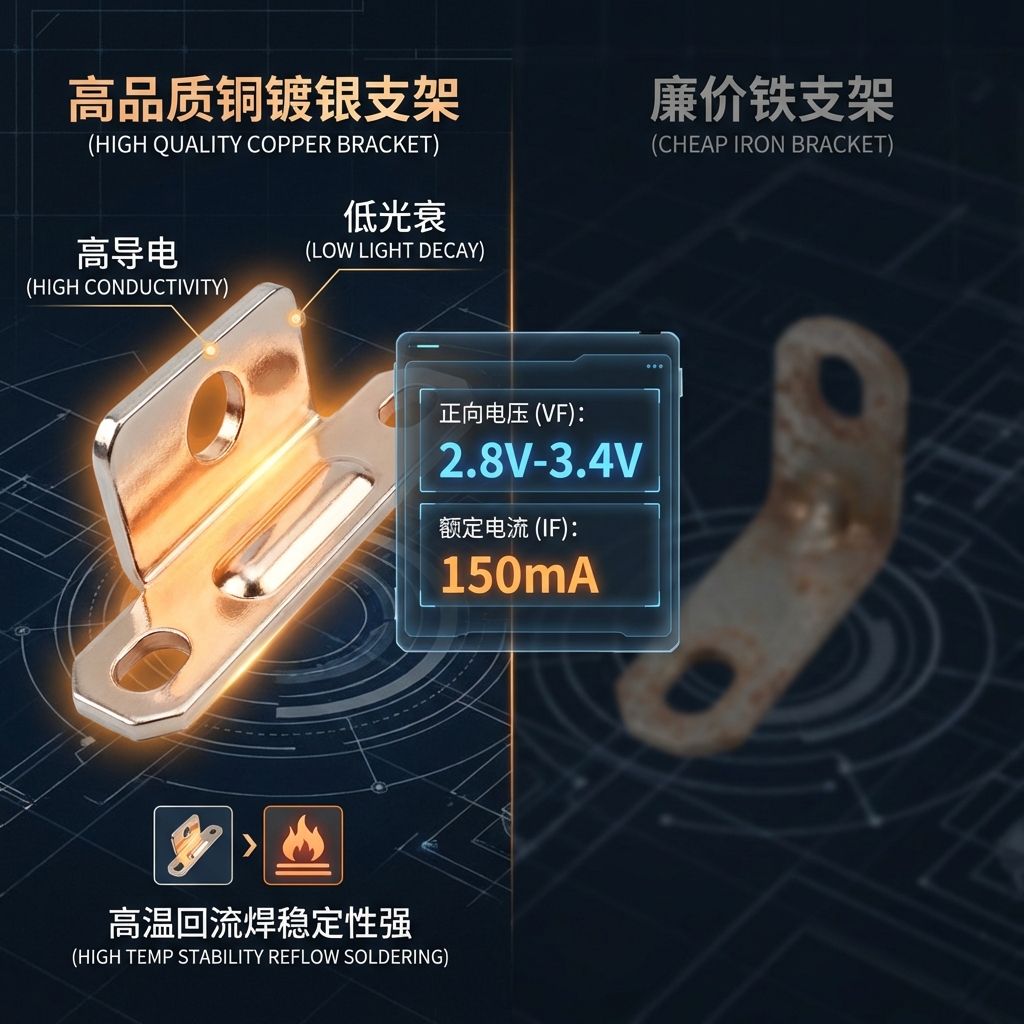

芯片支架材质对引脚导电性与散热的影响
引脚不仅仅是“脚”，它是芯片的“血管”。市面上便宜的5050用的是铁支架，容易生锈且导热差；而像我们恒彩电子这样的高新技术企业，核心产品主要采用PPA或PCT支架配合高精度的铜材。
铜材引脚的延展性好，在回流焊的高温冲击下，不容易发生微裂纹，这对于长期使用的B端工业设备至关重要。
不同波长（色温）下的引脚电气特性变化
虽然引脚物理结构不变，但不同颜色的芯片对电压敏感度不同。比如，你在设计一款RGBW（四色）的灯具时，虽然大家都是5050封装，但红光的引脚电压必须单独降压处理，否则红灯会先烧掉。
基于引脚图的PCB设计与SMT贴片工艺规范
如何根据引脚图设计标准的PCB焊盘（Pad Layout）
这是很多PCB工程师容易忽略的细节：引脚图≠焊盘图。
引脚图是芯片的实际尺寸，而焊盘图（Land Pattern）需要比引脚稍微大一圈，以便锡膏爬升。对于5050四脚芯片：
- 焊盘长度：建议比引脚长出0.5mm - 1.0mm，方便烙铁手工补焊和AOI光学检测。
- 焊盘间距：必须严格遵守规格书，太宽焊不上，太窄容易连锡短路。
防止引脚连锡与短路的钢网（Stencil）开口设计技巧
5050的引脚间距相对较大，看起来不容易连锡。但在大批量生产中，如果钢网开孔过大，锡膏量过多，融化后锡珠会乱跑。
专家观点 资深SMT工程师认为： “对于5050这种大颗粒元件，钢网开口建议采用‘内缩’设计，即开口面积比焊盘面积小10%-15%，这样能有效防止回流焊时的‘立碑’现象和锡珠残留。”
回流焊温度曲线对5050引脚焊接质量的影响
引脚图再完美，焊接温度不对也是白搭。5050封装体较大，吸热多。
- 预热区：要在150℃-190℃保持60-120秒，让助焊剂充分挥发。
- 回流区：最高温度建议在240℃-250℃（无铅工艺），时间不可过长，以免损伤芯片内部的金线连接。
常见LED芯片封装对比：5050 vs 3528 vs 5020
5050与3528引脚定义及功率密度的核心区别
如果把3528比作“家用轿车”，那5050就是“越野车”。
- 3528：通常只有2个引脚，单晶片，功率0.06W，适合做指示灯或微光照明。
- 5050：4脚或6脚，三晶片，功率是3528的3倍以上，亮度碾压。
5020与5050引脚图在紧凑型电路设计中的互换性分析
最近有些客户在搜“led芯片5020引脚图”。5020是一种侧发光或者特殊长条形的封装。注意：5020和5050的引脚完全不兼容！ 5020通常用于超薄灯箱的侧面打光，它的引脚焊盘分布在两端，而5050是正方形分布。如果你的PCB板空间受限，一定要先确认好封装库，千万别直接替换。
如何检测与验证LED芯片5050的引脚质量
使用万用表测试引脚通断与发光功能的步骤
在仓库收货时，抽检是必不可少的：
- 将万用表拨到“二极管”档位。
- 红表笔接正极引脚，黑表笔接负极引脚。
- 正常的LED会发出微弱的光，且万用表会显示导通压降读数。
- 如果不亮，交换表笔再测（排除极性搞反的情况）。
引脚氧化与镀层厚度对焊接可靠性的影响
拿起灯珠，侧着光看引脚表面。如果发现引脚发黄、发黑，说明镀银层氧化了。这种灯珠上机后极易出现“虚焊”。
我们恒彩电子的独立实验室会对每一批次的引脚进行盐雾测试和老化测试，确保镀层厚度达标，毕竟在海边或者潮湿环境下，抗氧化能力就是产品的生命线。
常见问题解答
Q：5050 LED芯片的四个引脚是通用的吗？A：不是。虽然物理尺寸通用，但不同厂家的内部正负极定义可能不同。务必核对Datasheet。
Q：如何通过引脚图判断LED芯片是否支持全彩控制？A：看引脚数量。如果是4脚，大概率不支持独立的RGB控制（除非是内置IC的智能灯珠）；如果是6脚，通常支持RGB独立控制。
Q：PCB设计中引脚间距过小会导致什么问题？A：间距过小会导致由于PCB制造误差或锡膏过多而产生的电气短路，尤其是在高电压应用中极其危险。
Q：5050四脚LED芯片是否需要额外的散热处理？A：如果功率超过0.5W，强烈建议在PCB背面设计散热铜箔，或者使用铝基板，仅仅靠引脚散热是不够的。
结语
搞懂 LED芯片5050四脚引脚图，不仅仅是认清正负极那么简单，它关乎到整个产品的电路稳定性、散热效率以及生产良率。对于我们B端的研发和采购伙伴来说，每一个引脚的定义背后，都是对品质的承诺。
如果你在选型过程中遇到拿不准的规格，或者需要更高精密、全光谱系列的5050光源，欢迎随时来找我们。毕竟，在LED封装这条路上，恒彩电子走了二十年，咱们不仅有技术，更有经验。
