30度3535氮化铝陶瓷灯珠是一款专为高精度光学应用设计的红外LED光源，它结合了氮化铝（AlN）陶瓷基板的超高导热性、740nm特定波段的高感光效率以及30度窄角度透镜的聚光特性。这种灯珠在VR/AR眼动追踪、生物识别及安防监控领域表现卓越，特别是其在大电流（350-700mA）驱动下，仍能保持极低的光衰和稳定的辐射强度，解决了传统塑料封装在大功率工作时易老化和光斑发散的痛点。
作为一个在LED封装行业摸爬滚打了近十年的小编，我亲手测试过无数款红外灯珠。还记得几年前，VR设备刚兴起时，许多厂商还在用普通的广角红外灯，结果眼动追踪的准确率总是上不去，光串扰问题严重。直到我们将光源换成了这种30度小角度的陶瓷封装产品，信号的信噪比（SNR）瞬间提升了一个档次。今天，我就带大家深入拆解这颗“小而美”的硬核元件——HC3535SA3IR7-1C45。
封装尺寸与材料： 3.45*3.45mm 标准尺寸，采用高导热氮化铝陶瓷基板，耐高温且散热极快。
波长特性： 740nm 波长，处于可见光红光与近红外光的交界处，CMOS传感器对其量子效率（QE）极高。
光学设计： 30度小角度初级透镜封装，中心光强（Radiant Intensity）是普通120度灯珠的数倍。
电气性能： 低压直流 1.4-1.8V 驱动，支持 350-700mA 大电流，适合电池供电的便携设备。
可靠性： 采用多条金线键合工艺，抗震性强，死灯率极低，符合严苛的工业级标准。
什么是30度3535氮化铝陶瓷740nm灯珠？
简单来说，这是一款“特种部队”级别的红外光源。普通的LED灯珠可能只需要发光就行，但这款产品必须要在极其严苛的条件下工作。3535指的是它的物理尺寸为3.5mm x 3.5mm，这是一个在工业界通用的标准封装尺寸，方便在各种PCB板上进行贴片作业。
但真正的玄机在于它的740nm波长和30度发光角。在VR/AR设备中，我们需要捕捉用户的眼球细微动作。如果光线太散（比如120度），光子会到处乱跑，造成“光污染”，传感器就分不清哪个是眼球反射的信号，哪个是杂散光。而30度的设计，就像手电筒聚光一样，把能量集中在需要探测的区域，大大提升了信号强度。

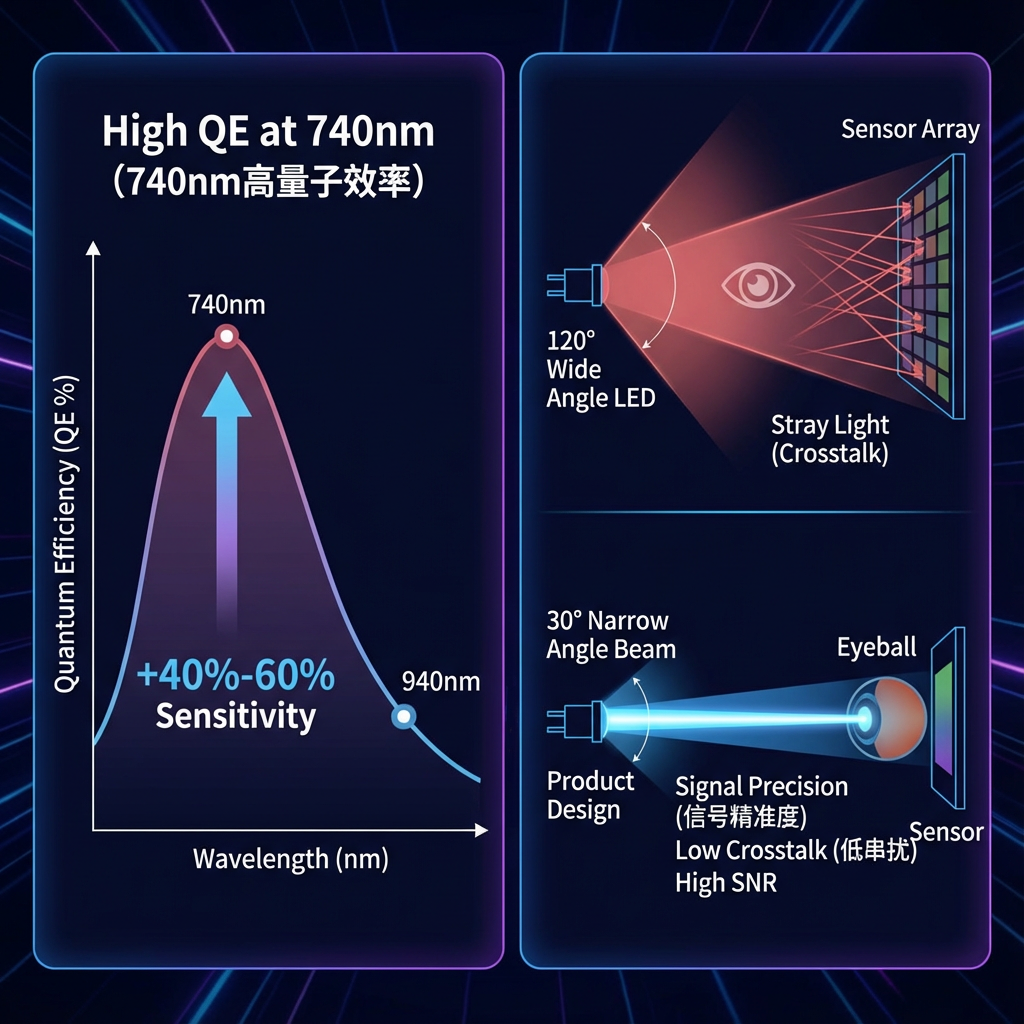

为什么VR/AR设备需要特定的740nm波长与30度窄角设计？
很多行外人会问，为什么不用更常见的850nm或940nm？这就涉及到了传感器的“胃口”。
行业数据表明，标准硅基CMOS图像传感器在740nm波段的响应度通常比940nm高出约40%-60%。这意味着在同样的电流驱动下，740nm的光源能让摄像头“看”得更清楚。
对于电池供电的VR一体机来说，每一毫安的电都极其宝贵。使用740nm配合30度窄角，我们可以在降低驱动电流的同时，获得同样的探测效果，从而直接延长设备的续航时间。这对于用户体验来说，是质的飞跃。
氮化铝(AlN)陶瓷基板：解决大功率散热的材料学奥秘
在LED行业，热量是寿命的头号杀手。特别是当我们谈论“大功率”时，电流高达700mA，如果热量排不出去，芯片结温瞬间就会飙升，导致光衰甚至烧毁。这时候，氮化铝（AlN）陶瓷就成了救命稻草。
氮化铝 vs 氧化铝：热导率差异对LED寿命的决定性影响
普通的陶瓷灯珠使用的是氧化铝（Al2O3），它的热导率大约在20-30 W/m·K。这在小功率照明上没问题，但对于大功率红外应用来说，就像是早晚高峰的单车道，根本堵得水泄不通。
而氮化铝陶瓷的热导率高达 170-230 W/m·K。这简直就是一条宽阔的高速公路！热量产生的瞬间就能被传导到底部的散热焊盘上。
“在长期的大电流老化测试中，氮化铝基板LED的光通量维持率（Lumen Maintenance）比氧化铝基板高出15%以上，这是物理材料属性决定的硬实力。”—— 某知名光电研究院资深工程师
陶瓷封装在350-700mA高电流驱动下的热管理优势
我们的 HC3535SA3IR7-1C45 型号支持最高700mA的电流。在这样大的电流冲击下，传统的PPA或EMC塑料支架不仅散热跟不上，支架本身还会因为高温发黄、变脆。
恒彩电子采用的氮化铝陶瓷基板，不仅散热好，而且它的热膨胀系数与LED芯片非常接近。这意味着在冷热冲击（比如VR设备频繁开关机）的循环中，芯片和基板之间不会因为“热胀冷缩”不一样而产生内应力，从而避免了内部金线断裂的风险。
30度小角度光学的技术优势与应用场景
光学的魅力在于“控制”。普通的LED如果不加透镜，光是向四面八方发散的（朗伯体分布）。但在眼动追踪、虹膜识别这种应用里，我们需要的是一把“光剑”，而不是一个“灯泡”。
辐射强度(Radiant Intensity)与光束角的几何关系
这里有一个关键概念：辐射强度（mW/sr）。
如果你把同样功率的光，从120度压缩到30度，中心点的辐射强度会呈几何级数增长。对于30度3535氮化铝陶瓷灯珠来说，这意味着我们可以用更小的功率，把红外光“打”得更远、更透。
在VR头显内部，空间极其狭小。如果使用广角光源，红外光会照射到透镜筒壁、面罩边缘，产生大量的杂散光（Crosstalk）。这些杂散光一旦进入摄像头，就会形成噪点，干扰算法判断。30度的小角度设计，完美规避了这个问题，让光束直达眼球，干净利落。
740nm红外波段在眼动追踪与生物识别中的独特价值
波长的选择，是一门平衡的艺术。740nm位于深红光与红外光的交界处，人眼虽然能看到一点点微弱的红曝，但它的穿透力和感光效率却是无与伦比的。
740nm波长在CMOS传感器上的量子效率(QE)表现
在恒彩电子的实验室里，我们对比测试了不同波段在主流传感器上的表现。740nm的信号强度往往是940nm的两倍以上。这对于追求高刷新率（90Hz或120Hz）的VR设备至关重要，因为曝光时间短，进光量少，必须依靠高灵敏度的波段来弥补。
小贴士：如果你的应用场景对“隐蔽性”要求不是极端严格（比如不是军用夜视），那么选择740nm绝对是性价比最高的方案，因为你可以大幅降低功耗。
红外补光在虹膜识别中的穿透力与安全性分析
除了VR，740nm在虹膜识别中也有大用处。相比于可见光，740nm红外光能更好地穿透墨镜或有色眼镜，甚至能穿透部分美瞳，清晰地照亮虹膜纹理。同时，由于它依然属于非电离辐射，只要功率控制在安全范围内（符合IEC 62471标准），对人眼是完全安全的。
HC3535SA3IR7-1C45规格详析：电气特性与可靠性设计
说完了理论，我们来看看这颗HC3535SA3IR7-1C45灯珠的“肌肉”参数。
| 参数项目 | 规格数值 | 备注 |
|---|---|---|
| 产品尺寸 | 3.45 * 3.45 * 4.2mm | 标准3535封装，兼容性强 |
| 工作电压 | 1.4 - 1.8V | 低压直流，便于电路设计 |
| 驱动电流 | 350 - 700mA | 高功率密度，爆发力强 |
| 波长 | 740nm (±5nm) | 窄波段，光谱纯度高 |
| 发光角度 | 30° | 集成透镜，无需二次光学 |
| 热阻 | < 5°C/W | 氮化铝陶瓷带来的超低热阻 |
多条金线键合工艺，更可靠，更稳定
在封装环节，我们使用了多条金线工艺（Multi-gold wire）。为什么要用多条？因为在大电流工作时，单条金线就像独木桥，不仅电阻大，还容易烧断。多条金线并联，就像多车道并行，不仅降低了导通电阻，减少了发热，更重要的是提供了“冗余备份”——万一其中一条线出了问题，灯珠依然能正常工作，这对于不能轻易拆修的VR设备来说，是巨大的可靠性保障。
想要了解更多关于我们封装工艺的细节，可以访问我们的官网，里面有更详细的实验室数据。
技术对比：陶瓷封装3535 LED与传统EMC/PPA封装的区别
为了让大家更直观地理解氮化铝陶瓷的价值，我们做了一个简单的对比：
| 特性 | 氮化铝陶瓷封装 (AlN) | EMC 封装 | PPA 塑料封装 |
|---|---|---|---|
| 热导率 | 极高 (170-230 W/mK) | 中等 (0.8-3 W/mK) | 低 (< 0.5 W/mK) |
| 耐高温性 | 极佳 (>1000°C) | 良好 (250°C) | 一般 (120°C) |
| 气密性 | 优异 (抗硫化) | 良好 | 较差 (易吸湿) |
| 热膨胀匹配 | 与芯片匹配度高 | 匹配度一般 | 匹配度差 |
| 适用场景 | 大功率、高精密、严苛环境 | 中功率照明 | 指示灯、低端照明 |
耐高温性能与气密性
在回流焊过程中，温度会达到260度。塑料支架这时候很容易发生微小的形变，导致内部金线受力。而陶瓷基板稳如泰山。此外，陶瓷材料天生具有优异的气密性，能有效阻挡空气中的硫元素侵入。硫化是LED的“癌症”，会导致银层发黑、死灯。对于需要长期稳定工作的B端设备，抗硫化能力是采购时的必考题。
常见技术问答
Q: 30度小角度灯珠在安装时对贴片精度有什么特殊要求？由于发光角度很窄（30度），光的方向性很强。如果贴片歪了，光斑的位置就会发生较大偏移。因此，建议使用高精度的贴片机，并在PCB设计时预留好光学定位孔，确保光源光轴与透镜或传感器中心对齐。
Q: 如何计算740nm灯珠在700mA驱动下的实际结温？公式为：$Tj = Ts + (R{js} \times P)$。其中，$Ts$是焊点温度（可以通过热电偶测得），$R_{js}$是热阻（我们这款产品小于5°C/W），$P$是电功率（电压x电流）。由于氮化铝的热阻极低，你会发现即使在大功率下，结温也能控制在非常安全的范围内。
Q: 氮化铝陶瓷灯珠是否兼容标准的回流焊温度曲线？完全兼容。实际上，由于陶瓷耐热性更好，它比塑料封装更能承受无铅回流焊的高温挑战，不仅不会变形，还能减少回流焊过程中的热损伤。
用“芯”光点亮虚拟现实
在VR/AR这个拼参数、拼体验的赛道上，光源往往是容易被忽视但又至关重要的那一环。一颗优秀的30度3535氮化铝陶瓷740nm灯珠，不仅仅是一个发光元件，它是连接现实与虚拟的桥梁。
恒彩电子核心团队拥有近二十年的封装技术背景，我们深知，在“元宇宙”的宏大叙事下，正是这些微小而精密的光学器件，支撑起了每一次精准的眼动交互和每一次沉浸式的视觉体验。如果你正在寻找高可靠性、高性能的红外光源解决方案，这款产品绝对值得你纳入BOM清单。
