ESP8266开发入门教程(基于Arduino)：从0到1点亮RGB灯（含电路、代码与参数详解）

大家好，我是恒彩电子的小编！刚接触物联网开发时，我最兴奋的项目就是用ESP8266控制一颗RGB灯，看着它在我的指令下变换出各种炫彩光芒。但过程并非一帆风顺，我踩过共阳共阴接反的坑，纠结过限流电阻怎么选，还因为引脚选错导致板子不停重启。这篇教程，就是我把所有经验和教训浓缩成的终极指南，希望能帮你从0到1，顺利点亮属于你的第一颗RGB灯，并真正理解背后的原理。

• ESP8266能直驱RGB灯吗？小功率（~20mA/通道）的可以，但接大功率灯珠或灯带时，为保证亮度和安全，必须使用MOSFET等外部驱动电路。
• 共阳极RGB灯为何analogWrite值越大越暗？因为共阳灯是高电平公共端，低电平点亮。所以PWM占空比越高（信号为高电平时间越长），灯反而越暗。你需要用(最大值-亮度值)的方式反转逻辑。
• ESP8266的analogWrite范围是0-255还是0-1023？新版ESP8266ArduinoCore（3.0及以后）默认是0-255，与标准Arduino一致。但你可以用analogWriteRange(1023);改回10位精度。
• ESP8266PWM频率设多少不闪？芯片数据手册建议PWM频率在100Hz到1kHz之间。通常设置在400Hz以上，人眼就基本感觉不到闪烁，拍照也更不容易出现条纹。

硬件准备与核心原理：搞懂RGB灯与PWM调光

动手之前，让我们先弄清楚手头的家伙事儿和它们的工作原理。这不仅能让你顺利完成项目，更能让你在遇到问题时，知道从何下手。

必备物料清单

• ESP8266开发板：NodeMCU、WemosD1Mini都是不错的选择，它们引出了足够多的GPIO，且自带USB转串口，方便你上传代码和供电。
• RGBLED：最关键的元件。它有4个引脚，可以是共阳极（CommonAnode）或共阴极（CommonCathode）。
• 面包板与杜邦线：用于无焊接快速搭建电路。
• 限流电阻：通常需要3个，阻值在100Ω到330Ω之间，用于保护LED不被烧坏。
• Micro-USB数据线：用于连接电脑和ESP8266。

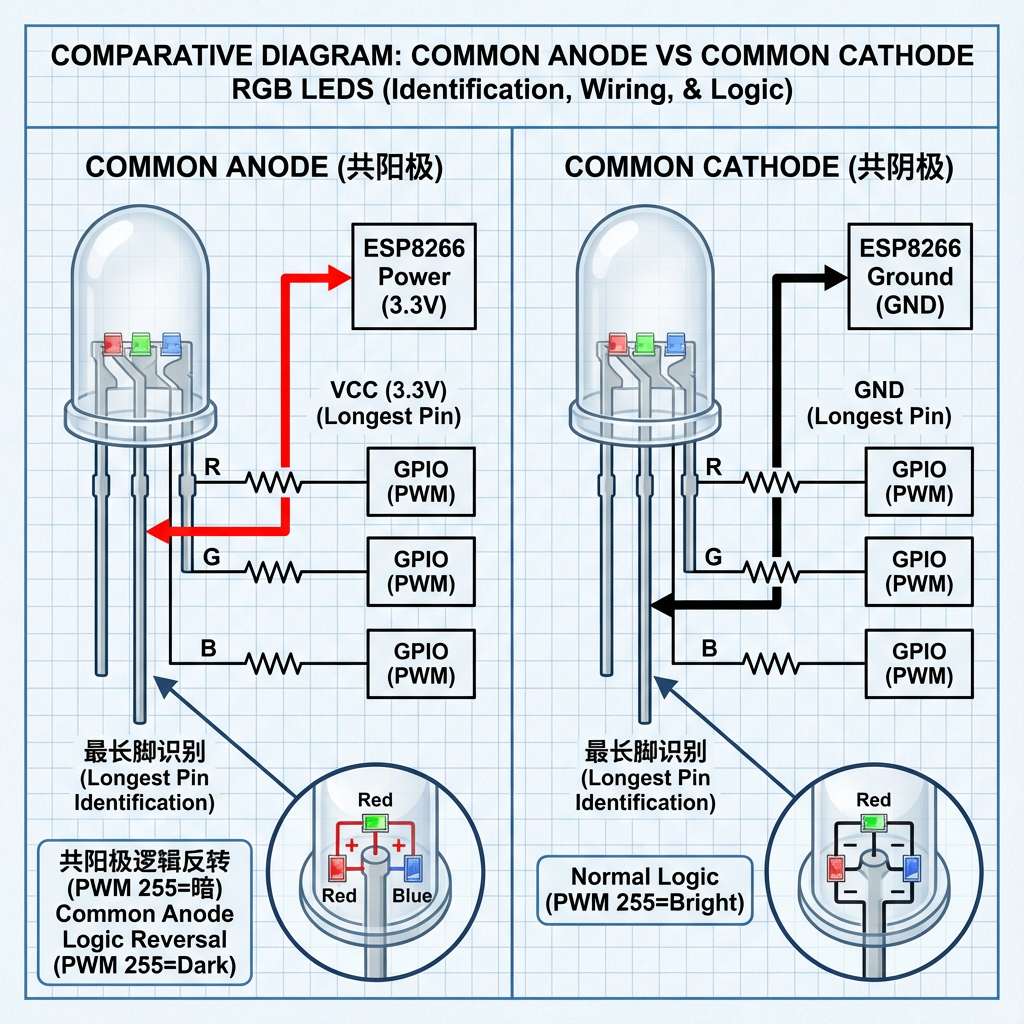

RGB灯是共阳还是共阴？一眼判断法与接线差异

拿到一颗4脚RGB灯，怎么知道它是共阳还是共阴？

1. 看引脚长度：通常最长的那根引脚就是公共端。
2. 看内部结构：透过透明的灯珠外壳，你会看到三个小小的发光芯片，其中一端的引脚架是连在一起的，这就是公共端。
3. 万用表测试：调到二极管档，用红表笔和黑表笔去测试。如果红表笔接最长脚，黑表笔碰触其他三脚能点亮对应颜色，那就是共阳极。反之，则是共阴极。

接线差异巨大：

• 共阳极(CommonAnode,CA)：最长脚接3.3V，R/G/B三色引脚分别接到ESP8266的GPIO口。GPIO输出低电平（LOW）时，灯亮。
• 共阴极(CommonCathode,CC)：最长脚接GND，R/G/B三色引脚接到GPIO口。GPIO输出高电平（HIGH）时，灯亮。

如果你接线后发现颜色完全不对，比如想亮红色结果亮了蓝绿色，99%的可能是你把共阳灯当共阴灯接了（或者反过来），并且控制逻辑也没反转。

PWM调光如何实现三色混光？理解占空比与亮度关系

ESP8266的GPIO口只能输出高电平（3.3V）和低电平（0V），怎么控制灯的亮度呢？答案是PWM（脉冲宽度调制）。

想象一下你快速地开关一个灯，如果开的时间长、关的时间短，它看起来就很亮；反之，就很暗。PWM就是利用这个原理，在一个极短的周期内，调整高电平信号所占的比例（即占空比），来模拟出0到100%的亮度。

RGB灯就是把红（R）、绿（G）、蓝（B）三个LED封装在一起。我们用三路独立的PWM信号分别控制这三个颜色的亮度，根据三原色混光原理，就能混合出成千上万种颜色了。比如，R和G都开到最大，B关闭，就能得到黄色。

技术细节：ESP8266PWM参数与引脚选择

理论搞懂了，现在来看ESP8266在ArduinoIDE下的具体实现。这部分是技术核心，也是最多新手踩坑的地方。

ESP8266ArduinoCore的PWM函数

在ArduinoIDE中，我们主要使用analogWrite(pin,value)函数来输出PWM信号。

• analogWrite(pin,value):在指定的pin上输出一个PWM波。value的范围决定了亮度级别。
• analogWriteRange(range):这是ESP8266特有的。它可以设置value的最大值。默认是255（8位精度），但你可以设为1023（10位精度）以获得更细腻的调光。
• analogWriteFreq(frequency):设置PWM的频率。默认通常是1kHz，对于大多数视觉应用已经足够。

ESP8266的PWM是通过软件模拟实现的，其频率和分辨率会相互影响。根据官方资料，PWM频率范围可从100Hz调至1kHz。提高频率可以减少视觉闪烁，尤其是在用摄像头拍摄时。

安全第一：推荐使用的GPIO引脚与必须避开的“启动脚”清单

不是所有GPIO都能随便用！ESP8266有些引脚在启动时需要保持特定的电平，如果接了LED和电阻，可能会改变该引脚的默认状态，导致开发板无法启动或反复重启。

强烈推荐使用的GPIO引脚：

• GPIO4(D2onNodeMCU)
• GPIO5(D1onNodeMCU)
• GPIO12(D6onNodeMCU)
• GPIO13(D7onNodeMCU)
• GPIO14(D5onNodeMCU)

务必避开或谨慎使用的引脚：

• GPIO0:启动时为低电平会进入刷机模式。
• GPIO2:启动时需保持高电平。
• GPIO15:启动时需保持低电平。
• GPIO6到GPIO11:用于连接外部Flash，绝对不能用。
• RX,TX(GPIO3,GPIO1):用于串口通信和代码上传，占用它们会导致你无法调试和上传新程序。

特别注意：esp826601s控制rgb灯的可用引脚与板载LED差异

如果你用的是小巧的ESP-01S模块，可用GPIO非常有限。通常只有GPIO0和GPIO2被引出。正如上面所说，这两个都是“启动脚”，使用时要特别小心。建议只在确认电路不会影响启动电平的情况下使用，或者配合合适的上拉/下拉电阻。

另外，ESP-01和ESP-01S的板载蓝色LED连接的引脚不同，编程时使用LED_BUILTIN宏定义可以更好地兼容。

esp8266控制led灯原理图：从直驱到MOSFET驱动

电路连接是项目的骨架。我们从最简单的直驱电路开始，再讨论何时需要更专业的驱动方案。

基础电路：单颗RGB灯直驱接线图（必须共地）

这个电路适用于驱动单颗小功率RGB指示灯。假设我们用的是一颗共阳极RGB灯。

接线步骤：

1. 将RGB灯最长的引脚（公共阳极）连接到ESP8266的3V3引脚。
2. 将红色（R）引脚串联一个电阻（例如220Ω），然后连接到GPIO5(D1)。
3. 将绿色（G）引脚串联一个电阻（例如100Ω），然后连接到GPIO4(D2)。
4. 将蓝色（B）引脚串联一个电阻（例如100Ω），然后连接到GPIO14(D5)。
5. 最重要的一步：确保ESP8266的GND和你的LED电路是连接在一起的，即“共地”。如果外部电源和ESP8266分开供电，它们的GND必须相连。

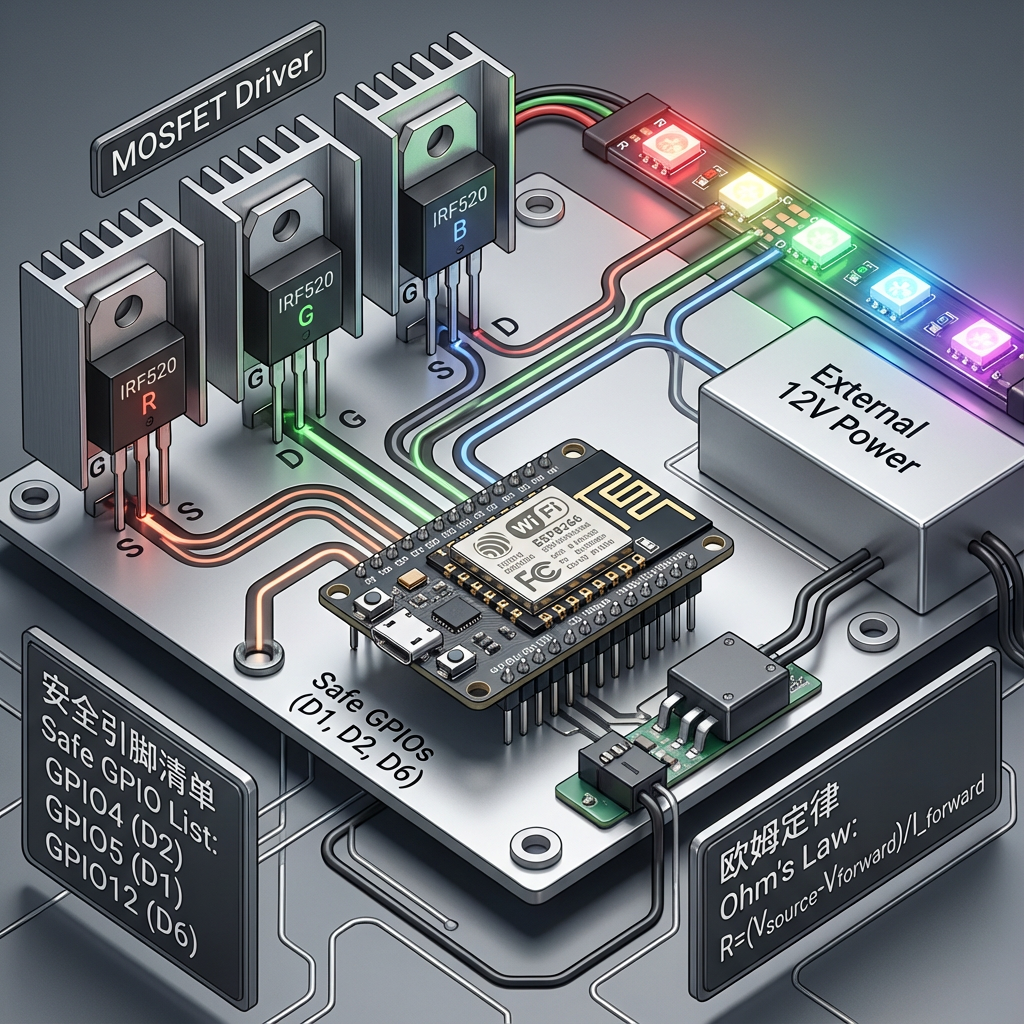

进阶电路：使用MOSFET驱动大功率RGB灯珠或灯带

ESP8266的GPIO口输出电流非常小，最大约12mA。如果你想驱动需要几百mA甚至几A电流的大功率RGB灯珠或RGB灯带，直驱会立刻烧毁芯片。这时，就需要用MOSFET作为电子开关。

工作原理：ESP8266的GPIO口只输出一个微弱的PWM信号到MOSFET的栅极（Gate），这个小信号足以控制MOSFET的导通和关断。而真正的大电流，则从一个独立的外部电源（如5V或12V）流过MOSFET的漏极（Drain）和源极（Source），再流向RGB灯。这样，ESP8266就安全地“隔岸观火”了。

在商业智能照明产品中，几乎无一例外地使用MOSFET或专用LED驱动IC。这不仅是为了驱动能力，更是为了保证产品的稳定性、安全性和寿命。选择高品质、参数明确的灯珠至关重要，例如恒彩电子提供的RGB/RGBW系列，其详细的VF、IF参数能帮助工程师精确设计驱动电路。

电路安全：如何为不同颜色的LED计算合适的限流电阻？

限流电阻不是随便选的，它的大小决定了流过LED的电流，直接影响亮度和寿命。计算公式是欧姆定律：

R=(Vsource-Vforward)/I_forward

• R:你要计算的电阻值（单位：欧姆Ω）。
• V_source:供电电压（ESP8266是3.3V）。
• V_forward(VF):LED的正向压降。这个值红、绿、蓝都不同，需要查阅LED的数据手册。通常红色VF最低（约1.8-2.2V），蓝和绿较高（约3.0-3.4V）。
• I_forward:你希望流过LED的电流（单位：安培A）。安全起见，一般设为10-15mA（即0.01-0.015A）。

示例（共阴灯）：假设电源3.3V，目标电流15mA(0.015A)，红色VF=2.0V，蓝色VF=3.2V。

• 红色电阻R_red=(3.3-2.0)/0.015≈87Ω(可选100Ω)
• 蓝色电阻R_blue=(3.3-3.2)/0.015≈7Ω(可选10Ω或更高，因为压差很小，电流不易控制)

Tip:因为不同颜色VF不同，要达到视觉上的“白平衡”，三路电阻值往往是不同的。如果图省事用了三个一样的电阻，最终混合出的白色可能会偏色。

完整Arduino示例代码：实现颜色控制与动态效果

理论和硬件都准备好了，让我们用代码赋予它生命！

基础代码：点亮单色与混合白光

这段代码演示了如何初始化引脚，并分别点亮红、绿、蓝三色，最后混合出白色。注意，这是针对共阳极RGB灯的，value越小灯越亮。

//定义共阳极RGB灯连接的GPIO引脚#defineRED_PIN5//D1#defineGREEN_PIN4//D2#defineBLUE_PIN14//D5voidsetup(){//设置引脚为输出模式pinMode(RED_PIN,OUTPUT);pinMode(GREEN_PIN,OUTPUT);pinMode(BLUE_PIN,OUTPUT);//ESP8266ArduinoCorev3+默认PWM范围是255(8-bit)//如果想用10-bit精度，可以在setup()中加入://analogWriteRange(1023);Serial.begin(115200);Serial.println("RGBLEDTest!");}voidloop(){Serial.println("DisplayingRed");setColor(255,0,0);//亮红色delay(1000);Serial.println("DisplayingGreen");setColor(0,255,0);//亮绿色delay(1000);Serial.println("DisplayingBlue");setColor(0,0,255);//亮蓝色delay(1000);Serial.println("DisplayingWhite");setColor(255,255,255);//混合白色delay(1000);Serial.println("TurningOff");setColor(0,0,0);//全部关闭delay(1000);}//封装一个设置颜色的函数(针对共阳极)voidsetColor(intr,intg,intb){//共阳极逻辑反转：值越大越暗analogWrite(RED_PIN,255-r);analogWrite(GREEN_PIN,255-g);analogWrite(BLUE_PIN,255-b);}

动态效果实现：编写RGB呼吸灯与彩虹渐变过渡代码

静态颜色太单调？来试试呼吸灯和彩虹渐变吧！这需要用到一些简单的数学运算。

//在上面的代码基础上，替换loop()函数voidloop(){//实现一个蓝色呼吸灯效果Serial.println("BreathingBlue...");for(inti=0;i<256;i++){setColor(0,0,i);delay(5);}for(inti=255;i>=0;i--){setColor(0,0,i);delay(5);}//实现一个简单的彩虹渐变Serial.println("RainbowCycle...");//从红到绿for(inti=0;i<256;i++){setColor(255-i,i,0);delay(10);}//从绿到蓝for(inti=0;i<256;i++){setColor(0,255-i,i);delay(10);}//从蓝到红for(inti=0;i<256;i++){setColor(i,0,255-i);delay(10);}}

B端选型参考：RGB/RGBW灯珠关键参数与合规标准

如果你正在开发一款商业产品，比如智能氛围灯、舞台灯或机器视觉光源，那么选择一颗合适的LED灯珠就不仅仅是点亮那么简单了。你需要像专业工程师一样读懂规格书。

LED灯珠关键光电参数

• VF(ForwardVoltage):正向压降。直接影响驱动电路设计和限流电阻计算。
• IF(ForwardCurrent):正向电流。灯珠在额定亮度下的工作电流，是计算功耗和选择驱动能力的关键。
• Wavelength(波长):决定了光的颜色。例如，红色通常在620-630nm。
• LuminousFlux(光通量):单位流明(lm)，表示光的总亮度。
• ViewingAngle(视角):光线发散的角度，决定了光斑的大小和均匀度。

可靠性与合规性标准解读

对于B端客户来说，产品的可靠性和合规性是生命线。

根据TrendForce的分析，2024年全球LED市场产值预计将增长至130亿美元。在这个巨大的市场中，只有符合国际标准的产品才能获得高端客户的信赖。

• IESLM-80:一项衡量LED光通维持率的行业标准。通过LM-80测试，意味着该灯珠的寿命和光衰表现有可靠的数据支撑。
• IEC/EN62471:评估灯和灯系统的光生物安全标准。对于可能被人眼直视的高亮度或特定波段光源（如UV），此认证至关重要。
• RoHS:限制在电子电气产品中使用某些有害物质的指令。是产品进入欧盟等市场的强制性要求。

选择像恒彩电子这样能提供完整光电参数、并通过ISO9001、EN62471、RoHS等认证的供应商，可以极大降低你的产品开发风险和供应链管理成本。

常见问题与解答

为什么我的ESP8266一接灯就不断重启或无法上传程序？很可能是你使用了“启动敏感脚”（如GPIO0,2,15）并且外部电路影响了其启动电平。尝试换到D1,D2,D5,D6,D7这些安全的GPIO上。另外，检查USB供电是否充足，尤其是在驱动多个设备时。

如何用ESP8266实现更顺滑的RGB颜色渐变？秘诀在于使用HSV（色相、饱和度、明度）颜色空间而不是RGB。在HSV空间里，你只需要改变H（色相）一个值，就能平滑地扫过整个色谱，然后再转换回RGB值赋给analogWrite。这比在RGB三维空间里计算路径要简单和自然得多。

ESP8266如何同时控制OLED屏幕和RGB灯？完全可以！OLED屏幕通常使用I2C接口（SDA,SCL引脚），在NodeMCU上一般是D2(GPIO4)和D1(GPIO5)。你可以将RGB灯接到其他非I2C的推荐GPIO上，比如D6,D7,D8。在代码中，分别初始化和调用OLED库与PWM控制函数即可。

想控制WS2812这类可寻址RGB灯带，和普通RGB灯有什么区别？普通RGB灯需要3路PWM信号控制整体颜色。而WS2812（或称为NeoPixel）是可寻址的，它只需要一个数据引脚，就能通过发送一串数据来独立控制灯带上每一颗LED的颜色和亮度。你需要使用专门的库，如Adafruit_NeoPixel或FastLED来驱动它。
