记得我刚接触单片机编程那会儿，第一次用C语言点亮一颗小小的LED灯，那种兴奋感至今难忘。现在，我们将挑战一个更有趣的目标：控制一整条5050RGB内置IC灯带，让它随心所欲地变换色彩，实现令人惊叹的流水灯效。如果你是一名电子爱好者、创客或工程师，想知道如何用C语言玩转这些神奇的灯珠，那么这篇文章就是为你准备的。
核心思路：通过单片机（如常见的51/52系列）的单个I/O口，发送精确时序的脉冲信号。
数据结构：每个灯珠需要24位数据来定义其颜色（8位绿+8位红+8位蓝）。
控制方式：数据像火车一样，从第一个灯珠的DIN口进入，经过处理后，从DO口传给下一个灯珠。
必备工具：你需要一块51/52单片机开发板、一条5050RGB内置IC灯带、C语言编程环境（如Keil）以及一些杜邦线。
关键代码：核心在于编写一个能模拟“0码”和“1码”不同高低电平持续时间的函数。
实现效果：通过循环发送不同的颜色数据，就能轻松实现流水灯、彩虹渐变等酷炫光效。

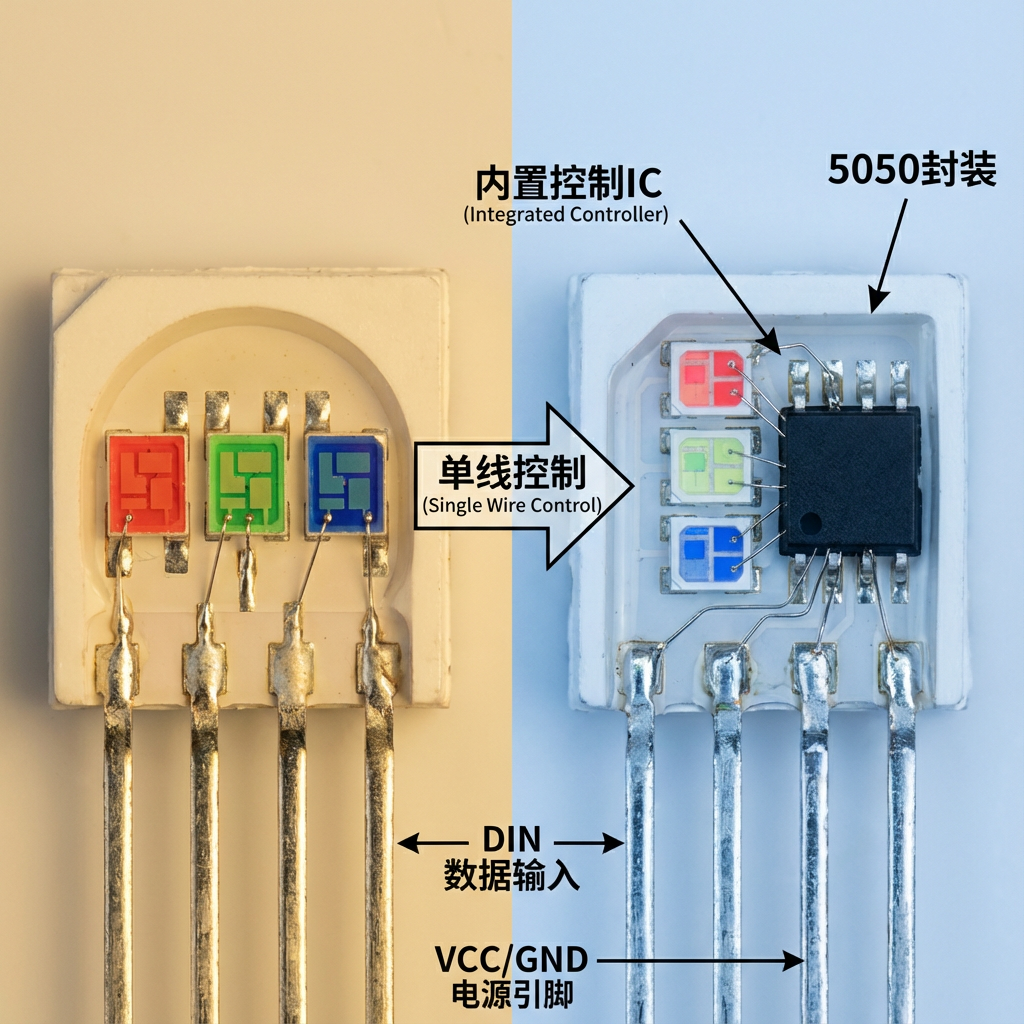

什么是5050RGB内置IC灯珠？工作原理解析
你可能对5050RGB灯珠不陌生，但“内置IC”又是什么意思呢？简单来说，这是一种智能化的升级。传统的RGB灯带需要多条控制线来分别控制红、绿、蓝三种颜色，而且整条灯带只能显示同一种颜色。而内置IC的灯珠，顾名思义，在每一颗5050灯珠内部都集成了一颗微小的控制芯片（IC）。
5050RGB灯珠与内置IC的集成优势
这种集成设计带来了革命性的变化。它让每一颗灯珠都变成了一个独立的“像素点”，可以单独控制其颜色和亮度。所有灯珠通过一根数据线（DIN/DO）串联起来，大大简化了电路连接和控制逻辑。你只需要一个单片机的I/O口，就能控制成百上千颗灯珠，创造出复杂的动态效果，这对于传统的控制方式来说是难以想象的。
数据传输协议：单线归零码时序详解
这些智能灯珠是如何“听懂”指令的呢？它们遵循一种叫做“单线归零码”的通信协议。这个协议的核心在于利用高电平脉冲的持续时间来区分“0”和“1”。
发送“1”码：通常是较长的高电平+较短的低电平。
发送“0”码：通常是较短的高电平+较长的低电平。通过精确控制这些微秒（μs）级别的延时，单片机就能将一串由“0”和“1”组成的24位RGB数据（例如，绿色8位+红色8位+蓝色8位）准确无误地发送给第一个灯珠。第一个灯珠接收并“锁存”这24位数据后，会将后续的数据原封不动地传给下一个灯珠，以此类推。
RGBvsRGBW灯带：我应该如何选择？
在选择灯带时，你可能还会遇到RGBW这个选项。它与RGB的主要区别在于多了一颗独立的白色（White）LED芯片。
RGB灯带：通过混合红、绿、蓝三色光来产生白色，但这种混合白通常会偏冷或偏暖，不够纯正。
RGBW灯带：拥有专门的白色芯片，可以提供更纯净、更高亮度的白光，同时也能实现丰富的彩色变化。如果你的项目对白光效果有较高要求，比如用于主照明或需要高显色性的场合，RGBW是更好的选择。如果你的主要目的是创造多彩的氛围灯效，那么性价比更高的RGB灯带就足够了。
硬件准备：搭建单片机控制RGB灯带的基础电路
理论讲完了，让我们动手实践吧！搭建正确的硬件电路是成功的第一步。这个过程并不复杂，但有几个关键点需要特别注意，尤其是电源部分，否则可能会损坏你的灯带或单片机。
必备组件清单与选型建议
微控制器：51/52系列单片机（如STC89C52）是入门的绝佳选择，价格便宜且资料丰富。Arduino等开发板也是不错的替代品。
RGB灯带：选择内置IC的5050灯带，注意其工作电压（通常为5V）。
电源：一个独立的5V电源。切勿直接使用单片机开发板的5V引脚为整条灯带供电！
杜邦线：用于连接电路。
电容：在电源正负极之间并联一个1000μF左右的电解电容，可以稳定电压，保护灯带。
根据GlobalLEDLightingMarketReport的数据，可定制化的智能照明解决方案需求正以每年6.5%的速度增长。掌握单片机控制技术，正是顺应了这一关键趋势。
电路连接51/52单片机与5050灯带的正确接线方式（VCC,GND,DIN）
连接非常简单，请遵循以下步骤：
GND(地线)连接：将灯带的GND、单片机的GND以及外部电源的负极（GND）连接在一起。这是最重要的一步，共地是保证信号正常传输的前提。
VCC(电源)连接：将灯带的VCC连接到外部5V电源的正极。
DIN(数据输入)连接：选择单片机的一个I/O口（例如P1.0），用杜邦线将其与灯带的DIN引脚相连。
(这是一个示意图，具体引脚请根据你的单片机型号确定)
电源注意事项：如何为不同长度的灯带提供充足稳定的供电
这是新手最容易犯错的地方。一颗全亮的5050RGB灯珠最大电流约60mA。如果你的灯带有30颗灯珠，理论峰值电流就是30*60mA=1.8A。单片机开发板上的稳压芯片根本无法提供这么大的电流。
Tip：一个简单的经验法则是，每米60灯的5050灯带，建议配备至少5V2A的电源。如果灯带很长（超过5米），建议从两端同时供电，以避免末端灯珠因电压下降而亮度变暗或颜色失真。
C语言编程实战：从点亮第一个LED开始
硬件就绪，现在轮到软件登场了。我们将使用C语言，一步步编写驱动代码，最终点亮你的RGB灯带。这里的代码以常见的51单片机和KeilC51环境为例。
步骤一：配置单片机I/O口并编写延时函数
我们需要定义好用于控制灯带的I/O口，并编写一个精确的微秒级延时函数。由于内置IC对时序要求非常严格，延时函数的精度至关重要。我们可以使用_nop_()空指令来进行微调。
#include#includesbitLED_PIN=P1^0;//定义控制引脚//简单的微秒延时函数（需根据晶振频率精确调试）voiddelay_us(unsignedintus){while(us--){_nop_();_nop_();//根据你的晶振和编译器进行微调}}步骤二：编写发送单个字节（8位）数据的函数
有了延时函数，我们就可以编写发送一个字节（8位数据）的函数了。这个函数会从高位到低位，依次判断每一位是0还是1，并调用相应的时序来发送。
//发送一个字节(8位)数据voidsend_byte(unsignedchardat){unsignedchari;for(i=0;i<8;i++){if(dat&0x80){//发送1LED_PIN=1;delay_us(1);//1码高电平时间，约0.8usLED_PIN=0;delay_us(0);//1码低电平时间，约0.45us}else{//发送0LED_PIN=1;delay_us(0);//0码高电平时间，约0.4usLED_PIN=0;delay_us(1);//0码低电平时间，约0.85us}dat<<=1;}}步骤三：封装发送24位RGB颜色数据的函数（G-R-B顺序）
最后，我们将发送字节的函数封装起来，创建一个发送24位RGB数据的函数。请注意，大多数内置IC的数据顺序是GRB（绿-红-蓝），而不是我们习惯的RGB。
//发送24位颜色数据(GRB顺序)voidsend_pixel(unsignedcharr,unsignedcharg,unsignedcharb){send_byte(g);//先发绿色send_byte(r);//再发红色send_byte(b);//最后发蓝色}//复位信号，让数据生效voidreset_led(){LED_PIN=0;delay_us(300);//保持低电平超过50us即可}
现在，你只需要调用send_pixel(255,0,0)就能点亮一颗红色的灯，调用reset_led()让颜色生效。
核心代码示例：用C语言实现流水灯等动态光效
点亮一颗灯只是开始，真正的乐趣在于创造动态效果。下面是一些经典效果的实现思路和代码片段，你可以直接借鉴或在此基础上发挥创意。
基础流水灯效果：51单片机串口控制led流水灯程序逻辑
流水灯的原理很简单：依次点亮每一颗灯珠，然后熄灭，形成流动的效果。
#defineLED_NUM30//假设灯带上有30颗灯voidflowing_light(){inti;while(1){for(i=0;i<LED_NUM;i++){send_pixel(0,255,0);//点亮当前灯为绿色reset_led();//刷新显示delay_ms(50);//流动速度send_pixel(0,0,0);//熄灭当前灯reset_led();}}}在这个代码片段中，每次循环只点亮一颗灯，然后立即熄灭它，并进入下一次循环点亮下一颗灯，从而实现了“流动”的视觉效果。
颜色渐变效果：如何通过循环改变RGB值实现平滑过渡
要实现颜色从红到绿的平滑渐变，我们可以使用一个循环，逐渐减少红色（R）的值，同时增加绿色（G）的值。
voidred_to_green_fade(){inti;for(i=0;i<256;i++){//让所有灯都显示同一种渐变色for(intj=0;j<LED_NUM;j++){send_pixel(255-i,i,0);}reset_led();delay_ms(10);//控制渐变速度}}复杂效果编程思路：如何创建呼吸灯与彩虹流水灯效果
呼吸灯：通过正弦函数或简单的线性增减来改变灯珠的亮度值（R,G,B同比例变化），模拟呼吸的明暗变化。
彩虹流水灯：这需要一点数学知识。你可以使用色相环（HSV/HSL色彩模型）的概念。固定饱和度（S）和亮度（V/L），然后在一个循环中不断改变色相（H）的值，再将HSV转换为RGB值发送给灯珠。这样就能生成一个平滑过渡的彩虹色带，让它在灯带上流动起来。
“在嵌入式开发中，对时序的精确控制是实现许多通信协议的关键。使用示波器观察你生成的波形，并与芯片手册上的标准时序图进行对比，是调试这类问题的最有效方法。”
编程常见挑战与调试技巧
在编程过程中，你可能会遇到各种奇怪的问题，比如灯不亮、颜色不对、或者疯狂闪烁。别担心，这些都是常见现象，下面是一些排查思路和技巧。
问题排查：灯光颜色不准或闪烁的原因分析
颜色不准：最常见的原因是GRB顺序搞错。请确认你发送数据的顺序是否为“绿-红-蓝”。其次，检查电源电压是否稳定在5V，电压过低或不稳都会导致颜色漂移。
闪烁或无反应：大概率是时序问题。你编写的
delay_us()函数可能不够精确。不同的晶振频率、不同的编译器优化等级，都会影响延时。请参考芯片手册上的时序要求（通常在纳秒级别），耐心微调_nop_()的数量。只有第一颗灯亮：检查你的代码逻辑，是否在发送完所有灯珠的数据后才调用
reset_led()。如果每发送一颗灯的数据就复位一次，那么数据将无法传递到后面的灯珠。
时序精度问题：如何确保C语言延时函数的准确性？
对于51单片机，最可靠的方法是使用定时器来生成精确延时，而不是依赖for循环或_nop_()。虽然前者代码稍显复杂，但它不受编译器优化和CPU负载的影响，能提供最稳定的时序保证。对于更高级的MCU（如STM32），可以使用硬件定时器的PWM功能或DMA来直接驱动，彻底解放CPU。
代码优化：提升LED控制程序效率的最佳实践
当需要控制大量灯珠并实现复杂动画时，效率就变得至关重要。一个好的实践是预先计算好一帧动画所需的所有颜色数据，并将其存储在一个数组中。然后，编写一个高效的函数，一次性将整个数组的数据快速发送出去，而不是在主循环里实时计算每个像素的颜色。这可以大大减少CPU的计算负担，让动画更加流畅。
为何选择恒彩电子作为您的高品质LED光源伙伴？
一个完美的灯光项目，不仅需要精妙的软件控制，更离不开高品质、高可靠性的硬件支持。灯珠的质量直接决定了最终效果的色彩一致性、亮度和使用寿命。在这一点上，选择一个值得信赖的供应商至关重要。
近20年LED封装经验与先进生产技术
恒彩电子深耕LED封装行业近二十年，我们的核心团队拥有来自国内顶尖光学研究院的深厚技术背景。我们引进了世界级的高精密全自动生产设备，从源头上保证了每一颗灯珠的卓越品质。无论是SMD贴片灯珠还是大功率陶瓷系列，我们都坚持最高的工艺标准。
产品优势：提供高可靠性、高光效的5050RGB/RGBW系列灯珠
我们的5050RGB和RGBW系列灯珠，正是为满足您这类高端定制化项目而生。我们采用高品质芯片和封装材料，确保产品具有出色的光效、极佳的色彩一致性和超长的使用寿命。无论您的项目是小型的创客作品，还是大型的商业照明装置，我们的产品都能提供稳定可靠的表现。访问我们的官网，了解更多产品详情。
技术实力：拥有独立实验室与顶尖光学研发团队，确保卓越品质
创新是我们的核心驱动力。恒彩电子拥有独立的实验室和一流的研发团队，持续进行技术攻关与产品迭代。每一批产品在出厂前，都必须经过严格的测试，包括光色电性能测试、高低温冲击、长期老化测试等，确保交付到您手中的产品都符合最高的质量标准。
常见问题解答
C51单片机可以用来控制LED灯光吗？
绝对可以。C51单片机（如89C51/52系列）虽然性能不算强大，但通过C语言精确控制I/O口时序，完全能够驱动像5050内置IC这样的智能RGB灯带。它成本低廉，学习资源丰富，是入门此类项目的理想选择。
控制RGBLED灯带需要哪些编程库？
对于51单片机，通常不需要复杂的库，自己编写时序函数即可，这有助于你深入理解底层原理。对于Arduino平台，有非常成熟的库，如Adafruit_NeoPixel或FastLED，它们封装了所有底层细节，让你可以直接调用高级函数来设置颜色和动画，极大简化了开发过程。
5050RGB灯带在电子项目中最常见的用途是什么？
它的应用非常广泛！从电竞主机的酷炫机箱灯效、个性化键盘背光，到智能家居的氛围照明、商场橱窗的动态广告牌，再到可穿戴设备的指示灯，甚至是艺术装置，只要需要可编程的动态彩色光源，5050RGB灯带都是极具性价比和创造力的选择。
现在，你已经掌握了从硬件连接到C语言编程控制5050RGB灯带的全套知识。理论和代码都有了，是时候将你的创意变为现实了。不要害怕失败，每一次调试都是宝贵的学习经历。选择像恒彩电子这样高品质的灯珠，将为你的项目打下坚实的基础，让你的创意绽放出最绚丽的光彩。如果你在项目中有任何关于LED选型或技术上的疑问，欢迎随时联系我们，我们的专业团队将为你提供支持。
