大家好！我是恒彩电子的小编。在设计氛围灯时，我踩过不少坑，比如节奏灯反应迟钝，或者灯带长一点末端就发黄。最终我发现，要做出那种随音乐精准舞动的幻彩效果，核心就在于理解和用对“内置IC灯珠”。今天，我就把从原理到实践的完整经验分享给大家，让你彻底搞懂rgb灯音乐节奏灯，无论是DIY还是B端项目开发，都能少走弯路。
近几年，智能照明市场正在飞速发展。根据TheBusinessResearchCompany的数据，全球智能照明市场规模已从2023年的155.5亿美元增长到2024年的18.37亿美元，年复合增长率高达18.1%。这背后，正是像音乐节奏灯这类追求个性化、沉浸式体验的产品在驱动着增长。
想让灯光“听懂”音乐，并呈现出细腻的动态效果，关键在于选对核心发光单元。今天，我们将深入探讨这一切背后的技术核心——内置IC灯珠。
什么是音乐节奏灯及其工作原理？
简单来说，音乐节奏灯就是一套能将声音信号转换成动态光效的系统。它让光不再是静态的，而是有了“生命”，能跟随音乐的节拍、旋律和强度起舞。RGB角落灯、幻彩补光灯和各种全彩音乐节奏灯带，都是基于这个原理实现的。

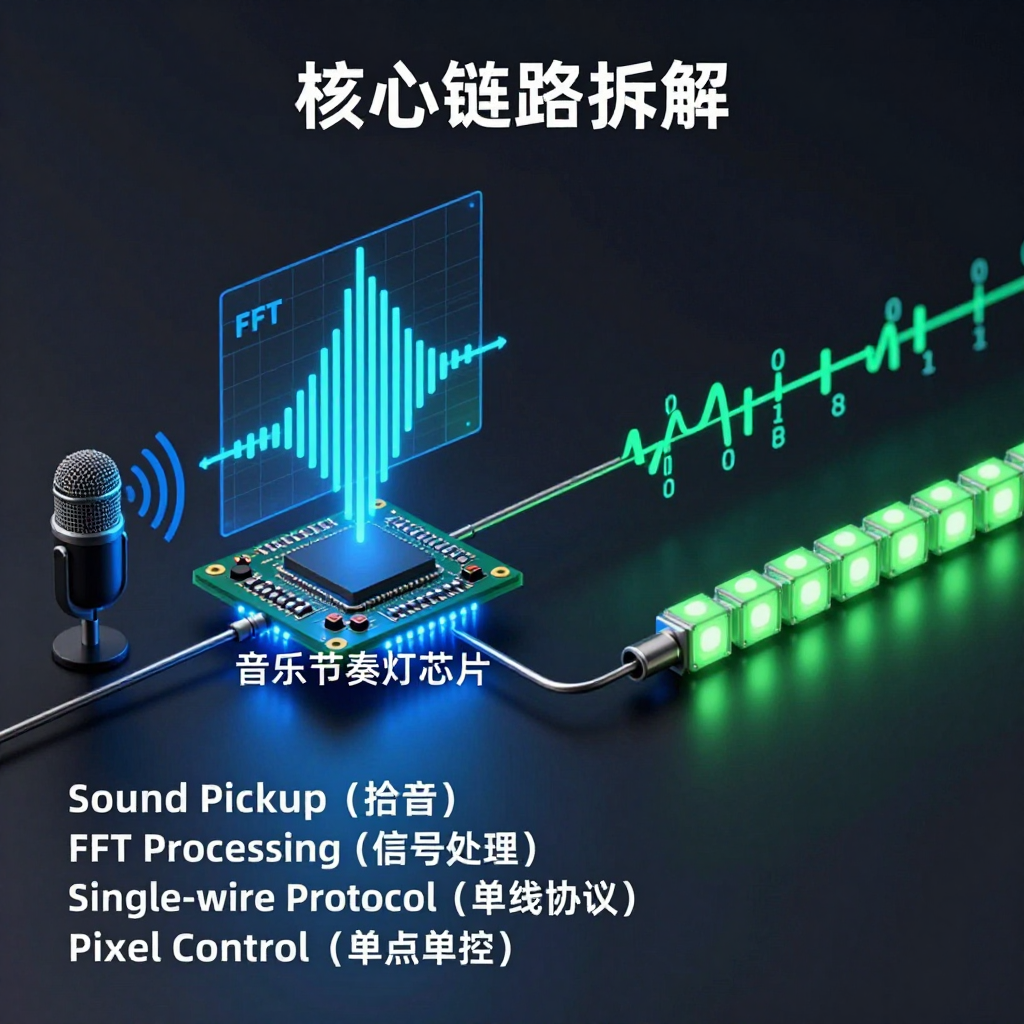

核心链路拆解：从声音信号到动态光效的完整过程
要让灯光跳舞，需要走完一套标准流程，就像一个迷你乐队指挥系统：
- 拾音（Input）：通过麦克风（MEMS或驻极体）捕捉环境中的声音信号，将其转换成模拟电信号。
- 信号处理（Process）：控制器里的音乐节奏灯芯片（通常是MCU）对电信号进行处理。它会进行滤波、放大，并通过快速傅里叶变换（FFT）等算法分析声音的频率和幅度，提取出节拍、鼓点等关键特征。
- 效果映射（Map）：控制器根据预设的算法，将提取出的音乐特征（如低音的强度、中音的节奏、高音的起伏）映射成具体的灯光指令，比如颜色、亮度、闪烁模式等。
- 数据传输（Transmit）：控制器将这些指令打包成特定协议的数据帧（如WS2812B协议），通过单根数据线发送出去。
- 灯效呈现（Output）：内置IC灯珠（也叫像素灯珠）接收到数据后，内部的IC芯片会“认领”属于自己的那部分数据，并精确控制自己发光的颜色和亮度。然后，它会将剩余的数据“接力”给下一个灯珠，形成一串华丽的动态效果。
拾音模块的关键技术：FFT、节拍检测、AGC与噪声门限如何影响效果
为什么有的节奏灯反应灵敏，有的却像慢半拍？关键就在于信号处理的“大脑”够不够聪明。
- FFT(快速傅里叶变换)：这是将声音从时域转换到频域的“魔术”，能让控制器知道当前声音主要是低音（如鼓点）、中音（如人声）还是高音（如镲片）。这样就能实现“低音闪烁、高音变色”等复杂效果。
- 节拍检测：通过分析能量峰值，算法可以“猜”到音乐的BPM（每分钟节拍数），让灯光闪烁的节奏与音乐节拍完美同步。
- AGC(自动增益控制)：这个功能非常重要！它能根据音乐音量的大小自动调整拾音的灵敏度。音乐声小时，放大信号；音乐声大时，防止信号过载失真。这样，无论音量如何，灯光都能保持合适的动态范围。
- 噪声门限：在安静或嘈杂的环境下，为了防止节奏灯被人声、空调声等无关噪音误触发，需要设置一个“门槛”。只有超过这个能量门槛的声音信号，才会被认为是有效的音乐信号。
音乐节奏灯的常见问题与排查思路
- 延迟/不同步：主要检查控制器的处理速度（MCU算力）、音频采样窗口大小和灯带的刷新帧率。
- 误触发/乱闪：大多是拾音模块的AGC和噪声门限算法没做好，或环境噪音干扰太大。
- 低频不跟随：可能是FFT算法对低频段的解析度不够，或者麦克风的低频响应太差。
- 末端灯带颜色/亮度不对：这通常是供电压降引起的，后文会详细讲如何解决。
- 颜色不细腻/有色块感：问题出在灯珠的灰阶等级不够，导致色彩过渡不平滑。
- 动态效果有拖影：灯珠的刷新率/扫描频率太低，无法支持高速变化的画面。
技术核心：为什么“单点单控”的内置IC灯珠是幻彩灯效的理想选择？
要实现真正酷炫的幻彩效果，比如彩虹流动、流星追逐，就必须让每一颗灯珠都能独立“思考”。这就是内置IC灯珠大显身手的地方，它也被称为像素灯珠（PixelLED）。

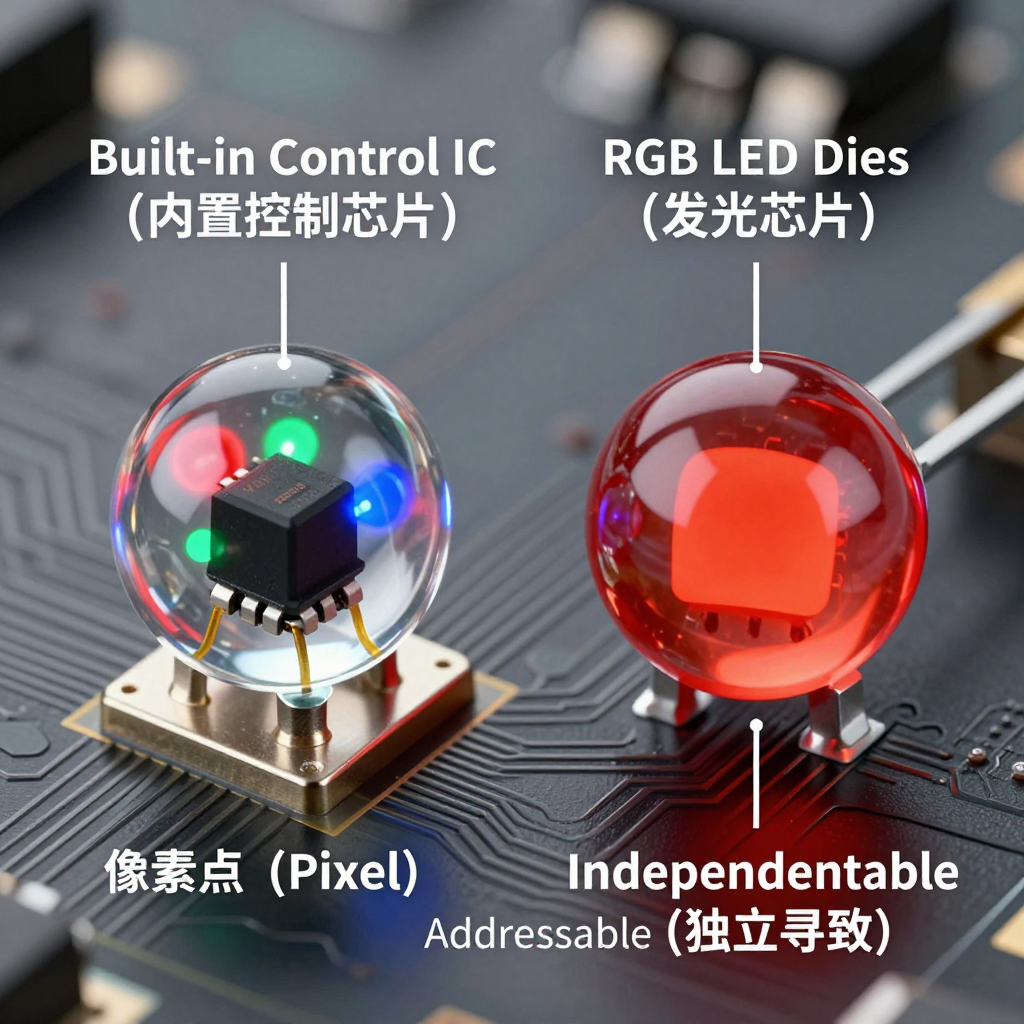

内置IC灯珠（像素灯珠）与传统RGB灯珠的本质区别
传统的RGB灯珠就像一群没有指挥的合唱团员，整条灯带只能同时显示一种颜色。你需要用多路PWM信号去分别控制所有灯珠的R、G、B通道，布线复杂且无法实现单颗控制。
而内置IC灯珠则完全不同。它在灯珠内部封装了一颗微型控制芯片（IC），集成了恒流驱动、数据锁存和信号整形等功能。这让每一颗灯珠都成了一个独立的“像素点”，具备了“单点单控”的能力。
像素点（Pixel）概念：如何实现每颗灯珠的独立寻址与色彩控制
想象一下，一条由100颗内置IC灯珠组成的灯带。控制器会发送一个包含100个“色彩包”的数据流。
第一颗灯珠接收到整个数据流后，会“拿走”第一个色彩包，按照指令点亮自己。然后，它会通过内置的信号整形电路，将剩下的99个色彩包整理好，再传给第二颗灯珠。第二颗灯珠重复这个过程，拿走属于自己的色彩包，再把剩余的传下去。
这个过程就像传话游戏，一个接一个，直到最后一个灯珠也收到自己的指令。整个过程极快，人眼看到的就是一条流光溢彩的灯带。
典型像素灯珠对比：WS2812B类vsSK6812类（RGB/RGBW）的关键特性
目前市场上主流的内置IC灯珠主要有两大类，它们在项目选型中各有侧重：
- WS2812B/GS8208类(RGB)：这是最经典、应用最广的方案。它们将RGB三色芯片和控制IC集成在一个5050封装中，使用单线归零码协议，数据速率通常为800Kbps。它们成本效益高，生态成熟，是大多数幻彩应用的首选。
- SK6812类(RGB/RGBW)：SK6812在WS2812B的基础上做了很多改进。最显著的特点是它有RGBW版本，额外增加了一个独立的白色（W）通道。这使得它能产生更纯正的白光，并能调节色温，非常适合幻彩补光灯这类既要“炫”又要“亮”的应用场景。
音乐节奏灯的关键性能指标解读
选对灯珠只是第一步，要做出专业级别的产品，还必须读懂这些关键参数，它们直接决定了最终效果的好坏和系统的稳定性。
动态效果指标：刷新率、扫描频率与灰阶如何影响视觉流畅度
- 灰阶（GrayScale）：指每种颜色从最暗到最亮的变化级别。常见的8-bit灰阶意味着每种颜色（R/G/B）有2^8=256个亮度等级，三色组合就能产生256x256x256≈1677万种颜色。灰阶越高，颜色过渡越平滑、细腻，音乐可视化效果也就越生动。
- 刷新率/扫描频率：刷新率指整条灯带的数据每秒更新多少次（单位Hz）。一些灯珠规格书会提到“扫描频率不低于400Hz”，这保证了即使在高速摄像机下也不易察觉频闪。高刷新率能让灯光动态效果更流畅，无拖影和卡顿感。
对于需要拍摄的应用场景，如舞台背景、直播补光，必须关注频闪问题。IEEE1789等行业推荐做法为评估LED照明的频闪风险提供了参考框架，虽然不是强制标准，但对提升产品品质有重要指导意义。
通信与延迟：协议速率、级联长度如何影响响应速度与稳定性
内置IC灯珠的通信速率（如800Kbps）和控制器的处理能力共同决定了灯带的最大刷新率。例如，在800Kbps速率下，每传输一个像素点（24bits）大约需要30μs。如果一条灯带有300个像素点，刷新一次就需要300*30μs=9ms，理论最高刷新率约为111Hz。
级联长度越长，数据传输的累积延迟就越大，信号也越容易衰减。因此，高质量的内置IC灯珠通常会集成波形整形/重整形电路，确保信号在长距离传输后依然稳定可靠。
色彩与亮度指标：色彩一致性、Binning策略与光生物安全（IEC62471）
对于B端项目而言，批次一致性至关重要。想象一下，一个大型项目用了几百米灯带，如果不同批次的灯珠颜色有偏差，那将是灾难性的。
专业的LED封装厂，如恒彩电子，会采用严格的Binning（分光分色）策略，将同一批次生产出的灯珠按照亮度、色坐标等参数进行精细分档，确保同一出货批次内的产品具有高度的色彩一致性。
此外，作为照明产品，安全性也不容忽视。特别是对于长时间近距离使用的RGB角落灯或幻彩补光灯，需要关注其光生物安全。IEC62471标准为评估光源对眼睛和皮肤的潜在危害提供了指导。
工程应用：音乐节奏灯带/角落灯的电路设计与布线规范
“理论都懂，一做就废”，很多时候问题都出在电路设计这些工程细节上。
供电方案：5V/12V电源设计中的压降问题与“注电”方案
这是新手最容易遇到的坑！灯带本质上是很多并联的灯珠，电流消耗巨大。例如，一条5V、60灯/米的WS2812B灯带，在全白最高亮度下，每米电流可达60*60mA=3.6A。
当电流流过有电阻的FPC板或导线时，会产生电压降（V=I*R）。灯带越长，末端的电压就越低。当电压低于IC芯片的正常工作阈值时，就会出现末端灯珠亮度变暗、颜色偏红、甚至闪烁的问题。
解决方案：“注电”（PowerInjection）
不要只从一端供电！最佳实践是从灯带的两端同时接入电源。对于更长的灯带（如超过5米），建议每隔2-3米就从电源并联一组VCC和GND线到灯带上。这能有效补充电流，平衡整条灯带的电压。
信号完整性：数据线去耦、信号整形与级联传输的布线要点
- 去耦电容：在每个或每隔几个IC灯珠的电源引脚附近，放置一个100nF（0.1μF）的陶瓷电容。它能滤除电源上的高频噪声，为IC提供纯净的“食粮”，防止数据出错。
- 串联电阻：在控制器的数据输出端和灯带的DIN端之间，串联一个300-500Ω的电阻。它能抑制信号反射和振铃，保护第一个IC不被过冲电压损坏。
- 共地原则：控制器和灯带的GND必须牢固地连接在一起，并且地线要尽可能短而粗，为信号提供稳定的参考平面。
可靠性设计：EMI、ESD、防潮与热管理检查表
- EMI（电磁干扰）：高速切换的数据线会产生电磁辐射。合理布线，保证地线回路完整，可以有效抑制EMI。
- ESD（静电放电）：LED灯珠是静电敏感器件。在生产、运输和安装过程中，必须做好防静电措施。
- 防潮：对于户外或潮湿环境，需要选择带有滴胶或套管防护的IP65/IP67等级灯带。
- 热管理：长时间高亮度工作会产生大量热量。将灯带安装在铝型材等散热良好的表面上，可以有效延长其寿命。
如何选择适合您项目的音乐节奏灯控制器？
控制器是整个系统的“大脑”，它的性能直接决定了灯光效果的上限。
控制器选型考量：MCU算力、拾音方案与支持的协议（APP/DMX）
- MCU算力：需要进行FFT等复杂运算时，要选择主频更高、带有DSP指令或FPU（浮点运算单元）的MCU。
- 拾音方案：是选择板载麦克风，还是外接音频线路输入（Line-in）？Line-in能完全避免环境噪音干扰，获得最纯净的音乐信号。
- 控制协议：消费级产品多用Wi-Fi/蓝牙+APP控制，方便易用。而商业和舞台项目则更青睐稳定可靠的DMX512或Art-Net等有线协议。
控制器与灯珠的匹配：如何确保刷新率和数据传输带宽满足设计要求
选择控制器时，务必确认它能驱动的总像素点数量和最高刷新率。一个强大的控制器，应该能在驱动大量像素点的同时，依然保持高刷新率，确保动态画面的流畅。B端商业应用中的稳定控制方案选择
在酒吧、KTV、舞台或建筑亮化等商业场景，稳定性是第一位的。此时，通过DMX-SPI转换器或Art-Net控制器来控制内置IC灯珠是更专业的选择。这些有线协议抗干扰能力强，传输距离远，便于集成到中控系统中进行统一管理。
B端项目验收清单：如何确保内置IC灯珠的交付质量？
当你向
来料检验（IQC）关键项目
- 外观检查：封装有无破损、引脚是否氧化。
- 电参数抽检：测试单颗灯珠在标准电流下的电压、亮度、色坐标是否在规格书范围内。
- 过电测试：点亮一小段灯带，检查有无死灯、色偏、闪烁等问题。
可靠性验证
- 老化测试：在额定或超额定条件下，长时间（如72小时）点亮灯带，观察有无光衰、色漂或损坏。
- 温湿度循环：模拟不同环境，测试产品在极端温湿度下的工作稳定性。
- ESD测试：评估产品对静电的抵抗能力。
批次一致性管理
要求供应商提供详细的BinCode信息，并确保同一项目订单内的所有产品来自相同的Bin，这是保证大型项目中色彩效果高度统一的唯一方法。同时，完善的批次追溯系统也是衡量供应商专业度的重要指标。
常见技术问题
为什么我的节奏灯带末端颜色不准或亮度偏暗？
这几乎总是因为供电压降。由于灯带本身的电阻，电流流向末端时电压会降低。解决方法是“多点注电”，即从电源并联多路供电线到灯带的不同位置，特别是长灯带的两端和中间。
如何解决内置IC灯珠级联时出现的“乱码”或“闪烁”问题？
检查控制器与灯带的地线（GND）是否牢固共地。其次，在数据线（DIN）入口处串联一个300-500Ω的电阻以改善信号质量。最后，确保电源纯净，在灯带的电源输入端增加一个大容量电解电容（如1000μF）。
RGBW像素灯珠（如SK6812）相比RGB灯珠有何优势？
RGBW灯珠多了一个独立的白色（W）LED芯片。它的主要优势是：1.可以产生更纯正、更高显色指数的白光，而RGB混合出的白光通常会偏冷或偏品。2.亮度更高，因为可以四颗芯片同时点亮。这让它在需要高质量白光照明和幻彩氛围的场景（如幻彩补光灯）中特别有用。
在嘈杂环境下，如何提升拾音节奏灯的抗干扰能力？
优化控制器的算法是关键。可以引入带通滤波器，让算法只关注音乐中节拍感强的低频部分（如100-250Hz），忽略人声等中高频干扰。同时，调校好噪声门限和AGC（自动增益控制）算法，让系统能智能区分音乐和噪音。
从一个简单的rgb拾音节奏灯，到复杂的商业幻彩照明系统，其核心都离不开稳定可靠的内置IC灯珠和精良的电路设计。理解了从拾音、处理到灯效呈现的完整链路，掌握了电压、信号、散热等工程要点，你就能打造出真正令人惊艳的动态光影世界。选择像恒彩电子这样拥有深厚封装技术背景和严格品控体系的供应商，将为你的项目成功提供坚实的基石。
