作为一名在LED封装行业摸爬滚打了近二十年的老兵，我经常被客户问到一个问题：“我的项目到底该用850nm还是940nm的红外LED灯珠？”这个问题看似简单，背后却牵扯到光学、电子学和具体的应用场景。今天，我就以恒彩电子的技术积累为基础，带你彻底搞懂这两种红外LED灯珠的参数差异和选择之道。
850nm与940nm红外LED灯珠的核心区别
波长与可见性：850nm有轻微红曝，940nm更隐蔽
850nm红外LED灯珠：工作时，人眼凑近看会发现一个暗红色的光点，这就是所谓的“红曝”。虽然光线不强，但在需要完全隐蔽的场合，这可能会暴露设备位置。
940nm红外LED灯珠：波长更长，完全超出了人眼的感知范围。即使在全黑环境下，也看不到任何可见光，实现了真正的隐形照明。
照射距离与效率：850nm光效更高，940nm距离稍短
850nm红外LED灯珠：在同等功率下，850nm的光电转换效率更高，辐射强度也更强。这意味着它能照射到更远的距离，非常适合需要远距离补光的场景。
940nm红外LED灯珠：光效相对850nm稍低，因此在相同功率下，有效照射距离会短一些。但对于中短距离的隐蔽监控来说，完全足够。
主要应用场景：850nm用于通用安防，940nm用于隐蔽监控
850nm应用：由于其高效和远距离的特性，广泛用于常规的安防摄像头、道路监控、停车场补光等。
940nm应用：凭借其出色的隐蔽性，成为婴儿监护器、野生动物拍摄、人脸识别门禁、智能家居传感器以及特殊安防领域的首选。
什么是红外LED灯珠？工作原理深度解析
你可能觉得LED灯珠就是通电发光，但红外LED灯珠的原理要更有趣一些。它不像普通照明LED那样发出可见光，而是发出一种我们肉眼看不见的光——红外线。这一切都源于它内部小小的半导体芯片。
半导体PN结的电致发光效应

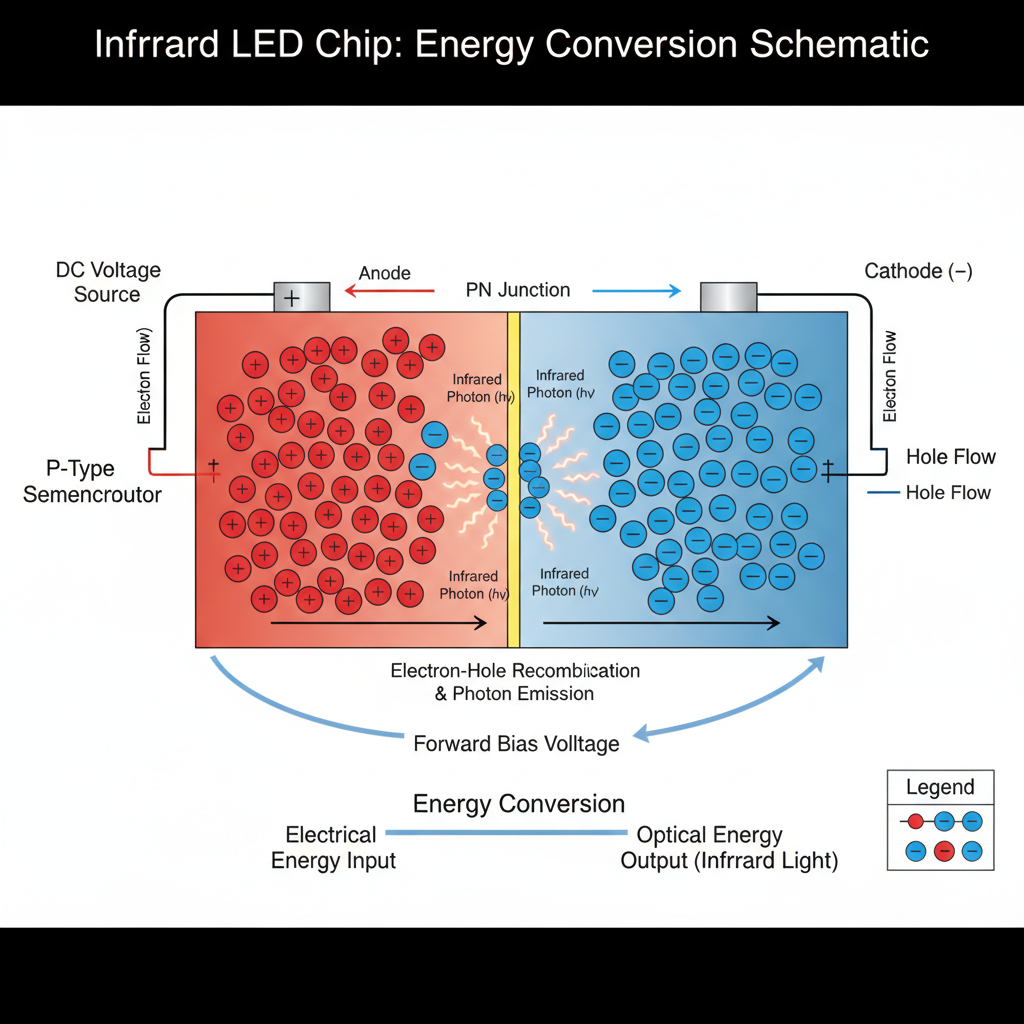

红外LED灯珠的核心是一个由P型半导体和N型半导体组成的“PN结”。当我们给它通上正向电流时，N区的电子和P区的空穴会向中间的PN结移动并复合。在这个复合过程中，多余的能量会以光子的形式释放出来。通过精确控制半导体材料的配方，我们就能让它释放出特定波长的红外光子，比如850nm或940nm。
红外光谱：近红外（NIR）波段与应用价值
我们常说的850nm和940nm都属于近红外（NIR）光谱范围（约700nm到2500nm）。这个波段的光虽然人眼看不见，但大多数摄像头的感光芯片（如CCD或CMOS）却能轻易捕捉到它。这就像给了摄像头一双“夜视眼”，让它在漆黑一片的环境里也能“看”得清清楚楚。这就是红外LED灯珠在夜视系统中不可或缺的原因。
从电流到红外光：能量转换过程
整个过程可以简单理解为“电能→光能”的转换。输入的电流（IF）越大，参与复合的电子和空穴就越多，释放出的红外光子也就越多，辐射强度自然就越强。但是，这个过程并非100%高效，一部分能量会以热量的形式散失。因此，如何设计
850nmvs940nm红外LED灯珠：全方位性能对比
了解了基本原理后，我们来深入对比一下850nm和940nm在实际应用中的性能表现。这不仅仅是数字上的差异，更直接关系到你的项目成败。
照射距离与光功率对比：为什么850nm通常照射得更远？
这背后是物理学原理在起作用。感光芯片（CCD/CMOS）对850nm波长的红外光响应灵敏度要比940nm高出2-3倍。这意味着在接收端，摄像头能更有效地“看到”850nm的光。其次，在同等电流下，850nm芯片本身的光电转换效率也略高于940nm。双重优势叠加，使得850nm红外LED灯珠在照射距离上表现更出色。
举个例子，一颗1W的850nm红外LED灯珠可能轻松达到50米的有效补光距离，而同样1W的940nm灯珠可能只有30米左右。
隐蔽性对比：红曝现象的成因与影响
“红曝”现象是850nm的一个典型特征。虽然850nm的峰值波长在红外区，但它的光谱并非一条完美的直线，而是有一个“小尾巴”延伸到了可见光的红色区域（约650nm-700nm）。人眼虽然对这个波段不敏感，但在黑暗中依然能察觉到微弱的红光。而940nm的波长离可见光区更远，光谱几乎没有任何重叠，因此实现了完全的不可见。
与感光芯片（CCD/CMOS）的匹配度分析
选择哪种波长，最终还是要看你的“眼睛”——也就是摄像头的感光芯片。绝大多数标准安防摄像头都对850nm波段做了优化，能最大限度地发挥其性能。而一些为特殊应用（如人脸识别、虹膜识别）设计的摄像头，则会特别针对940nm波段进行优化，以在保证隐蔽性的同时获得清晰的成像。
在选择灯珠前，务必查阅你所使用摄像头的技术规格书，确认其对哪个红外波段的响应度更高。
红外LED灯珠关键技术参数详解（2024年标准）
要成为一个专业的采购者或工程师，光知道波长还不够，你必须学会看懂下面这些核心参数。这些参数共同决定了一颗
工作电压（VF）与电流（IF）：如何影响亮度和寿命
正向电压(VF)：这是驱动LED发光所需的最低电压，通常在1.4V-1.8V之间。电压太低点不亮，太高则容易烧毁。
正向电流(IF)：这是流过LED的电流。在额定范围内，电流越大，红外光越强。但超额电流是导致光衰和寿命缩短的头号杀手。
恒彩电子在生产过程中会对每一批次的VF和IF进行严格分档，确保客户拿到手的
辐射通量（Φe）与光强（IV）：衡量性能的核心指标
辐射通量(RadiantFlux)：单位是瓦特（W）或毫瓦（mW），表示LED在单位时间内发出的总红外辐射能量。这是衡量一颗灯珠“总能量”的硬指标。
辐射强度(RadiantIntensity)：单位是mW/sr，表示在特定方向上单位立体角内的辐射通量。这个参数与发光角度紧密相关，决定了中心点的亮度。
根据2024年LED行业数据显示，一颗高品质的3W850nm红外LED灯珠，其辐射通量可达到1000mW以上。
发光角度（ViewingAngle）：如何影响覆盖范围
发光角度决定了红外光覆盖的范围。小角度（如15°、30°）的光线更集中，照射距离远，适合远距离监控。大角度（如90°、120°）的光线覆盖范围广，但距离近，适合室内或广角监控。选择合适的角度，才能在照射距离和覆盖面积之间找到最佳平衡。
材料与结构：影响红外LED灯珠性能与耐用性的内部因素
一颗小小的灯珠，内部却大有乾坤。从芯片材料到封装技术，每一个细节都影响着它的最终表现。
核心芯片材料：GaAs与AlGaAs在850nm/940nm中的应用
850nm和940nm红外LED灯珠的核心差异就在于发光芯片的材料。它们通常使用砷化镓（GaAs）或铝砷化镓（AlGaAs）等III-V族化合物半导体材料。通过精确控制材料中铝（Al）元素的比例，就可以精确地调节出850nm或940nm的波长。这是一个纳米级的工艺，对技术要求极高。
封装技术与散热管理：COB、SMD与大功率封装

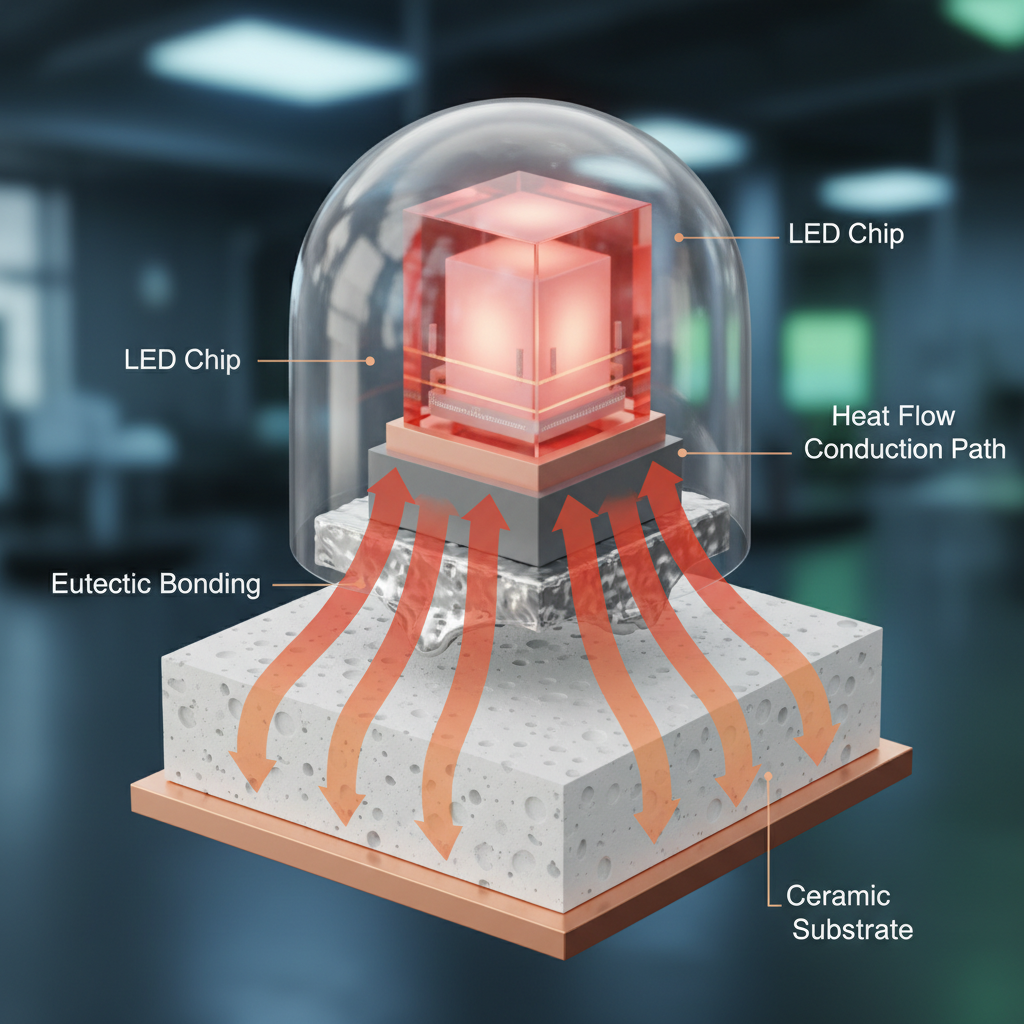

芯片再好，也需要好的封装来保护和发挥其性能。SMD（贴片式）封装体积小，适合自动化生产，是目前的主流。而对于
决定红外LED寿命的不是“灯丝”会不会断，而是散热好不好。散热不良会导致芯片温度过高，光衰急剧加快，寿命大大缩短。
红外LED灯珠的寿命与耐用性：影响因素与光衰曲线
理论上，红外LED灯珠的寿命可达50,000小时以上。但在实际使用中，驱动电流、工作温度和环境湿度都会影响其寿命。所谓“光衰”，就是指随着使用时间的增加，辐射通量逐渐下降的现象。一个优秀的封装和散热设计，能有效减缓光衰速度，延长产品的使用寿命。
850nm与940nm红外LED灯珠的典型应用领域
理论结合实际，我们来看看这两种灯珠都在哪些领域大放异彩。
为什么850nm红外LED灯珠是安防监控的主流选择？
成本、效率和距离是三大核心原因。850nm的技术更成熟，生产成本相对较低。同时，它的高光效和与摄像头的完美匹配度，使其能用更低的功耗实现更远的监控距离。对于绝大多数不要求绝对隐蔽的安防场景，850nm无疑是性价比最高的选择。
940nm在隐蔽监控、人脸识别和智能家居中的应用
在需要“神不知鬼不觉”的场合，940nm就派上了用场。例如，安装在ATM机上的人脸识别系统、用于夜间观察婴儿的监护器、或者智能门锁上的近距离感应器。这些应用距离近，但对隐蔽性要求极高，940nm的“无红曝”特性使其成为唯一选择。
大功率红外LED灯珠在车规级夜视系统中的特殊应用
汽车夜视辅助系统是红外LED灯珠的高端应用领域。这些系统需要在高速行驶中照亮前方几百米的路况，对红外灯的功率、可靠性和光型都有着极为严苛的要求。通常会采用大功率的850nm或910nm阵列，配合特殊的光学透镜，为主、被动夜视系统提供强大的光源支持。
关于红外LED灯珠的常见问题
红外LED灯珠的耐压标准与测试方法是什么？红外LED的“耐压”通常指其反向击穿电压（VR），一般在5V左右，表示能承受的最大反向电压。实际使用中更关注的是正向电压（VF）。测试时，需要在标准电流下（如20mA）用专业仪器测量其两端的电压降。
850nm和940nm的红外线对人眼安全吗？在正常功率和使用距离下，850nm和940nm的红外线是安全的。它们属于非电离辐射，能量不足以损伤人体细胞。但需要注意的是，绝对不能用眼睛直视大功率、高强度的红外LED光源，因为其能量可能会对视网膜造成热损伤。
如何测量850nm和940nm红外LED灯珠的电压与功率？测量电压需要使用万用表的直流电压档，在LED点亮时测量其两端电压。测量功率则相对复杂，需要知道其实际工作电压和电流，然后根据公式P=U×I计算得出。专业的测量则需要用到积分球和光谱分析仪来获得精确的辐射功率。
精准理解参数，发挥红外LED最大效能
总而言之，850nm和940nm红外LED灯珠之间没有绝对的优劣之分，只有场景的适配与否。
追求极致的照射距离和性价比？选择850nm。
需要绝对的隐蔽性和近距离精准识别？940nm是你的不二之选。
理解这些核心参数，不仅能帮助你做出正确的采购决策，更能让你在项目设计中游刃有余。每一颗小小的灯珠背后，都凝聚着深厚的光学与材料科学。
想深入探索更多关于LED封装的技术奥秘，或为您的项目寻找最合适的红外光源解决方案？欢迎探索恒彩电子的技术专栏，我们拥有近二十年的技术沉淀和强大的研发团队，随时准备为您提供专业支持。立即联系我们，让我们的专家团队助您一臂之力！
