你好啊！今天咱们来聊聊一个特别酷的小项目——用单片机做出呼吸灯。你是不是也看到过很多电子产品、汽车或者家里的氛围灯，那种灯光忽明忽暗，像呼吸一样，特别有感觉？这就是呼吸灯！它能让冰冷的电子设备一下子变得有生命力。
你可能觉得这听起来有点复杂，是不是需要很专业的知识？别担心，今天恒彩电子就带你一步步搞懂它的原理，告诉你怎么轻松实现它。就算你是新手，看完这篇文章也能对呼吸灯的实现方法有个清晰的认识。
呼吸灯是啥？为啥它这么有魅力？
在你开始动手之前，咱们先弄明白什么是呼吸灯。简单来说，呼吸灯就是LED灯的亮度会像人的呼吸一样，慢慢变亮，达到最亮后又慢慢变暗，接着再重复这个过程。这种渐变的效果，不像简单的开关灯那么生硬，它能带来一种柔和、舒适的视觉体验。
它之所以受欢迎，是因为它能营造出一种特别的氛围感。比如，你的电脑主机上，一个呼吸灯能让它看起来更酷；在床头灯上，柔和的呼吸光能帮助你放松；在一些智能设备上，呼吸灯还能作为一种状态指示，比如充电时慢慢亮起，充满后常亮或熄灭。是不是觉得挺有意思的？
让灯光“呼吸”的关键：PWM技术你了解多少？
好了，现在我们知道呼吸灯的效果很棒，那怎么用单片机来控制LED灯的亮度，让它“呼吸”起来呢？这里就要请出我们今天的主角——PWM技术了。
什么是PWM？
PWM，全称叫做“脉宽调制”（Pulse Width Modulation）。听起来有点高大上，其实原理很简单。你可以把它想象成一个开关，这个开关以非常快的速度“开”和“关”。我们看到的灯亮不亮，取决于这个开关“开”的时间有多长。
比如，如果你让这个开关“开”的时间特别短，大部分时间都是“关”的，那么灯泡接收到的电能就少，它就会显得比较暗。反过来，如果“开”的时间特别长，大部分时间都是“开”的，灯泡接收到的电能就多，它就会很亮。当这个开关切换的速度足够快时（比如每秒几千次甚至几万次），我们的眼睛就分辨不出它在快速地开开关关，只会看到一个持续发光但亮度不同的灯泡。
占空比：控制亮度的魔法棒
在PWM里，有一个很重要的概念叫做“占空比”。占空比就是在一个完整的周期里，高电平（也就是“开”的时间）所占的百分比。
如果占空比是0%，那就意味着开关一直都是“关”的，LED灯不亮。
如果占空比是100%，那就意味着开关一直都是“开”的，LED灯最亮。
如果占空比是50%，那就是“开”和“关”的时间各占一半，LED灯就是一半的亮度。
通过改变占空比，我们就可以非常精确地控制LED灯的亮度了。你想让它亮一点，就把占空比调大；想让它暗一点，就把占空比调小。这就是PWM控制LED亮度的核心秘密！
很多单片机都内置了PWM功能，比如51单片机、STM32、MSP430等等。它们通常有专门的定时器来生成PWM信号，省去了我们自己用代码去精确控制开关时间的麻烦。你只需要设置好占空比和频率，单片机就能自动帮你输出对应的PWM波形。
PWM的优点有哪些呢？
用PWM来控制LED亮度，相比于传统的通过改变电压或电流来控制亮度的方式，有很多好处：
效率高： PWM是通过快速开关来实现的，LED要么全开，要么全关，这样损耗很小，能量转换效率高。
控制精准： 占空比可以非常精细地调节，所以LED的亮度也能做到很平滑的变化。
数字兼容： 单片机是数字器件，PWM信号也是数字信号，两者配合起来非常方便。
应用广泛： 不仅仅是呼吸灯，PWM还广泛用于电机调速、电源管理等领域。
搭建你的呼吸灯：硬件准备别马虎
要实现呼吸灯，除了理解原理，硬件准备也是必不可少的。别担心，需要的器件都很常见，也不复杂。
你需要这些小家伙：
单片机： 这是我们的大脑。常见的有51单片机（比如STC系列）、STM32单片机、MSP430单片机等等。选择哪种单片机，主要看你手头有什么，或者你更熟悉哪种。它们都能实现呼吸灯功能，只是编程方式会有点不同。
51单片机： 比如STC15W204S，它很经典，资料多，上手快，适合初学者。
STM32单片机： 性能更强，资源更丰富，适合做更复杂的项目。
MSP430单片机： 以低功耗著称，适合电池供电的应用。
LED灯： 你想让它“呼吸”的灯。可以是单个LED，也可以是多个LED组成的灯带。
限流电阻： 这个非常重要！LED灯工作时需要一个合适的电流，如果电流太大，LED会烧坏。限流电阻就是用来保护LED的。它的阻值大小需要根据你使用的LED的参数和电源电压来计算。
电源供应： 给单片机和LED供电，通常是5V或者3.3V的直流电源。
连接线和面包板（可选）： 方便你连接各个元器件。

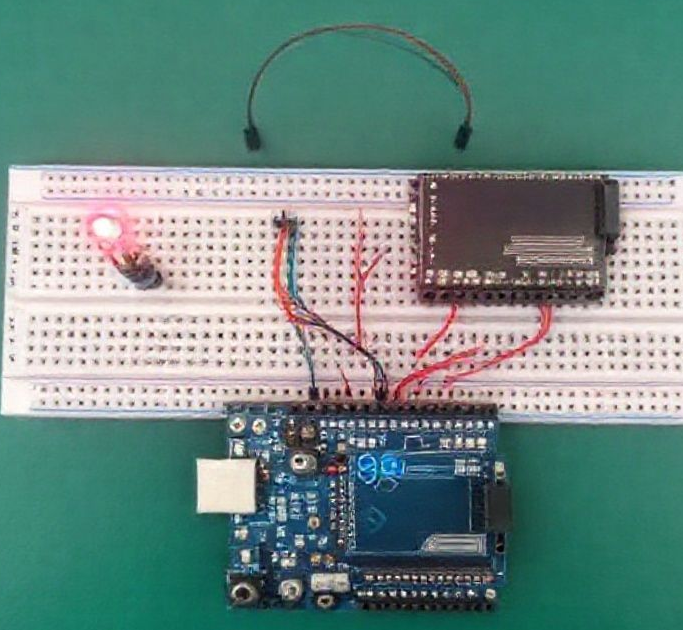

怎么把它们连起来？
连接方式很简单：
单片机供电： 把电源的正负极接到单片机的VCC和GND引脚。
LED连接： LED有两个引脚，长的是正极（阳极），短的是负极（阴极）。
通常，我们会把限流电阻串联在LED的正极，然后接到单片机的一个输出引脚（GPIO）。
LED的负极接到单片机的GND。
这样，当单片机的输出引脚输出高电平时，LED就会亮；输出低电平时，LED就会灭。通过PWM，单片机就能控制输出引脚的高低电平切换，从而控制LED亮度。
| 器件名称 | 主要功能 | 注意事项 |
|---|---|---|
| 单片机 | 控制核心，生成PWM信号 | 根据项目需求选择合适的型号 |
| LED灯 | 发光元件 | 注意正负极，选择合适的颜色和亮度 |
| 限流电阻 | 保护LED，限制电流 | 根据LED参数和电源电压计算阻值，不可省略 |
| 电源供应 | 提供工作电力 | 保证电压稳定，电流充足 |
| 连接线/面包板 | 方便电路连接与调试 | 连接牢固，避免短路 |
让灯光有生命：软件逻辑是核心
硬件搭好了，接下来就是给单片机“写程序”，告诉它怎么控制LED灯。这就是软件逻辑的部分，也是实现呼吸灯最关键的一步。
基本思路：从暗到亮，再从亮到暗
呼吸灯效果的核心，就是让LED的亮度值在一个范围内（比如0到最大亮度）循环变化。
渐亮阶段： 从亮度0开始，每次增加一点点亮度，直到达到最大亮度。
渐暗阶段： 从最大亮度开始，每次减少一点点亮度，直到亮度为0。
循环： 重复以上两个阶段，就形成了呼吸效果。
怎么实现亮度的变化？
还记得我们前面说的PWM和占空比吗？亮度的变化，就是通过不断改变PWM的占空比来实现的。
用一个变量来表示亮度： 我们可以定义一个变量，比如
brightness，它的值就代表了当前的亮度级别，也对应着PWM的占空比。递增和递减：
在渐亮阶段，让
brightness变量的值逐渐增加。在渐暗阶段，让
brightness变量的值逐渐减少。定时器与中断： 为了让亮度的变化平滑且有节奏，我们需要单片机的定时器来帮忙。
定时器可以每隔一段时间（比如几毫秒）产生一个中断。
在中断服务函数里，我们就可以更新
brightness的值，并把这个新值设置给PWM模块作为新的占空比。这样，LED的亮度就会随着定时器的节拍，一点点地变化，看起来就非常流畅了。
控制呼吸的速度和深度
呼吸速度： 取决于你每次更新
brightness变量时增加或减少的“步长”，以及定时器中断的频率。步长越大，或者中断频率越高，呼吸速度就越快。呼吸深度： 取决于
brightness变量变化的范围。如果你想让它从几乎不亮到很亮，那么brightness的范围就大一些。
以51单片机为例，它的PWM呼吸灯怎么玩转？
对于51单片机，通常没有专门的硬件PWM模块，所以我们一般会用软件模拟PWM，或者利用定时器来实现。
软件模拟PWM：
你需要一个定时器来产生一个固定的周期。
在每个周期里，通过控制I/O口高低电平的时间，来模拟PWM的占空比。比如，设置一个计数器，当计数器小于占空比值时输出高电平，大于占空比值时输出低电平。
这种方法比较灵活，但会占用较多的CPU资源。
利用定时器和比较中断：
有些增强型51单片机（比如STC系列）有更强大的定时器功能，可以直接配置为PWM模式。
你只需要设置好定时器的重载值、比较值，就可以自动输出PWM波形。
在主程序中，你只需要周期性地修改比较值（也就是占空比），就能实现呼吸灯。
STM32的PWM配置
STM32单片机在这方面就方便多了，它内置了非常强大的定时器和PWM模块。
配置定时器： 选择一个定时器，设置它的时钟源、预分频器、计数模式和周期值。
配置PWM输出模式： 将定时器的一个通道配置为PWM输出模式，并设置输出引脚。
动态修改占空比： 在主循环或定时器中断中，通过修改定时器通道的比较寄存器（CCR寄存器），就可以改变PWM的占空比，实现亮度的渐变。
STC15W204S单片机呼吸灯教程
STC15W204S是增强型51单片机，它通常内置了PWM功能。实现呼吸灯的步骤与STM32类似，主要是配置其内部的PWM寄存器。
初始化PWM模块： 设置PWM的时钟源、周期、预分频等参数。
设置PWM通道： 将一个GPIO引脚配置为PWM输出通道。
循环改变占空比： 在程序中，通过一个循环来递增或递减PWM的占空比寄存器值，从而实现呼吸效果。
MSP430低功耗呼吸灯
MSP430单片机以其超低功耗而闻名，实现呼吸灯同样是利用其定时器和PWM功能。
配置定时器A/B： 设置定时器的时钟、模式和周期。
配置比较寄存器： 将定时器的比较寄存器设置为PWM输出模式，并通过修改比较值来控制占空比。
中断服务： 可以利用定时器中断来周期性地更新PWM的占空比，实现亮度的平滑过渡。
常见问题与优化，让你的呼吸灯更完美
在实现呼吸灯的过程中，你可能会遇到一些小问题，或者想让效果更好。
1. LED闪烁怎么办？
如果你发现LED在呼吸时有明显的闪烁感，而不是平滑过渡，这通常是因为：
PWM频率太低： 人的眼睛对频率较低的闪烁很敏感。提高PWM的频率，让它超过人眼能识别的范围（通常建议几百赫兹到几千赫兹以上），就能消除闪烁感。
亮度步进太大： 每次亮度调整的幅度太大，也会造成跳变感。减小每次
brightness变量增加或减少的步长，让亮度变化更精细。延时过长： 如果你在改变占空比后使用了过长的延时函数，也会导致不连贯。
2. 亮度变化不均匀怎么调？
你可能会发现，灯光在低亮度区域变化不明显，在高亮度区域变化又太快。这是因为人眼对亮度的感知不是线性的。
Gamma校正： 解决这个问题的一个常用方法是使用Gamma校正。简单来说，就是把线性的占空比值通过一个非线性函数（比如幂函数）转换一下，让它更符合人眼的感知曲线。这样，在低亮度时变化更细腻，高亮度时变化平缓。
3. 想做多路呼吸灯怎么办？
如果你想控制多个LED灯，让它们各自实现呼吸效果，或者实现流水呼吸灯的效果，也很简单：
多路PWM输出： 如果你的单片机有多个PWM输出通道，可以直接为每个LED分配一个通道，然后分别控制它们的占空比。
软件模拟多路： 如果硬件PWM通道不够，你也可以用软件模拟的方式，或者通过定时器中断配合多个I/O口来轮流控制。
流水呼吸灯： 让多个LED按顺序渐亮渐灭，形成一种“流动”的感觉。这需要你在软件逻辑中增加一个调度机制，让每个LED的呼吸周期错开。
常见问答
问：呼吸灯可以实现不同的颜色变化吗？
答：当然可以！如果你使用RGB三色LED，它里面包含了红、绿、蓝三种颜色的LED。通过分别控制这三种颜色的PWM占空比，你就可以混合出各种各样的颜色，并且让这些颜色也像呼吸一样渐变。这会比单色呼吸灯复杂一些，因为你需要控制三路PWM输出。
问：我需要多大的限流电阻？怎么计算？
答：计算限流电阻的公式很简单：R = (电源电压 - LED正向压降) / LED额定电流。
比如，你的电源是5V，LED的正向压降是2V（常见红色LED），额定电流是20mA (0.02A)，那么电阻R = (5V - 2V) / 0.02A = 3V / 0.02A = 150欧姆。你可以选择一个接近这个值的标准电阻，比如150欧姆或180欧姆。
问：单片机怎么设置PWM频率？
答：PWM频率的设置通常涉及到单片机内部定时器的时钟源、预分频器和周期寄存器。不同的单片机有不同的配置方法。
51单片机（软件模拟）： 频率取决于你的定时器中断频率和PWM周期循环的次数。
STM32/MSP430（硬件PWM）： 通常通过设置定时器的预分频器和自动重载寄存器（ARR）来决定PWM的频率。你需要查阅具体单片机的数据手册来了解详细的寄存器配置。
问：呼吸灯的亮度变化曲线可以自定义吗？
答：完全可以！除了前面提到的Gamma校正，你还可以根据自己的喜好，设计更复杂的亮度变化曲线。比如，让它在某个亮度区间变化快一点，在另一个区间变化慢一点，或者模仿一些物理现象（如指数衰减）的亮度变化。这需要你在代码中实现更复杂的亮度值计算逻辑。
你的第一个呼吸灯项目：开始动手吧！
好了，现在你已经对单片机实现呼吸灯的原理和方法有了全面的了解。从PWM技术，到硬件连接，再到软件逻辑，我们都为你详细解析了。
无论是经典的51单片机，还是功能强大的STM32，亦或是低功耗的MSP430，它们都能成为你实现呼吸灯的工具。选择你最熟悉的单片机，按照我们今天讲的步骤，一步步去尝试。
记住，实践是最好的老师。你可以先从一个简单的LED呼吸灯开始，慢慢熟悉PWM的控制，然后尝试加入更多的功能，比如多路呼吸灯、RGB颜色渐变等等。
希望对你有用！
