我经常被问到一个看似简单却至关重要的问题：“这小小的直插LED灯珠到底怎么固定才最稳？”别看它个头不大，固定的好坏直接关系到照明效果、稳定性和产品寿命。错误的固定方式可能会导致接触不良、散热不佳，甚至缩短灯珠的使用寿命。今天，我就把多年的经验和技术干货整理出来，带你彻底搞懂led直插灯珠固定的方方面面。
无论你是刚入行的新手工程师，还是寻找可靠供应商的项目经理，这篇文章都将为你提供一份详细的安装指南和技术参考。让我们一起看看，如何让每一颗LED灯珠都在其岗位上稳定发光发热。
LED直插灯珠固定方式速览
在深入探讨之前，我们先快速了解一下固定LED直插灯珠的核心要点。
为什么需要正确固定LED直插灯珠？
你可能会觉得，不就是把灯珠插进去嘛，有多难？其实，正确的固定方式至关重要。它不仅确保了电气连接的可靠性，避免因振动或外力导致接触不良，还直接影响散热效果。一个稳固的安装是保证LED灯珠发挥最佳性能和达到预期寿命的基础。
- 电气稳定性：确保电流稳定传输，避免闪烁或不亮。
- 物理稳定性：防止灯珠在运输、使用过程中松动或脱落。
- 散热性能：良好的固定有助于将热量传导至PCB板或散热器，延长寿命。
- 光学效果：精确的固定位置保证了出光的角度和均匀性。
- 安全保障：避免因固定不牢导致的短路等安全隐患。
- 生产效率：标准化的固定方式可以大幅提升批量生产的效率。

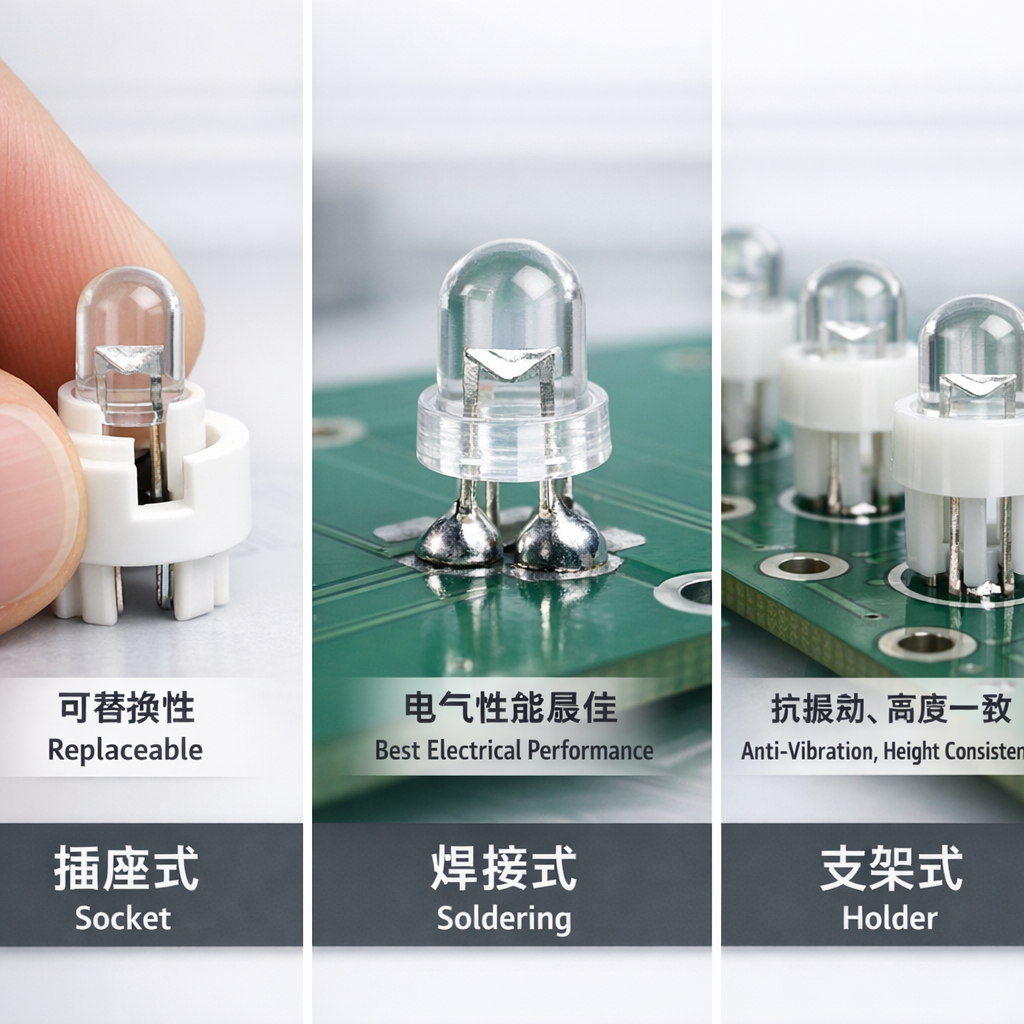

直插LED灯珠固定方式对比：插座、支架还是焊接？
选择哪种固定方式，取决于你的应用场景、成本预算和生产要求。下面是一个简单的对比：
对于大多数应用来说，直接焊接在PCB板上是最常见且经济的选择。但对于一些特殊应用，如模块化灯具设计，使用
什么是LED直插灯珠及其固定？
为了更好地理解固定技术，我们首先需要明确什么是LED直插灯珠，以及“固定”在整个LED应用中扮演的角色。
LED直插灯珠的定义与基本结构
LED直插灯珠（DualIn-linePackageLED，简称DIPLED），是LED封装的一种早期且经典的形式。它的标志性特征是拥有两根或多根长长的引脚，可以直接插入电路板（PCB）的通孔中进行焊接固定。其基本结构包括：
- LED芯片：核心发光元件。
- 支架：用于承载芯片，并作为引脚的延伸。
- 金线：连接芯片电极与支架，形成电流回路。
- 环氧树脂封装：保护内部元件，并起到透镜的作用，聚焦或发散光线。
固定在LED应用中的核心作用：稳定性、散热与性能
“固定”不仅仅是把灯珠装上去。它是连接灯珠与整个系统的桥梁，其核心作用体现在三个方面：
- 稳定性：一个牢固的连接可以抵御机械振动和冲击，确保灯珠在各种环境下都能持续工作。
- 散热：LED工作时会产生热量，如果热量无法及时散发，将导致光衰加快、寿命缩短。引脚通过焊点与PCB板连接，是主要散热通道之一。固定的质量直接影响导热效率。
- 性能：精确的固定位置和角度，是实现预期光学设计（如光束角、混光均匀度）的前提。任何偏差都可能导致最终产品效果不佳。
直插LED灯珠的技术细节：封装与规格
了解灯珠本身的技术细节，是正确选择和固定的基础。封装技术和规格型号决定了灯珠的性能上限。
直插LED灯珠的封装技术：材料、工艺与散热性能解析
直插LED灯珠的封装看似简单，实则蕴含着深厚的技术功底。封装材料通常是环氧树脂，它既要保证高透光率，又要具备足够的机械强度和耐候性。
封装工艺的精髓在于对细节的把控。从固晶、焊线到灌胶、烘烤，每一步都会影响最终产品的可靠性和光效。一个微小的气泡或杂质都可能成为未来的失效点。
先进的封装技术会特别优化散热性能。例如，采用导热性能更好的支架材料，或在设计上优化热量传导路径，都能有效降低灯珠工作时的结温，从而保证其亮度和寿命。
常见的直插LED灯珠规格型号一览表
市面上的直插灯珠型号繁多，它们通常以其外观尺寸或特定系列来命名。了解这些规格，有助于你快速匹配项目需求。以下是一些常见的规格：
- 按形状分：圆形（如3mm,5mm,8mm,10mm）、椭圆形、草帽形、方形等。
- 按引脚分：两脚（单色）、三脚（双色）、四脚（RGB全彩）等。
- 按功率分：小功率（约0.06W）、中功率和仿流明大功率直插等。
虽然问题中的【直插led灯珠规格型号一览表】提到了2835、5050等型号，但需要注意的是，这些通常是SMD（贴片）灯珠的型号。直插式led灯珠更多是按直径（如5mm）和形状（如草帽）来分类。在选择时，一定要明确自己需要的是直插（DIP）还是贴片（SMD）。
如何根据功率和光效选择合适的LED灯珠规格
选择规格时，不能只看价格。你需要综合考虑：
- 亮度需求：需要多亮的照明效果？这决定了所需的光通量（流明）。
- 功耗限制：整个产品的总功率预算是多少？这决定了单个灯珠的功率选择。
- 显色指数（CRI）：对色彩还原的真实度要求有多高？高显指（Ra>90）灯珠能更好地还原物体本色。
- 光束角：需要聚光（如射灯）还是泛光（如照明灯）？封装的透镜形状决定了光束角。
如何选择最适合的LED直插灯珠固定方式？
选择固定方式就像选鞋，没有最好，只有最合适。你需要根据具体的应用场景和生产条件来决定。
选择LED直插灯珠固定配件的标准
如果你决定使用插座或支架等配件，以下标准可以帮助你做出选择：
- 材料质量：选择耐高温、绝缘性好、不易老化的材料，如PBT或LCP塑料。
- 接触可靠性：插座的簧片需要有良好的弹性和导电性，确保长期稳定接触。
- 匹配精度：配件的尺寸必须与灯珠引脚和PCB板孔位精确匹配，避免过松或过紧。
- 认证标准：优先选择通过RoHS、REACH等环保和安全认证的产品。
LED直插灯珠的固定配件介绍（插座、支架、固定座）
- LED灯珠插座：这是一种非常方便的配件，它被焊接在PCB板上，灯珠可以直接插入或拔出。非常适合研发阶段或需要后期维护的产品。
- 支架（Holder）：通常是塑料或尼龙材质的套筒，先固定在面板或PCB板上，然后将灯珠插入支架中。它能提供额外的机械保护和定位功能。
- 固定座（Spacer）：用于在灯珠和PCB板之间提供一个固定的高度，确保所有灯珠安装高度一致，常用于需要整齐排列的显示面板。
LED直插灯珠安装指南：从固定到点亮
现在，让我们进入实操环节。下面是一个标准的直插LED灯珠安装流程。
第一步：准备工具与检查灯珠规格
- 工具：防静电手环、电烙铁、焊锡丝、镊子、斜口钳。
- 检查：确认灯珠型号、电压、电流参数是否与设计相符。最重要的是，分清引脚的正负极（通常长脚为正极，短脚为负极）。
第二步：将灯珠稳固插入LED灯珠插座或PCB板
将灯珠引脚对准PCB板上的通孔，轻轻插入。确保灯珠底部与板面贴合或保持预设的高度。如果使用插座，直接插入即可。如果是焊接，注意控制烙铁温度（通常在260-300℃之间）和焊接时间（一般不超过3秒），避免过热损伤LED芯片。
小技巧：在批量焊接前，可以先制作一个简单的定位模具，以保证所有灯珠的高度和角度完全一致，这对于显示屏或矩阵灯光的均匀性至关重要。
第三步：验证固定效果与连接电路
焊接或插入后，轻轻晃动灯珠，检查是否牢固。然后，用万用表或连接一个限流电阻和电源，测试灯珠是否能正常点亮。确认无误后，再进行下一步的组装。
如何提高LED直插灯珠固定的稳定性与寿命？
一个高质量的固定方案，能显著提升产品的整体稳定性和使用寿命。
优化散热：固定方式对光效和寿命的影响
我们前面提到，固定质量影响散热。一个饱满、光滑的焊点不仅连接牢固，其导热效率也远高于虚焊或冷焊点。热量能顺畅地从引脚传到PCB板的大面积铜箔上散发出去，从而有效控制灯珠的温度。
根据行业研究，LED结温每升高10℃，其寿命大约会缩短一半。可见，一个看似微小的固定环节，对产品寿命有着决定性的影响。
避免物理损伤：安装过程中的注意事项
- 防静电：LED芯片对静电非常敏感，务必佩戴防静电手环操作。
- 避免应力：在焊接后、焊点尚未完全冷却时，不要弯折或扭动灯珠引脚，以免造成内部金线断裂。
- 引脚成型：如果需要弯折引脚，应在距离胶体根部至少2mm的位置进行，避免对封装体施加压力。
恒彩电子的解决方案：高精密设备与封装技术如何确保稳定性
作为一家拥有近二十年封装技术背景的企业，恒彩电子深知稳定性的重要性。我们采用世界领先的高精密全自动生产设备，从固晶、焊线到封装，每一个环节都实现了微米级的精度控制。这确保了每一颗
直插式LED灯珠的主要应用领域
凭借其成本效益和可靠性，直插式LED灯珠至今仍在许多领域发挥着不可替代的作用。
数据显示，尽管SMDLED已成为主流，但在特定细分市场，直插式LED的需求依然稳定。预计到2025年，全球LED市场规模将达到1900亿美元，其中指示灯、户外显示和特种照明等领域仍将是直插产品的天下。
商业照明与家居照明
在一些装饰性灯具、氛围灯和指示灯中，直插灯珠因其多样的色彩和易于安装的特点而被广泛使用。
户外显示屏与指示灯
户外大型广告牌是直插LED灯珠的经典应用。其高亮度、长寿命和易于维护的特点，使其能够在严苛的户外环境下稳定工作。同时，各种设备上的状态指示灯也几乎都是直插LED的天下。
汽车与特种设备照明
在汽车的仪表盘、尾灯以及各种工业设备的信号灯中，直插LED凭借其出色的抗振动性和可靠性，成为了设计师们的首选。
关于LED直插灯珠固定的常见问题
我们整理了一些用户最关心的问题，希望能为你答疑解惑。
LED直插灯珠如何使用？最关键的一步是分清正负极（通常长脚为正，短脚为负），然后将其插入PCB板或专用插座中，通过焊接或卡扣固定。最后，根据其额定电压和电流，串联合适的限流电阻后接入电路即可。
直插LED灯珠的安装难度大吗？相对贴片LED而言，直插灯珠的安装要简单得多，尤其适合手动操作。只要掌握基本的焊接技巧和正负极区分，大多数人都能轻松完成安装。
固定方式会影响LED灯珠的光效吗？会的。不佳的固定，特别是虚焊，会增加接触电阻，导致电压不稳，影响亮度。更重要的是，糟糕的固定会恶化散热，导致灯珠温度升高，光效下降（即热光衰），并严重缩短寿命。
如何选择可靠的直插灯珠厂家？选择厂家时，应考察其技术背景、生产设备、质量控制体系和客户案例。像恒彩电子这样拥有独立实验室和资深研发团队的企业，更能从源头保证产品的一致性和可靠性，是值得信赖的合作伙伴。
精准、可靠的固定是发挥LED直插灯珠全部潜能的最后一道，也是至关重要的一道工序。从理解其基本原理，到掌握正确的安装技巧，再到选择高品质的灯珠产品，每一个环节都缺一不可。希望这篇详尽的指南能帮助你在未来的项目中，更加从容地应对led直插灯珠固定的挑战，让每一束光都稳定而璀璨。
