过去十几年里，我拆解过上百种电子设备，从普通的充电宝到复杂的工业控制柜。我发现一个有趣的现象：无论技术怎么迭代，一种小小的元器件总是雷打不动地出现在各种电路板上——那就是直插LED指示灯。特别是“指示灯F3直插灯珠”，它就像设备的“眼睛”，默默地告诉我们设备是开是关、是正常还是异常。这篇文章，我会把多年来跟这些小灯珠打交道的经验分享给你，让你彻底搞懂它。
F3直插灯珠是什么意思？F3指的是灯珠的封装直径约为3mm的直插式（DIP）LED。它因体积小、功耗低、安装简单，广泛用于各种设备的电源、状态指示。
灯珠不亮或闪烁的常见原因是什么？不亮通常是极性接反、没加限流电阻或灯珠损坏。闪烁则多半是供电电压不稳或驱动电路问题。
F3与F5直插LED主要区别有哪些？主要区别是尺寸和亮度。F3直径3mm，适合紧凑空间；F5直径5mm，更亮，可视角度更大。
使用直插LED灯珠必须加限流电阻吗？必须加！LED灯珠就像一个没刹车的跑车，直接通电会因电流过大而烧毁。限流电阻就是它的“刹车片”，保证其在安全电流下工作。
指示灯F3直插灯珠会闪烁正常吗？不正常。稳定的直流供电下，它应该持续点亮。闪烁往往意味着电路或电源存在问题。
灯珠插脚长短怎么区分？一般情况下，长脚是正极（Anode），短脚是负极（Cathode）。这是行业内约定俗成的标准。
什么是指示灯F3直插灯珠？规格参数详解
你可能在电源适配器、路由器、或者各种仪器的面板上都见过它——一个不起眼的小亮点。这个小亮点，很可能就是一颗F3直插LED灯珠。
F3直插LED定义：为何是电子工程师的常用选择？

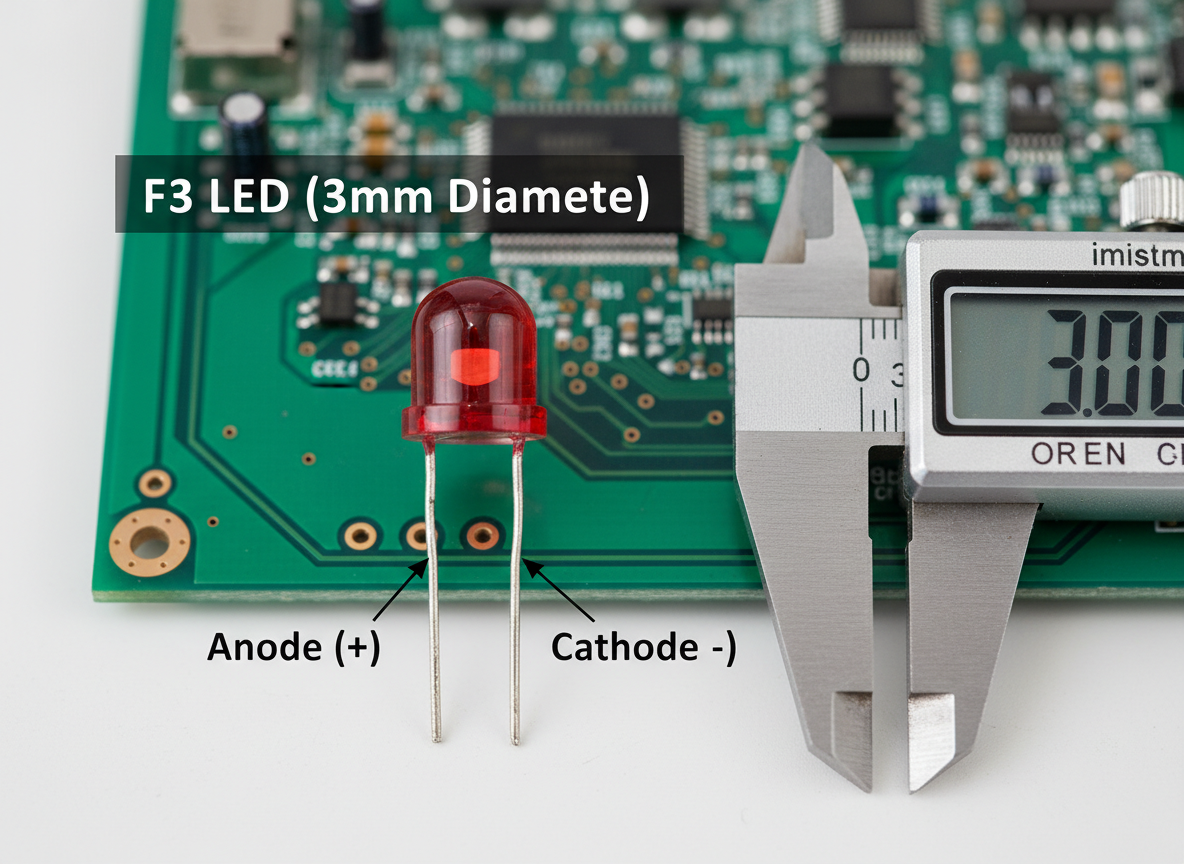

“F3”这个代号其实很简单，它描述的是灯珠的物理尺寸。“F”是英文“Form”的缩写，意为形状或封装，而“3”则代表其圆形灯头的直径是3毫米（mm）。所以，F3直插灯珠就是一种直径为3mm、带有两根引脚（插脚）、可以直接插入电路板通孔（Through-Hole）并焊接的LED发光二极管。
它之所以成为工程师们的“老朋友”，主要得益于几个优点：
安装可靠：两根坚固的引脚穿过PCB板焊接，连接非常牢固，抗振动能力强。
成本低廉：作为一种非常成熟的封装技术，其生产成本极具优势，适合大规模应用。
手动操作友好：无论是研发打样还是小批量生产，甚至是维修更换，直插式元件都比微小的贴片元件更容易操作。
核心技术参数解读：正向电压、额定电流与颜色
要让一颗F3灯珠正常发光，你需要了解它的三个核心“脾气”：
正向电压(Vf)：这是驱动LED发光所需的最低电压。不同颜色的灯珠，Vf值也不同。通常，红光、黄光的Vf在1.8V-2.2V之间，而白光、蓝光、绿光的Vf则在2.8V-3.4V之间。
额定电流(If)：这是灯珠在达到标称亮度时安全工作的电流。F3直插灯珠的额定电流一般在10mA到20mA之间。电流过小亮度不足，过大则会严重缩短寿命甚至烧毁。
颜色/波长：指示灯最常用的颜色是红、绿、黄。红色通常表示警报或电源接通，绿色表示正常运行，黄色表示待机或注意。此外，还有蓝光、白光、双色甚至RGB全彩的型号。
F3灯珠尺寸与封装：决定其应用范围的关键
F3灯珠的3mm直径让它非常适合用在空间紧凑的设备面板上。比如在密布按键的控制台，或者小型化的消费电子产品中，F3可以在不占用过多空间的前提下，提供清晰的状态指示。它的封装通常是环氧树脂，既保护了内部脆弱的芯片，又起到了透镜的作用，汇聚或发散光线。
指示灯F3直插灯珠不亮的6大常见原因与排查步骤
“嘿，这个灯怎么不亮？”这是维修或调试时最常听到的一句话。别担心，排查F3指示灯的问题就像做侦探，一步步来总能找到“真凶”。

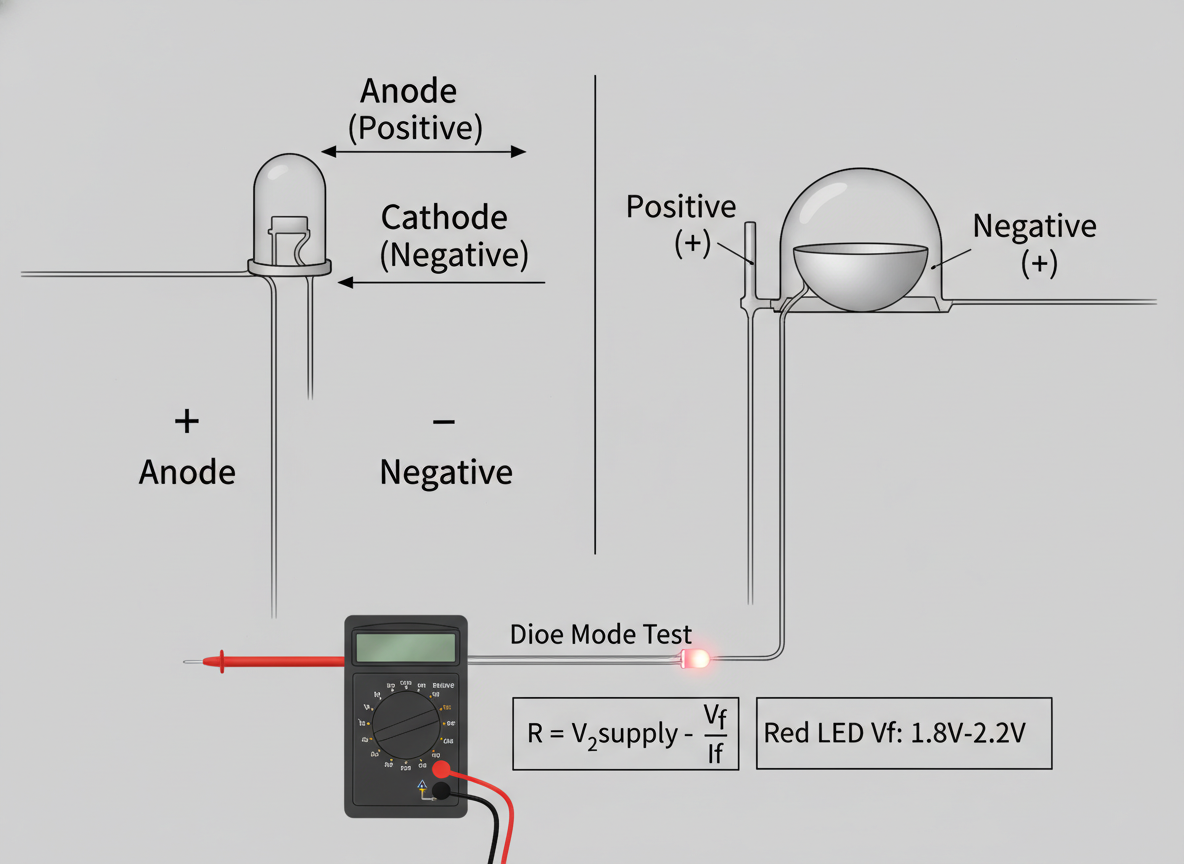

原因一：灯珠插脚极性接反（正负极判断技巧）
LED是二极管，具有单向导电性，接反了是绝对不会亮的。区分正负极有几个简单方法：
看引脚：全新的灯珠，长脚是正极，短脚是负极。
看内部：透过透明的树脂封装，可以看到内部的金属电极。小一点的是正极，大一点、像个小碗的是负极。
万用表二极管档：红表笔接正极，黑表笔接负极，灯珠会微亮。
记住一个口诀：“长正短负，小正大负”。这是最快最准的判断方法。
原因二：未串联或限流电阻值不匹配
这是新手最容易犯的错误。假设你有一个5V的电源，而你的红色F3灯珠Vf只有2V。如果你直接把灯珠接在5V上，巨大的电流会瞬间把它烧掉。必须串联一个电阻来分担多余的电压并限制电流。
电阻值的计算公式是：R=(电源电压-灯珠Vf)/额定电流。例如：(5V-2V)/0.02A=150Ω。你应该选择一个150欧姆的电阻。
原因三：电源电压与灯珠Vf不符
如果你用一个3V的电源去点亮一个Vf为3.2V的白光LED，它可能完全不亮，或者亮度非常非常暗。确保你的供电电压高于灯珠的正向电压Vf，并留出给限流电阻的压降空间。
原因四：灯珠本身老化、损坏或批次不良
任何电子元件都有寿命。长时间工作、过流或过压使用都会加速LED光衰，直到完全不亮。另外，如果采购了品质不佳的灯珠，可能出厂时就是坏的，或者批次一致性很差，导致部分灯珠不亮。
原因五：电路板虚焊或接触不良
直插元件依赖于焊点连接。如果焊接时温度不够或时间太短，可能造成虚焊。设备长时间振动也可能导致焊点开裂。用手轻轻晃动灯珠，或者用万用表测量引脚两端的电压，可以帮助判断是否存在接触不良。
原因六：驱动电路故障
在一些复杂的设备中，指示灯不是直接连在电源上，而是由一个IC芯片或三极管控制的。如果这个控制电路出了问题，比如芯片引脚烧坏，那么灯珠本身再好也亮不起来。
指示灯灯珠闪烁：是灯珠问题还是电路问题？
灯珠“眨眼睛”有时是设计好的（比如网络活动指示灯），但如果它本该常亮却不停闪烁，那多半是出问题了。
电压不稳：导致灯珠亮度波动的首要外部因素
如果你的供电电源本身不稳定，电压忽高忽低，那么流过灯珠的电流也会随之变化，反映在亮度上就是闪烁。这在一些廉价的电源适配器或电池电量不足时很常见。你可以用示波器测量一下灯珠两端的电压波形，如果波动很大，那问题就出在电源端。
驱动方式不当：PWM驱动与直流驱动的区别
为了调节LED亮度，工程师常用PWM（脉冲宽度调制）信号来驱动。PWM通过快速开关LED，利用人眼的视觉暂留效应来感觉亮度的变化。如果PWM的频率太低（比如低于100Hz），人眼就能察觉到闪烁。所以，如果你发现灯珠闪烁，需要确认它的驱动方式是直流（DC）还是PWM。
灯珠一致性差：同一批次产品Vf/Iv差异过大的影响
这个问题在B端产品中尤其致命。想象一下，你生产了一批设备，面板上有10个并联的指示灯。如果这批灯珠的Vf值差异很大，有的3.0V，有的3.4V，那么在同一个驱动电压下，Vf低的灯珠会抢走大部分电流，变得很亮，而Vf高的灯珠可能微亮甚至不亮，整体看起来就会参差不齐，甚至闪烁。
业内资深硬件工程师指出：“对于多灯并联的应用场景，我们对LED灯珠Vf和Iv（亮度）的一致性要求极高，通常会要求供应商在出货时进行严格分光分色，将参数差异控制在极小的范围内。”
直插式LED灯珠型号对比：F3vs.F5vs.F8
除了F3，你还会经常听到F5和F8，它们的主要区别在于尺寸和应用。
尺寸与可视角度对比：F3、F5、F8如何选择？
F3：当你的PCB空间非常宝贵，或者只需要一个近距离、低调的指示时，F3是最佳选择。
F5：这是最通用的型号，尺寸、亮度和成本达到了完美的平衡，从家电到工业设备都能看到它的身影。
F8：当你需要更远的指示距离和更广的观察角度时，比如大型机械的运行状态灯，F8的大尺寸和高亮度就派上用场了。
亮度与功耗差异：不同型号的应用场景偏好
通常情况下，尺寸越大的灯珠，其内部可以封装更大尺寸的芯片，允许通过更大的电流，因此亮度也更高。当然，高亮度的代价就是更高的功耗。在选择时，要平衡亮度需求和设备的能耗预算。
结构强度与安装便利性分析
尺寸越大，引脚也越粗壮，机械强度自然更好。F8灯珠比F3更能抵抗物理冲击和振动。但在安装密度上，F3则拥有无与伦比的优势，可以在同样大小的面板上布置更多的指示点。
直插LED灯珠规格型号一览表（工程技术参考）
为了方便工程师和采购人员进行快速选型，我们整理了一份F3直插LED灯珠的主流参数，这些数据基于最新的行业标准和市场情况。
F3直插LED灯珠主流参数对照表（2025数据）
颜色、波长与正向电压（Vf）速查
红色：波长约620-630nm，Vf≈2.0V
绿色：波长约520-530nm，Vf≈3.2V
蓝色：波长约465-475nm，Vf≈3.2V
黄色：波长约585-595nm，Vf≈2.0V
白色：由蓝光芯片+荧光粉激发，Vf≈3.0V
工业级与普通级直插LED参数差异
工业设备对可靠性的要求远高于消费电子。因此，工业级的F3灯珠在以下方面有更严格的标准：
批次一致性：Vf和亮度的差异极小，保证同一批次产品表现一致。
耐高低温：工作温度范围更宽，例如-40℃到+85℃。
抗静电能力(ESD)：更高的ESD防护等级，减少在生产和装配过程中的损坏率。
光衰：更慢的光衰速度，保证设备全生命周期内的指示效果。
像我们恒彩电子这样的公司，拥有近二十年的LED封装技术背景和独立实验室，能够为工业客户提供高可靠性、高一致性的直插LED灯珠，确保其在严苛环境下长期稳定工作。
典型应用电路分析：带指示灯插排内部怎么接线？
很多人好奇，我们家用的220V插排上的那个小红灯是怎么工作的？为什么一个小小的LED能直接用在这么高的电压上？
220V交流电路中指示灯的典型接法
其实，LED指示灯并不是直接接在220V上的。它的电路非常巧妙和简单：
串联一个大阻值的降压电阻：这个电阻（通常是几十到上百千欧姆）承担了绝大部分的电压，将220V的交流电压降下来，并把电流限制在几毫安的安全范围内。
并联一个反向二极管：由于LED是单向导电的，而市电是交流电，有正半周和负半周。为了防止在负半周时反向电压击穿LED，通常会反向并联一个普通的二极管（如1N4007）来保护它。有些设计会用两颗LED反向并联，这样两个半周都有灯亮，亮度更稳定。
整体并联在火线和零线之间：这个指示灯模块被直接并联在插排的火线（L）和零线（N）之间，只要插排通电，无论开关是否打开，它都会亮起，作为电源指示。
直流低压设备中的指示灯电路设计要点
在直流低压（如3.3V,5V,12V）设备中，电路就更简单了。只需根据前面提到的公式计算出合适的限流电阻，然后将电阻和LED串联起来，接到需要指示信号的电路上即可。例如，可以将其接在某个芯片的GPIO口上，通过程序控制其亮灭。
根据《中国电子元件协会》2023年的数据，插排/配电模块是直插LED指示灯的第二大应用市场，占比高达27%，仅次于电源设备。
关于指示灯F3直插灯珠的常见问题
灯珠插脚长短怎么区分正负极？对于新的、未剪脚的灯珠，长脚是正极，短脚是负极。如果引脚被剪成一样长，可以观察灯珠内部，金属支架小的是正极，大的（像个小碗）是负极。
工业设备用指示灯灯珠有什么特殊要求？工业应用更看重长期的可靠性和一致性。具体要求包括：更宽的工作温度范围、更强的抗静电能力、极低的光衰率以及严格的批次间颜色和亮度一致性。供货的稳定性和长期可追溯性也同样重要。
指示灯灯珠LED的理论寿命一般是多久？在额定电流和良好散热条件下，高品质的LED指示灯珠寿命（指亮度衰减到初始值70%的时间）通常可以达到30,000至50,000小时。这意味着如果每天24小时点亮，它能持续工作超过3-5年。
选择一颗小小的F3直插灯珠，看似简单，实则关系到整个产品的可靠性和用户体验。从理解它的基本参数，到学会排查常见的故障，再到为你的项目选择合适的工业级型号，每一步都体现了专业与严谨。希望这篇详尽的指南，能帮助你更好地驾驭这个虽小但至关重要的电子元件。
