大家好，我是恒彩电子的小编。在LED封装领域摸爬滚打了近二十年，我见证了UV固化技术从笨重的汞灯时代，跨越到今天高效、环保的LED时代。今天，我想和大家深入聊聊一个正在改变工业生产格局的“幕后英雄”——大功率陶瓷双芯395nm紫外线UV固化光源。它不仅是我日常工作中接触最多的核心产品之一，更是许多高端制造业实现效率飞跃的关键。
对于刚接触这个领域的朋友，你可能会有一连串的问题：它到底是什么？为什么叫“陶瓷双芯”？395nm这个数字又代表什么？别急，我们先用几个要点快速了解一下它的核心价值：
- 什么是大功率陶瓷双芯395nmUV固化光源？它是一种采用陶瓷基板封装、内置两颗大功率芯片的紫外线LED光源。其发射的395nm波长紫外线，专门用于快速固化UV胶水、油墨和涂料。
- 它的核心优势是什么？简单来说就是三大特点：高功率（固化速度快）、高可靠性（陶瓷散热好，不易坏）和长寿命（使用寿命远超传统汞灯）。
- 它主要应用于哪些行业？主要集中在对精度和效率要求极高的领域，比如电子制造、精密仪器组装、医疗器械、UV喷墨打印等。
- 双芯设计意味着什么？双芯片设计能在一个极小的发光面积内实现功率倍增，提供更高的能量密度，这对于需要瞬间完成固化的微小部件粘接至关重要。
- 陶瓷基板的好处？陶瓷拥有卓越的导热性能，能迅速将LED芯片工作时产生的热量导出，确保光源长时间稳定工作，有效减缓光衰。
- 395nm波长的特点？相比365nm，395nm波长的穿透力更强，特别适合固化较厚的涂层或有色胶水，应用范围更广。
工作原理揭秘：395nm紫外线UV固化光源如何实现瞬间固化？
你是否好奇，为什么一束光照射下，液态的胶水或油墨能在几秒钟内变得坚硬如石？这背后其实是一场由光驱动的“闪电”化学反应。
UV固化技术的基本原理
UV固化的核心在于一种叫做“光引发剂”的特殊物质。在UV胶水或油墨中，除了基础的树脂（单体和预聚物），还混合了少量光引发剂。当特定波长的紫外线（比如395nm）照射到材料上时，光引发剂会像吸收了能量的超人一样，瞬间分解成活性自由基或阳离子。这些“活性粒子”会立刻引发树脂链条发生连锁聚合反应，在极短时间内形成稳定的三维网状结构，从而使液态物质转变为固态。这个过程就是我们所说的“固化”。
395nm波长的独特作用与穿透深度
不同波长的紫外线，其能量和穿透能力各不相同。395nm波长处于UVA波段，相比能量更高但穿透力较弱的365nm波长，它能穿透更厚的涂层。这使得它在处理厚胶层、有色或不透明材料的固化时表现出色。例如，在PCB电路板的三防漆涂覆中，395nm光源能确保漆层从里到外均匀、彻底地固化，避免表面结皮而内部仍是液态的问题。
对于需要固化深度超过1毫米的透明或半透明材料，395nm波长通常比365nm波长表现出更好的深层固化效果。
LEDUV光源与传统汞灯的工作机制差异
传统的UV固化依赖高压汞灯。汞灯体积大、耗电高，需要长时间预热才能达到最佳工作状态，并且会产生大量热量和对环境有害的臭氧。而大功率陶瓷双芯395nm紫外线UV固化光源作为新一代LED技术，彻底改变了这一局面。它无需预热，即开即用，能耗仅为汞灯的20%左右，且不产生臭氧。更重要的是，它的光线能量集中，发热量小，非常适合对温度敏感的精密电子元件的固化。
技术模块：大功率陶瓷双芯光源的技术优势与材料细节
一款优秀的光源，其卓越性能源于每一个技术细节的精雕细琢。大功率陶瓷双芯光源之所以能在高端工业应用中脱颖而出，关键就在于其独特的材料选择和结构设计。
陶瓷基板的卓越导热性如何提升光源寿命与稳定性？
LED芯片在工作时最怕的就是“热”。过高的温度会导致芯片光效下降、颜色漂移，甚至永久性损坏，这就是我们常说的“光衰”。传统的SMD封装通常使用PPA或EMC等塑料支架，导热系数有限。而我们采用的氮化铝陶瓷基板，其导热系数高达170-230W/m·K，是传统材料的数十甚至上百倍。
这意味着芯片产生的热量可以被瞬间传导出去，使芯片结温维持在极低的水平。这带来的直接好处就是：
- 超长寿命：有效抑制光衰，光源使用寿命可达20000小时以上。
- 超高稳定性：即使长时间、高强度工作，光功率输出依然稳定如初，保证了生产工艺的一致性。

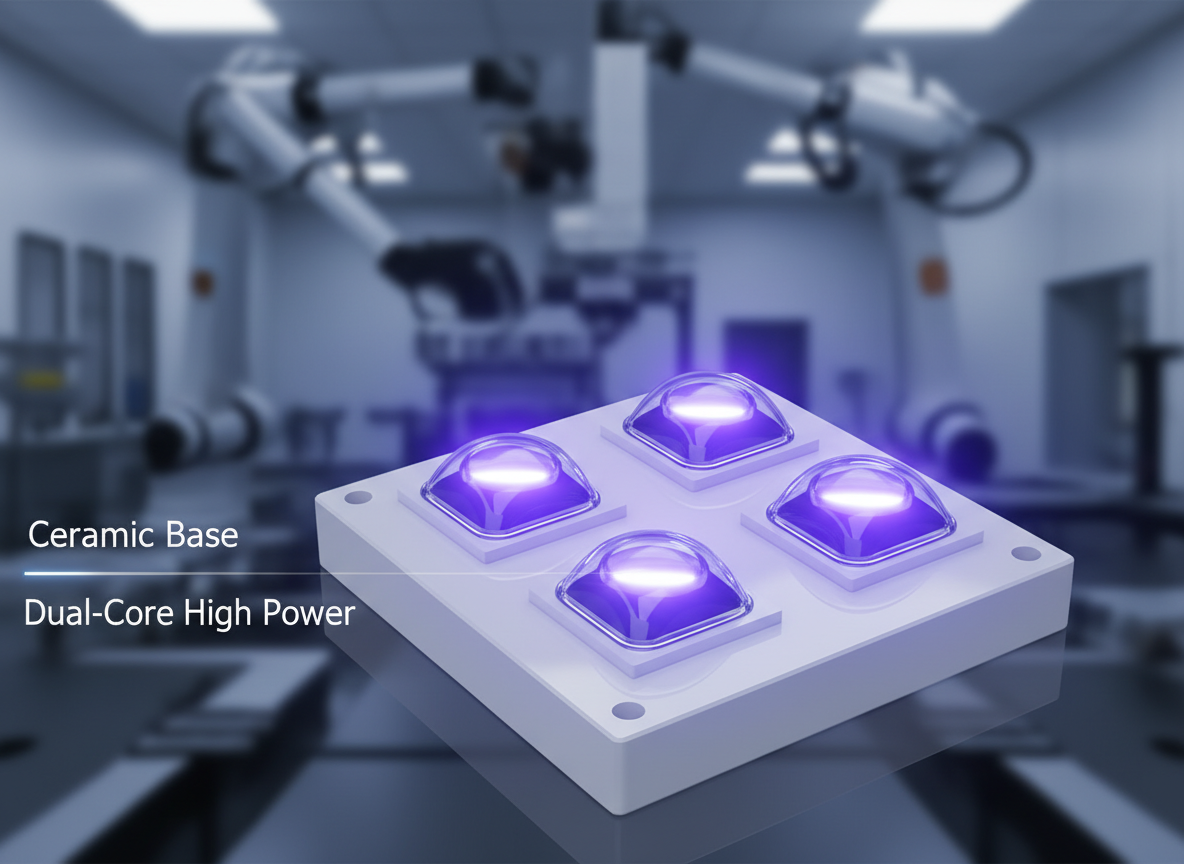

双芯设计的功率倍增效应与光功率密度分析
在许多精密固化场景，比如摄像头模组的镜头粘接，需要在毫米级的微小区域内提供极高的能量。单颗芯片的功率往往难以满足要求。双芯设计巧妙地解决了这个问题，它将两颗高性能芯片集成在同一块陶瓷基板上，通过共晶或倒装焊技术连接。这种设计不仅使光功率直接翻倍，更重要的是极大地提升了“光功率密度”（单位面积内的光功率）。高光功率密度意味着更快的固化速度和更强的固化能力。
封装技术如何影响大功率陶瓷双芯395nm紫外线UV固化光源的可靠性？
封装技术是决定LED光源品质的核心。我们恒彩电子拥有近二十年的封装技术背景，核心团队来自国内顶尖光学研究院。我们采用全球领先的高精密全自动生产设备，确保每一颗光源都达到最高标准。从芯片的精确贴装、金线的牢固焊接，到石英玻璃透镜的精密封装，每一个环节都经过严格的质量控制。这保证了我们的陶瓷双芯UV光源不仅性能强大，而且在震动、高湿等恶劣工业环境下依然能可靠工作。
性能对比：395nm紫外线UV光源与其它UV光源的差异
选择正确的光源是确保固化质量和生产效率的第一步。让我们通过几个维度的对比，来更清晰地认识大功率陶瓷双芯395nm光源的优势所在。
陶瓷封装vs.传统SMD/EMC封装：散热与光衰对比
395nmvs.常见波长（如365nm,405nm）：在不同固化应用中的选择
选择哪个波长，主要取决于你的UV胶水或油墨对哪个波段的光最敏感，以及固化材料的厚度和颜色。
- 365nm：能量最高，非常适合薄层、透明材料的表层快速固化。但穿透力相对较弱，不适合厚涂层或有色材料。
- 395nm：能量适中，穿透力强，是目前应用最广泛的波段。它兼顾了固化速度和固化深度，对各种UV胶水和油墨的适应性非常好，堪称“万金油”波长。
- 405nm：属于可见光边缘，能量较低，但穿透力最强。主要用于一些对穿透深度要求极高，或者对材料损伤要求极低的特殊应用，如医疗领域的齿科修复。
选择小贴士：在不确定哪种波长最合适时，请优先查阅您所使用的UV胶水或油墨的技术数据表（TDS），上面会明确标注推荐的固化波长和能量需求。
大功率LEDUV光源与传统高压汞灯的综合性能比较
工业应用案例：大功率陶瓷双芯UV固化光源在电子行业的具体实践
理论说再多，不如看实际应用。大功率陶瓷双芯395nmUV光源在要求严苛的电子行业中，早已成为不可或缺的生产工具。
案例一：TFT-LCD面板生产中的框胶固化应用
在手机或平板电脑的屏幕生产中，需要用UV胶将液晶面板与边框精确粘合。这个过程叫做“框胶”。由于胶线非常细窄，且要求快速定型以保证生产节拍，大功率UV光源是最佳选择。395nm波长的良好穿透性可以确保整个胶层均匀固化，而陶瓷封装的稳定性则保证了24小时不间断生产线上的产品良率。
案例二：摄像头模组组装中的精密粘接与固化
手机摄像头模组内部包含了镜头、传感器、VCM马达等多个微小元件，它们之间的固定大量使用UV胶。这些部件对温度极其敏感，传统热固化方式完全不适用。大功率陶瓷双芯UV光源的“冷光”特性在此发挥了巨大作用。它可以在不产生多余热量的情况下，对微米级的胶点进行秒级固化，极大地提升了组装精度和效率。
案例三：PCB电路板三防漆涂覆的快速固化
为了保护电路板免受潮湿、盐雾和霉菌的侵蚀，通常会喷涂一层“三防漆”。传统的溶剂型三防漆需要长时间烘烤才能干燥，不仅耗能，还不环保。而UV三防漆配合
应用拓展：395nm紫外线UV光源在打印行业的应用探索
除了电子行业，395nmUV光源在打印领域的应用也越来越广泛，为打印质量和速度带来了革命性的提升。
UV喷墨打印：提升油墨附着力与打印速度
传统的喷墨打印，油墨需要时间渗透和干燥。而UV喷墨打印机在喷头的两侧集成了UV-LED固化灯。油墨被喷到承印物（如塑料、玻璃、金属）表面的瞬间，UV光立刻将其固化。这使得它几乎可以在任何材料上打印，并且打印成品防水、耐刮擦，色彩也更鲜艳。395nm光源因其对各类UV油墨的普适性，成为UV打印设备的主流选择。
3D打印中的光敏树脂固化应用
在SLA或DLP技术的3D打印中，液态光敏树脂就是通过紫外光逐层照射固化成型的。大功率、高均匀性的UV光源直接决定了打印的精度和速度。陶瓷双芯光源提供的高能量密度，可以显著缩短每层的曝光时间，从而大幅提升整体打印效率。
如何通过UV固化光源影响打印产品的最终质量？
UV光源的均匀性和稳定性对打印质量至关重要。如果光源能量分布不均，会导致打印品表面出现固化不彻底的条纹或斑点。而能量不稳定则会造成不同批次产品颜色和光泽度的差异。因此，选择像我们这样经过严格光学设计和质量控制的陶瓷系列大功率LED光源，是保证高端打印品质的基础。
能效分析：大功率陶瓷双芯395nm紫外线UV固化光源的节能特点
在“碳中和”成为全球共识的今天，工业生产的节能降耗比以往任何时候都更加重要。UV-LED固化技术正是顺应这一趋势的绿色技术。
根据MarketsandMarkets在2024年的报告，全球大功率UV固化光源市场正以12.3%的年增长率快速发展，其核心驱动力之一就是其卓越的节能环保特性。
即开即用：对比传统汞灯预热时间的能耗节省
想象一下，传统汞灯每次启动都需要5-10分钟的预热，这期间它一直在消耗全功率的电能，却不能用于生产。如果一天开关10次，仅预热就浪费了大量电费。而LEDUV光源即开即用，只在需要固化时才消耗电能，待机功耗几乎为零，节能效果立竿见影。
电光转换效率分析：更少的电能，更高的光输出
电光转换效率是衡量光源节能性的一个核心指标。大功率陶瓷双芯UV光源的电光转换效率可高达40%-60%，远高于汞灯不足20%的效率。这意味着，输入同样多的电能，LED能将其更大部分转化为有效的紫外光，而不是浪费在发热上。更少的电能，却能获得更高的光输出，这就是技术的魅力。
TechnoSystemsResearch的数据显示，仅在2024年，395nm紫外线UV光源在电子产业的应用就增长了15%，这背后离不开其高效节能带来的成本优势。
常见问题解答
大功率陶瓷UV光源能提高生产效率吗？
绝对能。它通过秒级固化，将传统需要数分钟甚至数小时的干燥/固化过程缩短至几秒，直接消除了生产瓶颈。同时，即开即用的特性也省去了等待时间，让生产流程更加流畅。
如何评估UV固化光源的性能与质量？
评估一款UV光源，应关注几个核心指标：光功率（mW）、光功率密度（mW/cm²）、中心波长（nm）、光谱均匀性、以及光衰数据。此外，封装材料（如是否为陶瓷基板）、散热设计和品牌的技术背景也是判断其可靠性的重要依据。
陶瓷UV光源的使用寿命一般是多久？
得益于陶瓷基板优异的散热性能，高品质的陶瓷UV光源在正常工作条件下的使用寿命通常可以达到20,000至30,000小时，是传统汞灯寿命的20倍以上，大大降低了更换灯管的频率和维护成本。
为什么大功率陶瓷双芯395nm光源是工业固化的可靠选择
综合来看，大功率陶瓷双芯395nm紫外线UV固化光源凭借其高功率、高可靠性和高效率的技术优势，已经成为现代高端制造业不可或缺的核心部件。它不仅代表了更快的生产速度和更高的产品质量，更象征着一种更环保、更节能的绿色生产方式。
在恒彩电子，我们引以为傲的不仅仅是产品本身，更是背后近二十年积累的封装技术和来自光学研究一线的专业团队。我们深知，每一个微小的技术参数都可能影响客户最终产品的成败。因此，我们坚持用最严苛的标准，打造每一颗值得信赖的光源。
如果您正在为您的产品寻找高效、稳定的UV固化解决方案，不妨从了解我们的陶瓷系列大功率LED光源开始。欢迎访问我们的官方网站，获取更详细的技术规格和应用支持。我们期待用专业的技术，助您在激烈的市场竞争中占得先机。
