你好呀！你是不是也对单片机控制的酷炫灯光效果感到好奇，特别是那种像呼吸一样忽明忽暗的“呼吸灯”？如果你正在寻找如何用CC2530单片机实现这种效果，那么你来对地方了！今天，恒彩电子就带你一步步了解CC2530呼吸灯的奥秘，从基本原理到实际操作，让你也能轻松做出自己的呼吸灯。

什么是呼吸灯？它有什么特别的？

想象一下，一个LED灯不是简单地亮着或者灭着，而是像人的呼吸一样，慢慢地变亮，达到最亮后再慢慢地变暗，然后又周而复始。这种平滑的亮度变化，就是我们常说的“呼吸灯”效果。它看起来非常柔和、舒适，给人一种生动的感觉。

你可能在很多地方都见过呼吸灯，比如手机的通知灯、电脑的指示灯、智能音箱的状态灯，甚至是汽车的内饰灯。它不仅能提示信息，还能增加产品的科技感和美观度。这种效果之所以能被我们人眼感知，是因为LED的亮度在快速变化，但我们眼睛的“视觉暂留”效应，会把这些快速变化连接起来，形成连续的渐变感觉。

呼吸灯的核心秘密：PWM（脉冲宽度调制）

想要让LED灯实现渐变效果，最关键的技术就是PWM，也就是“脉冲宽度调制”。听起来有点专业，但其实很好理解。

我们知道，LED灯的亮度取决于流过它的电流大小。电流越大，灯就越亮；电流越小，灯就越暗。但是，单片机的输出引脚通常只有高电平（亮）和低电平（灭）两种状态，不能直接输出一个变化的模拟电压来控制亮度。

这时候，PWM就派上用场了！它不是直接改变电压，而是通过快速地开关LED灯来实现亮度的“模拟”控制。具体来说，PWM会输出一系列的方波信号，这些方波的周期是固定的，但是在一个周期内，高电平持续的时间（也就是脉冲宽度）是可以调节的。

占空比 ：高电平持续时间与整个周期时间的比值，就叫做占空比。
占空比越高 ：说明在一个周期内，LED亮着的时间越长，灭着的时间越短，这样人眼平均感受到的亮度就越高，灯看起来就越亮。
占空比越低 ：说明在一个周期内，LED亮着的时间越短，灭着的时间越长，人眼平均感受到的亮度就越低，灯看起来就越暗。

只要这个开关的速度足够快（比如每秒几百次甚至几千次），我们人眼就分辨不出它在闪烁，只会看到一个持续亮着但亮度可以调节的灯。通过不断地改变占空比，从低到高再从高到低，就能实现呼吸灯那种渐亮渐暗的效果了。这真是个巧妙的方法，对吧？

为什么选择CC2530单片机来实现呼吸灯？

市面上单片机种类那么多，为什么我们今天特别要讲CC2530呢？CC2530是一款集成了ZigBee无线通信功能的单片机，在物联网（IoT）领域非常受欢迎。它本身具备强大的处理能力和丰富的I/O接口，非常适合用来做各种嵌入式项目，包括我们今天的主角——呼吸灯。

选择CC2530有几个不错的理由：

集成度高 ：它把微控制器、内存、无线模块都整合在一起，省去了很多外围电路，让你的设计更简洁。
资源丰富 ：它有多个GPIO（通用输入输出）引脚，可以方便地连接LED灯；内部还有定时器等模块，可以用来精确地生成PWM信号。
学习资料多 ：作为一款热门的物联网芯片，网上有很多关于CC2530的开发资料、教程和社区支持，遇到问题更容易找到答案。
扩展性强 ：如果你以后想把呼吸灯集成到更复杂的物联网项目中，比如通过手机APP远程控制亮度，或者根据环境光自动调节，CC2530的无线通信能力就能派上大用场了。

所以，用CC2530来制作呼吸灯，不仅能让你掌握基本的PWM控制技术，还能为你未来的物联网项目打下基础。

CC2530呼吸灯的硬件连接步骤

要实现CC2530呼吸灯，硬件连接其实非常简单。你只需要一块CC2530开发板，一个LED灯，再加一个限流电阻就够了。

所需材料清单：

材料名称	描述

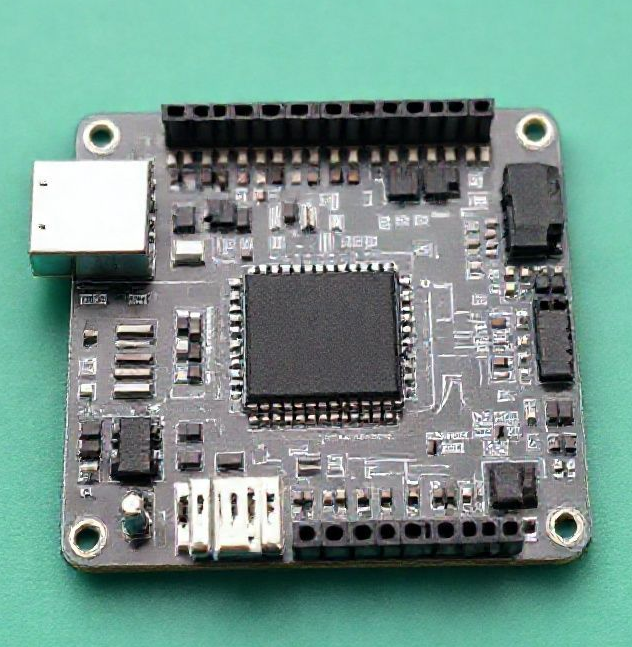

CC2530开发板	包含CC2530单片机核心模块，通常带有电源接口、下载接口和GPIO引出排针。
LED灯	任何颜色的普通LED灯都可以，注意区分正负极（长脚为正极，短脚为负极）。
限流电阻	作用是保护LED不被过大的电流烧坏。通常选择220欧姆到1K欧姆之间的电阻，具体阻值可以根据LED的型号和供电电压来计算。
连接导线	用于连接CC2530开发板、LED和电阻。
面包板（可选）	如果没有焊接条件，可以使用面包板进行临时搭建和测试。

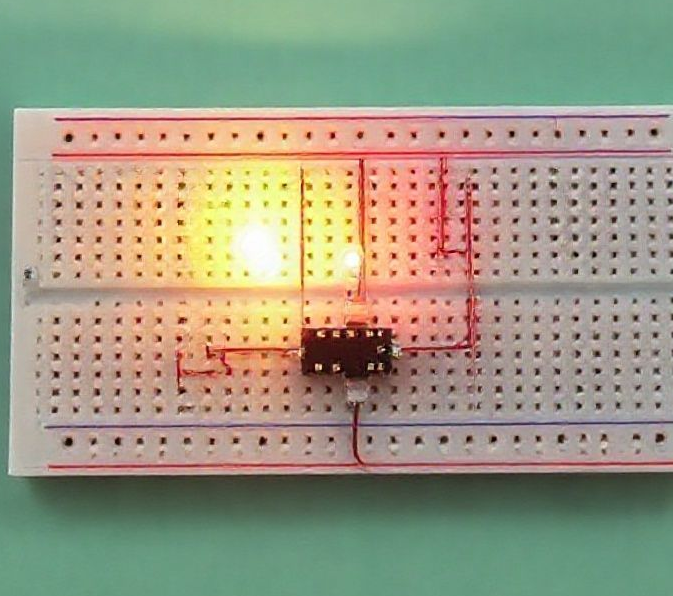

连接电路图（示意）：

具体连接步骤：

连接LED的正极 ：将LED灯的长脚（正极）通过限流电阻连接到CC2530开发板上的一个GPIO引脚。你可以选择任何一个可用的数字输出引脚，比如P0_0。
连接LED的负极 ：将LED灯的短脚（负极）连接到CC2530开发板的GND（地线）引脚。
检查连接 ：仔细检查你的连接是否正确，确保没有短路或接错线。电阻一定要串联在LED的正极或负极，否则LED可能会烧坏。

你看，硬件部分是不是很简单？大部分工作都在软件编程上呢！

CC2530呼吸灯的软件编程思路：C语言渐变控制

软件编程是实现呼吸灯效果的核心。我们会使用C语言来编写代码，控制CC2530的GPIO引脚输出PWM信号。

基本的编程逻辑是这样的：

初始化 ：

首先，你需要配置你选择的GPIO引脚为输出模式。
如果你打算使用CC2530内部的PWM模块（有些单片机有专门的PWM模块，CC2530可以通过定时器实现），你需要初始化相应的定时器，并设置PWM的周期。

亮度控制变量 ：

你需要一个变量来表示当前的亮度，比如 brightness ，它的值范围可以从0（最暗）到255（最亮）。
还需要一个变量来控制亮度的变化方向，比如 fadeAmount ，它可以是正数（渐亮）或负数（渐暗）。

循环控制亮度 ：

在一个主循环中，不断地更新 brightness 变量的值。
每次更新后，根据 brightness 的值来设置PWM的占空比。
当 brightness 达到最大值（比如255）时，改变 fadeAmount 的符号，让灯开始渐暗。
当 brightness 达到最小值（比如0）时，再次改变 fadeAmount 的符号，让灯开始渐亮。

延时：

在每次亮度更新后，加入一个短时间的延时。这个延时决定了呼吸灯渐变的速度。延时越长，渐变越慢；延时越短，渐变越快。

CC2530 C语言编程实现亮度调节的思考：

对于CC2530，我们可以利用其定时器来生成PWM信号。比如，你可以配置一个定时器在固定频率下溢出，然后在定时器中断服务函数中控制GPIO的电平，或者直接使用CC2530提供的PWM功能（如果你的库函数支持）。

一种常见的软件模拟PWM思路（不使用专门的PWM模块，但原理相同）：

你可以创建一个循环，在循环中让LED高电平持续一段时间，然后低电平持续一段时间。通过改变高电平持续的时间和低电平持续的时间的比例，来模拟不同的占空比。

// 伪代码示例
int brightness = 0;   // 初始亮度
int fadeAmount = 5;   // 每次亮度变化的步长

void setup() {
  // 配置P0_0为输出
  P0DIR |= 0x01; // 假设P0_0连接LED
}

void loop() {
  // 渐亮或渐暗
  brightness = brightness + fadeAmount;

  // 边界检查：如果达到最大或最小亮度，改变方向
  if (brightness <= 0 || brightness >= 255) {
    fadeAmount = -fadeAmount;
  }

  // 根据亮度值设置PWM占空比
  // 这里的实现方式有很多种，例如：
  // 1. 使用CC2530的硬件PWM模块（更平滑高效）
  // 2. 软件模拟PWM (通过延时控制高低电平时间)
  // 下面是一个简化的软件模拟PWM思路：
  for (int i = 0; i < 255; i++) {
    if (i < brightness) {
      P0_0 = 1; // 高电平，LED亮
    } else {
      P0_0 = 0; // 低电平，LED灭
    }
    // 每次循环都加入一个微小的延时
    // 这个延时非常关键，它决定了PWM的频率
    // 如果太慢，人眼会看到闪烁
    // 如果太快，可能无法区分不同的亮度
    delay_us(10); // 假设一个微秒级延时函数
  }

  // 控制呼吸灯的渐变速度
  delay_ms(30); // 每次亮度变化后，暂停一下，让渐变看起来更自然
}

请注意，上面的代码只是一个伪代码示例 ，用于说明逻辑。实际的CC2530开发需要使用特定的库函数来配置GPIO、定时器以及实现延时功能。

实现呼吸灯的几种常见方法

除了上面提到的软件模拟PWM，还有几种更常见、更推荐的方法来实现呼吸灯：

硬件PWM模块 ：

大多数现代单片机都内置了专门的硬件PWM模块。使用这些模块是最推荐的方式。
你只需要配置好PWM的周期和占空比寄存器，单片机就会自动生成精确的PWM波形，省去了CPU的大量计算负担。
CC2530可以通过配置其定时器（如Timer1或Timer3）来输出PWM信号，这通常需要查阅芯片手册和相关的库函数文档。这种方法通常能够实现最平滑、最稳定的呼吸效果。

定时器中断控制 ：

如果没有专门的硬件PWM模块，或者你想更灵活地控制，可以使用定时器中断。
配置一个定时器，让它以固定的频率产生中断。在中断服务函数中，你可以控制GPIO引脚的输出电平，并管理一个计数器来模拟PWM的占空比。
这种方法比纯软件延时更精确，但会占用一定的CPU时间来处理中断。

纯软件延时模拟 ：

这是最简单，但也最不推荐的方法，尤其是在对精度和CPU利用率有要求的情况下。
就像上面伪代码示例中那样，通过循环和延时函数来手动控制GPIO的高低电平时间。
缺点是延时函数会阻塞CPU，导致单片机在这段时间内不能做其他事情；而且延时函数通常不够精确，容易受到其他程序执行的影响，可能导致呼吸效果不平滑。

对于CC2530来说，利用其内部定时器来生成PWM是最佳选择，既能保证效果的平滑性，又能解放CPU去处理其他任务。

CC2530呼吸灯项目实战：按键控制LED呼吸灯

现在，我们来玩点更实用的！在实际项目中，我们可能需要通过按键来控制呼吸灯的开启、关闭或者模式切换。参考搜索结果[2]和[12]，CC2530单片机可以实现通过按键来控制LED呼吸灯的效果，比如双击按键启动呼吸灯，再次双击则停止并保持当前亮度。

项目目标：

CC2530节点盒通电或复位时，LED灯不亮。
双击SW1按键，LED1灯开始实现呼吸灯效果。
再次双击SW1按键，LED1灯维持当前亮度，呼吸效果停止。

编程思路（基于搜索结果[2]的分析）：

这个任务的关键在于按键的检测和状态的切换。

按键检测 ：

你需要配置一个GPIO引脚作为输入，连接SW1按键。
在主循环中不断检测按键的状态。为了实现“双击”效果，你需要记录按键的按下次数和每次按下的时间间隔。这通常需要一个简单的状态机或者计数器来实现。

呼吸灯状态变量 ：

定义一个变量，比如 breath_mode ，来表示呼吸灯的当前状态：0（熄灭），1（呼吸中），2（保持亮度）。

主循环逻辑 ：

在主循环中，如果 breath_mode 是1，则执行呼吸灯的渐亮渐暗逻辑（通过PWM控制）。
如果 breath_mode 是0，则保持LED熄灭。
如果 breath_mode 是2，则保持LED在切换时的亮度。

按键事件处理 ：

如果 breath_mode 是0或2，就将其设置为1，启动呼吸灯。
如果 breath_mode 是1，就将其设置为2，停止呼吸灯并保持当前亮度。

当检测到双击SW1按键时：

这种通过变量控制状态切换的思路非常灵活，不需要复杂的定时器中断，只要在主循环中根据变量值执行相应的灯光效果就行。

调试CC2530呼吸灯时可能遇到的问题

在实际操作中，你可能会遇到一些小麻烦。别担心，这都是学习过程中的一部分！

LED不亮或亮度很低 ：

检查接线 ：LED的正负极是否接反？限流电阻是否连接正确？
检查电阻值 ：限流电阻的阻值是否过大？过大的电阻会导致电流太小，LED亮度不足。
检查GPIO配置 ：你选择的GPIO引脚是否正确配置为输出模式？是否已经输出高电平？
IO驱动能力 ：单片机的IO口电流驱动能力有限。如果驱动的LED数量多或者LED电流需求大，可能需要通过三极管等外部驱动电路来增强驱动能力，就像搜索结果[10]提到的那样。

呼吸效果不平滑，有闪烁感 ：

PWM频率过低 ：PWM的开关频率太低，人眼就能感知到闪烁。你需要提高PWM的频率，通常至少要达到几百赫兹以上。
亮度变化步长过大或延时过短 ：每次亮度变化的 fadeAmount 值如果太大，或者每次变化后的延时 delay_ms 过短，会导致亮度跳跃而不是平滑过渡。尝试减小 fadeAmount 或增加 delay_ms 。
CPU被阻塞 ：如果你使用了纯软件延时模拟PWM，并且在延时期间CPU不能处理其他任务，可能会影响PWM的精确性。考虑使用硬件PWM或定时器中断方式。

按键控制不灵敏或不准确 ：

按键抖动 ：机械按键在按下和释放时会产生短暂的信号波动（抖动）。你需要编写按键去抖动代码，比如通过延时或多次采样来确认按键的真实状态。
双击检测逻辑 ：实现双击需要精确的时间间隔判断。检查你的双击逻辑是否合理，时间阈值是否设置得当。

遇到问题时，不要急躁。你可以使用万用表检查电路连接，用示波器观察PWM波形，或者通过串口输出调试信息来定位问题。

呼吸灯在日常生活中的应用场景

呼吸灯不仅仅是一个有趣的电子小制作，它在我们的日常生活中有着广泛的应用：

电子产品状态指示 ：手机充电时、电脑待机时、路由器工作时，呼吸灯可以柔和地指示设备的状态，比简单的常亮或闪烁更美观。
智能家居设备 ：智能音箱、智能灯泡、空气净化器等家电设备，可以用呼吸灯来指示连接状态、工作模式或消息通知。
汽车内饰照明 ：现代汽车的氛围灯常常采用呼吸灯效果，为驾驶舱营造舒适、科技的氛围。
装饰照明 ：一些LED灯带、小夜灯也常加入呼吸灯模式，增添浪漫或温馨的氛围。
玩具和礼品 ：给玩具或电子礼品加上呼吸灯效果，可以大大提升它们的吸引力。
医疗设备提示 ：在一些医疗设备上，呼吸灯可以作为非紧急的、柔和的状态提示，避免刺眼的灯光。

恒彩电子与你的CC2530呼吸灯之旅

作为专注于电子产品和解决方案的恒彩电子，我们致力于为你提供优质的开发工具和技术支持。如果你在CC2530呼吸灯的制作过程中遇到任何困难，或者对其他单片机项目有疑问，都欢迎随时和我们交流。我们希望通过这样的教程，能激发你对嵌入式开发的兴趣，让你在电子世界中尽情探索和创造。

恒彩电子相信，通过动手实践，你不仅能掌握技术知识，还能享受到创造的乐趣。从一个简单的呼吸灯开始，你就能逐步迈向更复杂的物联网应用开发！

你可能还关心这些问题

Q1：除了LED灯，呼吸灯效果还能用在哪些地方？
A1：除了LED灯，呼吸灯原理也可以用在一些发热元件的温度控制上，通过PWM调节加热功率；或者用在电机调速上，通过PWM调节电机转速，实现平滑的加速和减速。只要是需要模拟量控制的场景，PWM都有用武之地。

Q2：CC2530的PWM频率应该设置多高才合适？
A2：一般来说，人眼能分辨的闪烁频率大约在20Hz左右。为了让呼吸灯看起来完全没有闪烁感，PWM频率通常建议设置在100Hz到1kHz以上。具体频率可以根据你的LED特性和实际效果来调整。频率越高，效果越平滑，但对单片机处理速度的要求也越高。

Q3：我用的是其他型号的单片机，比如STM32或Arduino，呼吸灯的实现原理一样吗？
A3：是的，实现呼吸灯的基本原理都是一样的，核心都是通过PWM来控制LED的亮度。不同单片机在具体的寄存器配置、库函数调用上会有差异，但PWM的概念、占空比的调节方式、渐亮渐暗的逻辑都是通用的。你学会了CC2530的原理，也能很快地应用到其他单片机上。

Q4：呼吸灯的渐变速度可以调节吗？
A4：当然可以！你可以通过修改代码中控制亮度变化的步长（fadeAmount ）和每次亮度变化后的延时（delay_ms ）来调节呼吸灯的渐变速度。步长越小、延时越长，渐变就越慢越柔和；步长越大、延时越短，渐变就越快。
