嘿，朋友！你是不是对那些会“呼吸”的灯光充满了好奇？那种由暗渐亮、又由亮渐暗的柔和变化，是不是特别吸引人？这种灯光效果，我们通常称之为“呼吸灯”。它不光好看，背后还藏着一个非常实用的电子技术——PWM。今天，恒彩电子就带你一起，把PWM呼吸灯的原理和实现方法，从头到尾给你讲个明白，让你也能亲手点亮自己的“呼吸”灯！
什么是呼吸灯？它为什么这么迷人？
你可能在很多地方都见过呼吸灯，比如你的电子时钟、卧室里的小夜灯，甚至你智能手机的来电提醒，有时候也会有这种光效。呼吸灯最主要的特点，就是它的亮度会像人呼吸一样，有节奏地慢慢变亮，再慢慢变暗，整个过程循环往复，看起来非常自然和舒适。[[1], [11], [8], [18]]
这种效果之所以迷人，是因为它打破了传统灯光“开”和“关”的简单粗暴，带来了一种动态的美感。它能营造出一种温馨、放松的氛围，所以在很多家装灯饰、电子产品上都特别受欢迎。
PWM到底是什么？它怎么让灯光“呼吸”？
要实现呼吸灯这种平滑的亮度变化，最核心的技术就是PWM。PWM是“Pulse Width Modulation”的缩写，中文叫做“脉冲宽度调制”。听起来有点专业，但其实原理很简单。
你想想看，我们平时用的LED灯，它要么亮，要么灭，因为它只能接收0V（低电平）或5V（高电平）这样的数字信号。你没法直接给它一个2.5V的电压让它半亮不亮，对吧？
这时候，PWM就派上用场了！它不是直接改变LED的电压，而是通过快速地开关LED来控制它的亮度。具体来说，PWM会发出一系列的方波脉冲信号。在每个脉冲周期里，高电平（灯亮）持续的时间和低电平（灯灭）持续的时间会不断变化。这个高电平时间占总周期的比例，我们就叫它“占空比” 。
如果高电平时间长，占空比大，LED在单位时间内亮的时间就长，你看起来它就更亮。
如果高电平时间短，占空比小，LED在单位时间内亮的时间就短，你看起来它就更暗。
因为我们的眼睛有“视觉暂留”效应，只要开关的速度足够快（通常在几百赫兹到几千赫兹），你就感觉不到灯在闪烁，只会看到它亮度的连续变化。就像电影画面一样，一帧一帧的图片快速播放，你就感觉是连续的动作。
PWM的优势可不小：
控制简单： 只需要微处理器就能实现，不需要复杂的模拟电路。
灵活度高： 可以精确控制亮度，甚至实现复杂的渐变效果。
动态响应好： 亮度变化迅速，能很好地适应各种控制需求。
可以说，PWM技术是电力电子领域里非常广泛应用的一种控制方式，从电机控制、伺服控制到调光，处处都能看到它的身影。
呼吸灯的实现原理：PWM如何让灯“呼吸”起来？
理解了PWM，我们就能进一步探讨呼吸灯的具体实现原理了。要让灯光“呼吸”，关键就在于动态地改变PWM信号的占空比 。
这个动态改变的过程，通常是由微控制器（比如单片机STM32、Arduino、ESP32，或者FPGA等）来完成的。微控制器内部都有定时器模块，这个定时器可以配置成PWM输出模式。
实现呼吸灯的步骤大致是这样的：
设置PWM周期和频率： 你需要给PWM信号设定一个固定的周期（比如1毫秒）和频率（比如1KHz）。这个频率要足够高，这样人眼才不会感觉到闪烁。
初始化占空比： 刚开始可以让占空比为0%，灯处于熄灭状态。
循环调节占空比：
变亮阶段： 微控制器会逐渐增加PWM信号的占空比，从0%慢慢增加到100%。每增加一点，灯就亮一点。
变暗阶段： 占空比达到100%后，微控制器再逐渐减少占空比，从100%慢慢减少到0%。每减少一点，灯就暗一点。
这个过程会一直重复，形成一个完整的呼吸周期。
为了让呼吸效果更自然，占空比的变化可以采用线性递增/递减，也可以采用更平滑的非线性函数，比如正弦函数。采用正弦函数变化，灯光会呈现出更柔和、更接近人眼感知的亮度变化。
下面这个表格，能让你更直观地理解PWM参数和呼吸灯效果的关系：
| PWM参数 | 描述 | 对呼吸灯效果的影响 |
|---|---|---|
| 频率 (Frequency) | 每秒脉冲的次数 | 频率太低会导致灯光闪烁，频率越高越平滑（通常>100Hz） |
| 周期 (Period) | 一个完整脉冲所需的时间 (1/频率) | 决定了占空比变化的粒度 |
| 占空比 (Duty Cycle) | 高电平时间占总周期的百分比 | 直接决定LED的瞬时亮度 |
| 呼吸周期 | 从最暗到最亮再到最暗所需的时间 | 决定了呼吸效果的快慢 |
| 占空比步长 | 每次改变占空比的增量或减量 | 步长越小，亮度变化越平滑，但需要更多计算和时间 |
动手实操：PWM呼吸灯的硬件准备
想自己做一个呼吸灯？其实硬件部分非常简单。你需要准备以下几个主要组件：

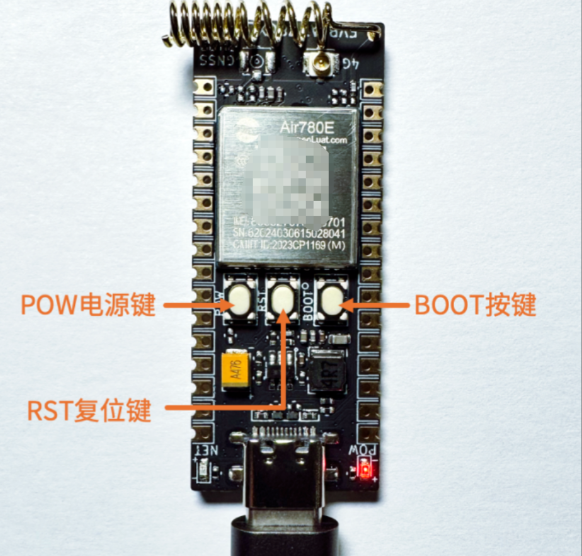

微控制器开发板： 这是大脑，负责生成PWM信号和控制占空比。常见的选择有：
STM32系列： 功能强大，资源丰富，适合进阶学习和复杂项目。
Arduino系列： 入门简单，社区活跃，有大量现成库和教程。
ESP32/ESP8266： 集成Wi-Fi和蓝牙，适合物联网项目。
FPGA开发板： 更底层、更灵活，适合高速数字逻辑控制。
LED灯： 你想让它“呼吸”的灯。可以是单个LED，也可以是LED灯带。
限流电阻： 保护LED不被过大电流烧坏。电阻值根据LED的类型和供电电压计算。
杜邦线/面包板： 用于连接各个组件。
电源： 给开发板和LED供电。

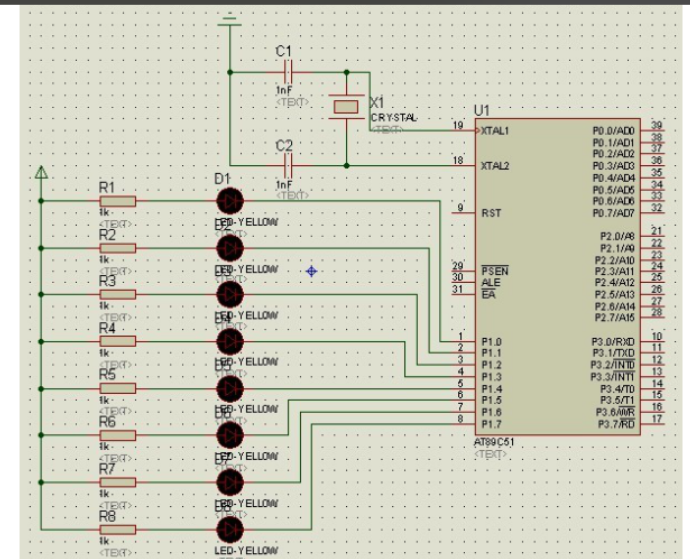

硬件连接示意图：
通常，LED的一端（通常是长引脚，阳极）通过一个限流电阻连接到微控制器支持PWM输出的GPIO引脚上。LED的另一端（短引脚，阴极）连接到GND（地）。
注意：
确保你选择的微控制器GPIO引脚支持PWM功能。
正确计算限流电阻的阻值，保护LED。
检查LED的极性，通常长引脚是正极，短引脚是负极。
动手实操：PWM呼吸灯的软件编程思路
硬件连接好后，接下来就是给你的微控制器“编程”，告诉它怎么去“呼吸”。不同的微控制器有不同的编程环境和库函数，但核心思路都是一样的。这里我们用伪代码的形式来展示这个逻辑，让你更容易理解。
// 定义PWM输出引脚 (例如在Arduino上是数字引脚9)
const int ledPin = 9;
// 定义呼吸周期 (例如5秒)
const int breathCycleTime = 5000; // 毫秒
// 定义PWM频率的参数 (具体值根据微控制器和库函数而定)
// 例如，Arduino的analogWrite函数默认频率是几百Hz
void setup() {
// 设置LED引脚为输出模式
pinMode(ledPin, OUTPUT);
}
void loop() {
// 变亮阶段
for (int dutyCycle = 0; dutyCycle <= 255; dutyCycle += 1) { // 假设占空比范围是0-255
analogWrite(ledPin, dutyCycle); // 设置PWM占空比
delay(breathCycleTime / (2 * 255)); // 延时，控制变亮速度
}
// 变暗阶段
for (int dutyCycle = 255; dutyCycle >= 0; dutyCycle -= 1) {
analogWrite(ledPin, dutyCycle); // 设置PWM占空比
delay(breathCycleTime / (2 * 255)); // 延时，控制变暗速度
}
}代码讲解：
setup()函数： 主要用来初始化。在这里，我们把连接LED的引脚设置成输出模式。loop()函数： 这是程序的主循环，会不断地执行。变亮循环： 一个
for循环让dutyCycle（占空比）从0递增到255（这是ArduinoanalogWrite函数通常的范围，代表0%到100%）。每次循环，analogWrite(ledPin, dutyCycle)函数就会设置LED的亮度。delay()函数用来控制每次亮度变化之间的时间间隔，让渐变效果更平滑。变暗循环： 另一个
for循环让dutyCycle从255递减到0，实现灯光由亮变暗的效果。
对于更专业的微控制器（如STM32）：
STM32等微控制器通常会使用其内部的定时器（Timer）模块来生成PWM。你需要配置定时器的：
时钟源： 定时器工作的频率。
预分频器 (Prescaler)： 用来降低时钟频率，从而控制定时器的计数速度。
自动重装载寄存器 (ARR)： 定义了PWM的周期。计数器从0开始计数，达到ARR值后会重置。
捕获/比较寄存器 (CCRx)： 这个值决定了PWM的占空比。当计数器值小于CCRx时，输出一种电平；大于等于CCRx时，输出另一种电平。通过改变CCRx的值，你就可以改变占空比。
编程时，你会在一个主循环里不断地修改CCRx的值，让它递增或递减，从而实现呼吸灯的效果。
常见问题与优化：让你的呼吸灯更完美
在实现PWM呼吸灯的过程中，你可能会遇到一些小问题，或者想让效果更好，这里有一些常见的优化建议：
消除闪烁感： 如果你的呼吸灯看起来有轻微的闪烁，那很可能是PWM的频率不够高。尝试提高PWM的频率，通常达到几百赫兹甚至更高，就能避免人眼察觉到闪烁。
提升平滑度：
减小占空比步长： 在代码中，每次改变占空比的增量或减量可以设置得更小，这样亮度变化会更细腻。
使用非线性渐变： 人眼对亮度的感知不是线性的。如果采用正弦函数或伽马校正等非线性方式来改变占空比，呼吸效果会显得更加自然和“高级”。
功耗管理： 如果你使用了多个LED或大功率LED，要确保你的电源能够提供足够的电流，并且驱动电路设计合理，避免过载。
多通道PWM： 如果你的微控制器有多个PWM输出通道，你可以用它们来控制不同颜色的LED，实现多彩的呼吸灯效果，比如RGB呼吸灯。
你可能还想知道（关于PWM呼吸灯的常见疑问）
1. PWM频率设多少合适？
一般来说，为了避免人眼察觉到闪烁，PWM频率至少应该在100Hz以上。对于大部分LED呼吸灯应用，几百赫兹到几千赫兹的频率就足够了。更高的频率会带来更平滑的视觉效果，但也会增加微控制器的处理负担。
2. 呼吸灯周期怎么计算？
呼吸灯周期（从最暗到最亮再到最暗的时间）取决于你在代码中设置的延时和占空比变化的步长。如果你想让呼吸周期是5秒，并且占空比从0到255变化，那么每个步长的延时就可以通过 总周期 / (2 * 最大占空比值) 来粗略计算。例如，5000毫秒 / (2 * 255) 大约是每次变化延时10毫秒。[[9], [19]]
3. 呼吸灯除了LED还能控制什么？
PWM的应用非常广泛！除了LED调光，它还可以用来：
直流电机调速： 通过改变占空比来控制电机的平均电压，从而调节转速。
加热器或风扇控制： 调节功率输出。
音频信号处理： 某些音频放大器也利用PWM技术。
开关电源： 高效的电源管理。
看到这里，你是不是对PWM呼吸灯有了更深入的了解呢？从呼吸灯的迷人效果，到PWM脉冲宽度调制的巧妙原理，再到具体的硬件连接和软件编程思路，恒彩电子希望已经为你揭开了这个有趣技术的面纱。
实现一个PWM呼吸灯，不仅能让你掌握一项实用的嵌入式技术，更能点燃你的创造力。你可以尝试不同的微控制器，优化呼吸效果，甚至结合更多传感器，创造出独一无二的智能灯光系统。
现在，你已经掌握了PWM呼吸灯的核心知识，赶快动手实践一下吧！相信你一定能亲手点亮那道会“呼吸”的光。
希望对你有用。
