我发现很多人对半导体激光器既熟悉又陌生。熟悉的是它无处不在，陌生的是其内部的技术细节。特别是当我跟朋友聊起EEL和VCSEL时，他们总是一头雾水。今天，我就带你深入了解这两种神奇的光源技术，看看它们是如何悄悄改变我们世界的。
半导体激光器（SemiconductorLaser），也被简称为LD，是现代光电技术的核心。其中，EEL（边发射激光器）和VCSEL（垂直腔面发射激光器）是两大主流技术路线。它们虽然都属于半导体激光器，但在结构、性能和应用上却有着天壤之别。
EEL（边发射激光器,EdgeEmittingLaser）：光从芯片的侧面（边缘）发射出来。它技术成熟，能实现很高的输出功率，是工业加工、激光泵浦等领域的“大力士”。
VCSEL（垂直腔面发射激光器,Vertical-CavitySurface-EmittingLaser）：光从芯片的垂直表面发射出来。它的光斑质量好、易于二维阵列集成、成本低，在3D传感、光通信等领域大放异彩。
核心区别：最直观的区别就是出光方向不同。EEL是“横着出光”，而VCSEL是“竖着出光”。这个结构差异直接决定了它们后续的性能和应用方向。
主要应用：EEL主攻高功率场景，如工业激光切割、焊接、医疗手术等；VCSEL则擅长精密传感和高速通信，如手机面部识别、数据中心光互联、汽车激光雷达等。
想更深入地了解这两种技术吗？别着急，我们这就一步步揭开它们的神秘面纱。
半导体激光器的工作原理：从EEL到VCSEL的技术演进
要理解EEL和VCSEL的区别，我们首先得知道半导体激光器是怎么发光的。简单来说，它就像一个能把电能高效转换成特定颜色激光的光电“转换器”。
半导体激光器的基本工作原理与构成
半导体激光器的核心是一个P-N结，和我们常见的LED灯珠原理类似。当给它施加正向电压时，电子和空穴在有源区相遇并复合，以光子的形式释放能量。但与LED不同的是，激光器多了一个“谐振腔”。这个谐-振腔由两面反射镜构成，它能让光子在内部来回“振荡”并不断“复制”自己，最终形成方向一致、颜色纯净的激光束。这个过程叫做受激辐射放大。可以说，半导体激光器的基本原理就是通过注入电流，在半导体材料中实现粒子数反转，并借助谐振腔实现光的放大和输出。

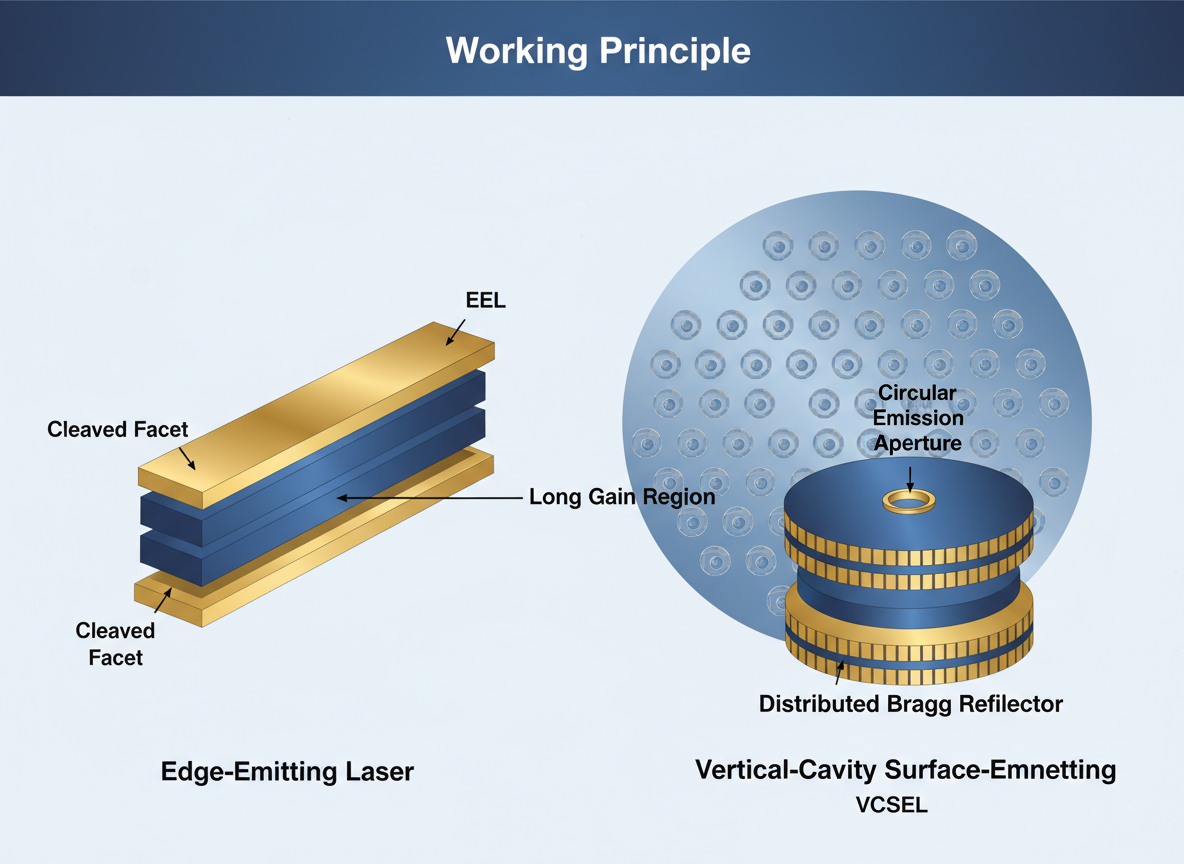

EEL（边发射激光器）的技术原理与特点
EEL是最早商业化的半导体激光器类型，它的技术非常成熟。它的谐振腔是平行于芯片表面的，两端通过解理工艺形成天然的反射镜面，激光就从这个侧面发射出来。由于它的有源区可以做得非常长，电子和光子的作用距离也长，因此能够获得很高的增益和输出功率。这让EEL成为了高功率激光应用中的不二之选，例如在工业激光切割机中，动辄上千瓦的功率大多是由EEL激光器阵列提供的。
VCSEL（垂直腔面发射激光器）的技术原理与特点
VCSEL则是一种颠覆性的设计。它的谐振腔是垂直于芯片表面的，由上下两组特殊材料——分布式布拉格反射镜（DBR）构成。激光从芯片顶部发射出来。这种结构带来了革命性的优势：它的出射光斑是圆形的，发散角很小，非常容易与光纤耦合；其次，它可以在晶圆阶段就进行大规模的测试和封装，极大地降低了半导体激光器的制造成本；最后，它可以轻松集成成二维面阵，实现更高的总功率或更复杂的光学功能，这在3D传感和激光雷达中至关重要。
EELvsVCSEL：核心技术指标与性能对比
了解了基本原理，我们再来从几个关键的技术指标上，看看EEL和VCSEL到底谁更胜一筹。这就像比较两款跑车，不仅要看最高时速，还要看加速、操控和燃油经济性。
光束质量与发散角：VCSEL的圆形光斑优势
EEL由于其矩形的发光区域，导致输出的光斑是椭圆形的，并且在快轴和慢轴方向上的发散角差异很大，这给后续的光学系统设计带来了不小的挑战。而VCSEL天生就是圆形光斑，发散角小且对称，几乎不需要复杂的光学整形就能获得高质量的光束，这对于需要精确对准的传感和通信应用来说是个巨大的福音。
功率与效率：EEL在高功率应用中的主导地位
在单管输出功率上，EEL是当之无愧的王者。通过优化结构和散热，单个EEL芯片的输出功率可以轻松达到瓦级甚至数十瓦。这使得它在激光焊接、切割、熔覆等需要巨大能量的工业加工领域占据了主导地位。正如行业数据显示：
预计到2025年，EEL激光器在高功率应用中的占比将超过40%。—Photonics.com,2025
VCSEL的单个发光单元功率较低，通常在毫瓦级别。但它可以通过集成成千上万个单元的二维阵列来弥补，实现总功率的提升，这种“人海战术”在某些特定应用中同样有效。
制造成本与可扩展性：VCSEL的晶圆级测试优势
这是VCSEL最具颠覆性的优势之一。传统的EEL需要在晶圆切割成独立的芯片后，才能进行测试和封装，流程复杂，成本高昂。而VCSEL可以在一整片晶圆上同时制造数万个器件，并且在切割前就能完成所有的测试，大大简化了工艺，降低了成本，提升了良品率。这种优势使得VCSEL在消费电子等对成本极其敏感的领域迅速普及。
半导体激光器在通信与数据传输领域的关键应用
通信是半导体激光器最早也是最重要的应用领域之一。从海底光缆到数据中心，无处不闪耀着它的光芒。EEL和VCSEL在这个领域中扮演着不同但都至关重要的角色。
VCSEL在光纤通信与数据中心的应用
随着云计算和大数据时代的到来，数据中心的内部流量呈爆炸式增长。VCSEL凭借其高速调制、低功耗、低成本的优势，成为了数据中心内部短距离光互联的理想光源。成千上万台服务器之间的数据交换，正是依靠着这些微小的VCSEL芯片来完成的。
2024年，VCSEL市场在数据中心和光纤通信中的应用预计将增长30%。—YoleDéveloppement,2024
EEL作为高功率泵浦源的角色
在长距离光纤通信中，光信号会随着传输距离的增加而衰减。为了“接力”信号，我们需要使用光纤放大器（如EDFA）。而EEL激光器正是这些放大器的核心“能量泵”，它提供的高功率激光能够激励光纤中的稀土离子，从而将微弱的光信号放大。可以说，没有高可靠性的EEL泵浦源，就没有我们今天的全球光纤通信网络。
工业自动化中的半导体激光器应用
在追求效率和精度的现代工业制造中，半导体激光器已经成为不可或缺的“光之利刃”。从宏观的切割焊接到微观的检测标记，EEL和VCSEL都在其中大显身手。
高功率EEL激光器在激光切割与焊接中的应用
高功率直接半导体激光器（通常由多个EELBar条堆叠而成）正在逐渐取代传统的CO2激光器和光纤激光器，成为金属切割和焊接的新选择。它具有更高的电光转换效率、更小的体积和更低的维护成本。想象一下，在汽车制造产线上，机械臂挥舞着由EEL驱动的激光头，精确而快速地完成车身部件的焊接，这幅画面正是工业4.0的生动写照。
VCSEL激光器在3D传感与机器视觉中的作用
机器视觉是工业自动化的“眼睛”。VCSEL阵列可以发出均匀的红外光斑或结构光图案，配合摄像头，能够快速获取物体的三维深度信息。这在工件尺寸检测、机器人抓取定位、缺陷检测等场景中发挥着巨大作用。VCSEL的快速响应和高精度，让生产线上的“眼睛”看得更清、更快、更准。
选择提示：如果你的应用需要强大的能量来改变物质形态，比如切割金属，那么高功率EEL是你的首选。如果你的应用需要精确感知和测量世界，比如三维扫描，那么VCSEL阵列会是更合适的工具。
消费电子领域的应用：从3D传感到激光雷达
近年来，半导体激光器，尤其是VCSEL，正以前所未有的速度渗透到我们日常使用的消费电子产品中，带来了许多令人惊叹的功能。
VCSEL技术如何驱动智能手机3D面部识别
你每天用来解锁手机的面部识别功能，其核心就是VCSEL技术。手机顶部的“刘海”里隐藏着一个VCSEL点阵投射器，它能向你的面部投射数万个不可见的红外光点，再由红外摄像头捕捉这些光点形成的图案，通过计算其变形来精确重建你面部的3D模型。这不仅比2D照片识别更安全，也催生了各种有趣的AR应用。
EEL与VCSEL在汽车激光雷达（LiDAR）中的角色
自动驾驶是汽车行业的未来，而激光雷达（LiDAR）被认为是实现高级别自动驾驶的“终极传感器”。无论是采用扫描式还是Flash方案的LiDAR，其核心光源都离不开半导体激光器。高功率的脉冲EEL激光器可以提供更远的探测距离，而VCSEL面阵则有望凭借其低成本和固态无扫描的优势，在未来推动LiDAR的大规模普及。
关于半导体激光器EEL与VCSEL的常见问题
EEL和VCSEL的主要优缺点是什么？
EEL：优点是单管功率高，技术成熟，可靠性高；缺点是光束质量差，封装成本高，不易集成。
VCSEL：优点是光束质量好，制造成本低，易于二维阵列集成，调制速度快；缺点是单管功率低，散热相对困难。
半导体激光器与传统激光器有何不同？
半导体激光器（如EEL,VCSEL）使用半导体材料作为增益介质，体积小、效率高、可以直接用电流驱动。而传统激光器（如气体激光器、固体激光器）通常体积庞大、结构复杂，需要外部光源泵浦。
VCSEL的应用前景如何？
VCSEL的前景极为广阔。除了已经成熟的通信和3D传感市场，它在汽车激光雷达、AR/VR设备、医疗检测、工业物联网等领域都展现出巨大的潜力。随着技术的不断进步和成本的进一步下降，VCSEL有望成为一种像LED一样无处不在的基础光电器件。
从高高在上的工业重器到口袋里的智能手机，EEL和VCSEL以各自独特的方式，深刻地影响着现代科技的走向。EEL凭借其强大的功率，成为了工业制造的得力干将；而VCSEL则以其灵巧、经济、精准的特性，开启了万物互联和智能感知的新时代。
