你好！是不是觉得普通的LED灯总是亮着或者灭着，有点单调？你是不是想让你的LED灯也能像人的呼吸一样，慢慢地亮起来，再慢慢地暗下去，看起来更酷炫、更有生命力？恭喜你，你来对地方了！今天，恒彩电子就带你一起，用我们熟悉的51单片机，通过PWM（脉冲宽度调制）技术，实现这个超有意思的“呼吸灯”效果。
别担心，这听起来可能有点专业，但其实操作起来并不难。我们会用最简单的语言，一步一步地告诉你怎么做。等你学会了，你就能亲手做出一个会“呼吸”的灯，是不是很棒？
什么是呼吸灯？让你的LED灯“活”起来！
你可能在很多电子产品上都见过呼吸灯，比如充电指示灯、电脑待机灯，或者一些装饰灯。它们不是简单地亮灭，而是通过LED灯的亮度渐变，呈现出一种“一呼一吸”的动态效果。这种视觉体验非常柔和、自然，给人一种科技感和舒适感。
那么，我们为什么要用51单片机来做这个呢？因为51单片机是微控制器学习的经典入门款，它简单易学，资料多，成本也低廉，非常适合我们这些初学者或者爱好者来做各种小项目，比如控制LED灯、显示数字、驱动电机等等。掌握了51单片机，你就等于打开了嵌入式世界的大门，后续学习其他更复杂的单片机也会更容易。
实现呼吸灯效果的核心技术，就是我们今天要重点讲的——PWM。理解了它，你就掌握了控制LED亮度的关键。
理解PWM：呼吸灯的“心脏”
想要让LED灯的亮度平滑变化，而不是简单地开关，我们就需要一种特殊的控制方法，这就是PWM，全称叫做“脉冲宽度调制”。
脉冲宽度调制（PWM）到底是什么？
你可以把PWM想象成一个开关，它以很快的速度在“开”和“关”之间切换。在一个固定的时间周期内（比如1毫秒），如果开关“开”的时间长，“关”的时间短，那么LED灯就会显得比较亮；反之，如果“开”的时间短，“关”的时间长，LED灯就会显得比较暗。
这里有几个小概念需要你了解一下：
周期： 指的是开关“开”和“关”一次所用的总时间。比如1毫秒就是一个周期。
高电平时间： 指的是在一个周期内，开关“开”着的时间（LED亮着）。
低电平时间： 指的是在一个周期内，开关“关”着的时间（LED灭着）。
占空比： 这是PWM的核心！它表示在一个周期内，高电平时间所占的百分比。比如，如果高电平时间占总周期的50%，那么占空比就是50%。
用一个形象的比喻来说，就像你用手电筒，如果快速地按住开关一半时间，松开一半时间，那么手电筒看起来就像是半亮的。占空比越大，LED的平均通电时间就越长，我们看到的亮度就越高。
PWM如何控制LED亮度：从数字到模拟的魔法
你可能会问，LED不是只有亮和灭两种状态吗？为什么我们能看到它不同的亮度呢？这就要归功于我们人眼的“视觉暂留”效应了。当LED灯以足够快的速度亮灭时，我们的眼睛来不及分辨每一次的开关，只会感觉到一个平均的亮度。
所以，PWM的魔法就在于，它通过高速地开关LED，并且改变“开”的时间比例（也就是占空比），来控制LED的平均电流。平均电流越大，LED就越亮；平均电流越小，LED就越暗。这样，我们就用数字信号（高电平/低电平）模拟出了模拟信号（不同的亮度），实现了对LED亮度的精细控制。
呼吸灯效果，说白了，就是让这个PWM的占空比值，从0%慢慢增加到100%，再从100%慢慢减小到0%，如此循环往复，这样LED灯的亮度就会呈现出平滑的渐变效果，就像在呼吸一样。
准备工作：硬件连接与软件环境
在你开始编程之前，我们需要准备好一些硬件和软件。别担心，这些都很常见，也很容易获取。
你需要准备什么？51单片机套件清单
51单片机开发板： 比如STC89C52RC或者其他兼容型号。开发板通常会集成最小系统，省去了你搭建电路的麻烦。
LED灯： 普通的红色、绿色或蓝色LED都可以，单个就行，或者你可以尝试多个。
限流电阻： 这是非常重要的！LED灯需要一个合适的电流才能正常工作，通常是5mA到20mA。直接连接到单片机端口可能会烧坏LED甚至单片机。一个220欧姆到1K欧姆的电阻通常是合适的。
杜邦线： 用来连接单片机和LED。
电源： 给你的开发板供电，通常是5V。
USB转串口下载器： 用来把程序下载到单片机里。
Keil uVision开发环境： 这是我们编写和编译C语言程序的常用工具。
简单的电路连接：点亮你的第一个呼吸灯
电路连接非常简单。我们通常会把LED连接到51单片机的P0口或者P1口。比如，我们选择P0.0口。

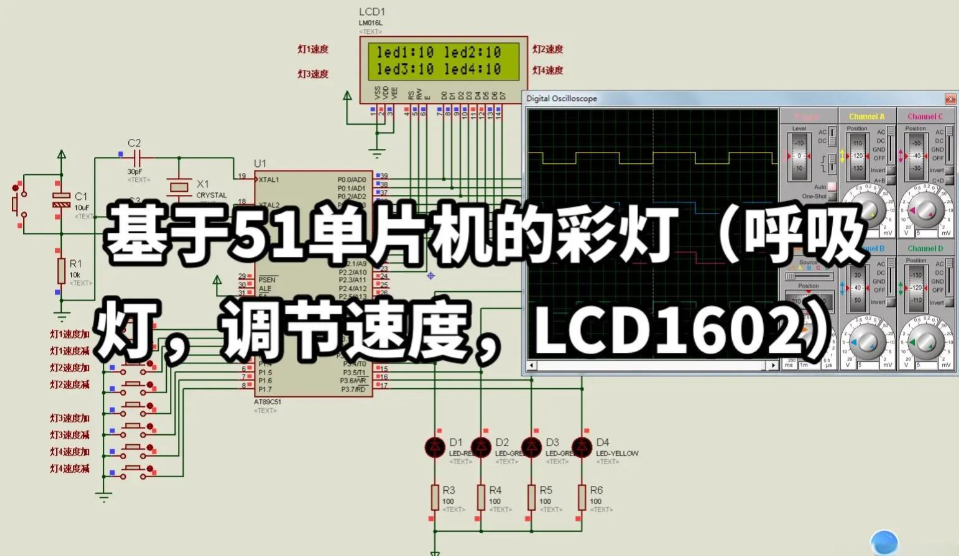

请看下面的连接示意图：
LED的长脚是正极（阳极），短脚是负极（阴极）。
限流电阻可以串联在LED的正极或负极。
我们通常采用共阴极接法，即LED的负极通过限流电阻连接到单片机的一个I/O口，LED的正极连接到电源正极（+5V）。这样，当I/O口输出低电平（0V）时，LED亮；输出高电平（5V）时，LED灭。
你也可以采用共阳极接法，即LED的正极通过限流电阻连接到单片机的一个I/O口，LED的负极连接到电源负极（GND）。这样，当I/O口输出高电平（5V）时，LED亮；输出低电平（0V）时，LED灭。
为了简单起见，我们假设你的LED连接方式是：LED的正极接+5V，负极通过一个限流电阻接到51单片机的P0.0口。那么，当P0.0输出低电平时，LED亮；输出高电平时，LED灭。
连接好硬件后，我们就可以开始编写程序了！
软件实现：C语言呼吸灯程序实战
在51单片机上实现PWM，有两种主要的方法，但对于经典的51系列单片机，我们通常采用软件模拟的方式。
51单片机实现PWM的两种方法
方法一：软件模拟PWM (基于定时器中断)
这是最常用也是最灵活的方法。因为传统的51单片机并没有专门的硬件PWM模块，所以我们需要用软件来“模拟”它。我们通常会利用单片机内部的定时器功能，让它每隔一个非常短的时间（比如100微秒）就产生一个中断。在中断服务函数里，我们就可以根据预设的占空比值来控制LED的亮灭状态。核心思想： 定时器提供精确的时间基准。在一个PWM周期内，通过中断服务函数，让LED在高电平时间亮，低电平时间灭。不断改变这个高电平时间（占空比），就能改变亮度。
优点： 适用于所有51单片机，灵活度高。
缺点： 占用CPU资源，PWM精度和频率可能受其他中断影响。
方法二：利用带硬件PWM的增强型51芯片 (了解即可)
市面上有一些增强型的51兼容芯片，它们可能集成了专门的硬件PWM模块。如果你使用的是这类芯片，那么实现起来会更简单，只需要配置几个寄存器，芯片就会自动生成PWM波形，CPU可以去做其他事情。但对于我们学习经典的51单片机来说，软件模拟才是王道！
今天，我们就重点讲解如何使用定时器中断来实现软件模拟PWM。
C语言程序结构解析：手把手教你写代码
一个51单片机呼吸灯的C语言程序，通常会包含以下几个部分：
头文件与宏定义： 引入单片机寄存器定义，以及一些方便的宏。
端口定义： 告诉程序LED连接在哪个引脚上。
定时器初始化： 配置定时器的工作模式和中断周期。
中断服务函数： 这是PWM的核心逻辑所在，每次中断都会执行一次，用来控制LED的亮灭状态。
主函数： 程序的入口，负责初始化所有设置，并在一个无限循环中动态调整占空比，实现呼吸效果。
下面，我们来详细看看每个部分。
1. 头文件与宏定义
#include <reg52.h> // 包含51单片机寄存器定义，比如P0、TMOD等 // 定义LED连接的端口，假设是P0.0 sbit LED = P0^0; // 定义一些全局变量 unsigned char T0_count; // 定时器0计数器，用于产生PWM周期 unsigned char duty; // 占空比，控制LED亮度 (0-PWM_Period) unsigned char direction; // 亮度变化方向，0为渐暗，1为渐亮 unsigned char PWM_Period = 100; // PWM周期计数最大值，决定PWM精度和频率 unsigned char PWM_Value = 0; // 当前PWM高电平时间（即占空比的实际值）
这里，sbit是一个非常方便的关键字，可以直接把一个单片机引脚定义成一个变量，方便我们操作。PWM_Period决定了PWM的“分辨率”，比如100就意味着有100个亮度等级。
2. 定时器初始化：配置你的“时钟”
定时器是51单片机实现精确时间控制的关键。我们要配置定时器0，让它以固定的频率产生中断。
void Timer0_Init() // 定时器0初始化函数
{
TMOD &= 0xF0; // 清零TMOD的低四位，设置定时器0的工作模式
TMOD |= 0x01; // 设置定时器0为模式1 (16位定时器/计数器)
// 计算定时器初值，实现100微秒的定时中断
// 假设晶振频率为11.0592MHz，一个机器周期为12个时钟周期
// 1个机器周期 = 12 / 11.0592MHz ≈ 1.085微秒
// 定时100微秒需要计数 100 / 1.085 ≈ 92个机器周期
// 定时器从 (65536 - 92) 开始计数到65536溢出，需要92个计数
// 我们这里假设定时器中断频率为10kHz (即每100微秒中断一次)
// 实际计算可能需要更精确，这里以简单示例为主
TH0 = (65536 - 100); // 高8位
TL0 = (65536 - 100) % 256; // 低8位 (这里假设直接减去100，实际应根据晶振和机器周期计算)
ET0 = 1; // 允许定时器0中断
EA = 1; // 允许总中断
TR0 = 1; // 启动定时器0
}这里我们把定时器0设置为模式1（16位定时器）。TH0和TL0是定时器0的高8位和低8位寄存器，我们需要给它们装载一个初值，让定时器从这个初值开始计数，当它溢出到65536时，就会产生一次中断。重新装载初值是为了保证每次中断的时间间隔是固定的。
表格：51单片机定时器工作模式配置
| 寄存器 | 位 | 描述 |
|---|---|---|
| TMOD | GATE | 门控位，当GATE=1时，由INTx引脚电平控制定时器启停；GATE=0时，由TRx控制。 |
| C/T | 模式选择位，C/T=1为计数器模式；C/T=0为定时器模式。 | |
| M1 | 模式选择位1 | |
| M0 | 模式选择位0 | |
| TR0/TR1 | 定时器0/1运行控制位，TRx=1启动定时器；TRx=0停止定时器。 | |
| ET0/ET1 | 定时器0/1中断允许位，ETx=1允许中断；ETx=0禁止中断。 | |
| EA | 总中断允许位，EA=1允许所有中断；EA=0禁止所有中断。 |
定时器模式（M1 M0）
| M1 | M0 | 模式 | 描述 |
|---|---|---|---|
| 0 | 0 | 模式0 | 13位定时器/计数器 |
| 0 | 1 | 模式1 | 16位定时器/计数器 (常用) |
| 1 | 0 | 模式2 | 8位自动重装载定时器/计数器 |
| 1 | 1 | 模式3 | 定时器0分为两个8位定时器；定时器1停止计数 |
3. 中断服务函数：PWM的核心逻辑
每次定时器0中断发生时，程序都会跳转到这个函数来执行。这是我们控制LED亮灭的关键。
void Timer0_ISR() interrupt 1 // 定时器0中断服务函数，中断号为1
{
// 重新装载定时器初值，确保定时周期准确
TH0 = (65536 - 100) / 256;
TL0 = (65536 - 100) % 256;
T0_count++; // PWM周期内部计数器自增
if (T0_count >= PWM_Period) // 如果内部计数器达到一个PWM周期最大值
{
T0_count = 0; // 重置计数器，开始下一个PWM周期
}
// 根据当前内部计数器和PWM_Value（占空比）来控制LED状态
if (T0_count < PWM_Value) // 如果当前计数小于PWM_Value，LED亮
{
LED = 0; // 假设LED低电平点亮
}
else // 否则，LED灭
{
LED = 1; // 假设LED高电平熄灭
}
}这个函数是PWM最核心的部分。T0_count在一个PWM大周期内从0递增到PWM_Period-1 。在T0_count小于PWM_Value （也就是占空比）时，LED亮；否则LED灭。通过改变PWM_Value ，我们就能改变LED在一个PWM大周期内的亮灭时间比例，从而控制亮度。
4. 主函数：程序的“指挥家”
主函数负责程序的整体流程，它会调用初始化函数，然后在无限循环中动态调整PWM_Value ，让LED实现呼吸效果。
void main()
{
Timer0_Init(); // 初始化定时器0
duty = 0; // 初始占空比为0，LED灭
direction = 1; // 初始方向为渐亮 (1代表亮度增加，0代表亮度减小)
while(1) // 无限循环
{
// 调整PWM占空比，实现呼吸效果
if (direction == 1) // 如果当前是渐亮方向
{
duty++; // 占空比增加，LED变亮
if (duty >= PWM_Period) // 如果达到最亮 (占空比最大)
{
direction = 0; // 改变方向为渐暗
}
}
else // 如果当前是渐暗方向
{
duty--; // 占空比减小，LED变暗
if (duty == 0) // 如果达到最暗 (占空比为0)
{
direction = 1; // 改变方向为渐亮
}
}
PWM_Value = duty; // 更新PWM高电平时间为当前的占空比值
// 延时一段时间，让亮度变化看起来更平滑、更自然
// 这个延时决定了呼吸的速度。你可以根据需要调整循环次数
// 延时越大，呼吸越慢；延时越小，呼吸越快。
unsigned int i, j;
for(i=0; i<1000; i++) // 简单的软件延时，消耗CPU时间
for(j=0; j<50; j++);
}
}主函数里的while(1)循环会不断地改变duty的值，让它在0到PWM_Period之间来回增减。每次duty改变后，我们都把它赋值给PWM_Value ，这样中断服务函数就会根据新的PWM_Value来控制LED的亮度。中间的for循环是一个简单的软件延时，它控制了duty值改变的速度，从而控制了呼吸的快慢。
调试与优化：让呼吸效果更完美
程序写好了，下载到单片机里，你就能看到你的LED灯开始“呼吸”了！但可能你还会觉得有些地方不够完美，比如呼吸太快或太慢，或者亮度变化不均匀。别急，这些都可以通过调试和优化来解决。
如何调节呼吸速度？调整PWM频率和占空比变化步长
呼吸速度是由两个因素共同决定的：
占空比变化的快慢： 这主要由主函数中的软件延时决定。如果你想让呼吸慢一点，就把
for循环的延时时间增加；如果想快一点，就减小延时。PWM的刷新频率： 这由定时器中断的频率决定。中断越频繁，PWM的周期就越短，看起来就越平滑。但过高的中断频率会占用更多CPU资源。通常10kHz左右的PWM频率就能有不错的视觉效果。你可以通过调整
TH0和TL0的初值来改变定时器中断的频率。
亮度变化不均匀？试试非线性调节
你可能会发现，当duty值从0到100线性变化时，LED的亮度变化在低亮度区域感觉不明显，而在高亮度区域变化又太快。这是因为人眼对亮度的感知是非线性的。
为了让呼吸效果更自然，你可以尝试非线性调节PWM_Value 。比如，在duty较小时，让PWM_Value变化得慢一些；在duty较大时，让PWM_Value变化得快一些。这可以通过一个查找表或者数学函数（比如伽马校正）来实现。不过对于初学者来说，先用线性调节效果也是不错的。
多路LED呼吸灯如何实现？
如果你想让多个LED灯同时呼吸，或者实现不同的呼吸模式（比如交替呼吸、追逐呼吸），也很简单：
同时呼吸： 把多个LED都接到不同的I/O口，然后让它们都使用同一个
PWM_Value来控制，这样它们就会同步呼吸。独立呼吸： 为每个LED定义一套独立的
duty、direction和PWM_Value变量，并在主函数中分别更新这些变量，中断服务函数中根据不同的PWM_Value控制对应的LED。RGB彩灯呼吸： 如果是RGB三色LED，你需要为红色、绿色、蓝色分别实现PWM控制。通过调节红绿蓝的占空比，你就能混合出各种颜色，并让它们进行呼吸式的颜色渐变，效果会非常炫酷。
常见问题与解决思路
在实践过程中，你可能会遇到一些小问题，别担心，这很正常。恒彩电子为你整理了一些常见问题和解决思路：
Q1: 我的LED为什么不亮或者一直亮着？
A1:
检查电路连接： 确保LED的正负极连接正确，限流电阻串联到位。
检查电源： 确认开发板已正确供电。
检查端口定义： 确认程序中
sbit LED = P0^0;这行代码定义的端口和你的LED实际连接的端口一致。检查LED亮灭逻辑： 如果你的LED是低电平点亮（像我们示例代码那样），但你却写成了
LED = 1;来点亮，那就会有问题。反之亦然。
Q2: 呼吸效果看起来一闪一闪的，不平滑怎么办？
A2:
提高PWM频率： 尝试减小定时器中断的时间间隔（比如从100微秒减到50微秒），这样PWM的周期就更短，人眼更难察觉到闪烁。
调整呼吸速度： 增加主函数中延时循环的次数，让
duty值变化得更缓慢，这样亮度变化会更平滑。检查晶振频率： 确保你在计算定时器初值时使用的晶振频率与你的开发板实际晶振频率一致。
Q3: 想要实现RGB彩灯的呼吸效果，怎么做？
A3:
你需要一个RGB LED，它内部包含了红、绿、蓝三种颜色的LED。
你需要为RGB LED的R、G、B三个引脚分别连接限流电阻，并接到单片机的三个不同的I/O口（比如P0.0, P0.1, P0.2）。
在程序中，你需要为R、G、B分别维护一套
duty、direction和PWM_Value变量。在中断服务函数中，根据各自的
PWM_Value来控制R、G、B三个LED的亮灭。在主函数中，你可以让R、G、B的
duty值同步变化，实现白光的呼吸；也可以让它们异步变化，实现彩色的渐变呼吸效果。
掌握51呼吸灯PWM，开启嵌入式
恭喜你！通过这篇文章，你已经了解了51单片机呼吸灯PWM程序的核心原理、硬件连接、C语言编程实现，以及一些调试和优化的小技巧。从PWM的占空比概念，到定时器中断的巧妙运用，再到完整的C语言代码实现，你已经掌握了一个非常实用且有趣的单片机项目。
这仅仅是开始！你可以尝试在此基础上进行更多创新，比如：
加入按键控制： 通过按键切换不同的呼吸模式或调节呼吸速度。
多灯联动： 控制多个LED，实现追逐、流水等更复杂的动态效果。
结合传感器： 让呼吸灯的亮度根据环境光线或声音大小自动调节。
恒彩电子希望这篇详细的指南对你学习51单片机和嵌入式编程有很大的帮助。动手实践是最好的学习方式，赶紧拿起你的开发板，开始你的创造吧！
希望对你有用。
