选错存储方式、焊接前没做表面处理，一批PCB引脚发黄，直接导致整线焊接不良率飙升至12%——这是2024年某消费电子代工厂的真实教训。本文基于恒彩电子200+批次PCB品质管控记录，帮你把这个坑彻底填上。
引脚为什么会发黄氧化？5个真正的原因
很多工程师第一反应是"存放时间太长了"，但时间只是表象，背后有5个具体机制在起作用。
1. 铜层与空气中的氧气发生反应
PCB裸铜引脚暴露在空气中，铜（Cu）会与O₂、水蒸气持续反应，依次生成氧化亚铜（Cu₂O，红色）→ 氧化铜（CuO，黑色）。发黄阶段通常是氧化初期，Cu₂O与铜本体颜色叠加的过渡态。
根据IPC-A-610H标准，裸铜表面氧化在温度25℃、相对湿度60%以上的环境中，48小时内即可肉眼可见。
2. 表面处理工艺失效或保护层太薄
常见表面处理工艺对比如下：
| 表面处理 | 正常保护有效期 | 失效后表现 |
|---|---|---|
| HASL（热风整平） | 12个月 | 焊锡层开裂、铜基底氧化 |
| OSP（有机可焊性保护膜） | 3-6个月 | 保护膜降解，铜面直接氧化发黄 |
| ENIG（化学镍金） | 12-24个月 | 镍层出现"黑盘"，金层下腐蚀 |
| Immersion Tin（化学锡） | 6-12个月 | 锡须生长，锡铜互扩散后氧化 |
OSP板是最容易被忽视的高风险点——它的保护期短，且失效过程完全不可见，打开包装时往往已经发黄。
3. 存储环境温湿度超标
温度每升高10℃，化学反应速率大约翻倍（阿伦尼乌斯定律）。恒彩电子对库存物料的监测数据显示：
仓库温度从25℃升至35℃，OSP板氧化速度加快约1.8倍
相对湿度从50%升至75%，焊盘表面氧化膜厚度增长速度提升约3倍
南方梅雨季节（4-6月）是PCB引脚氧化的高发期，仓库没有除湿设备的工厂这个时段不良率普遍上升。
4. 氯离子、硫化物等腐蚀性气体污染
焊接车间附近如果有电镀、酸洗工序，空气中的Cl⁻、SO₂浓度会明显偏高。氯离子会破坏铜表面的钝化层，加速点蚀；硫化氢会让银层（ENEPIG工艺）迅速变黑发黄。
一家汽车电子配套厂曾向我们反映，同一款PCB在A厂存放3个月完好，在B厂存放1个月就发黄——最终排查发现B厂隔壁就是电镀车间，空气中Cl⁻含量超标6倍。
5. 人手汗液接触
这个原因经常被忽视。人体汗液含有NaCl、乳酸、氨基酸等成分，与铜引脚接触后会在局部形成微电池腐蚀，留下指纹形状的黄色或黑色氧化斑。IPC-7711/7721规范明确要求：操作PCB必须佩戴防静电手套。
怎么判断氧化程度？3步快速评估法
不是所有发黄都要报废，关键在于判断氧化层有多深、有没有影响焊接性。
第一步：目视检查——看颜色分级
| 颜色状态 | 氧化程度 | 可焊接性 | 处理建议 |
|---|---|---|---|
| 浅黄/金黄色 | 轻度（氧化层＜0.1μm） | 基本可焊 | 清洁处理后可用 |
| 深黄/棕黄色 | 中度（0.1-0.5μm） | 焊接性下降明显 | 必须处理再焊 |
| 棕色/深棕 | 重度（0.5-1μm） | 焊接不良率极高 | 处理后需焊接测试验证 |
| 黑色 | 严重（＞1μm） | 基本无法焊接 | 评估报废 |
第二步：润湿性测试——用焊锡说话
取一段焊锡丝，用烙铁在有疑问的引脚上做润湿测试：
焊锡迅速摊开，形成光亮润湿角 ：氧化轻微，可正常焊接
焊锡收缩成球状、不润湿 ：氧化已经影响焊接，必须处理
加助焊剂后仍然不润湿 ：重度氧化，处理后需重新验证
第三步：接触电阻测量（精确判断）
用四线法或开尔文夹具测量引脚接触电阻：
正常铜引脚：＜5mΩ
轻度氧化：5-20mΩ（视应用可接受）
中度氧化：20-100mΩ（高频、大电流应用不可接受）
重度氧化：＞100mΩ（几乎所有应用都不可接受）
恒彩电子在车规级PCB出货检验中，要求全检引脚接触电阻，标准为≤10mΩ，超标一律退回处理。
已经氧化了怎么处理？分级处理流程
处理方案要根据氧化程度和引脚类型来选，不能一刀切。
轻度氧化：橡皮擦+助焊剂法
这是最简单、成本最低的方案，适用于直插引脚轻度发黄。
操作步骤：
用无尘布蘸取无水乙醇（纯度≥99.5%），擦拭引脚表面
用电子专用橡皮擦（细腻型，避免划伤）沿引脚方向单向擦拭
再次用无水乙醇清洁残留橡皮屑
涂覆免清洗助焊剂，正常焊接
处理后重新做润湿性测试，合格再流入生产线。

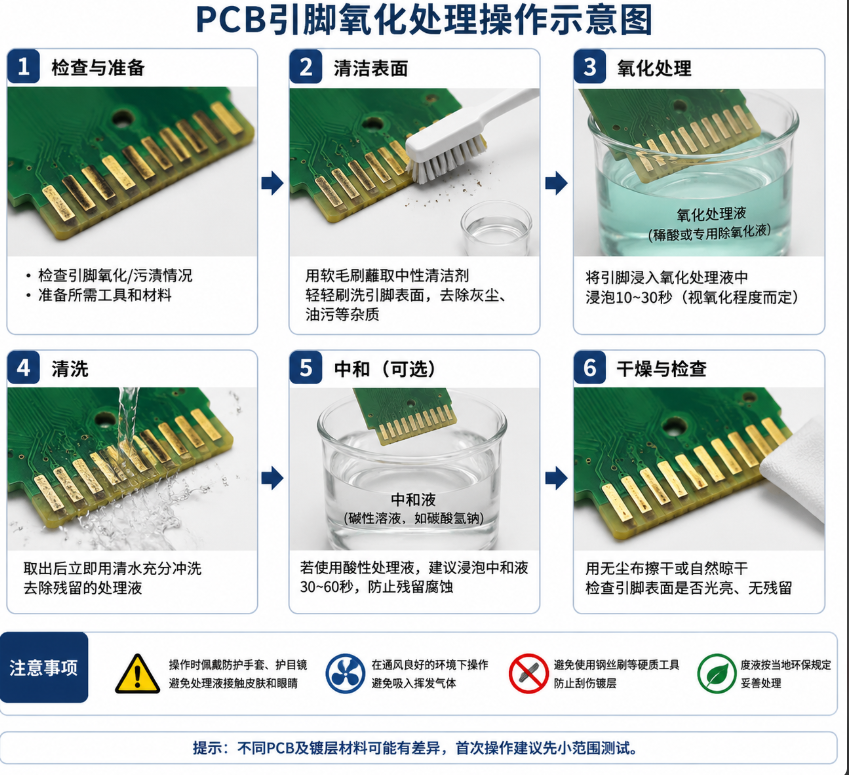

中度氧化：化学清洗法
适用于SMT焊盘、精密引脚，不能用机械摩擦。
推荐方案：
弱酸清洗 ：用5%柠檬酸水溶液浸泡3-5分钟，可以溶解Cu₂O和CuO，处理后立即用去离子水冲洗，再用乙醇脱水干燥。成本低，适合批量处理。
专用PCB清洗剂 ：市售的PCB氧化处理液（主要成分为有机酸+表面活性剂），按产品说明操作，处理后可焊性恢复率可达90%以上。
超声波清洗 ：将弱酸溶液配合40kHz超声波清洗机，处理效率比浸泡提升约4倍，适合批量PCB。
⚠️ 注意：使用酸性清洗剂处理后，必须彻底中和+清洗，否则残留酸液会加速后续腐蚀。
重度氧化：电解还原法（专业设备）
重度氧化用化学清洗往往不够彻底，需要用电解还原。
原理：在电解液中，将PCB接阴极，氧化铜在还原气氛下转化回铜单质。这个方法效果最彻底，但需要专业设备，适合PCB返修车间或专业修复机构。
处理后必须重新进行表面处理（如刷涂OSP保护液），否则裸铜会迅速再次氧化。
严重变黑：评估报废还是局部修复
如果引脚已经全面变黑，且焊盘铜层出现点蚀坑（用10倍放大镜可见），通常建议报废。局部修复成本（人工+材料+返工风险）往往超过重新采购成本。
2025年某工控设备维修案例显示：对严重氧化的10年老板PCB强行清洗后焊接，虽然当时测试通过，但3个月后因铜层减薄导致断路返修，综合成本是直接换板的2.3倍。
怎么预防？从存储到生产全流程管控
处理氧化是亡羊补牢，预防才是关键。

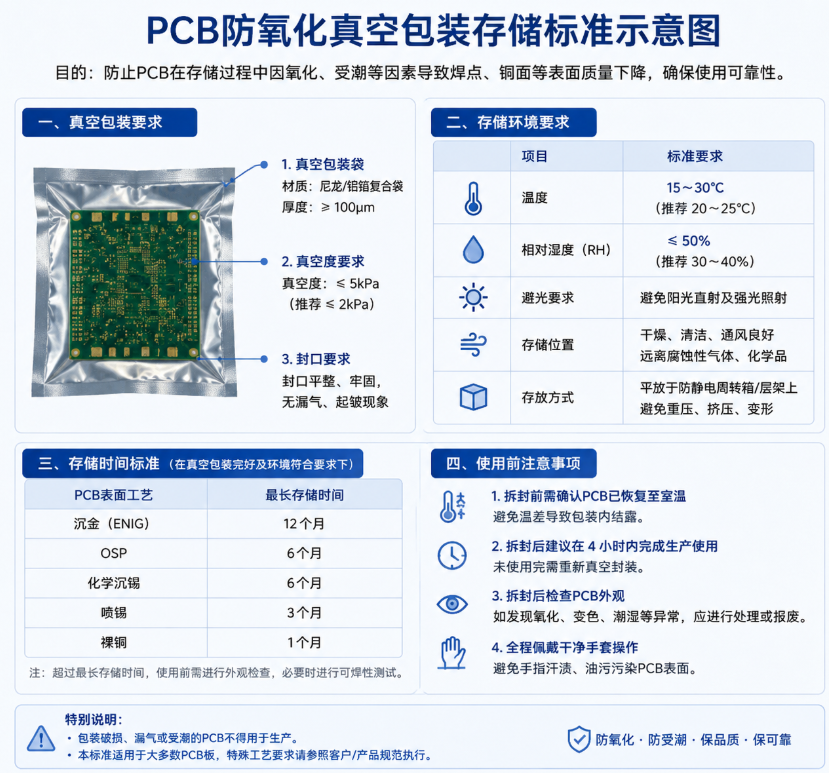

存储环节：4个必做动作
1. 真空+干燥剂包装
PCB出货和存储必须真空密封，内置硅胶干燥剂（A型，吸湿容量≥20%自重）和湿度指示卡。湿度指示卡变色（通常从蓝色变粉色，临界点60%RH）即触发重新干燥处理。
2. 仓库环境标准
温度：15-25℃（变化幅度＜±5℃/天）
相对湿度：40-60%RH
远离腐蚀性气体源（电镀、酸洗、蓄电池充电区）
恒彩电子的物料仓采用恒温恒湿系统，全年温湿度偏差控制在±2℃/±5%RH以内，OSP板在库存放周期从行业平均3个月延长至5个月，氧化不良率降低了76%。
3. 先入先出（FIFO）管理
严格执行先进先出，在库PCB超过保质期（OSP板6个月、HASL板12个月）必须在上线前做焊接性测试，不能直接上线。
4. 开封后的处理
真空袋一旦开封，OSP板必须在72小时内完成焊接，超时需重新评估可焊性。这是IPC-1601《印制板包装和存储指南》的推荐做法。
生产环节：3条操作红线
红线1：全程佩戴防静电手套
哪怕是拿一眼就放下，也要戴手套。裸手接触留下的汗液腐蚀斑，往往在焊接后才暴露为虚焊或接触不良。
红线2：焊前检查+必要时预处理
SMT上线前，工艺员要目视检查焊盘状态。发现轻度发黄，用助焊剂涂覆后先做小批量试焊，确认润湿性合格再批量生产。
红线3：车间湿度管控
焊接车间相对湿度建议控制在45-65%RH。湿度过高会让助焊剂活性降低，同时加速暴露引脚的二次氧化。
表面处理工艺选型建议
如果你在PCB设计阶段就能选表面处理工艺，以下场景建议参考：
| 使用场景 | 推荐工艺 | 理由 |
|---|---|---|
| 消费电子、短周期产品 | OSP | 成本低，焊接性好，周期内够用 |
| 工控、车规长期库存 | ENIG | 保质期长，平整度高，适合细间距 |
| 高频信号板 | ENEPIG | 银层导电性优异，插损低 |
| 需要多次焊接/返修 | HASL | 耐受多次热处理 |
常见问题解答
Q：PCB引脚发黄一定影响焊接吗？
不一定。浅黄色（轻度氧化）用免清洗助焊剂通常可以正常焊接，但深黄色及以上必须处理。建议养成习惯：凡是目视发黄的，焊前做一次润湿性点测，不要靠经验猜。
Q：用砂纸打磨引脚可以吗？
直插引脚可以用细砂纸（400目以上）轻打，但SMT焊盘绝对不行——焊盘铜层通常只有25-35μm厚，打磨极易破坏焊盘甚至露出基材，风险极高。
Q：助焊剂能溶解氧化层吗？
松香基助焊剂中的有机酸（主要是松香酸）可以溶解轻薄氧化层，但对中度以上氧化效果有限。不要指望堆焊剂来解决氧化问题，那会留下大量助焊剂残渣，反而造成后续腐蚀风险。
Q：三防漆涂覆后还会氧化吗？
三防漆（聚氨酯/硅橡胶/丙烯酸酯类）可以有效隔离空气和水分，涂覆后氧化速度大幅降低，但不是零。如果涂层有破损或针孔，潮气还是会渗入。涂覆前必须确保引脚已经完全清洁，否则会把氧化层封在涂层下面，加速电化学腐蚀。
Q：发黄的PCB放进回流炉还能用吗？
中轻度氧化配合活性助焊剂，勉强可以过炉，但焊接可靠性会打折扣——虚焊率、焊点空洞率都会升高。车规、医疗、工控等可靠性要求高的场景，建议处理后才能上线，不能碰运气。
