线路板f3插件灯丝印三角标志(极性识别与PCB设计防呆指南)

解析线路板f3插件灯丝印三角标志在PCB设计与组装中的极性指示作用，提供F3直插LED正负极识别方法与防呆设计规范，助您避免焊接反接风险。

在线路板组装与设计中，线路板f3插件灯丝印三角标志是极为关键的极性防呆标识。该三角形的尖角通常指向发光二极管（LED）的阴极（负极），即对应短脚引脚的插入孔位。正确识别并规范设计这一标志，能有效避免因元器件反接导致的电路损坏，提升产线焊接效率。

💡 极性识别与设计防呆速查表

2. F3插件LED基础解析与PCB应用

2.1 F3插件LED灯珠的结构组成

F3插件LED（即直径3mm的直插式发光二极管）通过两根金属引脚穿过PCB通孔并进行背面焊接。其核心结构主要由以下四部分构成：

• 外壳：采用高透光环氧树脂封装，保护内部芯片并起到聚光作用。

• 芯片：发光半导体核心，决定波长（颜色）与亮度。

• 支架：通常采用铜镀银材质，承担导电与散热功能。

• 金线：连接芯片与支架，确保电流稳定导入。

2.2 F3直插灯珠的技术特点

由于引脚穿过PCB焊盘，直插式元件具备极高的机械抗震强度，在强震动或冲击环境下不易脱落。同时，其金属引脚可直接将热量传导至PCB铜箔，散热路径明确，因此在工业控制板、高可靠性电力仪表中应用广泛。

2.3 典型应用场景

F3直插LED常用于各类设备的信号指示，如网络路由器指示灯、智能硬件状态显示、工业仪器面板等。在这些应用中，恒彩电子F3直插LED以其高均匀度与低光衰特性，被广泛应用于各类工业级与消费级电子产品中。

3. PCB丝印三角标志的极性与方向指示

3.1 三角符号的电学与物理含义

在线路板设计中，焊盘旁印制的三角形符号在不同器件上定义不同。在集成电路（IC）或排针旁，它通常指示Pin 1（第一脚）；而在二极管（包括LED）旁，三角标志对应电路图中的二极管符号，其尖端指向阴极（负极）。因此，线路板f3插件灯丝印三角标志的尖角所对焊盘，即为负极引脚孔。

3.2 设计习惯差异带来的识别风险

尽管行业存在通用规范，但不同EDA软件（如Altium Designer、PADS、Cadence）的元件库标准可能存在差异。部分非标封装库可能将三角形底边或特定顶点定义为正极。在首次打样或批量组装前，务必通过原理图与封装图纸进行双重核对。

3.3 产线装配的视觉防呆作用

对于手工插件及后焊工序，丝印三角形不仅是电学极性符号，更是直观的视觉导向。工人可根据三角形的朝向快速定位器件方向，降低因疲劳作业导致的反接率。

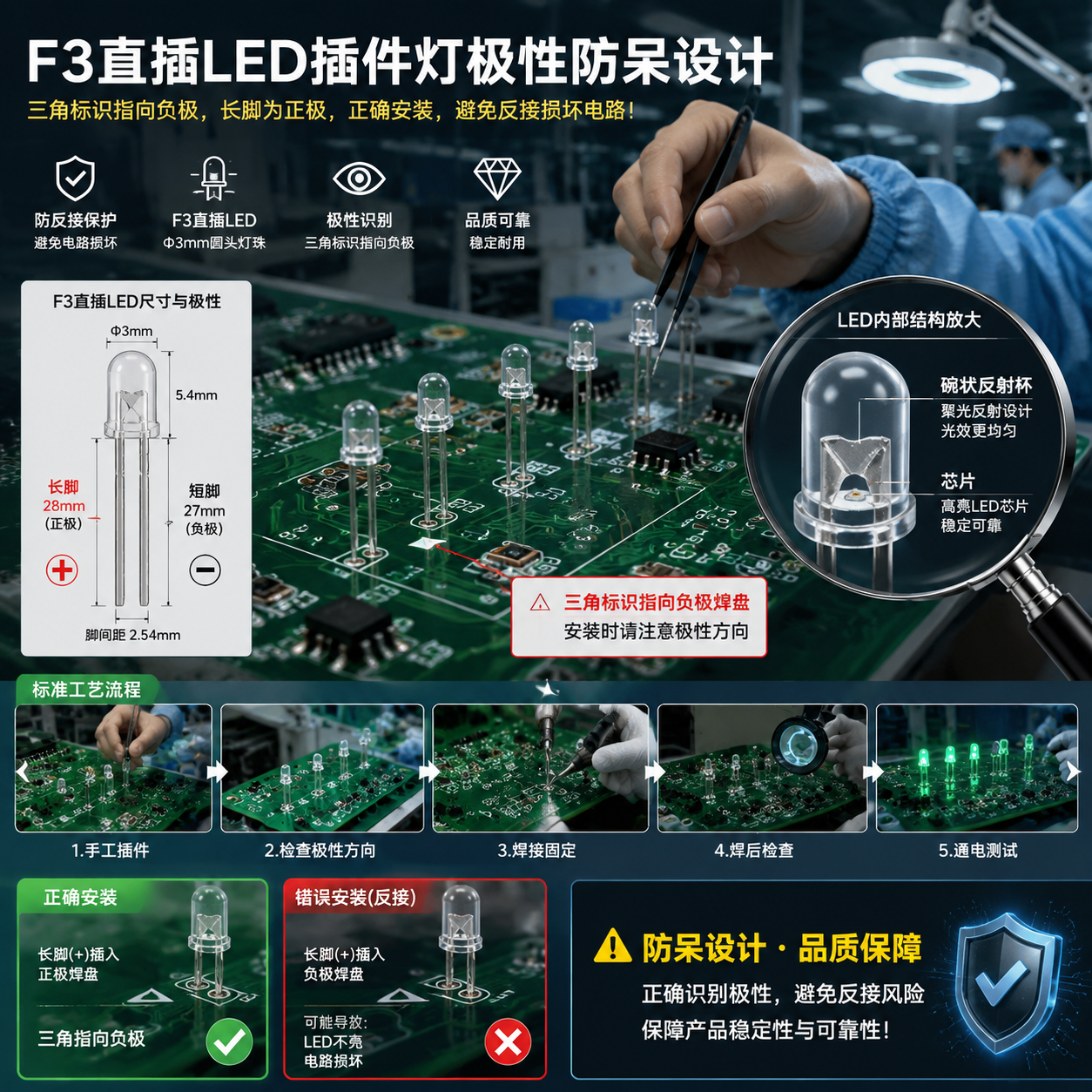

4. F3插件LED极性识别的三种实用方法

4.1 引脚长度对比法

未剪脚的全新F3插件LED，其两根引脚长度不同：长脚为正极（阳极），短脚为负极（阴极）。这是产线最常用的快速目测法。

4.2 内部支架观察法

若灯珠已被剪脚或已焊接，可通过透明外壳观察内部金属支架。支架较小的一端为正极，而呈碗状（反射杯）的较大金属片一端为负极。

4.3 丝印三角标志对应法

在手工插件时，需寻找PCB上的线路板f3插件灯丝印三角标志，确保LED的短脚（负极）插入三角形尖端所指向的焊盘孔内，长脚插入另一端。

关键质量控制原则：标准、清晰的丝印设计是避免装配错误的首要防线。严格遵循“三角尖端对准短脚”的作业规范，能规避绝大多数手工插件反接缺陷。

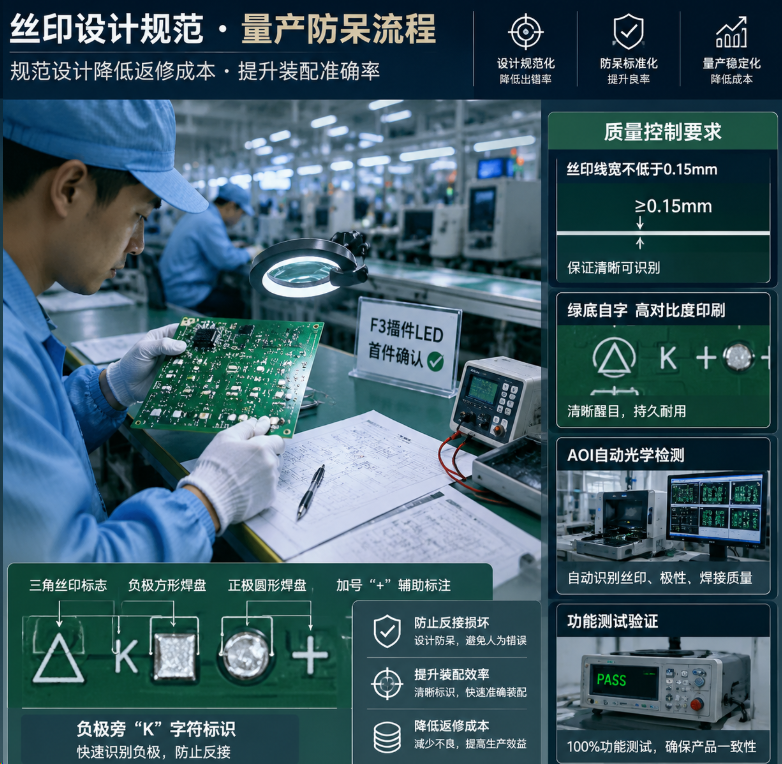

5. PCB丝印设计规范与极性防呆技巧

5.1 丝印设计规范

• 尺寸与清晰度：三角标志的线宽不建议低于0.15mm，整体尺寸需适中，避免因印刷模糊导致辨识困难。

• 避让规则：丝印必须放置在元件物理外框之外，严禁被焊盘覆盖或被LED灯珠本体遮挡。

• 高密度布局：在器件密度极高的板卡上，可采用简化三角形，但必须保证方向性明确。

5.2 辅助极性符号的配合使用

为防止单一标志引起误判，设计时可引入辅助极性符号：

• 异形焊盘：将负极焊盘设计为方形，正极焊盘设计为圆形。

• 字符标注：在负极旁标注减号“-”或字母“K”（Cathode，阴极），正极旁标注加号“+”或字母“A”（Anode，阳极）。

• 丝印阻挡线：在负极一侧绘制粗横线，模拟二极管电路符号中的阻挡线。

5.3 提升丝印可读性的工艺要求

PCB制造时，应选择对比度高、印刷精度优良的阻焊与字符油墨（如绿底白字）。确保丝印层与阻焊层不冲突，防止因阻焊开窗导致三角标志残缺。

6. 插件LED与SMD LED的性能对比及选型建议

6.1 插件LED与贴片LED特性对比

6.2 应用选型决策

• 选用SMD LED的场景：产品空间受限（如智能穿戴、超薄消费电子），且生产线具备高度自动化贴片能力。

• 选用F3插件LED的场景：工业控制面板、户外显示屏、车载仪表等面临高振动、强冲击的环境。此时，规范设计线路板f3插件灯丝印三角标志，能够显著提升手工组装的准确率。

7. 行业数据与工业级插件组件的市场地位

7.1 工业级市场的持续需求

尽管消费电子领域高度普及贴片技术，但在工业控制、高压电源、轨道交通及汽车电子等对可靠性要求极苛刻的领域，通孔插装（THT）元件依然占据主导地位。其优异的物理连接强度和耐热冲击性能是SMD元件难以替代的。

7.2 质量控制对企业成本的影响

在工业级PCBA加工中，单个LED的反接可能导致整块控制板的功能失效。因此，在设计端完善线路板f3插件灯丝印三角标志等防呆设计，在制造端推行首件确认、AOI（自动光学检测）与功能测试，是企业降低返修成本、提升产品信赖度的核心路径。

8. F3系列直插LED选型与PCB设计集成建议

8.1 恒彩电子F3系列直插LED技术特点

恒彩电子F3系列直插LED采用优质环氧树脂封装与铜镀银支架，配备高纯度金线，具备极低的光衰表现与长效的亮度稳定性。其精确的物理尺寸有利于提升自动插件机或手工装配的顺畅度。

8.2 PCB设计与封装集成规范

在使用F3直插灯珠时，建议将PCB焊盘引脚间距设为标准的2.54mm，焊盘孔径设在0.8mm至1.0mm之间。在EDA软件中绘制封装时，应确保线路板f3插件灯丝印三角标志的朝向与产品规格书中的极性定义完全一致。设计阶段可向技术支持索取精准的2D/3D元件封装库。

9. 线路板F3插件灯极性识别常见疑问解答

9.1 PCB上的三角标志是否100%代表负极？

在绝大多数遵循国际IPC标准的PCB设计中，三角标志的尖端指向阴极（负极）。但在部分非标自定义库或历史遗留图纸中，可能存在相反定义。首次投产前，建议通过万用表测量或核对原理图网络属性（Net List）进行确认。

9.2 F3插件LED接反是否会烧毁器件？

LED具有单向导电性。在低压信号电路中，若极性接反，LED通常仅表现为不发光，不会立即烧毁。但在高压或存在反向脉冲的电路中，若反向电压超过LED的最大反向耐压值（通常为5V左右），则可能导致芯片击穿损坏。

9.3 如何使用万用表在线检测LED极性？

将万用表拨至“二极管”档位，将红表笔与黑表笔分别接触LED的两端。若LED微亮且万用表显示一定的导通电压（通常在1.7V - 3.2V之间，视颜色而定），则此时红表笔所接为正极，黑表笔所接为负极；若不亮且显示溢出，调换表笔重新测试即可。
