内置ic5050rgb典型应用电路(硬件设计规范与外围原理图解)

提供内置ic5050rgb典型应用电路的标准化接线图纸与参数选型指南，解决上电烧灯、信号乱码及远端压降等硬件设计痛点。在幻彩LED灯控系统的硬件设计中，正确搭建内置ic5050rgb典型应用电路是确保数据稳定传输、防止灯珠意外烧毁的核心保障。规范的引脚引线、精确的外围器件选型以及科学的电源规划，能够显著提升幻彩控制系统的运行可靠性。

内置ic5050rgb灯珠的结构与材料特性

1. 幻彩灯珠的内部控制机理

内置ic5050rgb灯珠将红、绿、蓝三色LED发光芯片与控制IC（集成电路）集成封装在5.0mm x 5.0mm的塑胶壳体内。行业常见的WS2812B和SK6812均属于此类典型产品。与传统需要红、绿、蓝三路PWM独立控制的RGB灯珠不同，内置IC型灯珠采用单线级联控制技术，仅需一根数据线即可实现对每个像素点的独立寻址与色彩控制。

其内部集成有信号整形放大电路，数据信号在经过当前灯珠解码后，会对剩余数据进行整形放大再输出至下一级，保障长距离级联时信号不发生衰减，这极大地简化了PCB走线布局。

2. 核心原材料构成

灯珠的物理材质和工艺直接决定了典型应用电路在实际工作中的可靠性。高标准封装通常采用以下材料规格：

• 发光芯片：采用高亮度三安或晶元外延片，保障色彩波长一致性与光衰控制。

• 驱动IC：集成高精度恒流控制与数据锁存模块，维持各通道电流稳定性。

• 封装支架：采用高导热铜支架，表面精密镀银，提升散热效率并降低接触电阻。

• 键合引线：使用99.99%高纯度双金线进行电气连接，抗氧化性能优异，防止因热胀冷缩导致断线。

• 封装胶水：采用高透光率、抗紫外线（UV）黄变的硅胶灌封，保护内部芯片与引线免受湿气侵蚀。

内置ic5050rgb典型应用电路设计指南

1. 四引脚（Pin）定义解析

最常用的内置ic5050rgb灯珠采用4引脚封装，各引脚功能如下：

• VDD：系统供电正极，通常为直流 +5V 供电。

• VSS：系统参考地（GND）。

• DIN：控制信号输入端，接收外部控制器或前级灯珠传来的脉冲数据。

• DOUT：控制信号输出端，将整形后的级联数据传递至下一颗灯珠的 DIN 端。

2. 标准应用电路原理图与接线规范

在搭建内置ic5050rgb典型应用电路时，必须严格遵守以下外围元件配置步骤：

1. 并联去耦电容：在每颗灯珠的 VDD 和 VSS 引脚之间并联一个 0.1μF（104贴片）无极性陶瓷电容。在进行PCB布线时，该电容必须极度靠近灯珠的供电引脚，以起到最佳的高频旁路滤波效果。

2. 串联保护电阻：在主控MCU或控制器的信号输出引脚与第一颗灯珠的 DIN 输入端之间，串联一个 330Ω（阻值范围建议为 300Ω 至 500Ω）的碳膜或贴片电阻。

3. 级联数据连接：前级灯珠的 DOUT 串接至后级灯珠的 DIN，形成单向菊花链结构，信号依序向下游传递。

设计规范说明：去耦电容的作用在于滤除电源线上的瞬态纹波，防止因电压抖动导致控制芯片解码逻辑错误。而串联在信号线上的电阻则充当阻抗匹配器，能够吸收反射波，并有效抑制通电瞬间产生的过冲电压（Overshoot），从而保护第一颗灯珠的输入端口免遭静电或电涌击穿。

典型应用电路的防护设计与避坑指南

1. 常见硬件设计与调试误区

• 严禁热插拔：在系统带电状态下插入或拔开灯珠连接端子，极易产生高瞬态电压尖峰（Spike），该尖峰会通过DIN/DOUT引脚直接击穿控制IC的输入/输出级。

• 防止反接：5V电源与GND一旦反接，内部寄生二极管会发生大电流短路，导致芯片在数秒内过热烧毁。

• 必须共地：当控制器与LED灯带使用独立电源供电时，控制器的 GND 必须与灯带电源的 GND 牢固连接，否则信号线将缺乏公共参考地，导致数据解码异常，表现为灯珠乱闪。

2. 硬件可靠性冗余设计

为进一步提高电路在复杂电磁环境下的稳定性，建议采用以下冗余防护措施：

• 在电源输入总端并联一颗 5V 单向TVS（瞬态电压抑制）二极管，吸收瞬态浪涌电流。

• 在电源输入端配置一颗 100μF 至 470μF 的低ESR电解电容，用于平抑多颗灯珠大面积亮灭切换时产生的电流波动。

• 在PCB布线设计中，电源（VDD）与地线（VSS）的走线宽度应不小于 1mm（若电流大于3A，建议采用铺铜处理并多点打过孔），以降低线路阻抗。

供电计算与压降补偿方案

1. 功耗计算标准

在系统电源选型前，必须精确估算最大负载。在5V供电电压下，单颗内置ic5050rgb灯珠在红、绿、蓝三色全亮（即白光最大亮度）状态下，驱动电流通常为 50mA - 60mA。单颗灯珠的最大理论功耗计算为：5V × 0.06A = 0.3W

2. 5V供电规格参考表

基于20%的安全余量（即负载不大于电源标称功率的80%），不同灯珠数量的供电选型参考如下：

3. 长距离压降（Voltage Drop）及其解决方法

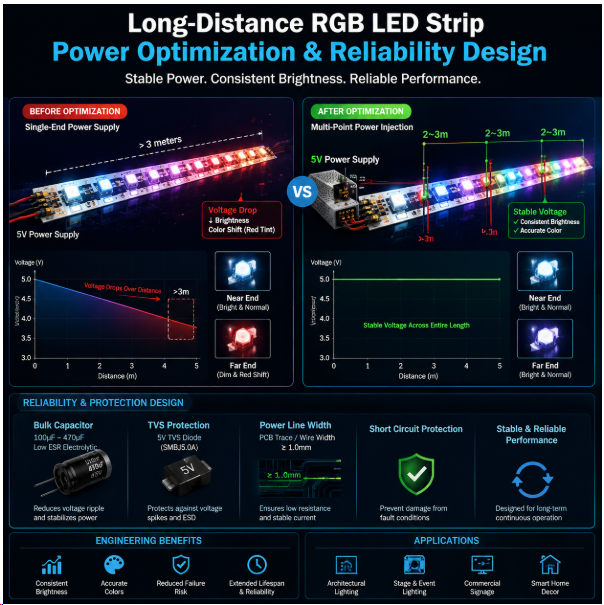

由于PCB柔性板（FPC）或铜箔厚度有限，当级联长度超过3米时，导线自身阻抗会导致严重的电压降。远端灯珠分得的实际电压可能低于4V，表现为色彩偏红（蓝、绿芯片导通压降比红光高，对低电压更敏感）、亮度不足。标准解决方案：采用多点注入供电法（简称“补电”）。每隔2米至3米，从主电源输出端并联引出供电线，直接接入灯带的 VDD 与 VSS 焊盘，确保整条灯带各段工作电压维持在 5V 左右，实现色彩与亮度的一致性。

内置ic5050rgb与传统RGB灯珠的技术对比

基于Arduino的应用电路快速点亮示例

1. 软件开发准备

在硬件应用电路搭建完成后，可使用 Arduino 平台进行验证。在 Arduino IDE 中，通过库管理器搜索并安装 Adafruit_NeoPixel 驱动库。该库封装了精确的单线归零码时序，可直接调用 API 控制内置IC芯片。

2. 基础测试程序代码

以下示例代码用于驱动 D6 引脚上的前 10 颗灯珠依次点亮绿色：

#include#define LED_PIN     6   // 定义数据输出引脚为D6#define NUM_LEDS   10   // 定义级联的灯珠数量// 初始化NeoPixel对象：参数分别为灯珠数、引脚号、颜色排列顺序（GRB）及信号频率（800KHz）Adafruit_NeoPixel strip(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);void setup() {strip.begin();           // 初始化硬件引脚strip.show();            // 刷新所有灯珠状态（初始为熄灭）}void loop() {for(int i = 0; i < NUM_LEDS; i++) {strip.setPixelColor(i, strip.Color(0, 150, 0)); // 设定第i颗灯珠为绿色（G=150, R=0, B=0）strip.show();                                   // 发送数据至硬件电路delay(500);                                     // 延时500毫秒}}

3. 程序运行逻辑解析

在循环中，strip.setPixelColor(i, color) 仅在主控内存中更新指定位置的颜色数据。当执行 strip.show() 指令时，Arduino 会通过 D6 引脚向内置ic5050rgb典型应用电路输出符合高低电平时间比例的单线制编码信号。首颗灯珠截取前24位数据后，将其余信号整形放大后通过 DOUT 转发，从而实现逐级点亮的逻辑。

典型应用电路常见故障排查表

恒彩电子的工艺保障与技术服务

作为高品质幻彩LED封装制造商，恒彩电子致力于为全球客户提供高可靠性的内置IC光源方案。我们采用万级无尘封装车间，引进全自动精密固晶焊线设备，严格执行金线键合及防黄变硅胶灌封工艺，确保每一颗内置ic5050rgb灯珠在多电平冲击下仍具备优异的颜色一致性与电气稳定性。针对复杂应用场景，恒彩电子提供专业的技术支持，协助工程师进行内置ic5050rgb典型应用电路的设计与调试。

• 官方网站：https://www.h-cled.com/

• 技术支持信箱：postmaster@h-cled.com

FAQ：内置ic5050rgb应用电路常见问题解答

Q1：内置ic5050rgb典型应用电路中的去耦电容可以省略吗？

不建议省略。 虽然在实验室等纯净电源环境下省略电容可能仍能点亮，但在实际工程应用中，若无 0.1μF 去耦电容，极易因电源高频纹波导致控制芯片内部锁存器数据错乱，出现灯珠随机闪烁或串码问题。

Q2：为什么串联在DIN端的保护电阻阻值建议在300-500欧姆之间？

该阻值是为了在阻抗匹配与信号完整性之间取得平衡。阻值太小（如小于100Ω），无法有效抑制高压瞬态尖峰；阻值过大（如大于1kΩ），会使信号波形的上升沿变缓，导致高频数据（800KHz）失真，芯片无法正确解码。

Q3：如果供电电压是12V或24V，内置ic5050rgb典型应用电路有什么变化？

5V的内置ic5050rgb灯珠不能直接接12V电源。若系统必须使用12V/24V供电，需要引入DC-DC降压模块输出5V供电，或者选用内部集成了降压稳压电路（LDO）的12V内置IC灯珠（如部分12V规格的WS2811/SK6812等），此时其应用电路设计需参考对应型号的稳压引脚配置。
