5050白色led电路(设计接线与选型计算指南)

5050白色led电路的设计与选型计算方案，涵盖限流电阻计算、串并联拓扑、接线步骤及常见故障排查，助力实现高效稳定的LED光源控制。设计稳定的5050白色led电路，核心在于精确控制流经灯珠的电流。单颗5050白光LED的正向导通电压（Vf）通常在3.0V至3.4V之间，标准工作电流（If）为60mA。为保障半导体器件的使用寿命，必须在电路中配置合适的限流电阻，或采用恒流电源进行驱动。

1. 5050白色LED核心参数速查

2. 5050白色led电路基础：尺寸、结构与发光原理

5050封装尺寸特征

5050白色led因其外形尺寸为5.0mm × 5.0mm而得名。这是一种经典的表面贴装（SMD）型灯珠，广泛应用于LED柔性灯带、硬灯条及各类商业照明设备中。其体积适中，既便于手动焊接和原型开发，也极适合大规模自动化贴片生产。

三芯片内部结构

5050封装内部通常集成有三个发光芯片。在设计5050白色led电路时，这一结构意味着需要确保三个芯片获得均等且稳定的电流分配。如果芯片间电流不均，会导致发热不一致，从而加速局部光衰并缩短灯珠寿命。

蓝光与荧光粉发光机制

白光LED并非由单一芯片直接发出白光。其主流制备工艺是采用蓝光LED芯片（如氮化镓GaN材质），并在芯片表面覆盖一层黄色荧光粉。当蓝光穿过荧光粉层时，蓝光与激发的黄光混合，从而形成视觉上的白光。

5050白色led原材料构成

- 发光芯片：采用高亮度、高稳定性的氮化镓（GaN）材料。
           - 导线支架：采用高导热率的铜合金支架，表面经镀银处理，确保优良的电气连接与散热效率。
           - 连接金线：芯片与支架引脚之间采用高纯度金线进行键合，降低电阻并保障电流传输稳定。
           - 封装胶水：使用耐高温、抗黄变性能优异的硅胶，并均匀混配高品质的钇铝石榴石（YAG）黄色荧光粉。

3. 核心规格参数与设计限制

正向工作电压 (Vf) 的波动区间

在电路设计中，必须严格参考正向电压参数。5050白光LED的典型正向电压处于3.0V至3.4V区间。若输入电压低于3.0V，半导体二极管无法达到导通门限，灯珠将无法点亮；若电压过高，则会导致电流失控。

正向工作电流 (If) 的控制基准

由于5050白色LED内部包含三个发光芯片，每个芯片的标准额定电流为20mA。当三芯片并联工作时，整颗灯珠的总额定电流为60mA。电路设计中必须将工作电流限制在安全阈值内，避免因电流过大导致芯片结温骤升。

功率损耗与热管理

单颗5050灯珠的额定功率通常在0.2W至0.6W之间。虽然单颗器件功耗较低，但多器件密集排布时，累积的热量会显著增加。若无有效的基板散热设计，过高的结温会导致LED快速发生不可逆的光衰。

显色指数 (CRI) 与光通量指标

显色指数用于衡量光源对物体真实颜色的还原能力，高品质5050灯珠的CRI可达90Ra以上。其光通量通常介于16至22流明（lm）之间。在实际选型中，需结合应用场景对亮度和显色性进行合理平衡。

5050白色LED典型光电参数表

4. 电路设计原理：串并联方式与限流电阻计算

限流电阻的必要性

LED作为半导体电流型器件，具有陡峭的伏安特性曲线。电压的微小波动会导致电流发生指数级变化。因此，在5050白色led电路中必须接入限流电阻或使用恒流源，以防止热失控并保护灯珠不被烧毁。

限流电阻计算方法

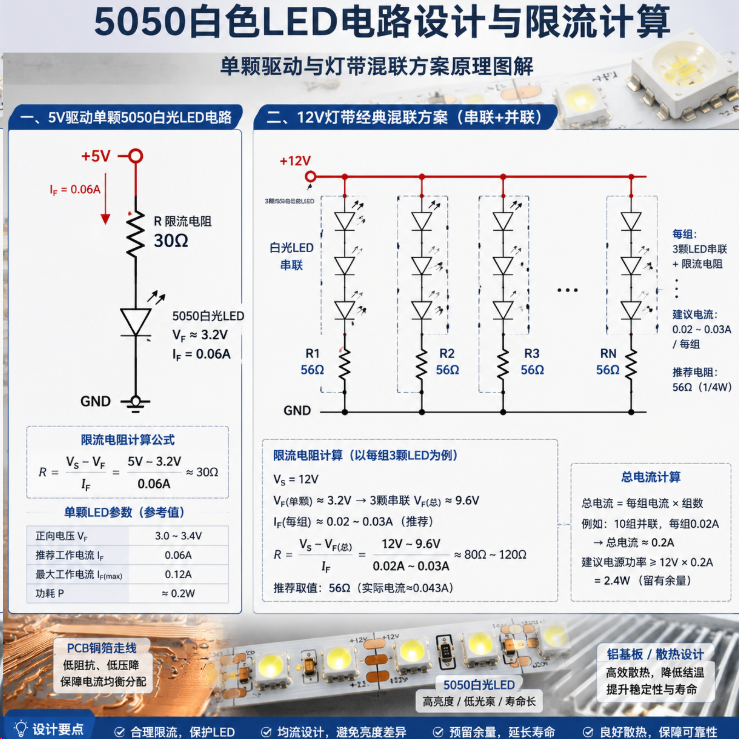

限流电阻的计算公式基于欧姆定律：R = (V_in - Vf) / If

其中，R 为所需限流电阻阻值（Ω），V_in 为输入电源电压（V），Vf 为LED的正向导通电压（通常取3.2V），If 为设计工作电流（通常取0.06A）。

例如，采用5V直流电源驱动单颗5050白光LED，计算过程如下：(5V - 3.2V) / 0.06A = 30Ω

因此，电路中需串联一个阻值约为30欧姆、功率满足要求的限流电阻。

串联电路设计特征

串联方式是将多颗灯珠首尾相连。该模式下，流经各灯珠的电流完全一致，能保证亮度的高度均匀。其局限性在于，一旦某一颗灯珠因故障开路，整个回路都将断开。串联设计适用于供电电压较高、灯珠数量固定的应用。

并联电路设计特征

并联方式是将所有灯珠的正极与正极相连、负极与负极相连。并联的优势在于单颗灯珠故障开路不影响其他支路工作。然而，若各支路未单独配置限流电阻，由于半导体器件参数的离散性，极易出现电流分配不均，导致部分灯珠因过载损坏。

工业主流的混联方案

为兼顾稳定性和成本，LED灯带等工业应用通常采用混联结构。以常见的12V系统为例，通常将3颗LED与一个限流电阻串联为一组，再将多组进行并联。该方案既保证了支路电流的相对均衡，也降低了线材成本与系统维护难度。

5. 5050白色led电路接线与工程实践

引脚极性判定方法

在物理接线前，需准确识别5050灯珠的引脚极性。5050 SMD封装表面通常设有一个切角标记。在标准封装中，靠近切角的一端对应的引脚为负极（阴极），其相对的一端为正极（阳极）。在实际组装前，推荐使用万用表的二极管档进行极性测量验证。

单颗灯珠接线步骤

1. 连接电阻：将输入电源的正极（V+）连接至限流电阻的输入端。
       2. 连接阳极：将限流电阻的输出端与5050 LED的正极引脚连接。
       3. 连接阴极：将5050 LED的负极引脚连接至电源的负极（GND）。

焊接安全提示：在手动焊接过程中，需严格控制电烙铁的焊接温度与时间（建议不超过300℃，时间控制在3秒内），避免热损伤。

12V多灯珠并联灯带接线

若使用已集成了电阻的5050白色LED灯带，接线过程将大为简化。只需将灯带上明确标注的“+12V”焊盘连接至电源正极，将“GND”或“-”焊盘连接至电源负极即可。工程应用中可使用快速免焊免剥线连接器以提高装配效率。

解决长距离接线中的线路压降

在长距离布线中，导线自身的电阻会导致严重的线路压降，使末端灯珠亮度明显降低。为解决此问题，应采用双端供电（即在灯带的起点和终点同时引入电源输入），或者每隔一定距离进行并联电能补偿，确保整段电路电压分布均匀。

6. 驱动电源选型与安全防护

恒压电源与恒流驱动器的选型区别

- 恒压电源：输出电压固定（如12V、24V），电路中必须依赖限流电阻来控制电流，适用于成品灯条。
           - 恒流驱动器：能根据负载变化动态调整输出电压，保持输出电流恒定，是裸LED芯片及大功率照明方案的理想选择，能有效防止热失控。

驱动电源功率冗余计算

为保障供电系统长期稳定运转，电源功率选择应遵循“80%安全法则”。即系统实际负载总功率不应超过电源额定输出功率的80%。

所需电源额定功率 = 负载总功率 / 0.8

例如，若5050白色led电路的总功率为80W，则应选配额定功率不低于100W的电源适配器。

电路浪涌与瞬态防护设计

电网开关瞬间或外部干扰易产生高压瞬态浪涌，这对脆弱的LED芯片是致命的。在专业电路设计中，建议在电源输入端并联压敏电阻（MOV）或瞬态电压抑制二极管（TVS），以吸收瞬态过压，提升电路的抗电磁干扰能力。

7. 常见SMD LED尺寸对比及选型建议

5050 与 2835 对比

2835封装（2.8mm × 3.5mm）体积更小，且背面通常带有金属散热焊盘，热阻较低，适合做高密度的日光灯管或面板灯。而5050（5.0mm × 5.0mm）由于内部空间大，集成度高，非常适合做多芯片组合（如RGB混色或高亮白光）的柔性灯带。

5050 与 3528 对比

3528（3.5mm × 2.8mm）属于早期低功耗封装，单颗功率通常仅0.08W，光通量较低。5050的功率和亮度均能达到3528的三倍以上，因此3528多用于低亮度指示或背光，而5050则是主照明与环境氛围渲染的主力。

5050 与 5730 对比

5730（5.7mm × 3.0mm）单颗功率通常在0.5W至1.0W之间，属于中大功率灯珠，亮度极高。但其发热量巨大，对散热基板要求严苛，适用于投光灯、路灯等专业照明，而不便于制成紧凑灵活的柔性灯带。

5050封装的综合优势

5050封装在发光效率、散热性能、制造成本以及手动焊接便利度之间取得了极佳的平衡。无论是对于DIY电子爱好者，还是中小型商业照明项目，5050白色LED都是极具性价比且通用性极强的选择。

8. 常见故障排查与运行维护

电路整体不亮排查流程

若通电后电路完全不发光，首先应使用万用表测量电源输出端电压，确认电源工作正常。若供电正常，需检查LED的极性是否接反。由于二极管的单向导电特性，极性反接会导致电路无法导通。

局部灯珠熄灭或闪烁故障

在串联回路中，单颗LED断路会导致整组熄灭。可使用万用表的二极管档逐一测量各颗LED。当测试笔接触到故障灯珠两端时，若其他完好灯珠微亮或万用表显示导通，即可锁定该失效器件，进行更换即可恢复。

光衰控制与结温管理

LED的光衰速度与其工作结温直接相关。若散热不良，芯片长期处于高温状态将加速荧光粉老化与芯片衰减。设计中应确保5050灯珠焊接在导热系数高的铝基板（MCPCB）上，并保持安装环境的空气流通，避免密闭安装。

9. 高品质5050 LED光源的选择保障

在设计可靠的5050白色led电路时，除了合理的电路拓扑，源头灯珠的封装品质同样决定了系统的最终寿命。劣质灯珠往往采用铁支架或低纯度键合线，极易在长期冷热交替中发生开路故障。行业内如恒彩电子等具备深厚技术沉淀的专业封装制造企业，在生产中采用高精密全自动封装线，并配备了半导体封测实验室。其5050白光LED采用铜镀银支架与高纯度金线键合，配合抗黄变硅胶封装工艺，能够确保灯珠在严苛的电路工作条件下依然保持极低的光衰与优异的颜色一致性，为各类电路设计提供高稳定性的光源基础。

常见问题解答 (FAQ)

Q1: 5050白色LED灯珠可以直接接5V或12V电源吗？

不能。5050白色LED的正向导通电压通常在3.0V至3.4V之间，如果直接接入5V或12V电源而没有限流措施，通过灯珠的电流会瞬间超出其额定值（60mA），导致灯珠因过热烧毁。必须串联限流电阻或使用恒流驱动器。

Q2: 5050白光LED内部的三个芯片是串联还是并联的？

标准通用型6引脚5050单色白光灯珠内部三颗芯片相互独立；市面上常规成品灯带所用5050白光，出厂封装内部三芯片为并联结构，额定总电流60mA。极少特殊定制版本内部采用三芯片串联，工作电压约9~10.2V。选型前优先查阅厂商规格书确认内部连接方式，切勿直接默认串并联结构。常规灯带应用均按照三芯片并联、Vf=3.0~3.4V、60mA设计电路。

Q3: 如何计算5050白色LED电路的散热需求？

单颗5050白光LED的最大功率约为0.2W至0.6W。如果电路中集成了多颗灯珠（例如每米60颗的灯带，总功率可达12W-14W），则必须使用导热双面胶将其贴在铝型材或铝基板上进行辅助散热，确保工作时表面温度不超过65℃，以保障使用寿命。
