5050led电路(原理图设计与电阻计算指南)

设计5050led电路时，如何计算限流电阻并安全接线？详解5050 LED的电气参数、12V与5V经典电路设计、RGB共阳极接线方法，助您快速掌握安全可靠的LED电路设计技巧。设计5050led电路的核心在于精确计算限流电阻以防止过载。基本公式为：电阻 = (电源电压 - LED电压) / 电流。在常见的12V供电系统中，通常采用“3颗LED串联+1个150欧姆电阻”的经典拓扑。掌握5050 LED的电气参数、电阻计算步骤与接线方法，能够有效解决发热与电压降等实际问题。

1. 5050 LED的基本结构与工作原理

1.1 尺寸定义与外观特征

5050是指贴片LED的外观尺寸为5.0mm × 5.0mm。这种正方形封装在电路板（PCB）设计中十分经典，不仅能容纳较大面积的芯片以提供高亮度，而且便于自动化贴片焊接。

1.2 多芯片集成设计

5050 LED内部通常集成了3个独立的发光芯片。这种设计使其亮度约为普通单芯片灯珠（如3528）的3倍。由于3个芯片拥有独立的引脚，设计人员可以灵活控制每个芯片。既可以让它们同时发出同一种单色光，也可以通过集成红（R）、绿（G）、蓝（B）三色芯片，实现混光控制。

1.3 5050led电路的工作机制

一个典型的5050led电路由电源、限流电阻和LED灯珠组成。电能自电源流出，首先通过限流电阻限制电流大小，随后流经5050 LED的各个芯片，使其发光。5050 LED通常具有6个引脚（每个芯片独立的正负极），这为多路独立控制和动态色彩调制提供了硬件基础。

2. 5050 SMD LED关键电气参数

2.1 正向电压与工作电流

设计5050led电路时，必须严格参考其正向电压（Vf）和正向电流（If）。不同发光颜色的芯片，其物理特性不同：

• 红色芯片：工作电压通常在1.8V - 2.2V之间。

• 蓝色/绿色/白色芯片：工作电压通常在2.8V - 3.2V之间。

• 正向电流：单个芯片的标准额定工作电流为20mA（0.02A）。电流过大易导致结温升高，缩短寿命；电流过小则亮度不足。

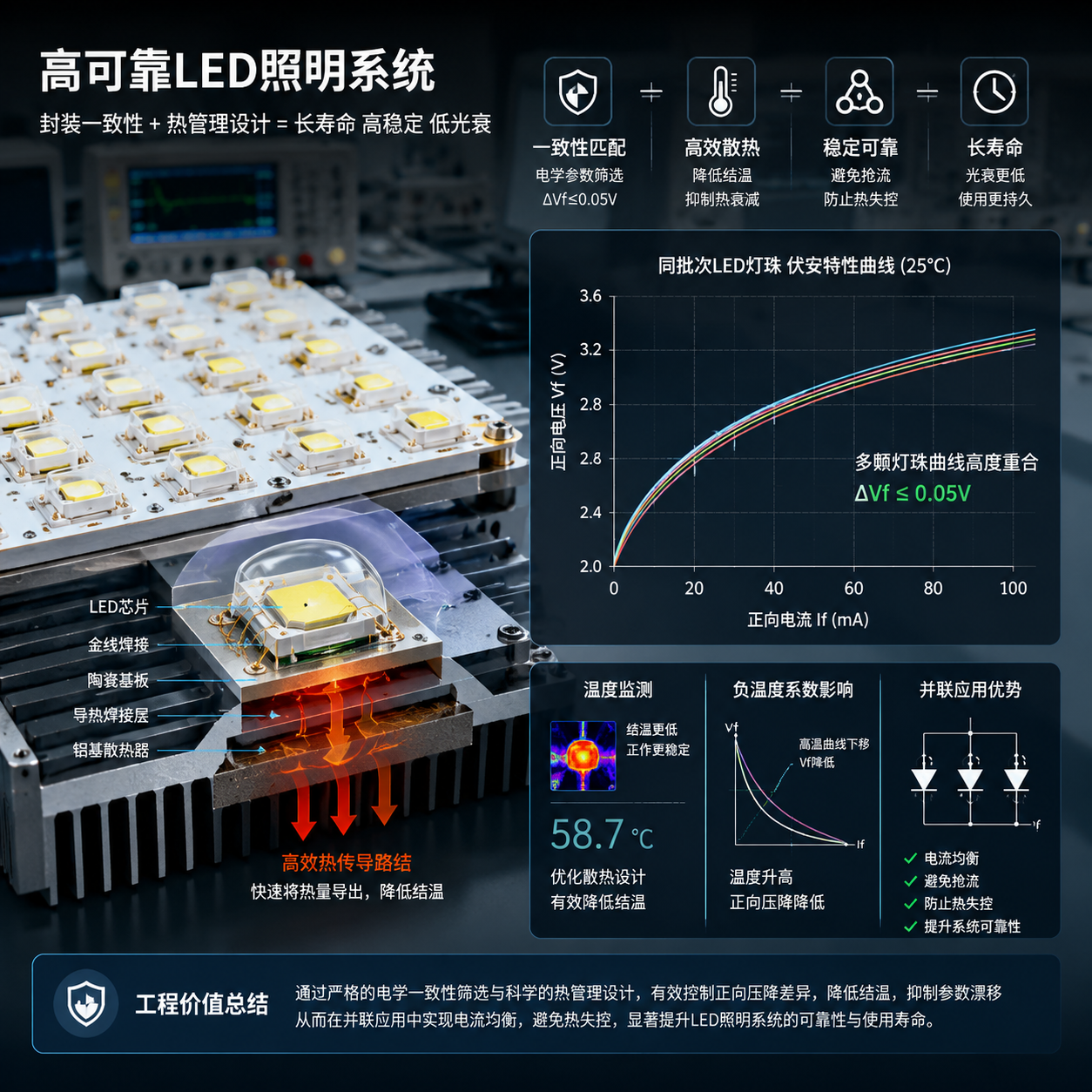

2.2 热管理与封装材质

5050 LED的单颗标称功率约为0.2W。在密集布线的灯带或光源模块中，累积的热量会影响发光效率与使用寿命。因此，优质封装通常采用导热性能较好的红铜镀银支架，并使用高纯度金丝进行内部电极连接。外壳则多采用耐高温的硅胶或环氧树脂，以减缓高温下的黄变老化。

2.3 典型5050 LED参数参考表

以下为行业常见的5050 LED规格参数，可作为电路设计的参考数据：

3. 5050 LED电路设计：电阻计算与PCB布局

3.1 电源与电阻的选择

在5050led电路中，常用的直流供电电压为12V或5V（如USB接口供电）。限流电阻不仅需要匹配阻值，还需计算其功耗。对于常规应用，选用1/8W or 1/4W的SMD贴片电阻（如0805或1206封装）即可满足散热与空间要求。

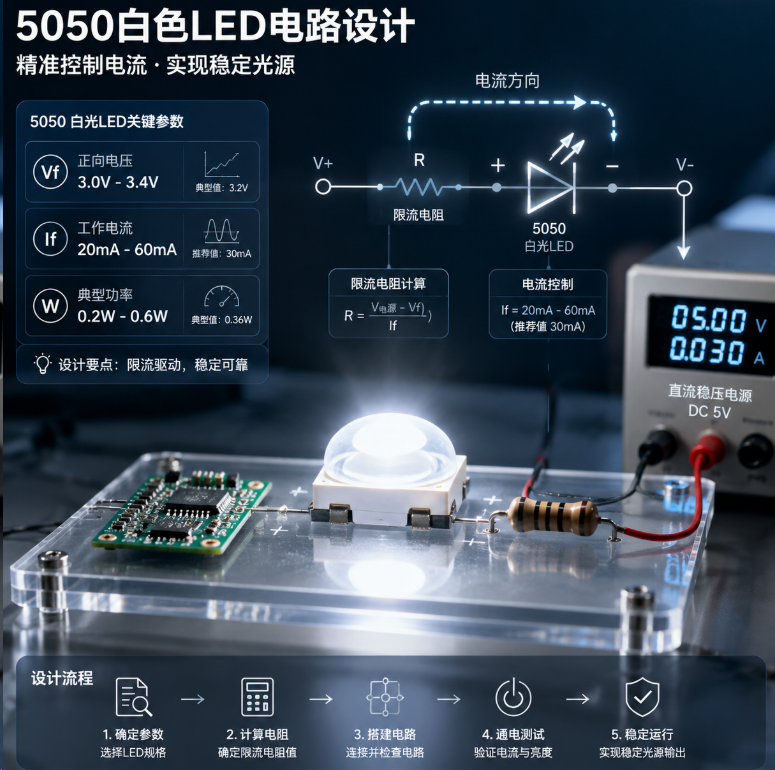

3.2 限流电阻计算步骤

为防止LED因电流过载损坏，必须串联限流电阻。基本计算公式如下：

电阻值 (R) = (电源电压 - LED正向电压总和) / 工作电流 (I)

设计实例：若采用12V直流电源驱动3颗串联的白光5050 LED：

1. 计算LED总电压：3.0V × 3 = 9.0V。

2. 设定标准工作电流：20mA（即0.02A）。

3. 计算所需阻值：R = (12V - 9V) / 0.02A = 150Ω。

此时，在电路中串联一个150欧姆的电阻即可。若用5V电源驱动单颗白光LED，则计算为：R = (5V - 3.0V) / 0.02A = 100Ω。

3.3 PCB安全布局技巧

由于5050 LED在长时间工作时存在热积累，PCB布局时建议加宽走线铜箔以辅助散热。限流电阻应与LED保持合理间距，避免热量叠加。在长时间点亮或高密度布线的场景下，优先考虑使用铝基板作为导热介质。

4. 5050 RGB LED接线方法与控制电路

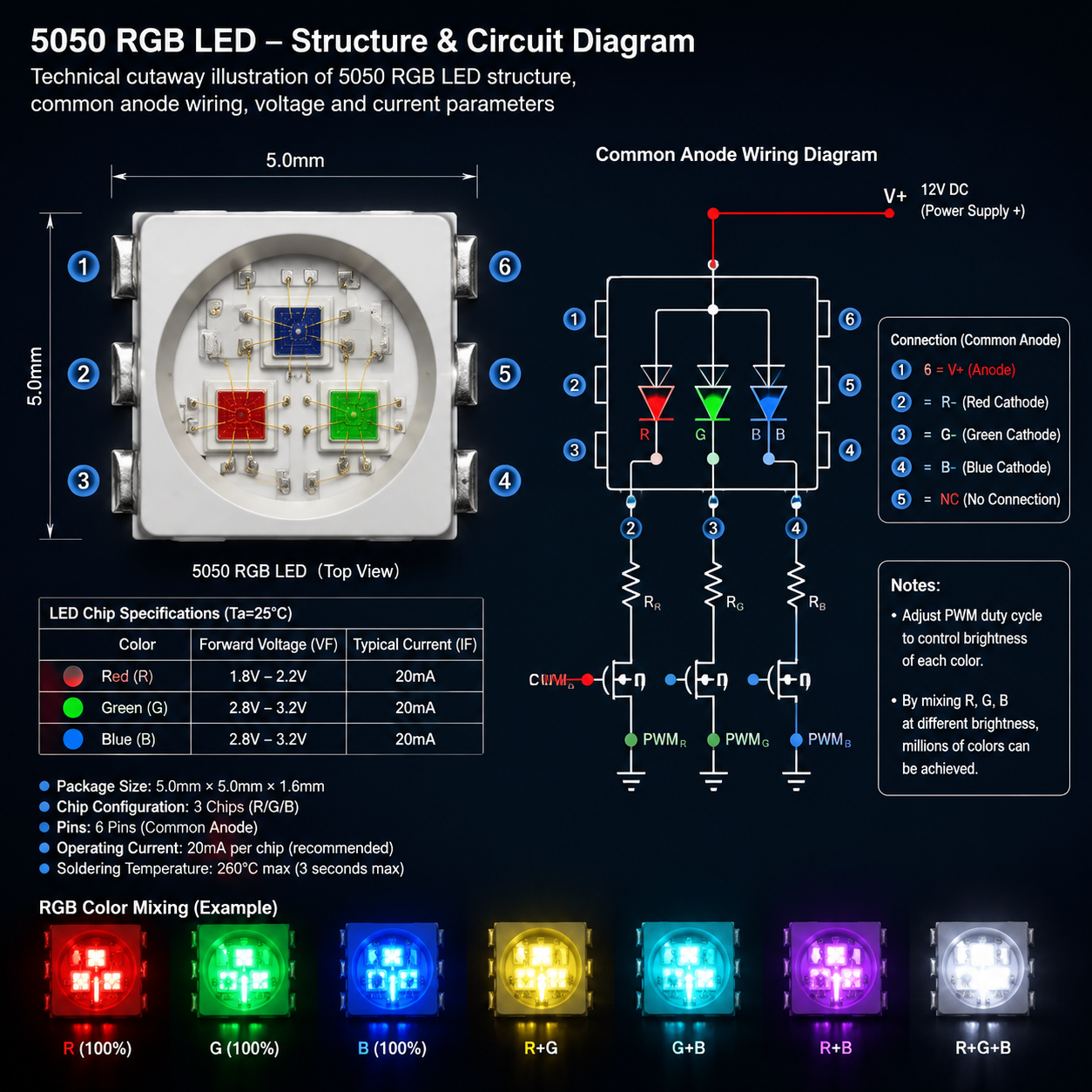

4.1 共阳极（Common Anode）接线设计

市面上常见的5050 RGB灯带大多采用共阳极结构。其电路特点是：所有LED芯片的正极（V+）在内部或走线上连接在一起，接电源正极（通常为12V）；而红（R）、绿（G）、蓝（B）三个芯片的负极分别引出，接控制器的低电平输出端。通过控制各通道的导通占空比（PWM调光），即可调配出不同的色彩。

4.2 智能单点控制电路

对于需要跑马灯、幻彩等动态效果的场景，可使用内置控制IC（如WS2812等协议）的5050 LED。此类电路接线较为精简，通常只需三根线：5V电源线（VCC）、地线（GND）和数据信号线（DIN）。控制器只需通过单根信号线即可实现对每个灯珠的独立寻址与色彩控制。

4.3 实际接线注意事项与压降处理

• 防反接保护：接线时须确保电源正负极正确。LED反向耐压较低，反接易导致芯片击穿。

• 电压降补偿：在长距离灯带（如超过5米）的应用中，由于铜箔导线存在电阻，末端会出现电压衰减导致亮度不均。此时，建议采用双端供电或中段补电的方案。

5. 5050 LED与3528、2835等常见规格对比

5.1 5050 与 3528

3528（3.5mm × 2.8mm）内部仅含1个发光芯片，功率和亮度较低，适合作为指示灯或暗光处的局部装饰。5050尺寸更大，内部集成3个芯片，亮度显著提高，适合用于氛围渲染和彩色混光。

5.2 5050 与 2835

2835（2.8mm × 3.5mm）属于高效率单芯片设计，背面设计有大面积金属散热焊盘。这使得2835的散热性能优于5050，能承受更大的工作电流，光效更高。但2835多用于单色高亮照明，而5050在RGB多色混光领域仍具优势。

5.3 规格选型参考表

6. 5050 LED典型应用场景与选型建议

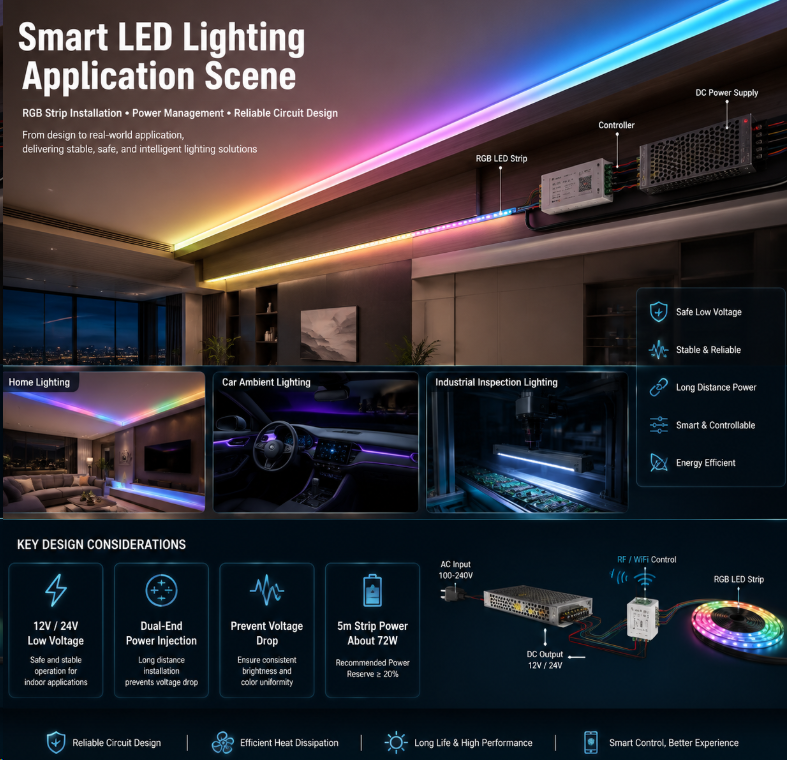

6.1 家居与商业氛围照明

得益于其柔性接线和出色的RGB混光效果，5050led电路被广泛应用于室内吊顶暗槽、电视背景墙等场所。低压直流供电（12V/24V）的特性也确保了日常使用的安全性。

6.2 汽车内饰与车载氛围灯

由于12V车载电瓶电压与经典的5050led电路设计高度契合，5050 LED常用于汽车座椅底部、中控台以及外围底盘的氛围灯改装，配合控制器可实现声光同步效果。

6.3 工业机器视觉光源

在工业自动化检测中，高品质的5050 LED也发挥着关键作用。例如在精密检测设备的机器视觉光源中，通过精确调制5050 LED的三路电流，能够提供光谱纯度高、一致性好的特定波长光源，保障检测精度。

7. LED市场趋势与技术演进

7.1 智能调光与IoT集成

随着智能家居的普及，集成控制芯片的智能5050 LED需求量持续攀升。通过将LED控制电路与无线物联网模组（如Wi-Fi、Zigbee）结合，用户可实现远程控制、场景联动等智能化操作。

7.2 高能效与绿色低碳

伴随半导体发光材料和封装工艺的改进，现代5050 LED在保持高亮度的前提下，发光效率不断提升，整体功耗和发热量明显降低，更符合绿色环保和长寿命周期设计的行业标准。

8. 高品质5050 LED产品选型指南

8.1 劣质灯珠的常见风险

在实际采购中，采用铁支架和劣质封装胶水的低端灯珠容易因生锈、散热差导致严重光衰，甚至出现“死灯”故障。而优质封装产品则会采用红铜支架和耐高温硅胶，确保长期工作的稳定性。

8.2 恒彩电子封装解决方案

作为拥有26年专业封装经验的制造企业，恒彩电子提供高标准SMD 5050 LED解决方案。公司采用高精度自动封装设备，严格控制光色一致性与散热性能。其产品线涵盖经典的SMD 5050 RGB、RGBW四合一、陶瓷大功率系列及特殊波长定制产品，满足从通用照明到工业级精密光源的多元化设计需求。

9. 5050 LED电路常见问题与故障排除 (FAQ)

9.1 5050 LED灯带可以直接连接12V电源吗？

这取决于灯带的电路设计。如果是已集成了限流电阻的成品12V 5050灯带，可以直接接入12V直流电源。如果是单颗5050 LED裸珠，工作电压仅为3.0V左右，若直接接入12V电源会因瞬时电流过大而烧毁，必须串联限流电阻。

9.2 为什么5050 RGB灯带颜色显示异常或部分单色不亮？

此故障通常由以下三点原因引起：第一，接线顺序错误，如将R、G控制线接反导致显色不匹配；第二，驱动电源功率不足，在三色全亮（白光状态）时因拉低电压导致部分颜色熄灭；第三，PCB焊盘存在虚焊或断路，需重新补焊排查。

9.3 5050 LED灯带每米功率是多少？如何计算电源配比？

以每米60颗灯珠的5050 RGB灯带为例，其典型功率约为14.4W/米。在选择电源时，建议保留20%以上的功率余量。例如驱动5米长的灯带（总功耗72W），应选择额定输出功率不低于90W（72W × 1.2）的直流电源，以确保系统长期稳定运行。
