白色led的伏安特性曲线(电学原理与驱动设计选型指南)

深入解析白色led的伏安特性曲线，阐明PN结电学原理、温度对电压的负温度系数影响，并提供实用的恒流驱动设计与选型建议，帮助工程师规避热失控风险。在LED照明与驱动系统设计中，忽视白色led的伏安特性曲线往往会导致器件工作不稳定、光衰严重甚至批量烧毁。作为非线性半导体器件，白色LED的电压与电流呈指数级关系，微小的压摆即会引发电流的剧烈波动。深入理解这一特性，是实现高效率、长寿命LED驱动电路和优化散热设计的核心前提。

白色LED电学核心参数速览

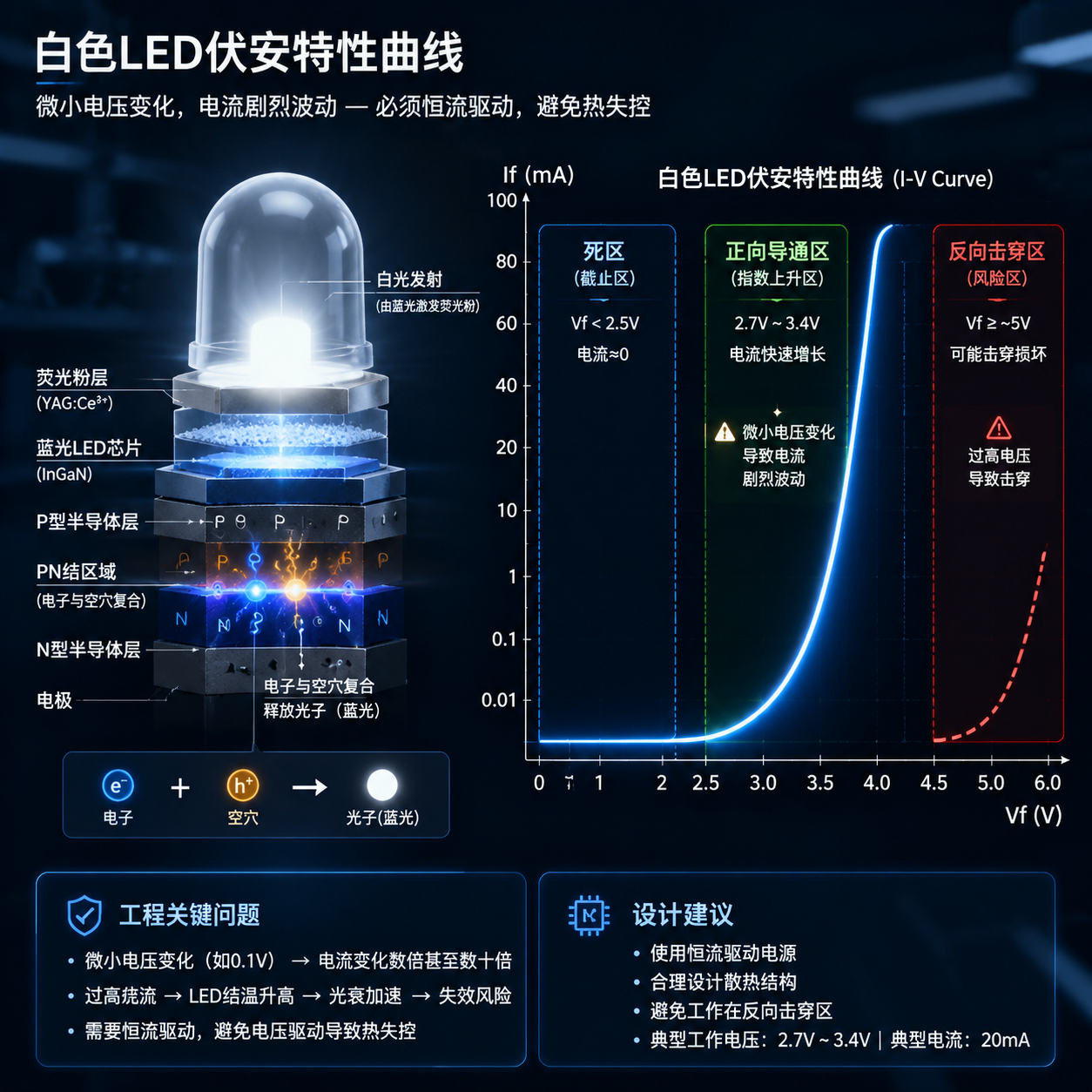

什么是白色LED的伏安特性曲线？原理与典型形状解析

PN结物理机制与导通压降

白色LED的核心为半导体PN结结构。在正向偏置电压作用下，P区的空穴与N区的电子跨越势垒向对方扩散并发生复合。电子从高能级跃迁至低能级时，多余的能量以光子的形式释放，形成可见光。由于白色LED多采用宽禁带的氮化镓（GaN）基底蓝光芯片，其克服内部电场所需的初始动能较高，因而其导通压降（通常为3.0V左右）显著高于红光或黄光LED。

伏安特性曲线的三大区域：死区、正向导通区与反向击穿区

白色LED的伏安特性曲线在数学上呈指数函数分布，主要分为三个特征工作区：

1. 死区（截止区）：当正向电压低于死区电压（通常小于2.5V）时，外电场不足以克服PN结内电场，正向电流极小（微安级），LED不发光。
2. 正向导通区：当正向电压超过阀值电压（约2.7V-2.8V）后，PN结导通，电流随电压呈指数级爆发式增长。此区域内，LED的正向等效动态电阻极小，电流的变化决定了发光强度。
3. 反向击穿区：若施加反向电压，PN结处于截止状态，反向漏电流极小。但当反向电压超过器件耐压极限（通常为5V左右）时，反向电流急剧增大，导致PN结发生电击穿并永久损坏。

蓝光芯片与黄色荧光粉的物理结构对电学特性的影响

商用白色LED多采用“蓝光芯片 + YAG黄色荧光粉”的波长转换机制。尽管荧光粉本身不参与电学导通，但荧光粉的涂敷工艺、厚度以及热阻会直接影响芯片的散热效率。芯片结温的变化会通过热电耦合效应，间接改变PN结的伏安特性曲线斜率。因此，分析白光LED的电学特性时，不能将其简单等同于单色半导体二极管，必须考虑其封装结构的热效应。

白色LED与白炽灯伏安特性曲线对比：电学特性差异分析

半导体电光转换与热辐射发光的本质区别

白炽灯属于热辐射发光器件，通过电流加热钨丝至红热状态产生连续光谱，电能大部分转化为热能。而白色LED是固态半导体直接将电能转化为光能的冷光源，省去了高温发热阶段。这种本质差异决定了两者在伏安特性上的对立表现。

陡峭指数曲线与阻性平缓曲线的控制差异

将两者的伏安特性曲线置于同一坐标系中对比，差异极其显著：

• LED的曲线极为陡峭：导通后呈现非线性特征。微小的电压波动会导致电流剧烈变化。例如，电压增加3%，电流可能增加50%以上，必须使用高精度的恒流控制。
• 白炽灯的曲线较为平缓：随着施加电压升高，钨丝温度上升，其金属电阻率随之增大（正温度系数），这在一定程度上抑制了电流的无限制上升，呈现出自我保护的阻性特征。

能耗与阻抗特性对比

在相同光通量（亮度）输出下，10W的白色LED通常可替代60W的普通白炽灯，能耗降低80%以上。从阻抗角度看，LED在正常工作区间的动态电阻仅为数欧姆，而白炽灯在工作状态下呈现出数十至数百欧姆的稳定阻值。LED的高效电光转换率使其对电网或电源的纹波电压极为敏感。

典型电气参数：正向电压（Vf）与正向电流（If）的关系

常见规格白光LED电气参数表

在实际电路设计与元器件选型中，需根据不同功率规格的伏安特性进行匹配：

额定工作电流的边界效应

不同功率等级的LED，其伏安特性曲线的斜率和转折点存在差异。小功率LED的曲线在低电流区响应极其灵敏，微安级的噪声电流即可使其微亮；而大功率照明级LED的芯片面积较大，PN结可承受更大的电流冲击，其曲线向右偏移。设计驱动时，工作电流必须严格控制在额定边界内，避免进入非线性过载区。

色温、荧光粉配比对正向电压的微观影响

在实际应用中，冷白光（高色温）与暖白光（低色温）LED的导通电压存在微小差异。暖白光LED由于使用了较厚或配比不同的硅酸盐/氮化物荧光粉，其光转换过程中的热损耗略高于冷白光，在相同环境温度下，其结温上升更快，导致其实际正向工作电压（$V_f$）通常略低于同规格的冷白光LED。在多灯并联设计中，需特别注意这种由色温引起的电压档位（Bin码）差异。

实验测量：如何准确绘制白色LED的伏安特性曲线？

场景应用一：研发阶段的器件一致性评估

在产品研发阶段，工程师需要对不同批次的LED灯珠进行伏安特性抽检。如果并联支路中的灯珠伏安特性曲线一致性较差，会导致严重的偏流现象，使部分灯珠过载工作，加速光衰。通过高精度的实验测量，可以绘制出真实的特性曲线，筛选出电学特征高度一致的器件。

实验测试设备配置

准确测量白色LED的伏安特性曲线需要以下仪器：

• 可调直流稳压电源：输出电压范围0-30V，步进分辨率优于0.01V。
• 数字万用表（两台）：一台设置为直流电流档（精度不低于4位半），一台设置为直流电压档。
• 限流保护电阻：100Ω/2W无感电阻，用于防止手动调节电压过载时烧毁PN结。

测量电路搭建：电流表外接法的必要性

由于导通后的白色LED等效动态电阻非常小（通常在数欧姆以内），如果采用电流表内接法，电流表的内阻会分担一部分电压，导致电压表测得的数值包含电流表的压降，从而产生较大误差。因此，必须采用电流表外接法，将电压表直接并联在LED的两端，确保测得的电压值即为PN结两端的实际正向压降。

采样步骤与安全防护边界

1. 启动测试前，将直流电源输出调至0V，确保电路无初始电流。
2. 以0.1V为步长缓慢调高电压。在正向电压达到2.5V前，电流表读数接近0A。
3. 当电压达到2.7V后，LED开始微亮，此时将调节步长缩细至0.02V，密切观察电流表变化。
4. 记录不同电压点对应的电流数据。当电流达到LED最大额定值（如350mA）时，立即停止调压，避免结温过高导致曲线漂移或器件烧毁。
5. 在坐标纸上以电压为横轴、电流为纵轴进行描点，连接成平滑的指数曲线。

温度对伏安特性的影响：负温度系数与热失控机制

场景应用二：多灯并联电路中的“抢流”与热失控失效

在线路板设计中，若将多个白色LED直接并联，由于器件制造公差，某一颗灯珠的导通电压可能略低于其他灯珠。在恒压或限流不足的电路中，这颗灯珠将分得更大的电流。根据负温度系数特性，电流增大会导致该灯珠结温迅速升高，进而使其导通电压进一步降低，吸引更多电流分流。这种恶性循环最终导致该颗LED因过热烧毁，随后过载电流转移至其余灯珠，引发整批灯具相继失效。

负温度系数：温度升高引发的电压塌陷

半导体材料的本征载流子浓度随温度升高呈指数级增加。对于白色LED而言，温度每升高1℃，其正向导通压降（$V_f$）会下降约 $-1.5 ext{mV}$ 至 $-2.5 ext{mV}$。这意味着在恒定电流下，随着工作时间的增加和结温的升高，LED两端的实际电压会逐渐降低。

"LED的伏安特性并非一成不变，它与芯片底部的共晶焊接质量、金线导电率以及荧光粉的热稳定性息息相关。任何微小的材料缺陷都会直接反映在伏安特性曲线的异常波动上。"———— 半导体封装行业资深研发总监李博士

封装材料与散热设计对曲线漂移的抑制

为了抑制由负温度系数引起的工作点漂移，封装企业在原材料选择上进行了技术升级。例如，恒彩电子在封装高可靠性白光LED时，采用高导热率的陶瓷基板（如氮化铝基板，热导率可达170 W/m·K以上）替代传统的塑料支架，并使用99.99%的纯金丝进行内部电极连接。这些高传导性材料能迅速将PN结产生的热量导出至散热器，稳定器件的工作温度，从而将伏安特性曲线的温漂控制在极低范围内。

驱动电路设计核心：为什么必须采用恒流驱动？

恒压源驱动的电流失控风险

由于白色LED的伏安特性曲线具有极陡峭的指数特征，若使用恒压源供电，电源电压由于电网波动、电磁干扰或负载变化产生的微小起伏（例如5%的波动），都会被非线性曲线放大，转化为流过LED的数十倍电流波动。这不仅会导致肉眼可见的频闪，更会使工作点轻易越过安全边界，引发热失控。

恒流源的反馈调节机制

恒流驱动电路通过闭环反馈机制实时监测输出电流。当检测到因温度升高导致LED内阻降低、电流趋于变大时，驱动芯片会自动降低输出电压，使工作电流始终死死锁定在设定值（如350mA）。无论外部输入电压如何波动，或LED自身结温如何变化，流过PN结的电流均保持恒定，从而确保了发光亮度的稳定性和器件寿命。

常用恒流方案选型：电阻限流与专用恒流IC

• 电阻限流方案：在低成本、小功率应用中，可采用“恒压源 + 串联限流电阻”的折中方案。电阻起到了负反馈和分压缓冲作用。其限流电阻阻值计算公式为：$$R = \frac{V_{cc} - V_f}{I_f}$$该方案结构简单，但由于电阻消耗无功功率，效率较低，且无法完全规避大功率器件因温升引起的电流漂移，不适用于照明级产品。
• 专用恒流IC驱动：对于中大功率照明，必须采用开关型恒流驱动IC（如降压型Buck或升压型Boost拓扑）。这些IC通过电感和开关管进行高效的电能转换，恒流精度通常优于±3%，是现代LED灯具稳定工作的核心控制中枢。

行业最新技术趋势（2025-2026）

高显色全光谱照明技术对电学性能的要求

随着健康照明理念的普及，全光谱白色LED成为市场主流。这种器件通过紫光芯片激发多种高稳定荧光粉，使其光谱逼近太阳光。由于紫光芯片的禁带宽度比传统蓝光芯片更宽，其伏安特性曲线整体向右平移，导通电压通常在3.3V-3.6V之间。这要求驱动电源具有更宽的电压输出范围和更高的适应性。

智能调光：PWM与模拟调光对伏安特性的维持

现代智能照明要求LED具备无极调光能力。传统的模拟调光（通过降低工作电流来降低亮度）会改变LED的工作点，导致其色温发生微小偏移。2025-2026年的主流方案是采用高频PWM（脉冲宽度调制）调光技术。在LED导通期间，使其始终工作在额定电流点（确保伏安特性和色温稳定），仅通过控制导通占空比来调节亮度，完美解决了调光过程中的偏色和频闪问题。

新型衬底材料（氮化铝与碳化硅）的应用

大功率及超大功率LED芯片正在向碳化硅（SiC）和氮化镓自支撑衬底演进。新型衬底材料具有极高的热导率和极低的点缺陷密度，使芯片在极高电流密度下仍能保持线性发光，伏安特性曲线的陡峭度得以优化，器件抗热失控能力得到质的提升。

封装工艺对电学一致性的影响

高品质白色LED灯珠的性能关键，在于其伏安特性曲线的一致性。在多灯串并联的照明灯具中，若各灯珠的正向压降（$V_f$）分布过宽，会导致并联支路严重偏流，局部过热。因此，封装工艺的精度决定了最终电学特性的表现。

作为具备深厚技术积累的封装企业，恒彩电子在封装高品质白色LED时，采用行业高精度的全自动固晶与焊线设备，严格控制共晶焊接的浸润面积与银浆厚度，从而将接触热阻降至极低。同时，通过高精度荧光粉喷涂工艺，确保每颗芯片表面的荧光粉涂覆层厚度均匀一致。出厂前，产品经过严格的电参数分光分色筛选，将同批次灯珠的正向压降差（$\Delta V_f$）控制在0.05V以内，为下游驱动电路设计提供了极高的电学一致性保障，降低了系统设计难度，大幅提升了终端照明产品的长期可靠性。

常见问题解答（FAQ）

Q1: 为什么白色LED的正向导通电压显著高于红色LED？

白色LED的核心是蓝光或紫光半导体芯片（通常基于宽禁带材料氮化镓GaN），其禁带宽度约为3.4eV；而红色LED采用磷化镓（GaP）或砷化镓（GaAs）等窄禁带材料，禁带宽度约为1.9eV。根据量子力学原理，激发产生高能量的蓝光光子需要克服更高的势垒，因此白色LED的导通电压（2.8V-3.4V）远高于红色LED（1.8V-2.2V）。

Q2: 既然LED是负温度系数器件，为什么结温升高时电流反而会变大？

当LED工作在恒压源下时，随着结温升高，PN结内本征载流子浓度增加，导致半导体材料的电阻率降低，表现为正向导通电压（$V_f$）下降。由于电源电压保持恒定，相当于变相提高了LED两端的驱动电压。根据伏安特性曲线的指数关系，这部分“多余”的电压会导致通过PN结的电流呈指数级暴涨，产生更多热量，形成热失控。

Q3: 伏安特性曲线出现“软击穿”或漏电流偏大是什么原因？

这通常是由于封装制造过程中存在微观缺陷导致的，如芯片表面受到静电损伤（ESD）、固晶胶溢出污染PN结、或者金线焊接位置偏移。漏电流偏大会导致LED在未达到正常导通电压前即产生微弱电流，这不仅会降低器件的光电转换效率，还会使器件在长期运行中极易发生电失效，是器件品质不良的重要指标。
