5050灯带接线的基本原则是确认电压匹配、区分正负极（或RGB通道）、并选择正确的并联方式。接线时，首先确认灯带电压（12V或24V）与电源输出一致，然后将灯带的正极（+）连接电源正极，负极（-）连接电源负极。如果是RGB灯带，则需将四根引脚分别对应控制器的R、G、B及公共阳极（+）。对于超过5米的长距离安装，必须采用“两端供电”或“中间补电”的方式以消除压降，防止尾端亮度衰减。
记得有一次在某商业综合体项目中，施工队因为忽视了长距离传输的压降问题，导致几十米的灯带末端发红、亮度严重不均。那次经历让我深刻意识到，接线不仅仅是把线头接上那么简单，更是一门涉及电气安全、功率计算和材料特性的技术活。今天，我就站在恒彩电子（Hengcai Electronics）技术团队的视角，为大家拆解真正符合工程标准的5050灯带接线方法。
5050灯带接线核心步骤速览
为了帮助大家快速上手，这里总结了接线过程中最关键的几个技术要点。无论你是由于工程需要还是个人DIY，掌握这些基础是保证系统长期稳定的前提。

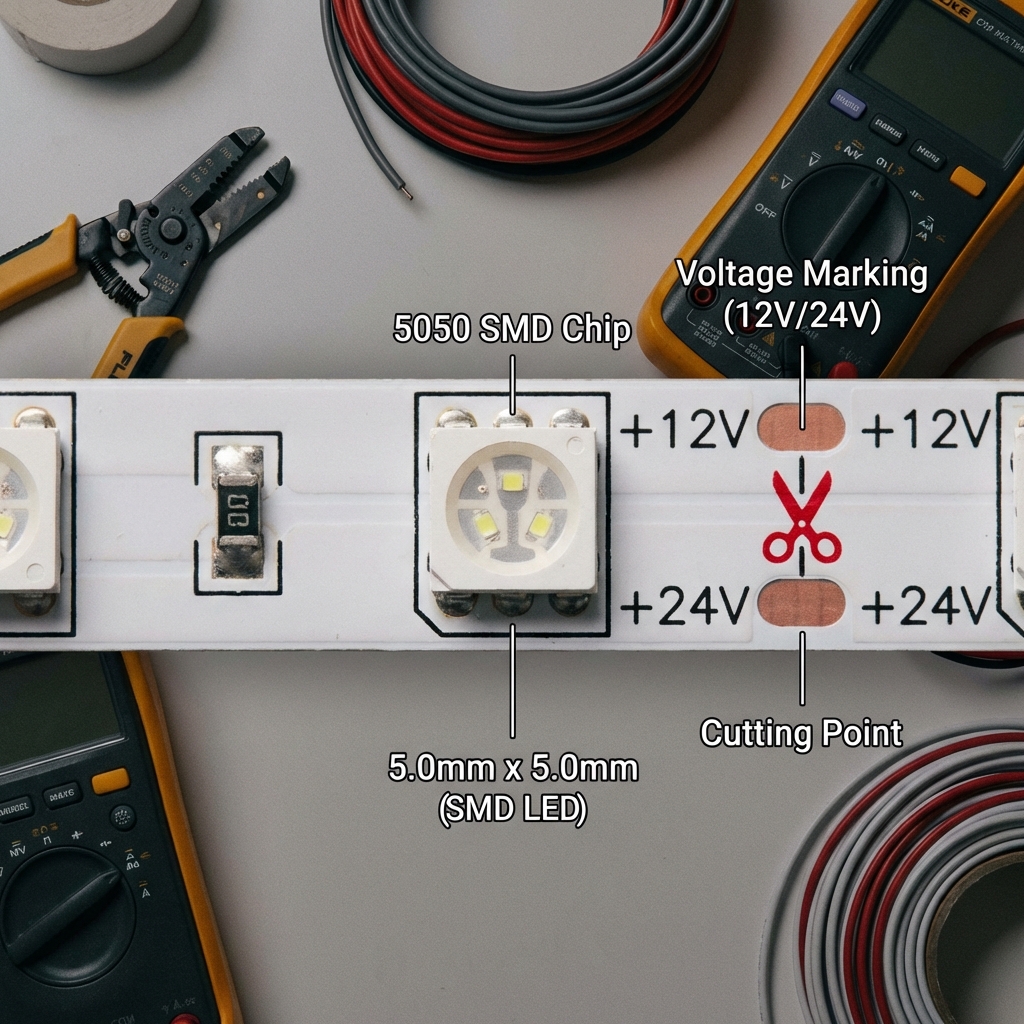

- 核对电压标识：务必在接线前检查PCB板上的电压丝印（12V或24V），混用电压会导致灯珠瞬间烧毁或无法点亮。
- 识别剪切位置：接线或焊接必须在标有“剪刀”图标或铜触点的位置进行，切勿在元器件中间剪断。
- 清理触点氧化层：如果是旧灯带重接，建议先用酒精擦拭焊盘，确保焊接或卡扣连接的导电性。
- 区分单色与彩色：单色灯带只有两根线（正负极），而RGB灯带通常有四根线（V+, R, G, B），接线逻辑完全不同。
- 绝缘保护处理：接线完成后，裸露的焊点必须使用热缩管或电工胶带进行绝缘包裹，防止短路。
- 通电测试顺序：先连接灯带与控制器（如有），最后再接通220V转低压的开关电源，严禁带电操作。
深入解析5050 LED灯带：封装规格与电气特性
在动手接线之前，我们需要先了解我们手中的“武器”。5050不仅仅是一个数字，它代表了LED灯珠的物理尺寸为5.0mm x 5.0mm。这种封装形式内部通常集成了三个发光芯片，因此其亮度通常是3528灯带的3倍左右。
5050封装的引脚定义与发光原理
5050灯珠之所以经典，在于其封装设计的灵活性。它拥有6个引脚，可以独立控制内部的三个芯片。这种设计使得它既可以作为高亮度的白光光源，也可以通过封装红、绿、蓝三种芯片来实现RGB全彩变色。
对于工程人员来说，理解引脚定义至关重要。如果你想深入了解底层的技术细节，可以参考关于 5050灯珠接口定义(引脚功能是什么) 的专业说明，这将有助于你在进行复杂线路板设计或维修时快速定位问题。
输入电压标准：12V vs 24V 的技术差异
市面上常见的5050灯带主要分为12V和24V两种版本。它们的区别不仅仅在于电源的选择，更影响着接线的拓扑结构。
- 12V灯带：通常是每3颗LED灯珠串联成一组，剪切单位较短（约5cm），适合长度较短、造型复杂的柜台照明。
- 24V灯带：通常是每6颗LED灯珠串联一组，剪切单位较长（约10cm）。
行业数据论证： 根据2024年LED电气规范测试数据显示，在相同功率和导线截面积下，24V系统的电流仅为12V系统的一半。这意味着24V灯带在长距离传输时，线路发热量降低了75%，压降问题也明显优于12V系统。
PCB板宽与导电性能的影响
接线的稳定性还与PCB板的宽度和铜箔厚度有关。优质的5050灯带通常采用10mm宽度的双面板，且铜箔厚度在2oz以上。如果PCB板过窄或铜箔过薄，在大电流接线时，焊盘容易脱落，甚至因电阻过大导致基板发热变形。
5050灯带标准接线图解与实操流程
接下来进入实操环节。我们将接线分为“工具准备”、“单色接线”和“RGB接线”三个部分。请务必按照步骤操作，避免因操作不当损坏灯带。
工具准备与预处理
俗话说“工欲善其事，必先利其器”。一套标准的接线工具应包括：
- 恒温电烙铁：建议功率在40W以上，温度控制在350℃左右。
- 剥线钳：用于精准剥去导线绝缘层，不伤及铜芯。
- 万用表：用于测试电压和通断，排查短路故障。
- 免焊连接器（可选）：如果是新手，可以使用“河马扣”免焊连接器，但其稳定性不如焊接。
单色5050灯带接线图解
单色灯带的接线相对简单，主要涉及正极（红色线）和负极（黑色线）。
电源直连法：
- 将开关电源的V+端子连接灯带的“+”焊盘。
- 将开关电源的V-（或COM）端子连接灯带的“-”焊盘。
- 注意：切勿将灯带直接接入家用220V交流电，否则会瞬间炸裂！
调光器接入法：
- 电源输出 -> 调光器输入（Input）。
- 调光器输出（Output） -> 灯带。
- 确保调光器的功率容量大于灯带总功率。

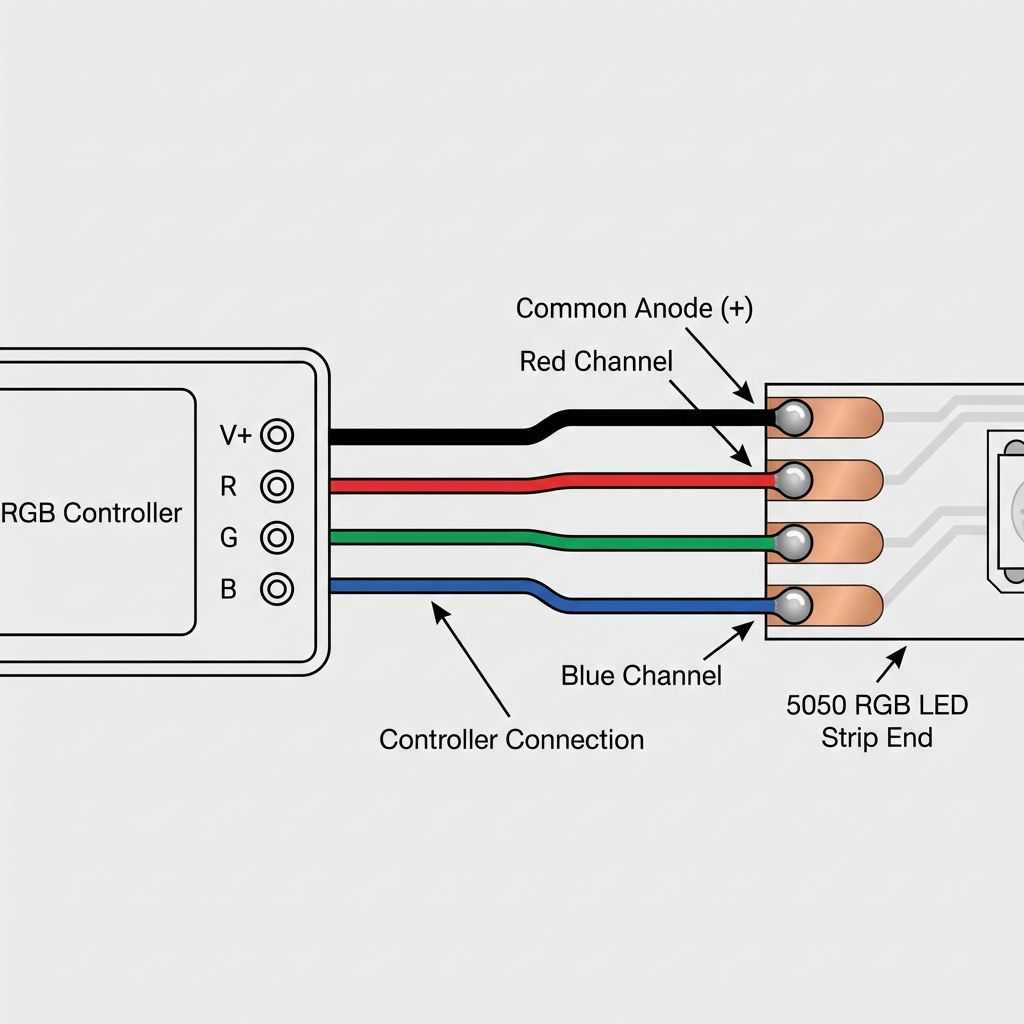

RGB全彩5050灯带接线图解
RGB灯带的接线稍微复杂，因为它有四根线：公共阳极（+）、R（红）、G（绿）、B（蓝）。
| 线色/标识 | 对应控制器接口 | 功能说明 |
|---|---|---|
| 黑色或白色 (+) | V+ / DC+ | 公共正极，提供主电压 |
| 红色 (R) | R / Red | 控制红色通道负极 |
| 绿色 (G) | G / Green | 控制绿色通道负极 |
| 蓝色 (B) | B / Blue | 控制蓝色通道负极 |
操作步骤：
- 找到灯带起始端的4个焊盘。
- 将4PIN排线按照颜色对应焊接或插入控制器接口。
- 如果控制器和灯带的线序颜色不一致（例如有些灯带是GRB顺序），请以灯带PCB板上的字母标识为准。
电源配置与电压标准：如何确保电气安全
选择合适的开关电源是接线成功的关键一半。很多用户为了省钱选择劣质电源，结果导致灯带频闪或寿命缩短。
如何计算总功率与电流
要为5050灯带匹配电源，首先要计算整条灯带的功耗。
- 标准的5050灯带（60珠/米）功率约为 14.4W/米。
- 假设你要安装5米：14.4W x 5m = 72W。
行业专家观点： “在配置LED开关电源时，永远不要满载运行。我们建议预留20%的功率余量，即电源功率 = 灯带总功率 x 1.2。这能有效避免电源长期过热，延长系统寿命。”
对于上述72W的灯带，你应该选择 100W 规格的电源（72 x 1.2 = 86.4W，向上取整）。
恒压与恒流驱动的接线差异
绝大多数5050软灯带都是恒压驱动（Constant Voltage），即输入电压必须固定在12V或24V。接线时，电源必须是“开关电源”或“变压器”。
如果遇到特殊的恒流灯带（通常用于无压降的高端工程），其PCB上通常带有IC芯片。这种灯带的接线虽然也是正负极，但对电源的电流精度要求极高，接错普通电源可能会导致亮度异常。
长距离接线中的压降处理与功率补偿方案
在工程安装中，经常会遇到十几米甚至几十米的轮廓照明需求。如果你简单地将它们串联在一起，你会发现灯带尾端明显变暗，甚至颜色发黄。这就是“压降”（Voltage Drop）现象。
理解LED灯带的“压降”现象
铜箔虽然是导体，但它也有电阻。当电流流过长长的PCB板时，电压会被逐渐消耗。
- 5米处，12V电压可能只剩下10V。
- 10米处，电压可能降至9V，灯珠无法正常工作。
解决压降的技术方案
为了解决这个问题，我们在工程中通常采用以下几种接线策略：
双端供电法：在灯带的头部和尾部同时接上电源的正负极。就像给一根水管两头同时注水，中间的水压自然就平衡了。这是最简单有效的方案。
中间补电法（T型接法）：如果灯带特别长（如20米），建议每隔5米，从主电源线上引出一组线直接焊接到灯带的焊盘上。这样可以确保每一段灯带都能获得充足的电压。
Tip： 在进行长距离接线时，主电源线的线径选择非常重要。建议使用18AWG或更粗的纯铜线作为主干线，以减少主线上的电力损耗。
5050 vs 5054/3528：基于接线与光效的工程对比
在选择5050灯带之前，了解它与其他型号的区别有助于做出更明智的决策。有时候，5050并不是唯一的选择。
5050与3528灯带的接线对比
- 3528灯带：功率较小（约4.8W/m），通常用于辅助氛围照明。由于电流小，它的接线对线材要求较低，压降现象也不如5050明显。
- 5050灯带：功率较大，亮度高，适合作为主照明或强装饰照明。接线时必须严格考虑散热和电流承载能力。
5054高亮灯带与5050的差异
5054是5050的升级版，尺寸相同，但功率更大，亮度更高。
- 接线挑战：5054灯带发热量巨大，接线时不仅要考虑电气连接，还必须将其粘贴在铝合金型材上辅助散热，否则容易引起光衰。
- 应用场景：如果你的项目需要极高的亮度（如商场高挑空区域），5054是更好的选择；如果是家庭暗槽，标准的5050足矣。
像深圳市恒彩电子有限公司这样的专业厂商，在生产这几类产品时，会在PCB线路设计上做出区分，比如为5054系列配备更厚的铜箔，以优化大电流下的接线性能。
影响接线可靠性的封装工艺：专业技术视角
为什么有些灯带接线后用了几年都没事，而有些几个月就出现死灯？这很大程度上取决于灯珠内部的封装工艺。作为拥有近二十年封装技术背景的企业，恒彩电子深知其中的奥秘。
支架与金线工艺
优质的5050灯珠内部采用纯金线进行键合。金线具有极佳的延展性和抗氧化性，即使在灯带弯曲安装时，金线也不容易断裂。而低端产品往往使用合金线甚至铜线，接线安装时的轻微拉扯都可能导致内部断路。
焊接点的抗氧化处理
接线最怕的就是焊盘氧化导致“虚焊”。高质量的灯带在出厂时，PCB焊盘表面会经过特殊的沉金或喷锡处理。这不仅让接线时的焊锡流动性更好，也能保证在潮湿环境下，连接点不会因为氧化而产生接触不良。
安装调试常见故障与解决方案
即使按照标准流程操作，现场也难免遇到问题。以下是几种常见故障的快速排查指南。
灯带发热严重
- 原因分析：可能是电压过高（如24V电源接了12V灯带），或者是发生了短路。
- 解决办法：立即断电！检查电源电压，使用万用表检查正负极是否短路。如果灯带卷在盘里测试，必须展开，否则热量聚集会熔化胶体。
接线后灯带不亮
- 原因分析：极性接反是最常见的原因。LED是二极管，具有单向导电性。
- 解决办法：调换正负极接线。如果还不亮，检查电源输入端是否有220V电，输出端是否有低压输出。
灯带颜色混乱（针对RGB）
- 原因分析：控制器的R/G/B线序与灯带不匹配。
- 解决办法：不要慌张，这不代表灯带坏了。尝试交换控制器端的红、绿、蓝三根线的接线顺序，直到颜色对应正确为止。
关于5050灯带接线的常见问题
Q: 5050灯带剪断后，剩下的部分还能用吗？A: 当然可以。只要你在标有剪刀图标或铜触点的位置剪断，剩下的部分只需重新在焊盘上焊接导线，即可连接电源继续使用。
Q: 接线时正负极接反会烧坏灯带吗？A: 一般不会。LED属于二极管，反向电压通常不会造成损坏，只是不会点亮而已。但如果是接了反向的高电压（如220V），那肯定会烧毁。
Q: 可以混用不同品牌的控制器和5050灯带吗？A: 大部分情况下是可以的。5050灯带是通用标准元件，只要电压（12V/24V）和控制方式（共阳极/共阴极）匹配，品牌之间通常兼容。
规范接线实现高效照明系统
5050灯带的接线虽然门槛不高，但要做到安全、稳定、无压降，必须遵循电气工程的基本规范。从电压核对到功率计算，每一个环节都不容忽视。选择像恒彩电子这样采用高精密全自动设备生产、拥有独立实验室背书的优质光源，再加上规范的接线工艺，才能让你的照明项目在未来几年内保持如初的亮度和色彩。
参考资料
- GB/T 24823-2009 普通照明用LED模块性能要求
- GB 7000.1-2015 灯具 第1部分：一般要求与试验
- 恒彩电子SMD5050系列产品技术规格书
