在LED显示与照明的工程实践中，我经常被问到一个核心问题：“我的项目到底该选成熟的SMD封装，还是转向新兴的MIP封装？”这不仅关乎成本，更直接决定了产品的散热能力、防护等级以及最终的视觉呈现。我亲眼见证了无数项目因为选对了封装形式而性能倍增，也见过因忽视环境匹配度而导致的后期维护噩梦。

选择SMD与MIP封装技术时，核心考量因素包括：散热路径的效率、光学一致性需求、物理防护等级以及现有SMT产线的兼容性。SMD凭借成熟的工艺和高性价比，依然是通用照明和常规显示的主力；而MIP则通过芯片级集成和倒装结构，解决了微间距显示（Micro LED）中的良率与防护痛点。

SMD与MIP封装技术对比图，展示了SMD传统金线支架结构与MIP倒装无金线集成封装的根本差异，象征着封装技术的跨世代对决。

SMD与MIP封装技术速览：定义与核心架构差异

在深入探讨选型之前，我们必须先厘清这两者的本质区别。很多时候，混淆往往源于对基础架构的误解。

SMD (Surface Mounted Device) 封装：支架与引线键合工艺详解

SMD，即表面贴装器件，是我们最熟悉的“老朋友”。它的典型结构是将LED芯片固定在PPA或PCT支架的杯体内，通过金属引线（金线或合金线）进行键合连接，最后注入荧光粉胶水封装。

这种结构极其成熟。以我们恒彩电子生产的SMD2835或5050为例，技术沉淀已近二十年。它的优势在于产业链极其完善，生产设备通用性强。但其局限性也很明显：支架的存在限制了尺寸的进一步缩小，且裸露的金线在极端物理撞击下容易断裂。

MIP (Micro LED in Package) 封装：芯片级集成与扇出型结构分析

MIP，即Micro LED in Package，是近年来为了应对Micro LED微缩化挑战而诞生的技术。它本质上是一种“化整为零”的策略。

MIP技术将Micro LED芯片预先进行巨量转移，封装到一个极小的载体上，形成一个独立的微型封装体。你可以把它理解为把裸芯片先穿了一层“铠甲”，然后再去贴片。这种结构通常采用倒装芯片（Flip Chip）技术，去掉了脆弱的金线，并利用扇出型（Fan-out）封装工艺扩展了电极引脚，使得它能适应更大间距的PCB板。

从分立器件到集成封装：两种技术路线的根本区别

技术观点： SMD是从“宏观组件”向“微型化”努力，而MIP是从“微观芯片”向“组件化”迈进。SMD是单灯独立器件的极致，MIP则是连接微观芯片与宏观显示模组的桥梁。

根本区别在于集成度与工艺路径。SMD依然保留了传统的支架和引线物理结构，而MIP更接近半导体级的封装工艺，它消除了传统支架的物理束缚，为更高密度的像素排列提供了可能。

关键考量因素一：热管理性能与散热路径分析

对于大功率LED光源或高密度显示屏来说，热是头号敌人。选择封装技术，首先要看它能不能“冷静”下来。

SMD封装的热阻瓶颈：PPA/PCT支架材料的热传导限制

SMD封装的散热主要依赖底部的金属支架。然而，支架周围的塑料本体（如PPA或PCT材料）导热系数相对较低。热量必须通过芯片传导至固晶胶，再到支架金属脚，最后才能到达PCB板。

这就形成了一个较长的热通道。如果长时间运行在大电流下（例如某些高亮度的户外屏），支架材料可能会老化发黄，不仅影响光效，还会因热积聚导致死灯。

MIP封装的散热优势：倒装芯片与共阴结构的热通道优化

MIP封装通常采用倒装芯片结构。这意味着芯片的发光面朝上，电极面直接与基板连接，中间无需金线，热量可以直接通过大面积的金属焊盘迅速传导至基板。

行业数据： 测试数据显示，同等尺寸下，采用倒装结构的MIP封装，其系统热阻（Rth）比传统正装SMD封装低30%-50%左右。这使得MIP在大电流驱动下的结温控制表现更为优异。

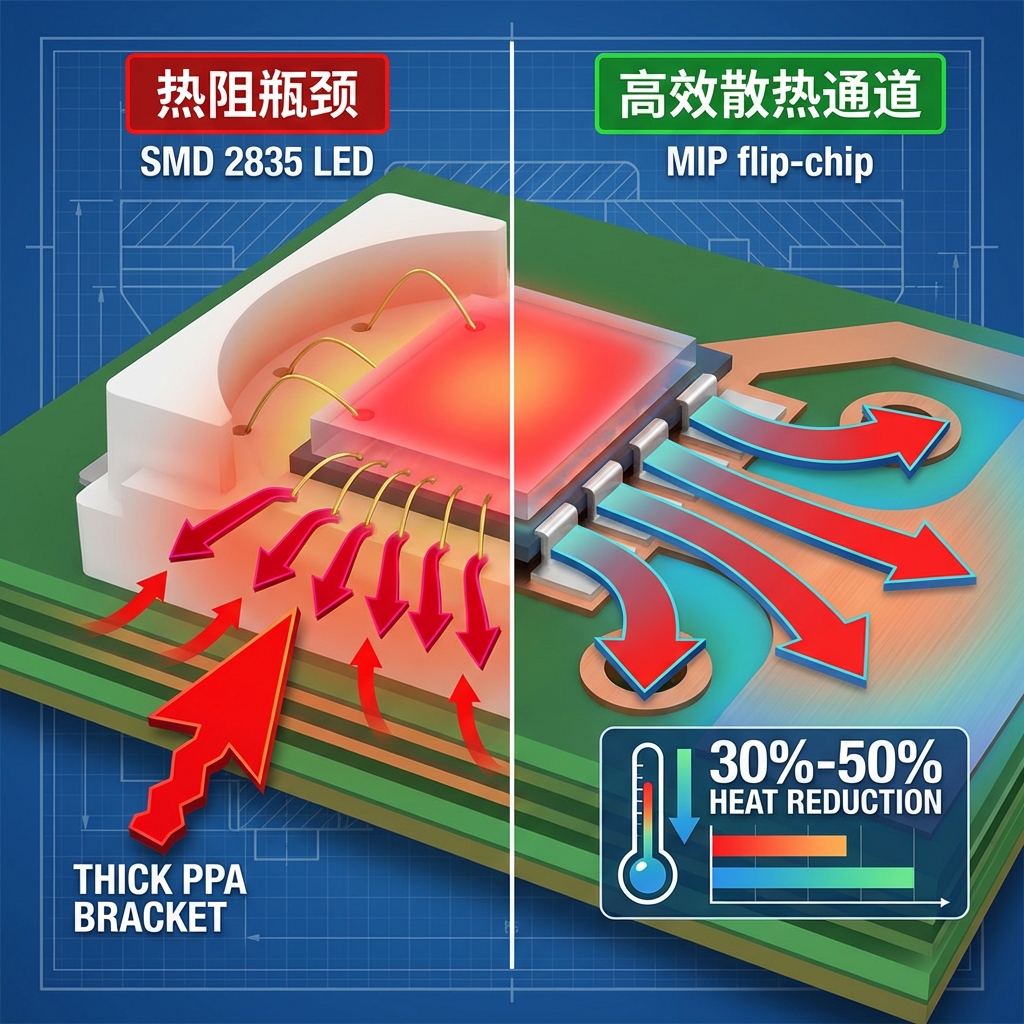

SMD与MIP封装热管理对比示意图，左侧展示SMD封装热量通过金线和支架形成热阻瓶颈，右侧MIP倒装芯片结构实现高效散热通道。

高功率工况下的结温表现对比

如果你正在设计一款需要长时间高亮度运行的产品，MIP无疑更有优势。低热阻意味着在同样的散热设计下，MIP封装的芯片结温更低，从而延长了寿命并保持了波长的稳定性。对于恒彩电子的高功率陶瓷系列产品研发经验来看，良好的热管理是保证光色一致性的前提。

性能指标	SMD封装 (正装)	MIP封装 (倒装)
热通道路径	芯片 -> 金线/固晶胶 -> 支架 -> PCB	芯片 -> 焊盘 -> PCB
热阻表现	较高 (受支架材料限制)	极低 (金属直连)
高功率适应性	中等	优异
失效风险点	金线断裂、支架黄化	焊点空洞

关键考量因素二：光学一致性与显示效果

如果你关注的是显示屏或对光色要求极高的照明场景，那么封装形式对“光”的处理能力至关重要。

黑占比与对比度：MIP的全黑封装体对视觉效果的提升

MIP技术的一个显著特点是可以做到极高的黑占比。由于MIP封装体本身极小，且表面可以进行哑光黑化处理，这使得屏幕在不点亮时看起来像一面深邃的黑镜。

这种特性极大地提升了对比度。在复杂的环境光下，MIP屏幕能呈现出更纯粹的黑色，画面层次感更强。相比之下，传统SMD受限于支架的反光杯结构，很难做到极致的黑。

SMD与MIP封装显示屏光学效果对比图，左侧SMD显示屏墨色不纯，右侧MIP显示屏呈现极致黑占比和高对比度，并支持180度广视角。

可视角度与混光均匀性：SMD透镜结构与MIP平面涂覆的差异

SMD封装通常自带光学透镜或杯体结构，这有助于聚光，但也可能限制可视角度（通常在120°-140°）。

MIP封装通常采用平面涂覆或半球形微透镜，能够实现接近180°的超大可视角度。这对于侧视观看的LED大屏尤为重要，能有效减少色偏现象。如果你在项目中需要精确校对颜色，可以参考 RGB数值查询劳尔色卡(RAL)完整指南：对照表、转换工具与精准匹配技巧，确保你的光源颜色与设计初衷完全一致。

墨色一致性：如何解决模块化拼接中的“色块”问题

在LED显示屏拼接中，模块间的墨色差异是最让人头疼的。SMD由于批次间支架塑料和胶水的微小差异，容易产生“马赛克”现象。MIP封装通过更精密的半导体级分选和表面处理，能提供更好的一致性，使得整屏看起来浑然一体。

关键考量因素三：物理防护性与环境耐受能力

产品不仅要好看，还要耐造。这直接关系到售后的维护成本。

防潮与气密性：MIP表面环氧树脂模压工艺的防护等级

SMD器件本身虽然有封装胶，但支架与胶水的结合面是湿气入侵的薄弱环节。

MIP技术通常采用全包覆的模压工艺，气密性更好。这就像给芯片穿了一件连体潜水服，大大降低了湿气、硫化物质对芯片的侵蚀风险。对于海边或化工环境下的应用，MIP的可靠性明显更高。

防撞击能力：SMD金线脆弱性 vs. MIP倒装结构的稳固性

实用建议： 如果你的设备经常需要运输、拆装（如租赁屏），或者安装在人手容易触碰到的位置，强烈建议优先考虑无金线的MIP或倒装COB方案，避免因磕碰导致的死灯。

SMD最脆弱的部分是内部的金线，一旦受到外力挤压或剧烈震动，金线极易断裂。MIP由于去除了金线，且封装体硬度高，具有极强的防撞击能力，大大降低了运输和安装过程中的坏灯率。

关键考量因素四：SMT工艺兼容性与生产良率

作为B端客户，你肯定关心这项技术好不好用，会不会颠覆现有的生产线。

贴片精度要求：传统SMD产线与MIP高精度贴装的适配性

这是SMD最大的护城河。SMD封装尺寸适中，对贴片机的精度要求不高，绝大多数电子厂都能轻松生产。

MIP封装尺寸极小（如0404、0606），这就要求贴片机具备极高的精度和稳定性。如果工厂设备较老旧，强行上MIP可能会导致抛料率飙升，增加生产成本。

可维修性分析：单灯珠返修（SMD）与模块级修复（MIP）的难度对比

在维修便利性上，SMD完胜。坏一颗灯，拿烙铁或热风枪吹下来换一颗新的即可，成本极低。

MIP虽然也可以单点维修，但由于尺寸太小，操作难度极大，通常需要专业设备。不过，MIP还有一个优势是它便于进行后续的“表面覆膜（GOB）”，一旦覆膜，维修就变成了模块级的更换。

工程应用场景匹配：何时选择SMD或MIP？

说了这么多技术细节，到底怎么选？

选择SMD封装： 如果你的应用是通用照明（如球泡灯、灯带）、P1.2以上间距的室内外全彩显示屏，或者对成本非常敏感。SMD2835、5050等系列依然是当之无愧的性价比之王，恒彩电子等厂商的产能也非常充足。
选择MIP封装： 如果你在做P0.9-P1.2微间距显示屏（Micro LED应用）、高端商业显示、或者对防护性、对比度有极致要求的车载显示、穿戴设备。MIP能提供SMD无法比拟的画质和可靠性。
户外复杂环境： 虽然SMD有户外专用的高防版本，但在极端恶劣环境下，MIP的高气密性可能带来更低的全生命周期维护成本。
