太多工程师或者DIY玩家拿着一盘普通的 5050 灯带，试图用 Adafruit NeoPixel 库去点亮它，最后除了一头雾水和报错，什么也没得到。直接回答你的核心问题：Adafruit NeoPixel 库只能控制“内置驱动IC”的智能 5050 灯珠（如 WS2812B、SK6812），如果是普通的 4 引脚模拟 RGB 灯珠，它是无法直接控制的。
选对硬件是成功的第一步。控制灯珠不仅仅是敲几行代码那么简单，它关乎电压匹配、信号时序以及你是否真的理解了手中的这颗 5050 灯珠到底长什么样。
以下是你开始之前必须知道的关键点：

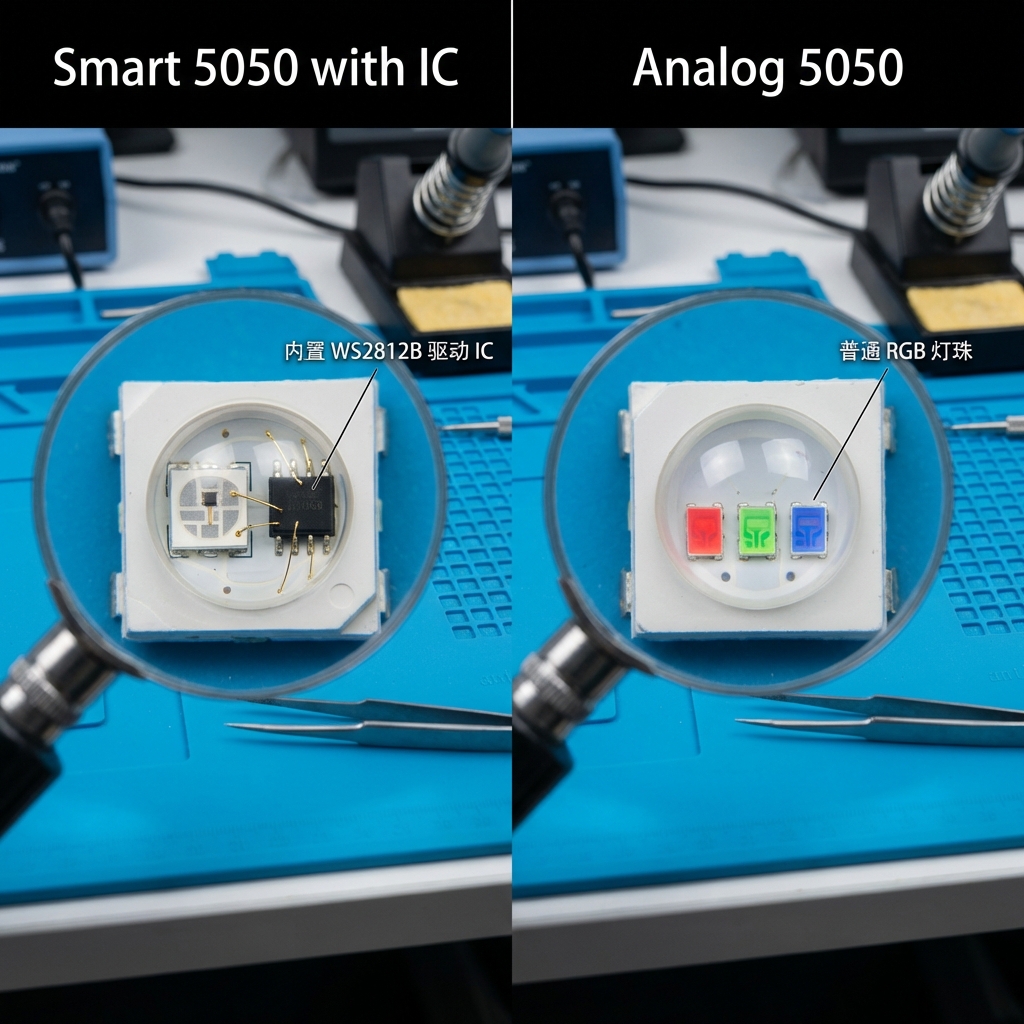

- 区分类型：仔细观察你的 5050 灯珠，如果发光芯片旁边或内部有一个黑色的小方块（IC芯片），它是智能的，可以用 NeoPixel。如果没有，它只是普通模拟灯珠。
- 电压陷阱：大部分智能 5050（如 WS2812B）是 5V 供电，千万别直接接 12V，除非你买的是 WS2811 或 WS2815 版本。
- 内存计算：每颗 RGB 灯珠占用 3 字节内存。控制 1000 颗灯珠需要约 3KB 的 RAM，普通的 Arduino Uno 可能带不动，建议上 ESP32。
- 信号方向：数据是有方向的！一定要从 DI (Data In) 端输入，DO (Data Out) 端输出，接反了灯带全黑。
- 保护措施：在数据线串联一个 300-500Ω 的电阻，电源端并联一个大电容，这能救你的灯带一命。
- 库的选择：Adafruit NeoPixel 是最通用的库，但对于超大规模控制（几千颗），FastLED 库可能效率更高。
Adafruit NeoPixel 能直接控制普通 5050 灯珠吗？
很多人误以为“5050”就是一种具体的灯，其实 5050 只是代表封装尺寸为 5.0mm x 5.0mm 的外壳。在这个外壳里装什么芯片，决定了你怎么控制它。
Adafruit NeoPixel 库是专门为单线串行通信协议设计的。这意味着它只需要一根数据线就能控制成百上千颗灯珠的颜色和亮度。这要求每一颗 5050 灯珠内部都必须集成一个微型控制芯片（IC）。
行业数据表明，目前市场上超过 60% 的 DIY 智能照明项目使用的是内置 IC 的 5050 封装，因为其布线难度比传统 RGB 灯带降低了 75%。
如果你的 5050 灯珠有 4 个引脚，分别标记为 R、G、B、+12V（或 +5V），那么它就是模拟灯珠。这种灯珠无法识别 NeoPixel 的数字信号。要控制这种模拟灯珠，你需要使用 PWM（脉冲宽度调制）技术，配合 MOSFET 管来驱动，而不是直接连接单片机的 GPIO 口。
简单判断表：
| 特征 | 智能 5050 (可用 NeoPixel) | 模拟 5050 (不可用 NeoPixel) |
|---|---|---|
| 外观 | 灯珠内或旁可见黑色 IC 芯片 | 只有发光晶片，无黑色 IC |
| 引脚定义 | VCC, GND, DIN (有时有 DO) | +V, R, G, B (如果是RGBW则有5脚) |
| 控制方式 | 数字信号 (单线/双线) | PWM 模拟调光 |
| 颜色控制 | 每颗灯珠可独立显示不同颜色 | 整条灯带只能显示同一种颜色 |
| 典型型号 | WS2812B, SK6812, APA102 | 5050 RGB 常规版 |
深入解析：NeoPixel 库与 5050 RGB/RGBW 灯珠的兼容性原理
要用好 Adafruit NeoPixel，你得理解它在“说什么”。NeoPixel 库本质上是在发送一连串极其精确的高低电平脉冲。
这种通信协议通常工作在 800KHz 的频率。当你调用 strip.show 函数时，单片机会完全关闭中断（防止被打断），然后疯狂地向数据线发送 0 和 1 的信号。
- 逻辑 0：一个短的高电平 + 一个长的低电平。
- 逻辑 1：一个长的高电平 + 一个短的低电平。
内置在 5050 灯珠里的 IC（比如我们恒彩电子生产线常封装的类 WS2812 系列）会接收这些数据。第一颗灯珠“吃掉”它需要的 24 位数据（红绿蓝各 8 位），然后把剩下的数据通过 DO 引脚传给下一颗灯珠。这就是为什么你可以无限级联（只要电源撑得住）。
专家指出：在工业级应用中，信号的时序稳定性至关重要。纳秒级的误差都可能导致后级灯珠颜色乱码。这就是为什么 B 端工程更倾向于使用带断点续传功能（如 WS2813）的 5050 封装，坏一颗灯不影响后面。
如果你使用的是 RGBW（红绿蓝+白光）的 5050 灯珠，比如 SK6812，一定要在初始化代码时声明 NEO_GRBW，否则颜色会完全错乱，因为数据位从 24 位变成了 32 位。
5050 灯珠接线与电源管理：从实验室到工业现场
接线看似简单，却是烧毁器材的重灾区。我在实验室见过太多因为电源接反瞬间冒烟的案例。

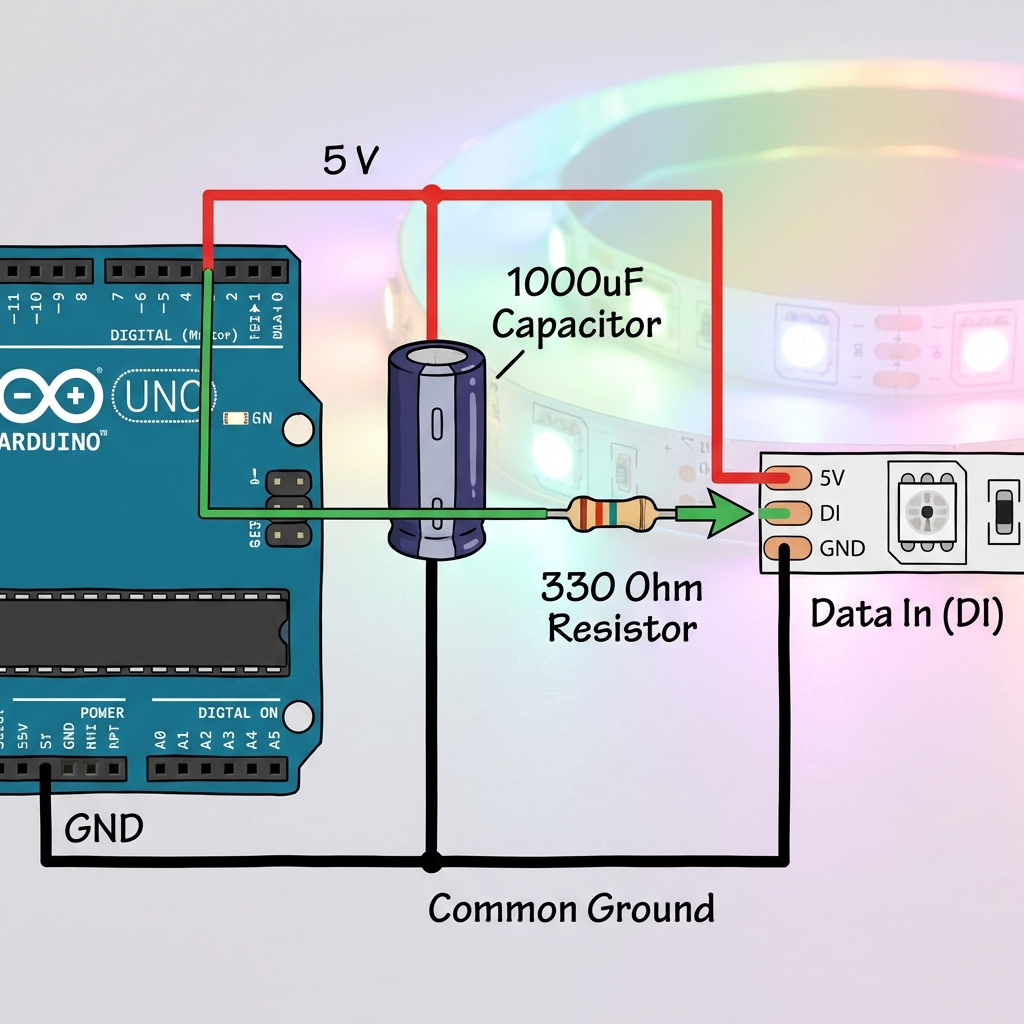

引脚图解析与标准接线
大多数智能 5050 灯带是 3 针接口：
- 5V / VCC（红色线）：接电源正极。
- GND（白色或黑色线）：接电源负极 和 单片机的 GND。共地是必须的！
- DIN / DAT（绿色线）：接单片机的控制引脚（如 Arduino 的 Pin 6）。
如果你遇到的是 4 针的智能灯珠（如 APA102 或 SK9822），那是 SPI 协议的，多了一根时钟线 (CLK)，NeoPixel 库也支持，但接线不同，速度更快。
关键的电源保护
在连接任何电源之前，请在灯带的 + 和 - 极之间并联一个 1000uF 的电解电容。这可以吸收电源插拔时的尖峰电压，保护脆弱的 5050 灯珠 IC 不被击穿。

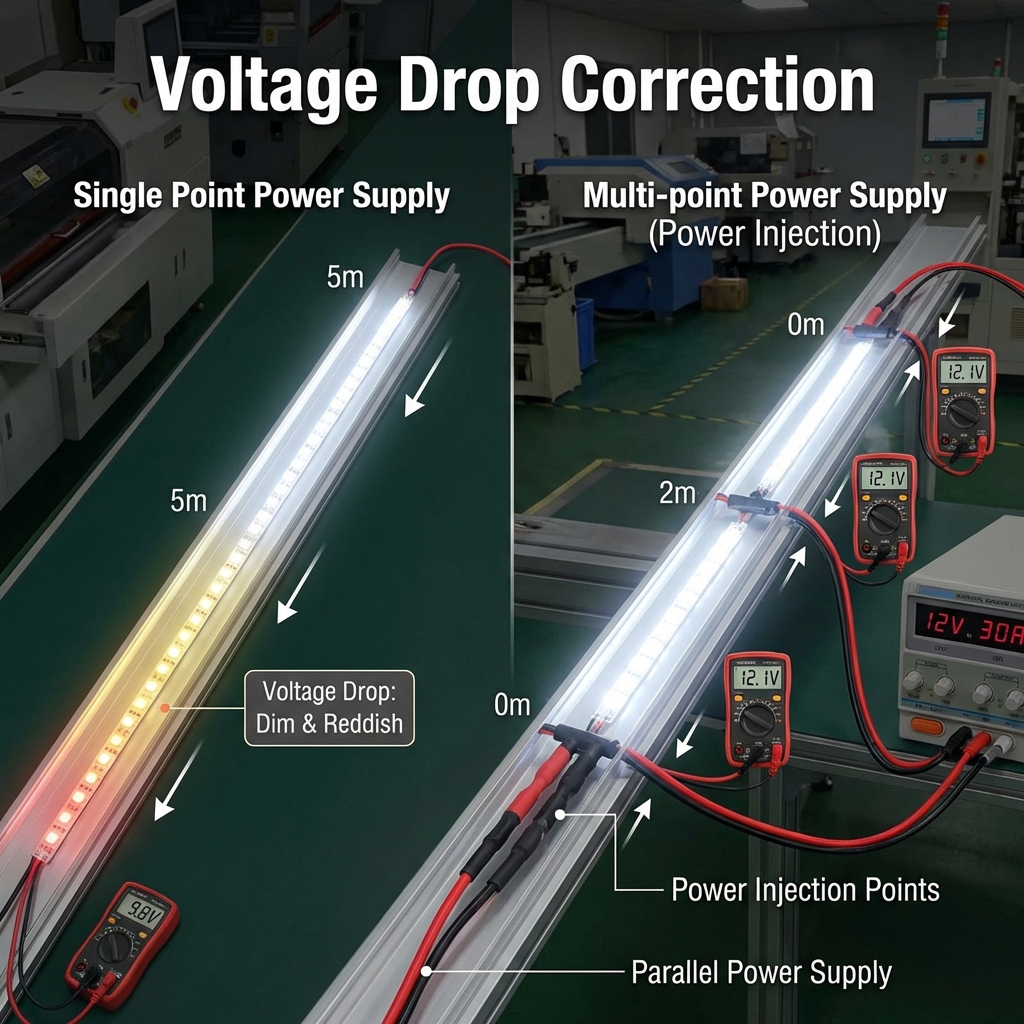

压降处理
当你点亮一整卷 5 米长的 5050 灯带并开启全白光时，你会发现尾部的灯光变红、变暗。这是因为铜箔上的电阻导致了电压下降。
解决方案：不要只从头供电。对于超过 150 颗灯珠的项目，采用多点注入法。每隔 2-3 米，就从主电源线引出一根线直接连到灯带的电压焊点上。这在大型亮化工程中是标准操作。
硬件选型：适配 5050 灯珠的控制芯片与控制器推荐
市面上的控制方案五花八门，选择哪种取决于你的项目规模。
1. 基础开发板 (DIY 首选)
Arduino Uno, Nano 或 ESP32 是最常见的选择。如果你想深入了解底层的控制逻辑，或者需要针对特定项目定制芯片方案，可以参考我们关于 5050灯珠控制芯片(怎么控制) 的详细技术解析。对于简单的几百颗灯珠，这些开发板配合 NeoPixel 库完全够用。
2. 成品控制器 (工程首选)
如果你不想写代码，市面上有许多现成的控制器：
- SP105E/SP107E：手机蓝牙控制，內置多种效果。
- K-1000C / T-1000S：这些通常被称为 "512 LED 灯控制器"，支持 SD 卡存取效果，适合几千颗灯珠的大型工程。
- P500A 控制器：这是一种较老的型号，通常用于简单的跑马灯效果，但在某些特定的工业设备上依然能见到它的身影。
3. 控制芯片的选择
在恒彩电子，我们为 B 端客户提供多种封装选择。
- WS2812B：最经典，性价比高，内置电容，外围电路简单。
- SK6812：如果客户对白光有高要求（如作为照明而非仅仅是装饰），我们会推荐这款，因为它带独立的白色通道（W）。
- WS2815：12V 供电，具备断点续传功能。非常适合长距离安装，不用频繁补电。
2024 年的数据显示，12V 像素点（如 WS2815）在户外亮化工程中的市场占有率已提升至 40%，主要是为了解决压降问题并降低施工布线成本。
Adafruit NeoPixel 代码实现与控制逻辑
代码部分其实是最容易上手的。以下是一个最基础的逻辑框架，即使你是个新手也能看懂。
你需要在 Arduino IDE 的库管理器中搜索并安装 "Adafruit NeoPixel"。
#include #define PIN 6 // 连接到 Arduino 的引脚#define NUMPIXELS 60 // 你的 5050 灯珠数量// 初始化对象Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);void setup { pixels.begin; // 启动通信}void loop { pixels.clear; // 清空当前颜色 for(int i=0; i
避坑指南：注意 NEO_GRB 这个参数。大部分 5050 灯珠的颜色顺序是 绿-红-蓝 (GRB)，而不是红-绿-蓝 (RGB)。如果你发现你想显示红色却亮了绿色，修改这个参数即可。
常见故障排查：解决闪烁、颜色错误与烧毁问题
作为一名技术支持，我处理最多的就是“灯在闪”的问题。
1. 灯珠随机闪烁，不受控制
这通常是信号干扰或者是共地没接好。
- 检查共地：确保外部电源的负极和单片机的 GND 连在一起了。
- 加电阻：在单片机引脚和灯带 DI 之间串联一个 330Ω 或 470Ω 的电阻，消除回波信号。
- 缩短线距：单片机到第一颗灯珠的距离不要超过 15cm。如果必须长距离，需要用专门的信号放大器。
2. 第一颗灯珠亮，后面不亮
- 检查代码里的
NUMPIXELS数量设置是否正确。 - 检查第一颗和第二颗之间的连接线是否断路。
- 用万用表测一下灯带尾部的电压，如果低于 4.5V（对于 5V 灯带），可能是电压不足导致芯片不工作。
3. 颜色显示奇怪（例如前几颗正常，后面变粉色）
这是典型的电压不足（压降）。红色 LED 需要的驱动电压最低，而蓝色和绿色较高。当电压掉到 3V 左右时，蓝绿色会先变暗，导致原本的白光看起来发红或发粉。请按照前面说的“多点注入法”接电源。
4. 3.3V 控制器（ESP32/ESP8266）驱动不稳定
5050 灯珠内的 IC 通常期望 5V 的数据信号。ESP32 输出的是 3.3V，虽然有时候能用，但不稳定。
建议在 ESP32 和灯带之间加一个 74AHCT125 电平转换芯片，将 3.3V 逻辑信号提升到标准的 5V，这能彻底解决信号不稳的问题。
常见问题解答
Q: 5050 RGB 灯珠可以只用两根线控制吗？A: 不可以。最少需要 3 根线（VCC, GND, Data）。有些特殊型号可能有无线控制功能，但那是在控制器端实现的，灯珠本身还是需要物理连线。
Q: p500a 灯光控制器适合控制哪些灯珠？A: P500A 通常用于传统的全彩模组，具体要看其输出信号类型。如果是 TTL 信号输出，通常兼容 WS2811/2812 协议的 5050 灯珠。
Q: 如何计算 5050 灯珠的电源需求？A: 保守计算：每颗 5050 RGB 灯珠全亮（白光）时消耗约 60mA 电流。100 颗灯珠 = 100 * 0.06A = 6A。你需要一个至少 5V 6A (30W) 的电源。
Q: 5054 灯珠参数和 5050 有什么区别？A: 5054 只是封装稍有不同（5.0x5.4mm），通常功率比 5050 更大，散热更好，常用于高亮度的商业照明。如果内置了兼容 IC，控制方式和 5050 是一样的。
Q: 51m灯光控制是指什么？A: 这可能是指特定品牌（如 Dell Alienware Area-51m）的笔记本灯光控制系统，或者是某种误拼。在通用 LED 行业，并没有“51m”这个标准协议。如果是指 51 单片机，它是可以控制 5050 灯珠的，但由于处理速度慢，带不了太多灯。
如何构建稳定高效的 5050 智能灯光系统
控制 5050 灯珠并不难，难的是在规模化应用中保持稳定。从恒彩电子的角度来看，优质的封装工艺决定了灯珠的寿命，而合理的电路设计决定了系统的稳定性。
当你下次面对一堆电线和代码时，记住：先检查灯珠型号，再算电源功率，最后才是写代码。只要硬件基础打好了，Adafruit NeoPixel 库能帮你实现任何你想象得到的炫酷光效。如果你在选型上有困难，或者需要高显指、特种波长的 5050 光源，随时可以找专业的厂商咨询。
