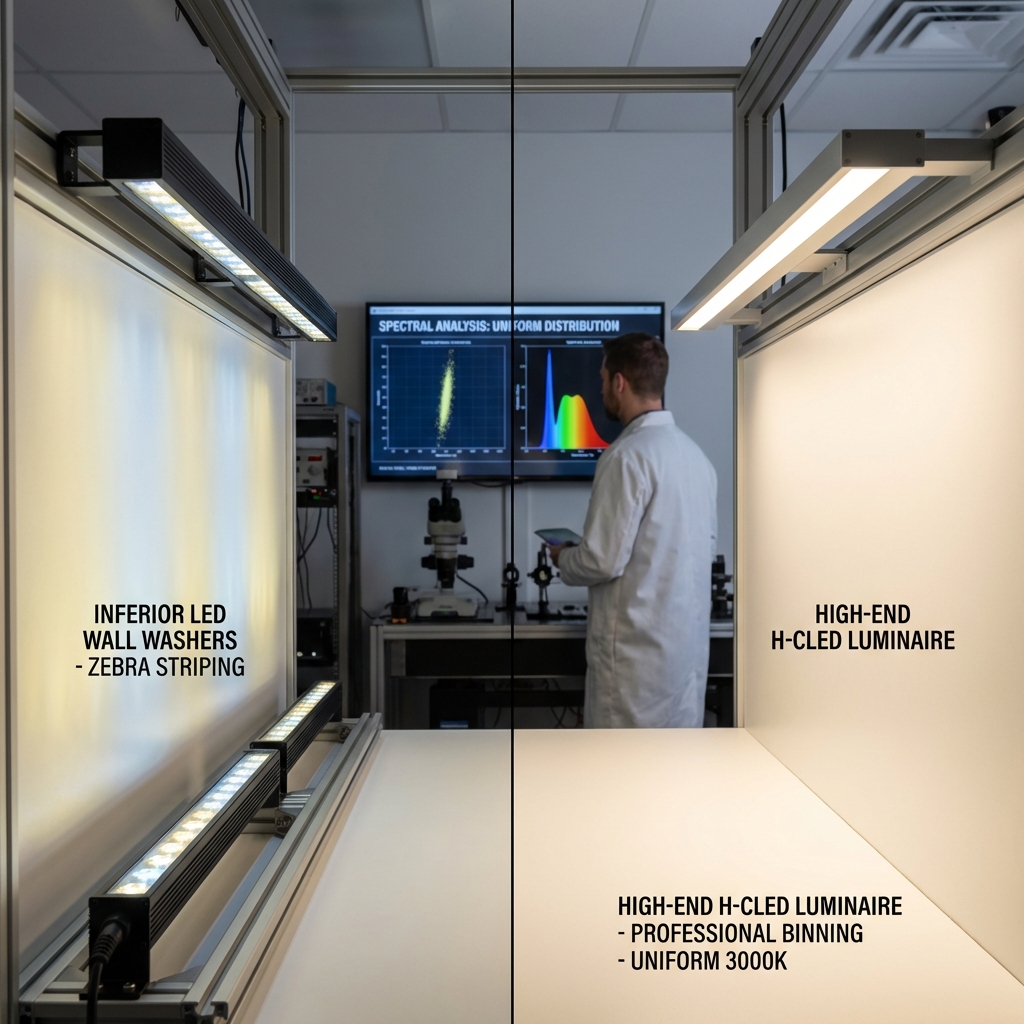

对于工程师而言，最头疼的莫过于同一批次灯具做出来，点亮后却发现这颗偏黄、那颗偏蓝，也就是俗称的“斑马纹”现象。在恒彩电子的实验室里，我见过无数次因为Bin区管理不当导致的研发返工。
这不仅仅是美观问题，更关乎电路的安全与寿命。
LED混bin技术，简单来说，就是一种通过精密算法和物理筛选，将不同参数（色温、光通量、电压）的LED灯珠按特定比例混合，以确保最终产品在光学表现和电气性能上达到高度一致性的工程技术。 它不是简单的“搅拌”，而是基于统计学和色度学的精准匹配。
为了让你快速理解核心要点，这里有几个关键
- 本质是补偿： 利用人眼的视觉积分效应，将偏色坐标相反的灯珠混合，中和色差。
- 电压至关重要： 混bin不仅看光，更要看电压（Vf），否则会导致并联电路电流不均。
- 良率平衡： 合理的混bin方案能最大化利用芯片产出，降低由于分选过细带来的成本浪费。
- 避免同频共振： 在光衰测试中，混bin能避免整灯因为某一特定Bin区缺陷而集体失效。
- 需要设备支持： 并不是所有工厂都能做，这需要高精度的分光分色机和ASM全自动设备支持。
- 应用场景差异： 照明用的白光混bin与显示屏用的RGB混bin，其逻辑和侧重点完全不同。
什么是LED混bin技术？
在LED芯片的制造过程中，即使是同一片晶圆（Wafer）上切割下来的芯片，其物理特性也很难做到完全一致。
这就是半导体制造工艺的“离散性”。
如果我们不进行处理，直接封装使用，做出来的灯具就会千奇百怪。因此，分Bin（Binning）是第一步，将它们按性能分类。
但分得太细，库存压力巨大；分得太粗，客户不买单。
这时候，“混bin”技术就登场了。它是在封装完成后，或者在贴片（SMT）阶段，有策略地将不同Bin区的灯珠组合在一起。
💡 行业数据显示，通过科学的混bin策略，可以将原本只能达到70%良率的LED产线，提升至95%以上的综合利用率，且客户端的视觉一致性保持在3阶麦克亚当椭圆以内。
LED混bin的核心技术原理与参数管理
要玩转混bin，其实就是在于玩转三个核心参数：色坐标、光通量和正向电压。
色坐标(x,y)定位：控制色差的艺术
很多客户只看色温（CCT），比如“我要3000K”。但实际上，3000K在CIE色度图上是一条线，而不是一个点。
如果不控制色坐标，同样的3000K，有的可能发红，有的可能发绿。
我们通常使用麦克亚当椭圆（MacAdam Ellipse）作为标准。混bin的核心，就是将落在椭圆不同象限（比如第一象限偏黄绿，第三象限偏蓝紫）的灯珠搭配使用。
这就好比调鸡尾酒，酸多了加点甜，最终口感是平衡的。
光通量(Flux)分档：亮度的数学平均
人眼对亮度的差异其实不如对颜色的差异敏感，但在高品质工程照明中，亮度的均匀性依然重要。
混bin时，我们通常采用“高低搭配”的原则。
例如，目标是100lm，我们可以将110lm和90lm的灯珠按照一定比例混合。当然，这需要建立精确的数学模型，确保整灯的总光通量达标。
正向电压(Vf)管理：被忽视的隐形杀手
这一块往往是很多新手工程师容易忽略的，但恒彩电子的技术团队非常看重这一点。
如果将一颗3.0V的灯珠和一颗3.2V的灯珠并联，电流会疯狂涌向3.0V那颗，导致其过热烧毁。
📢 某资深封装专家曾指出：“只谈色温不谈电压的混bin都是耍流氓。电压分档（Vf Binning）的精度必须控制在0.1V甚至0.05V以内，才能保证模组的长期可靠性。”
因此，我们在混bin时，必须严格锁定电压范围，或者采用串联优先的电路设计来规避电压差异带来的风险。
关于如何更深入地理解这些参数之间的联动关系，你可以参考这份【LED分BIN管理指南：如何精准掌控光通、色温与压降 (2026深度解析):https://www.h-cled.com/hangyedongtai/3973.html】，里面有非常详尽的技术拆解。
封装工艺中的混bin流程控制与实现
知道了原理，在工厂里具体是怎么做出来的呢？这涉及到前端、中端和后端的配合。
前端控制：荧光粉配比
混bin的源头其实在点胶环节。
我们会根据芯片的波长分布，微调荧光粉的配比。这有点像厨师掌握火候，目的是让产出的灯珠落点尽可能集中在中心区域（Center Bin）。
落点越集中，后面混bin的难度就越小。
中端分选：自动化的力量
当灯珠封装好后，会进入高速分光分色机。
现在的设备速度极快，能瞬间测出每一颗灯珠的各项参数，并把它们“踢”进对应的小盒子里（Bin盒）。
恒彩电子拥有世界级的高精密全自动生产设备，确保每一颗从产线下来的SMD2835或EMC3030都拥有精准的“身份证”。

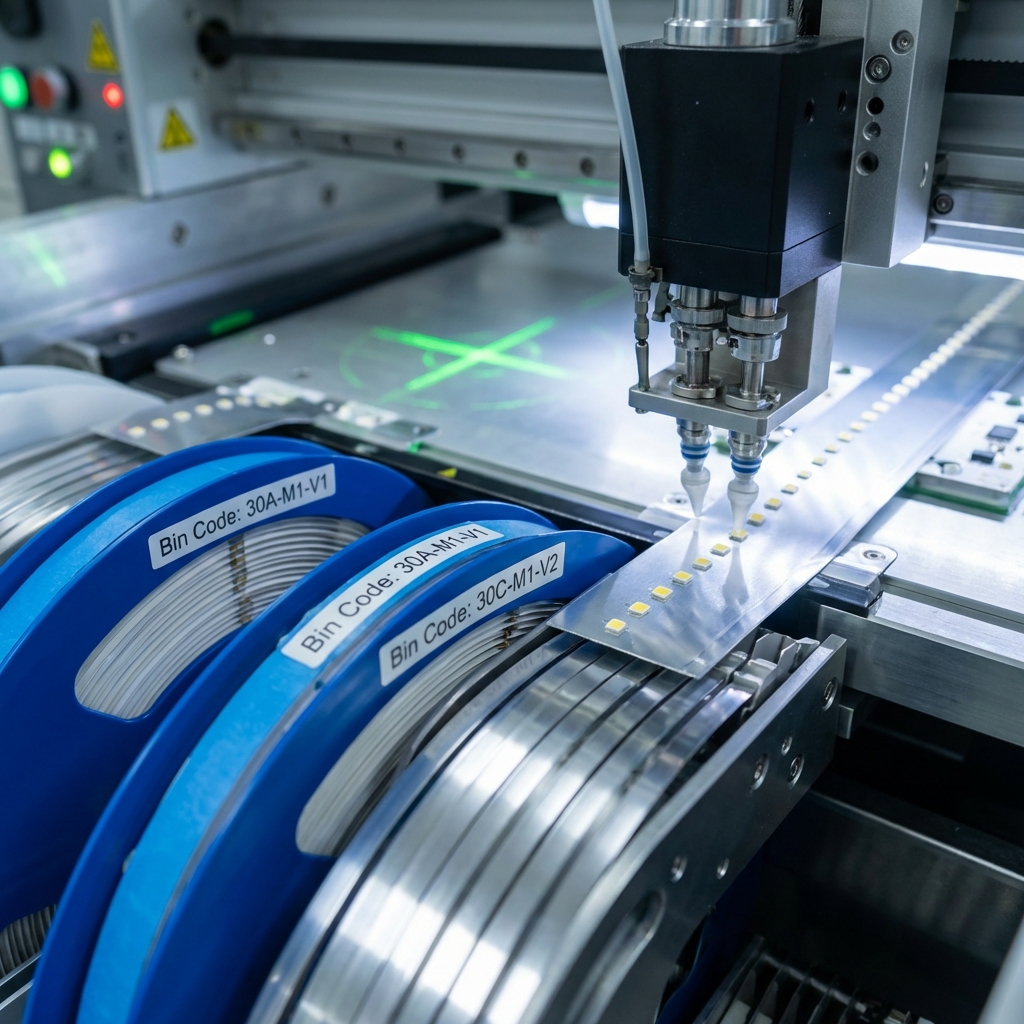

后端混合：Kitting（套件）技术
这是最关键的一步。
假设客户下了一百万的订单，我们仓库里有A、B、C、D四个Bin区。
我们会根据算法，生成一个“配方”（Kitting）。比如：1卷A + 1卷C = 完美光色。
我们会明确告知贴片厂，这两卷料必须同时上机，按照1:1贴片。
不同LED封装形式的混bin策略差异
不同的灯珠，混bin的玩法完全不同。我们来看看具体的对比：
| 封装类型 | 代表产品 | 混bin侧重点 | 技术难点 |
|---|---|---|---|
| 中小功率 | SMD2835, 3528 | 色温一致性 | 产量巨大，跨批次管理难度高，需保证长期供货颜色不断层。 |
| 大功率 | EMC3030, 陶瓷系列 | 电压(Vf)与热管理 | 功率大，对电压敏感。混bin必须优先考虑Vf一致性，防止热失控。 |
| 多色光源 | RGB, RGBW | 波长匹配 | 不仅要混亮度，还要混主波长（Wd），否则混出的白光会严重偏色。 |
中小功率光源：批量的一致性
对于像3528或2835这种用量极大的灯珠，主要应用于灯带、吸顶灯。
这时候混bin主要解决的是“看起来一样”。我们通常采用更加精细的色块划分，比如将ANSI标准色块再细分为4个甚至16个小Bin，然后进行对角线混合。
大功率与高光效光源：电压是王道
对于EMC3030或者陶瓷LED，它们通常工作在电流极限边缘。
这时候如果混bin不当，电压偏低的灯珠会承受过大功率。我们在处理这类订单时，会优先进行电压筛选，再考虑色温的微调。
LED混bin技术对产品可靠性与寿命的影响
很多人以为混bin只是为了好看，其实它直接关系到灯具能用多久。
避免“短板效应”
如果一个模组上的灯珠Vf跨度太大（比如从2.8V到3.4V都有），在并联电路中，2.8V的灯珠会率先光衰，甚至死灯。
通过Vf混bin，将电压差控制在0.1V以内，可以让所有灯珠“同进退”，大大延长整灯寿命。
解决“光斑”与“黄圈”
对于使用透镜的灯具，如果LED本身的角光分布不均匀（也就是色温随角度变化），透镜放大后会出现明显的黄韵或蓝边。
虽然混bin不能改变单颗灯珠的物理属性，但通过空间上的交叉排列（Cross-Placement），可以利用光线的叠加原理，在视觉上淡化这些瑕疵。
💡 实验室内的数据表明，经过优化混bin方案的LED模组，在3000小时的老化测试中，色温漂移（Δu'v'）比随机贴片的模组降低了40%。
工程应用：如何评估LED混bin方案的技术指标
作为买家，你怎么知道供应商的混bin做得好不好？
解读Bin Code（分Bin码）
正规的供应商，比如恒彩电子，会在每一盘料的标签上打印Bin Code。
你需要学会看懂它。通常它包含三部分信息：
- 亮度代码： 比如“M1”代表24-26lm。
- 色温代码： 比如“30A”代表3000K的中心区域。
- 电压代码： 比如“V1”代表3.0-3.1V。
如果标签上这些信息模糊不清，或者发货时Bin Code乱七八糟，那你就要小心了。
跨批次管理
最考验供应商能力的，不是一次做对，而是次次做对。
优秀的混bin技术能保证你今年买的灯珠，和明年买的补货，肉眼看不出差别。这需要供应商建立庞大的“落Bin数据库”，并预留一部分“种子库存”用来调节后续批次的颜色。
关于LED混bin技术的常见疑问解析
Q1：混bin后的LED是否会影响整灯的电源驱动效率？
不会降低效率，反而会提高。因为通过电压（Vf）的管控，电源可以工作在更匹配的电压范围内，减少了恒流源的调节损耗。
Q2：如何区分正常的分BIN公差与混BIN工艺缺陷？
正常的公差是在一定范围内均匀分布的。如果你发现灯板上出现明显的“跳色”（比如一片白里突然有一颗特别黄），那通常是混bin工艺失误，或者是SMT贴错料了，而不是正常的公差。
Q3：高显指（High CRI）LED在混bin过程中是否更容易出现色温漂移？
是的。高显指意味着使用了更多种类的荧光粉，配方更复杂。这对混bin的精度提出了更高要求，通常需要更窄的Bin区定义来控制一致性。
结语
高标准的LED混bin技术，是连接芯片制造的“不完美”与照明应用“高要求”之间的桥梁。它不是简单的排列组合，而是一场关于光学、电学和统计学的精密博弈。
对于B端采购者而言，选择像恒彩电子这样具备独立实验室和成熟混bin策略的供应商，不仅是选择了一颗颗灯珠，更是选择了产品长期的稳定性和一致性。
