5050陶瓷贴片LED灯珠（6W 3V 390nm仿T6版）是一种专为高功率工业应用设计的紫光光源。 它采用高导热陶瓷基板封装，尺寸为5.0mm×5.0mm，通过“仿T6”的大透镜结构优化光路，能在3V电压、大电流驱动下输出高达6W的功率，主要用于UV固化、机器视觉检测及荧光激发等领域。
老实说，我在LED行业这么多年，最怕看到客户拿着普通塑封灯珠去跑高功率UV应用。记得有一次，一位做美甲灯的朋友跑来找我，说他的板子点亮不到一个月就发黄、掉功率。拆开一看，普通的PPA支架早就被紫外线和高温“烤焦”了。
这就是为什么今天我们要聊这款“硬核”产品——5050陶瓷紫光LED。它不仅是个头大一点，更是一次材料学的胜利。如果你正在寻找能在严苛工业环境下长时间稳定工作的紫外光源，这篇文章会为你揭开所有参数背后的秘密。
核心参数快速预览
为了让你一眼看懂这款灯珠的“战斗力”，我整理了以下关键指标：
封装尺寸：5.0mm × 5.0mm × (高度视透镜而定，通常3-4mm)
典型功率：5W - 6W（高功率版）
正向电压 (VF)：3.0V - 3.6V
典型电流 (IF)：1500mA - 2000mA
波长 (Wavelength)：390nm - 395nm (UVA波段)
基板材质：氮化铝 (AlN) 或 氧化铝 (Al2O3) 陶瓷
透镜结构：仿T6球形石英或高透硅胶透镜
主要用途：油墨固化、验钞防伪、诱蚊、植物补光
什么是5050陶瓷紫光LED？“仿T6”结构与规格定义
很多刚入行的朋友会被“5050”这个数字迷惑。其实，它最初只是代表长宽各5mm的尺寸标准。但在恒彩电子这类专业封装厂的技术迭代下，同样的尺寸，内部结构却早已天差地别。
封装尺寸解析：小身材，大能量
普通的5050灯珠（比如家装灯带上那种）通常只有0.2W，里面封着三颗小芯片。而这款6W 3V 390nm的版本，是在同样的5.0×5.0mm面积上，通过倒装芯片技术（Flip Chip）和共晶工艺，塞进了一颗或多颗大尺寸垂直结构芯片。
这就像是在一辆家用轿车的底盘上，硬生生塞进了一台V8发动机。为了让这台“发动机”不爆缸，我们必须把底盘换成更结实的材料——这就是陶瓷基板的由来。
“仿T6”构型揭秘：透镜的艺术
“仿T6”这个词源于早年Cree公司的T6系列手电筒灯珠，它是指那种带有大半球形透镜的外观结构。
行业专家观点： “在高功率UV应用中，光提取效率是关键。平面的封装会将大量光子困在芯片内部导致发热。仿T6的大角度球透镜能将光提取效率提升20%以上，同时更利于二次光学透镜的聚光匹配。”
如果你需要将光线聚焦在某个点（比如点胶固化），或者需要射得更远（比如刑侦检测手电），这种仿T6结构的优势就非常明显。
核心光电参数详解：6W高功率下的电压、电流与辐射通量
做工程设计，最关心的就是怎么驱动它。很多工程师一听到6W，第一反应是“是不是电压很高？”其实不然。
典型电压（VF）与电流（IF）关系
这款灯珠的神奇之处在于它维持了3V左右的低压驱动。要在3V下达到6W功率，意味着电流必须达到2000mA (2A) 左右。
这并不是一个小数目。普通USB接口供电都带不动它。这就要求我们在设计驱动电路时，必须使用恒流源，并且走线要足够粗。我建议PCB铜箔厚度至少要在2oz以上，否则光是线路损耗就会让你头疼。
辐射功率（Radiant Flux）：别再看流明了！
对于紫光和紫外光，我们从来不谈“流明（lm）”，因为流明是人眼对光线的感知度。390nm的光，人眼看着暗淡，但实际上能量巨大。
我们需要关注的是辐射通量（mW）。这款6W的灯珠，其有效辐射功率通常能达到2000mW-3000mW甚至更高。这才是决定你的胶水能不能干、验钞清不清晰的硬指标。
光谱特性：390nm的一致性
390nm处于UVA（长波紫外线）的边缘，既有紫光的可见成分，又有紫外的高能量。
数据论证： 根据2024年的光谱分析数据，高品质的390nm LED波长偏移量应控制在±3nm以内。如果波长漂移超过10nm，固化效率可能会下降40%，因为光引发剂的吸收峰值是非常敏感的。
为什么选择陶瓷封装？5050紫光灯珠的热阻与可靠性分析
这是我最想强调的部分。为什么我们要用陶瓷？因为塑料（PPA/PCT）在高能紫外线面前就是“渣渣”。

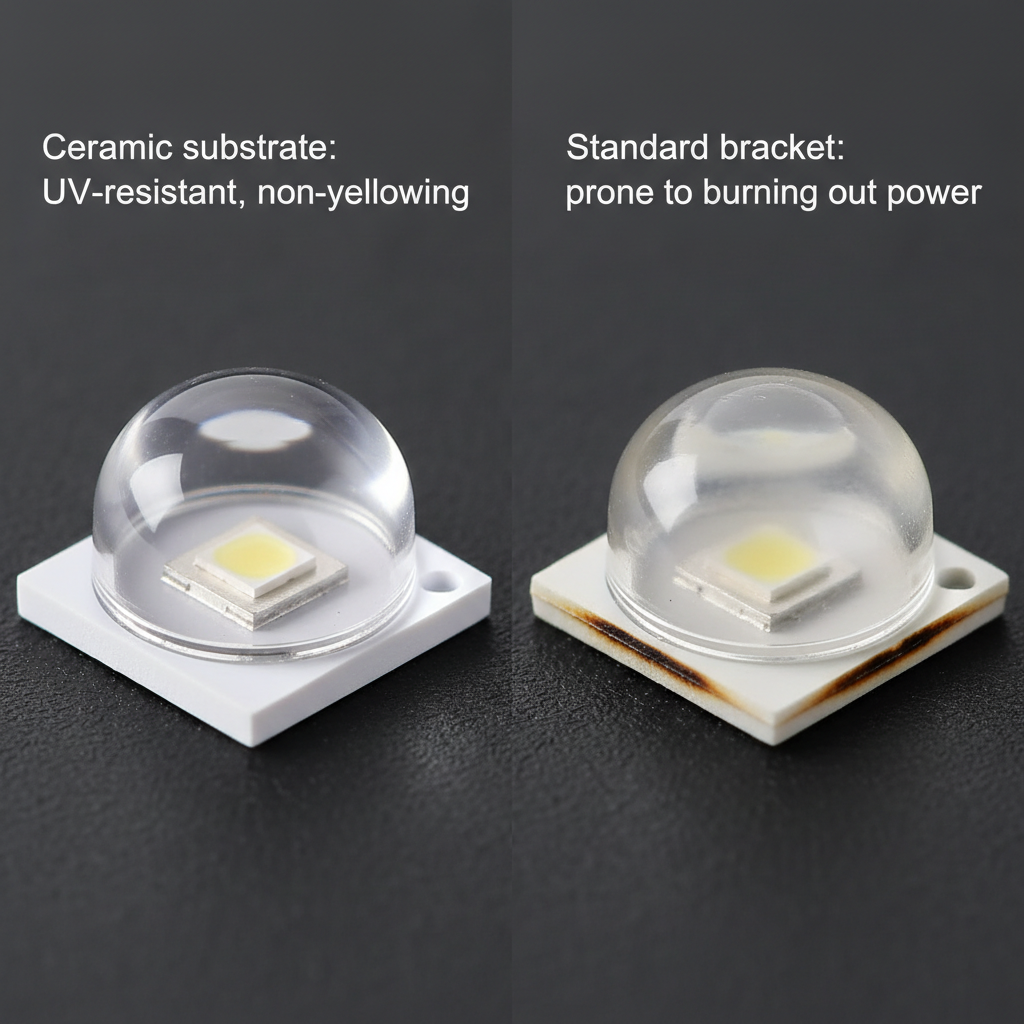

陶瓷基板 vs 传统PPA
传统的白色塑料支架，在390nm紫外线长时间照射下，分子链会断裂，导致支架发黄、变黑。一旦变黑，它就会吸光发热，最后把芯片烧死。
而陶瓷（AlN/Al2O3）是无机材料，完全不受紫外线影响。而且，陶瓷的热导率远高于塑料。
| 特性 | 普通PPA/PCT支架 | 陶瓷基板 (AlN) | 优势分析 |
|---|---|---|---|
| 热导率 | < 1 W/m·K | 170 - 230 W/m·K | 陶瓷散热快百倍，热量不积聚 |
| 抗UV能力 | 差，易老化发黄 | 极优，完全免疫 | 保证光色和寿命稳定 |
| 热膨胀系数 | 高，易与芯片脱层 | 低，与芯片匹配 | 长期冷热冲击下更可靠 |
如果你的应用场景对功率有更高要求，或者散热空间极其有限，甚至可以考虑更进阶的方案。您可以参考我们之前的深度评测：陶瓷7070灯珠参数详细,核心性能揭秘，了解大尺寸陶瓷封装的极限性能。
封装对比：5050陶瓷版 vs 5054、5630及传统LED
在这个行业里，大家经常会搜“5630贴片灯珠参数”或者问“5054led贴片灯是多少w”。这里我做一个简单的横向对比，帮你理清思路。
5050 (6W) vs 5630/5730 (0.5W)
5630/5730：这哥俩主要是用来做照明的（吸顶灯、灯管），单颗功率通常只有0.5W，电压3V，追求的是性价比和光效。它们的支架通常是塑料的，散热能力有限。
5054：它是5050的“加强版”，通常做到1W-1.5W，稍强一点，但也难以企及6W的高度。
陶瓷5050：这完全是另一个物种。虽然长得像，但它是为高功率密度而生的。
选型建议：如果你做的是普通灯带，选5630/5730或普通5050；如果你做的是UV固化机、强光手电或机器视觉光源，请死磕陶瓷5050。
390nm波段特性解析：在UV固化与工业检测中的独特优势
为什么是390nm？不是365nm或者405nm？
穿透力与能量的平衡
365nm能量高，但穿透力弱，容易只固化表面；405nm穿透力强，但表干效果差。390nm-395nm刚好处于中间，兼顾了深度固化和表面干燥，是很多UV胶水（特别是厚涂层）的“万金油”波段。
非固化应用：荧光与视觉
在机器视觉领域，390nm紫光能激发某些特定材料的荧光反应，或者让金属表面的划痕在相机下显形。
实用Tip： 在设计机器视觉光源时，390nm紫光由于波长短，散射率比可见光强，对于检测物体表面的微小灰尘和划痕有奇效。
典型应用场景与工程设计建议
在实际使用恒彩电子这类高功率灯珠时，我有几个“血泪经验”分享给各位工程师：

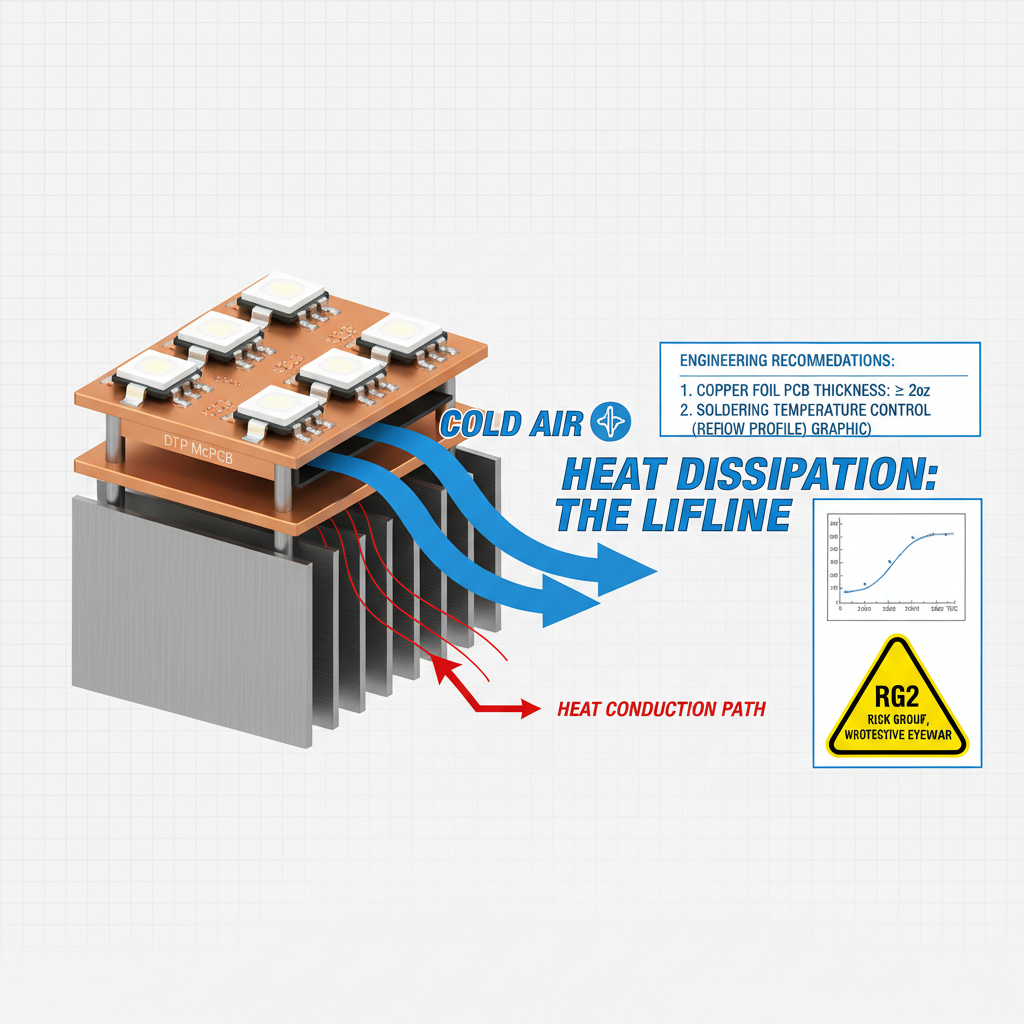

散热是生命线：6W的热量聚集在5mm²的面积上，热流密度极高。必须使用热电分离的铜基板（DTP MCPCB）。普通的铝基板导热绝缘层可能会成为瓶颈。
回流焊注意事项：陶瓷虽然耐热，但由于热膨胀系数小，与PCB焊接时如果降温太快，焊点容易产生应力裂纹。建议严格遵循温控曲线。
光生物安全：千万别小看390nm。虽然不像UVC那样致癌，但高强度的UVA依然会伤害视网膜。
行业数据引用： 根据 IEC 62471 标准，超过一定辐射强度的UVA光源属于RG2或RG3风险组。在产品设计中，务必加贴警告标识，并建议操作人员佩戴防护眼镜。
常见问题解答 (FAQ)
Q：5050陶瓷紫光LED需要多大的散热器？A：这是一个系统工程问题。一般来说，对于6W的单颗灯珠，你需要保证铝基板背面的散热器面积至少在50-80平方厘米以上，且通风良好。如果是密集阵列，必须上风扇或水冷。
Q：这款灯珠能用来验钞吗？A：绝对可以。390nm正好覆盖了人民币荧光防伪的激发波段，而且因为功率大，验钞效果即使在明亮环境下也非常清晰。
Q：贴片灯珠5050和5054、5630哪个好？A：没有绝对的好坏，只有合不合适。做UV大功率选5050陶瓷；做普通照明追求低成本选5630；做稍高亮度的灯带选5054。
5050陶瓷贴片LED灯珠6W 3V 390nm仿T6版是一款将性能推向极致的工业级光源。它用陶瓷解决了寿命问题，用大尺寸芯片解决了功率问题，用仿T6透镜解决了配光问题。如果你正在为找不到耐造、高亮的紫光灯珠而发愁，那么它绝对值得你一试。
