AlN（氮化铝）的理论分解温度在常压下约为 2400°C 至 2500°C，但在实际空气环境中，它从 700°C - 800°C 开始就会发生氧化分解反应，表面生成氧化铝（Al₂O₃）层。这种分解不仅改变了材料的化学性质，更会使其引以为傲的高导热性能断崖式下跌。对于 LED 封装工程师而言，理解这一机制是确保高功率光源寿命的核心。
我见过太多因为忽视 AlN 在潮湿或高温环境下的微观分解，导致整个 LED 模组在老化测试中失效的案例。很多时候，失效并不是因为芯片烧了，而是基板“变质”了。写这篇文章，就是想帮大家彻底理清这个材料的脾气，顺便澄清一些容易混淆的概念（比如经常有人把 AlN 和 AIBN 搞混）。
核心要点速览
- 极高耐热性：在惰性气体或真空中，AlN 可耐受超过 2000°C 的高温。
- 氧化敏感点：在空气中，超过 700°C 时，AlN 表面开始氧化生成 Al₂O₃。
- 致命弱点：AlN 极易水解，接触水气会生成 Al(OH)₃ 并释放有毒的氨气（NH₃）。
- 混淆警示：AlN（氮化铝）是陶瓷材料；AIBN（偶氮二异丁腈）是化学引发剂，两者完全不同。
- 应用关键：在 LED 封装中，防止 AlN 分解的关键在于金属化层的保护和封装气密性。
- 导热杀手：一旦发生分解或严重氧化，热导率可从 170 W/m·K 降至 20-30 W/m·K。
- 颜色信号：纯净 AlN 为灰白色或米黄色，若发黑或变灰，可能是碳化或分解的迹象。
AlN 分解温度与基本特性概览
AlN（氮化铝）的理论分解温度与实际应用极限
很多朋友在查数据时会看到“2500°C”这个数值，但这通常是在高压氮气氛围下的理论升华分解温度。在实际应用场景中，我们必须分情况讨论。
如果你是在真空中处理 AlN，当温度达到 1800°C 左右时，铝原子和氮原子之间的化学键就开始变得不稳定。氮气会先“逃跑”，留下液态铝。
行业数据指出： 在 1 个大气压的氮气保护下，AlN 的显著分解通常发生在 2400°C 左右；但在 10⁻³ Torr 的真空中，1800°C 时即可观察到明显的失重现象。
什么是 AlN 分解？从晶格破坏到氧化反应
简单来说，AlN 分解就是“氮”和“铝”分家的过程。但在我们常见的 LED 封装应用中，这种分解更多表现为“第三者插足”——也就是氧气或水的介入。
当 AlN 的晶格结构被破坏，原本整齐排列传输热量的声子通道就被堵死了。这就好比高速公路突然变成了碎石路，热量跑不动了，积聚在 LED 芯片底部，最终导致死灯。
为何关注 AlN 分解：对高功率 LED 导热性的致命影响
对于恒彩电子这样专注于高功率 LED（如 EMC 3030/5050 或陶瓷 3535 系列）的企业来说，AlN 基板就是产品的“散热底座”。
如果生产工艺中温度控制不当，导致基板表面提前发生了微观分解或氧化，那么这颗灯珠在出厂时可能看着正常，但热阻已经变大了。用户用一段时间后，光衰会非常快。
深入解析 AlN 分解的化学机理与环境因素
高温环境下的热分解反应：真空与非真空条件对比
纯粹的热分解反应方程式非常简单：2AlN (s) → 2Al (l) + N₂ (g)
但在真空中，这个过程会加速。这对于需要进行真空共晶焊或真空镀膜的工艺来说至关重要。你不能在这个环境下无限制地加热，否则基板表面会析出铝，导致短路。
如果你对真空环境下的具体操作感兴趣，可以参考这篇aln真空技术全解：原理、材料特性与LED封装应用指南，里面详细讲了如何规避真空下的材料失效风险。

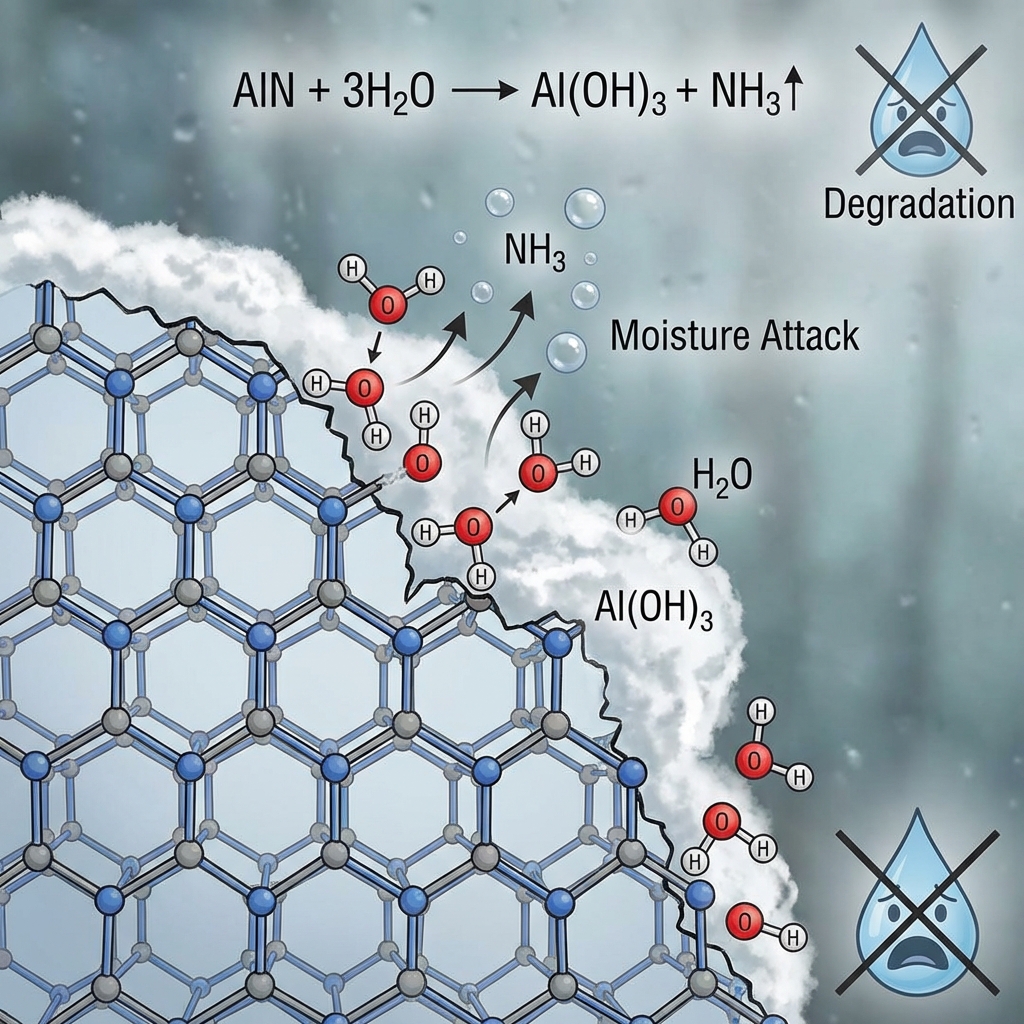

水解反应机制：AlN 与湿气接触时的分解方程式
这是在车间里最容易被忽视的隐患。AlN 实际上是一种非常“怕水”的陶瓷。当细微的 AlN 粉末或者基板暴露在潮湿空气中时，会发生如下反应：AlN + 3H₂O → Al(OH)₃ + NH₃↑
这会产生两个后果：一是表面生成了氢氧化铝（Al(OH)₃），这是一层疏松的物质，会破坏后续的线路附着力；二是会闻到一股氨气味。如果你在仓库里闻到了这种味道，说明你的 AlN 材料可能已经受潮变质了。
氧化诱导分解：AlN 在空气中转化为 Al₂O₃ 的过程
在有氧气存在的高温下（>700°C），反应如下：4AlN + 3O₂ → 2Al₂O₃ + 2N₂
虽然 Al₂O₃（氧化铝）也是一种陶瓷基板材料，但它的导热率只有 AlN 的十分之一不到（约 20-30 W/m·K）。一旦 AlN 表面形成厚厚的氧化层，你花高价买的“高导热基板”就瞬间贬值成了普通基板。
概念辨析：AlN 分解与 AIBN、Al(OH)₃ 及其他化学分解的区别
作为行业老兵，我发现搜索引擎里关于“分解”的词经常混在一起。为了不让大家走弯路，必须把这几个容易搞混的“李鬼”抓出来。
易混淆概念澄清：AIBN（偶氮二异丁腈）的自由基分解反应
很多时候用户搜“AlN 分解”，其实是打错了字，想找 AIBN。
- AIBN（Azobisisobutyronitrile）是一种白色的有机粉末，主要用作高分子聚合反应的引发剂。
- AIBN 分解：通常在 60°C - 80°C 发生，产生氮气和自由基。
- 这和我们做 LED 的 AlN 陶瓷完全是两码事。一个是做塑料的引发剂，一个是做散热的陶瓷，千万别搞混了。
无机材料对比：AlN 分解 vs Al(OH)₃ 分解方程式及产物差异
我们在处理 AlN 废料时，可能会遇到水解产物 Al(OH)₃。
- Al(OH)₃ 分解：受热（约 200-300°C）分解为氧化铝和水：2Al(OH)₃ → Al₂O₃ + 3H₂O。
- 这意味着，如果你的 AlN 基板受潮了，你在回流焊（约 260°C）的时候，表面的水解产物会再次分解出水蒸气，导致焊点出现气孔或爆裂。
为何在半导体搜索中会出现“ASIL 分解”与“LU 分解”？
- ASIL 分解：这通常指的是汽车电子安全等级（Automotive Safety Integrity Level）的分解与分配，属于系统工程范畴。
- A=LU 分解：这是线性代数中的矩阵算法，用于计算机数值分析。
为了方便大家区分，我整理了这个表格：
| 缩写 | 全称 | 领域 | 分解关注点 | 典型温度 |
|---|---|---|---|---|
| AlN | 氮化铝 (Aluminum Nitride) | 电子陶瓷/LED | 氧化、水解、晶格破坏 | >700°C (氧化) / >2000°C (热解) |
| AIBN | 偶氮二异丁腈 | 化学合成 | 产生自由基引发聚合 | 60°C - 80°C |
| Al(OH)₃ | 氢氧化铝 | 阻燃剂/化工 | 脱水生成氧化铝 | ~300°C |
AlN 材料在 LED 封装中的热管理与稳定性挑战
AlN 基板的热导率优势及其在 EMC 3030/5050 封装中的应用
在 恒彩电子 的产品线中，高端的 EMC 3030 和 5050 系列经常会用到高导热的支架材料。普通的 PPA 或 PCT 材料导热有限，而配合 AlN 陶瓷基板的封装方案，热导率可以达到 170 W/m·K 以上。
这意味着什么？意味着我们可以把更大的电流通入更小的芯片，而不用担心它瞬间烧毁。这对于紫外（UV）LED 和车用大功率 LED 尤为重要。
分解与氧化如何降低 LED 封装的光学性能与寿命
正如我前面提到的，分解就是“路断了”。
行业专家指出： “AlN 界面只要发生 5% 的氧化，其整体接触热阻可能会上升 50% 以上。因为氧化铝层的声子散射效应极其严重。”
除了热学性能，分解产生的铝原子或杂质如果在透明胶体内部扩散，还会导致荧光胶发黑，直接影响光色，导致色温漂移。
案例分析：高功率 SMD LED 中 AlN 层失效的微观表现
我曾解剖过一款失效的 3535 陶瓷 LED。在显微镜下，AlN 陶瓷基板与金属线路的结合处出现了明显的粉化层。经过能谱分析（EDS），那里的氧元素含量异常高。
结论很明显：在封装的高温烧结过程中，气氛保护没做好，导致 AlN 表面氧化，结合力变差，最终在冷热冲击测试中分层脱落。
工艺控制：如何在制造过程中避免 AlN 异常分解
烧结工艺中的气氛控制：氮气保护的重要性
要驯服 AlN，最好的办法就是给它营造一个“舒适圈”。在高温烧结（如 DPC 或 DBC 工艺）时，必须全程通入高纯度的氮气（N₂）或氢氮混合气。氮气不仅能防止氧化，还能在一定程度上抑制 AlN 向氮气分解的逆反应，维持化学平衡。
金属化处理（Metallization）对 AlN 表面稳定性的影响
裸露的 AlN 是脆弱的。我们在制造基板时，通常会先溅射一层钛（Ti）作为粘结层，再镀铜。这层金属不仅是导电线路，更像是一层“铠甲”，把 AlN 密封在下面，隔绝了空气和水气，从而防止其在后续使用中发生分解。
恒彩电子等封装企业如何处理 AlN 界面结合力问题
像 恒彩电子 这样拥有近二十年封装背景的企业，通常会在核心工艺上做文章。我们会严格筛选基板供应商，要求基板经过特殊的表面预处理，确保金属层“抓”得牢。同时，在回流焊环节，严格控制温度曲线，避免热冲击导致基板微裂纹——微裂纹往往是氧化分解的起点。
AlN 与 Al₂O₃ 陶瓷基板的性能对比与选择策略
热分解抗性对比：氮化铝 vs 氧化铝
虽然 AlN 怕氧化，但它在惰性气氛下的耐温极限其实比 Al₂O₃ 更高。Al₂O₃ 在极高温度下可能会发生软化或相变，而 AlN 则是直接升华分解。
导热系数与热膨胀系数（CTE）的匹配度分析
选择 AlN 最重要的理由是它的 CTE（热膨胀系数）与硅（Si）芯片非常接近（约 4.5 ppm/°C）。
数据洞察： 2024 年的行业报告显示，AlN 基板在全球高功率半导体散热市场中的份额已突破 35%，主要推动力正是其与第三代半导体（如 SiC、GaN）完美的热膨胀匹配度。
基于应用场景的选择：何时必须使用 AlN 基板？
- 选 Al₂O₃：如果是普通的小功率照明（如 0.5W 以下），成本敏感，氧化铝基板足够了。
- 选 AlN：如果是 3W 以上的单颗灯珠、UV LED、深紫外杀菌灯，或者车大灯，必须用 AlN。否则热量散不出去，光衰会让你怀疑人生。
AlN 粉末处理与分解产物的安全性说明
AlN 水解产生氨气（NH₃）的风险与防护措施
这是一个严肃的安全问题。在实验室研磨 AlN 样品，或者处理切割废料时，严禁直接用水冲洗。一旦加水，马上就会产生刺鼻的氨气。
Tip: 如果必须湿法处理 AlN，请使用无水乙醇或煤油作为介质，千万不要用自来水。
工业生产中 AlN 废料的处理与回收潜力
分解后的 AlN（变成了氧化铝或氢氧化铝）通常失去了回收作为高导热材料的价值，但可以作为普通的铝源回收。正规的工厂会有专门的危废处理流程，避免氨气污染环境。
实验室与工厂环境下的 AlN 安全操作规范
操作人员应佩戴防尘口罩，车间必须保持干燥（湿度控制在 40% 以下），并配备良好的通风排气系统，以防止氨气积聚。
关于 AlN 分解与应用的常见问题
AlN 在多少度开始发生明显的氧化分解？在空气环境中，700°C - 800°C 是个坎。超过这个温度，表面氧化层生长迅速。
AlN 基板发黑是分解的迹象吗？不一定。有时候发黑是因为烧结助剂（如钇元素）分布不均，或者是残留的有机物碳化。但也可能是严重氧化后的颜色变化。需要切片做切片分析才能确定。
如何通过检测手段判断 AlN 材料是否发生降解？最直接的方法是测热导率（激光闪射法）。如果热导率显著下降，说明材料内部可能发生了分解或相变。另外，X射线衍射（XRD）可以准确测出有没有 Al₂O₃ 相生成。
AIBN 分解与 AlN 生产工艺有关系吗？完全没有关系。AIBN 是有机化学里的东西，做陶瓷基板的工厂里根本不会出现这种原料。
掌握 AlN 的分解特性，其实就是掌握了高可靠性 LED 封装的一半秘诀。对于我们这种做实业的人来说，材料不仅仅是参数表上的数字，更是产品稳定性的基石。
无论您是在寻找顶级的 EMC 封装产品，还是需要解决散热难题的 LED 光源，恒彩电子 凭借近二十年的技术沉淀和国内一线光学研究院的背景，都能为您提供最专业的支持。不管是 AlN 基板的应用，还是复杂环境下的光源稳定性，我们都懂，也都在做。
