XP 3535 LED 是一种基于 3.5mm x 3.5mm 陶瓷基板封装的高功率发光二极管，它是工业照明和户外高亮度应用中的事实标准。作为工程师或产品经理，当你打开一份 Datasheet（数据表）时，核心关注点应集中在其极低的热阻（通常 < 5°C/W）、高电流承载能力（可达 1500mA 或更高）以及卓越的光通量维持率上。这种封装设计旨在解决传统 PPA/PCT 塑料支架无法承受的高温与大电流问题，从而确保 LED 在恶劣环境下依然能保持稳定的光输出。
在我过去处理过的数百个照明项目中，我发现很多“翻车”事故并非源于芯片质量，而是因为工程师忽略了 Datasheet 中关于热管理和极限电流的细微说明。记得有一次，我不得不重新设计整个 PCB 板，仅仅是因为忽略了陶瓷基板与铝基板之间的热膨胀系数匹配。这让我深刻意识到，深入理解 XP 3535 的每一个技术参数，是项目成功的基石。
以下是你需要立刻掌握的核心参数速览：
- 封装尺寸：3.45 x 3.45 mm（行业通称 3535），兼容标准焊盘。
- 典型功率：1W - 5W（取决于芯片尺寸与驱动电流）。
- 驱动电流：标准测试电流为 350mA，最大可推至 1500mA - 3000mA。
- 正向电压 (Vf)：通常在 2.8V - 3.2V 之间（@350mA）。
- 光视角：通常为 115° - 130°，适合二次光学透镜设计。
- 热阻：极低，通常在 2 - 4 °C/W，利于热量快速导出。
- 基板材料：氧化铝 (Al2O3) 或氮化铝 (AlN) 陶瓷，绝缘且导热。
详细电气特性与光电参数分析 (Electrical & Optical Characteristics)
在深入工程设计前，我们需要像外科医生一样剖析 XP 3535 的电气特性。这部分直接决定了你的驱动电源选型和电路设计是否合理。
正向电压 (Vf) 与电流的非线性关系

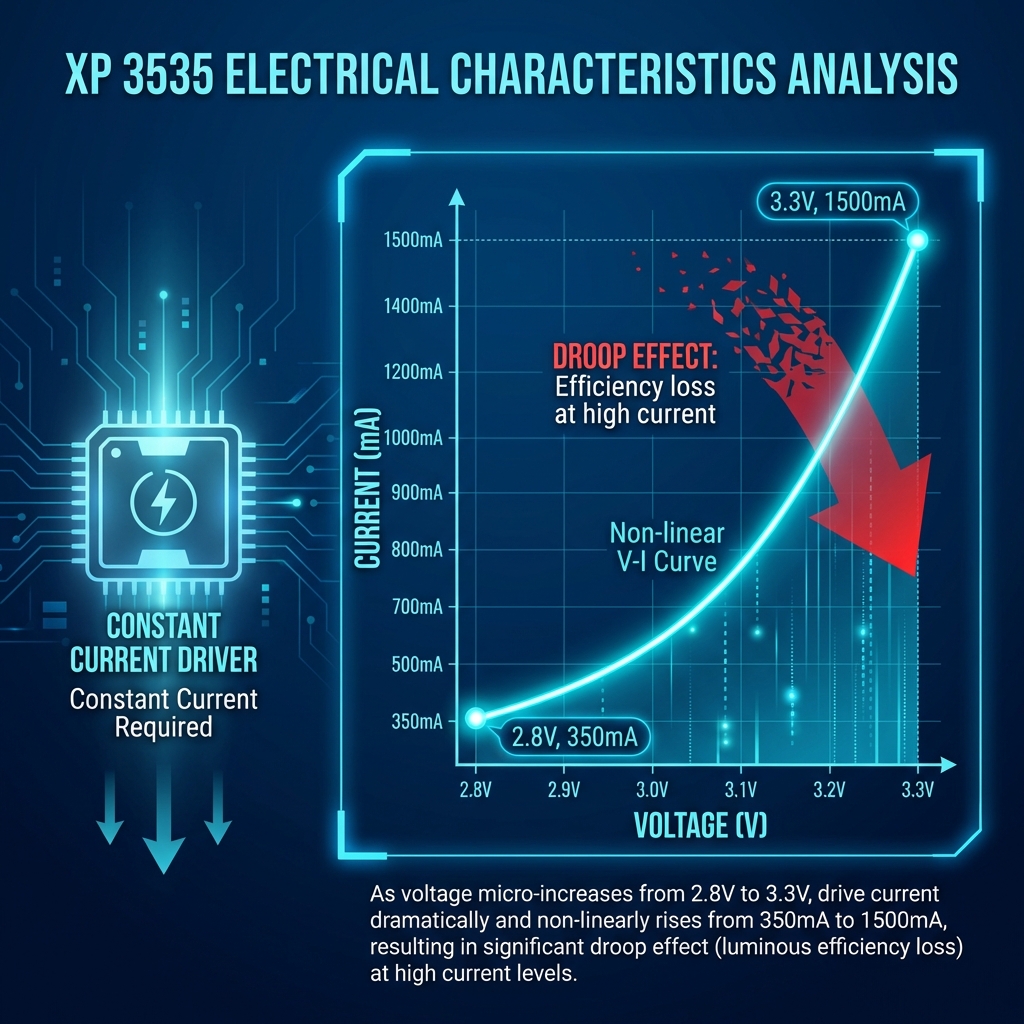

LED 并不是一个线性负载。当你查看 V-I 曲线（电压-电流特性图）时，你会发现电压的微小变化会导致电流的剧烈波动。对于 XP 3535 而言，通常在 2.7V 时开始导通，而在 3.0V 到 3.3V 之间达到其额定工作状态。
这意味着你不能简单地用恒压源来驱动它。必须使用恒流驱动（Constant Current Driver）。如果在设计中电压波动超过 0.1V，电流可能会成倍增加，导致结温瞬间升高，缩短寿命。
光效 (lm/W) 与“光效下降” (Droop) 现象
虽然 Datasheet 上通常标称 350mA 下的光效可能高达 160 lm/W，但请注意相对光输出曲线。随着驱动电流从 350mA 增加到 1000mA，光效并不会线性增加，反而会下降。这就是著名的“Droop”效应。
据实验室实测数据表明，当 XP 3535 LED 的驱动电流增加到额定值的 200% 时，其发光效率通常会下降 15% - 20%。这意味着在大电流下，更多的电能转化为了热能，而非光能。
反向电流与静电防护 (ESD)
虽然 XP 3535 内部通常集成了齐纳二极管用于 ESD 防护（通常可抗 2000V - 8000V），但反向电压（Vr）通常限制在 5V 以内。千万不要试图给它施加高反向电压，否则会瞬间击穿 PN 结。
XP 3535 的封装结构与材料工艺 (Package & Material)
为什么 XP 3535 能成为大功率领域的王者？秘密全在“骨架”里。这不仅仅是一个尺寸标准，更是一套材料科学的组合拳。
陶瓷基板 vs EMC 支架

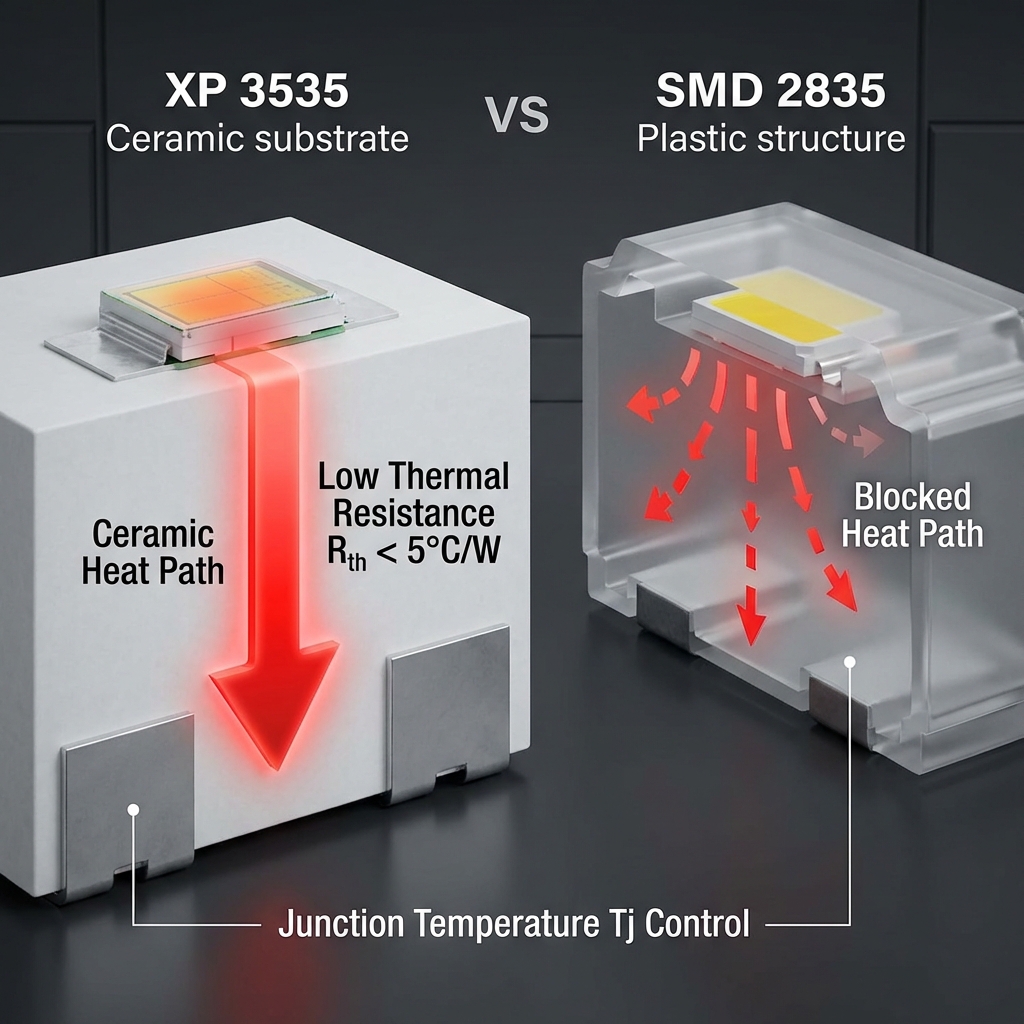

普通的 2835 灯珠使用的是 PPA 或 EMC 塑料支架，这些材料导热系数低，且容易老化变黄。而 XP 3535 采用的是陶瓷基板。陶瓷不仅绝缘性能好（无需在散热盘下做绝缘层），而且导热系数极高。
比如恒彩电子生产的 1-5W 陶瓷系列，就是利用了陶瓷基板的高导热特性，使得热量能从芯片直接传导至 PCB 焊盘，中间没有热阻巨大的绝缘层阻隔。这种结构让它能承受比塑料支架高得多的功率密度。
硅胶透镜技术
封装顶部的透明半球体是模塑硅胶。它的作用不仅是保护芯片和金线，更重要的是进行初步的光学提取。高质量的硅胶在高温（150°C）和强蓝光辐射下，几万小时也不会变黄。
提示：在进行 SMT 贴片时，吸嘴必须选取特定设计的胶木吸嘴或软胶吸嘴，且只能吸取透镜周围的平坦区域，绝对严禁按压硅胶透镜顶部，否则会导致金线断裂（死灯）。
热管理与散热性能评估 (Thermal Management)
对于大功率 LED 来说，热是最大的敌人。如果你看不懂热学参数，你的灯具可能刚开始很亮，但两个月后就暗了一半。
结温 (Tj) 与热阻 (Rth)
结温 (Junction Temperature, Tj) 是芯片核心发光区的温度。Datasheet 通常规定最大 Tj 为 150°C。但为了保证 50,000 小时的寿命，我们通常建议将 Tj 控制在 85°C - 105°C 之间。
热阻 (Rth j-sp) 是指从芯片结到焊盘（Solder Point）的热阻力。XP 3535 的优势在于其热阻极低。计算公式很简单：Tj = Tsp + (Rth x Power)其中 Tsp 是焊盘温度（可以用热电偶测得）。如果你发现 Tsp 只有 60°C，但功率很大且热阻很高，芯片内部可能已经烧糊了。
溫度对光输出的影响
温度升高，LED 会变暗。这在技术参数中称为温度降额曲线。通常在 85°C 时，光输出只有 25°C 时的 85% - 90%。做光学模拟时，千万别按冷态流明值来计算，一定要代入热态系数。
如果您正在处理复杂的多波段应用，例如红外与白光组合，热管理会变得更加复杂。您可以参考这篇关于3535双色LED如何实现红外与白光的独立控制？的文章，里面涉及了更精细的热控制逻辑。
光谱分布与色彩质量 (Color & Spectral Distribution)
光不仅仅是“亮不亮”，更在于“准不准”。
色温范围 (CCT) 与显色指数 (CRI)
XP 3535 覆盖了从 2700K（暖白）到 6500K（冷白）的全色温段。恒彩电子的 3535 系列甚至涵盖了 RGB、RGBW、紫罗兰等全光谱。对于 CRI（显色指数），通常有 Ra70、Ra80、Ra90 三个等级。注意：CRI 越高，光效通常越低，因为荧光粉吸收了更多蓝光能量来补充红光成分。
Bin 区划分标准 (Binning)
这是很多新手最头疼的地方。LED 生产出来时，光色和电压是不一致的。工厂会根据 ANSI 标准，将它们分在不同的“篮子”（Bin）里。
- 色容差 (SDCM)：高要求的工程通常要求 3-Step (3阶) 或 5-Step (5阶) MacAdam 椭圆分 Bin。这意味着人眼几乎无法察觉同批次灯珠之间的色差。
光谱功率分布图 (SPD)
这是一张波长与强度的曲线图。对于白光 LED，你会看到 450nm 处有一个蓝光峰值，以及 500-700nm 处的一个宽阔的荧光粉激发峰。
XP 3535 与同类 LED 封装技术对比 (Technical Comparison)
没有最好的 LED，只有最适合的 LED。让我们看看 XP 3535 在家族中的定位。
| 特性参数 | XP 3535 (陶瓷) | SMD 2835 (PCT/EMC) | SMD 5050 (EMC) |
|---|---|---|---|
| 功率范围 | 1W - 5W (高功率) | 0.2W - 1W (中功率) | 1W - 5W (多芯片) |
| 热阻 | 极低 (< 5°C/W) | 中等 (15-30°C/W) | 低 (6-10°C/W) |
| 可靠性 | 极高 (耐恶劣环境) | 中等 (户内为主) | 高 |
| 光斑控制 | 极佳 (点光源) | 散射光 | 较散 (多发光点) |
| 主要应用 | 路灯、车灯、工矿灯 | 灯管、面板灯、灯带 | 泛光灯、景观亮化 |
如果你需要更详细的竞品参数作为参考基准，可以查看瑞丰3535灯珠参数(详细技术规格)，通过对比不同品牌的数据，你能更清晰地理解规格书中的细微差异。
工程应用指南：驱动与焊接 (Application Engineering)
拿到了好灯珠，还得有好的工艺才能发挥它的性能。
回流焊 (Reflow Soldering) 曲线
陶瓷基板虽然耐热，但内部的金线和固晶胶对温度冲击很敏感。
- 推荐锡膏：SAC305 (无铅高温锡膏)。
- 峰值温度：建议控制在 240°C - 260°C 之间，且保持时间不超过 10 秒。
- 升温斜率：必须控制在 1-3°C/秒。升温太快，陶瓷基板可能会因为热冲击而产生微裂纹，导致气密性失效。
钢网设计 (Stencil Design)
为了保证散热焊盘（中间那个大块的）没有气泡空洞（Void），钢网开口设计非常有讲究。
- 建议不要开成一整块大方孔。
- 田字格或井字格开口设计更有利于回流焊时气体的排出，减少空洞率。
行业专家指出：“对于大功率陶瓷 LED，散热焊盘的焊锡覆盖率必须超过 85%，空洞率应控制在 15% 以下，否则在大电流工作时，局部热点会导致芯片快速光衰。”
可靠性测试与认证标准 (Reliability & Standards)
如何证明这颗灯珠能用 5 年？看以下两个测试报告：
LM-80 与 TM-21
- LM-80：这是一份长达 6000 到 10000 小时的实测报告，记录了 LED 在不同温度（如 55°C, 85°C, 105°C）下的光衰情况。
- TM-21：这是一个推算公式，利用 LM-80 的数据，推算出 LED 达到 L70（光通量维持率 70%）时的理论寿命。如果 Datasheet 上敢写寿命 > 50,000 小时，一定是基于 TM-21 推算的。
抗硫化性能
在路灯或化工厂照明中，空气中的硫会腐蚀镀银层，导致 LED 变黑死灯。XP 3535 陶瓷封装由于气密性好，且很多采用了镀金或特殊合金材料，天然具备较强的抗硫化能力。
技术规格常见疑问解答
Q: XP 3535 的最大瞬时脉冲电流是多少？通常是额定电流的 2-3 倍，但这取决于脉冲的占空比（Duty Cycle）和频率。必须查阅 Datasheet 中的“Maximum Ratings”部分，且不能长时间维持。
Q: 如何通过外观区分陶瓷 3535 和仿陶瓷 PPA 3535？看侧面和底部。陶瓷基板通常是白色的，质感坚硬像石头；而 PPA/EMC 塑料支架侧面通常有合模线，且质感更像塑料。此外，陶瓷敲击的声音更清脆。
Q: XP 3535 支持手工焊接吗？极度不推荐。因为陶瓷基板散热太快，烙铁的热量会瞬间被吸走，导致虚焊。如果必须手工焊，需要使用恒温加热台预热基板到 100°C 左右。
XP 3535 LED 的技术综述
XP 3535 LED 凭借其高可靠的陶瓷封装、优异的热学特性以及灵活的驱动能力，依然是 B 端专业照明市场的首选方案。无论是追求极致光效的道路照明，还是需要精准控光的景观亮化，深入解读其 Datasheet 中的每一项参数——从 V-I 曲线到热阻数据——都是确保工程设计万无一失的关键。
掌握这些数据背后的物理意义，你就不再只是在挑选一个零件，而是在构建一个稳定、高效的光学系统。
