LED封装不仅仅是给芯片穿一件“保护衣”，它是决定光效、散热和寿命的核心工艺，而引线键合（Wire Bonding）则是这条生命线上的“神经中枢”。简单的说，LED封装就是将微小的LED芯片固定、连接电路并密封的过程，而引线键合则是利用细金属线（如金线）实现芯片与外部引脚的电气连接。
我在产线上盯过无数个日夜，亲眼见过仅仅是因为键合线弧度差了微米级别，或者胶水配比由于温差产生波动，整批灯珠的光衰表现就天差地别。对于很多刚接触这个领域的工程师或者采购来说，看懂这些微观世界的工艺细节，其实就是看懂了产品的质量底线。这篇文章不谈虚的，我们就聊聊这里面的门道。
- 核心功能：封装的主要目的是保护芯片、提高光取出效率以及解决散热问题。
- 关键步骤：引线键合是电气连接的关键，最常用的材料是99.99%的纯金线。
- 工艺难点：固晶层的厚度控制直接影响散热，太厚热阻大，太薄粘接不牢。
- 材料差异：铜支架比铁支架散热好，但成本更高；金线比铜线延展性好，更耐腐蚀。
- 失效风险：封装气密性不足会导致硫化发黑，直接导致“死灯”。
- 终端应用：接线端子的质量决定了模组安装后的接触电阻，影响整灯稳定性。
什么是LED封装与引线键合？核心定义与技术价值

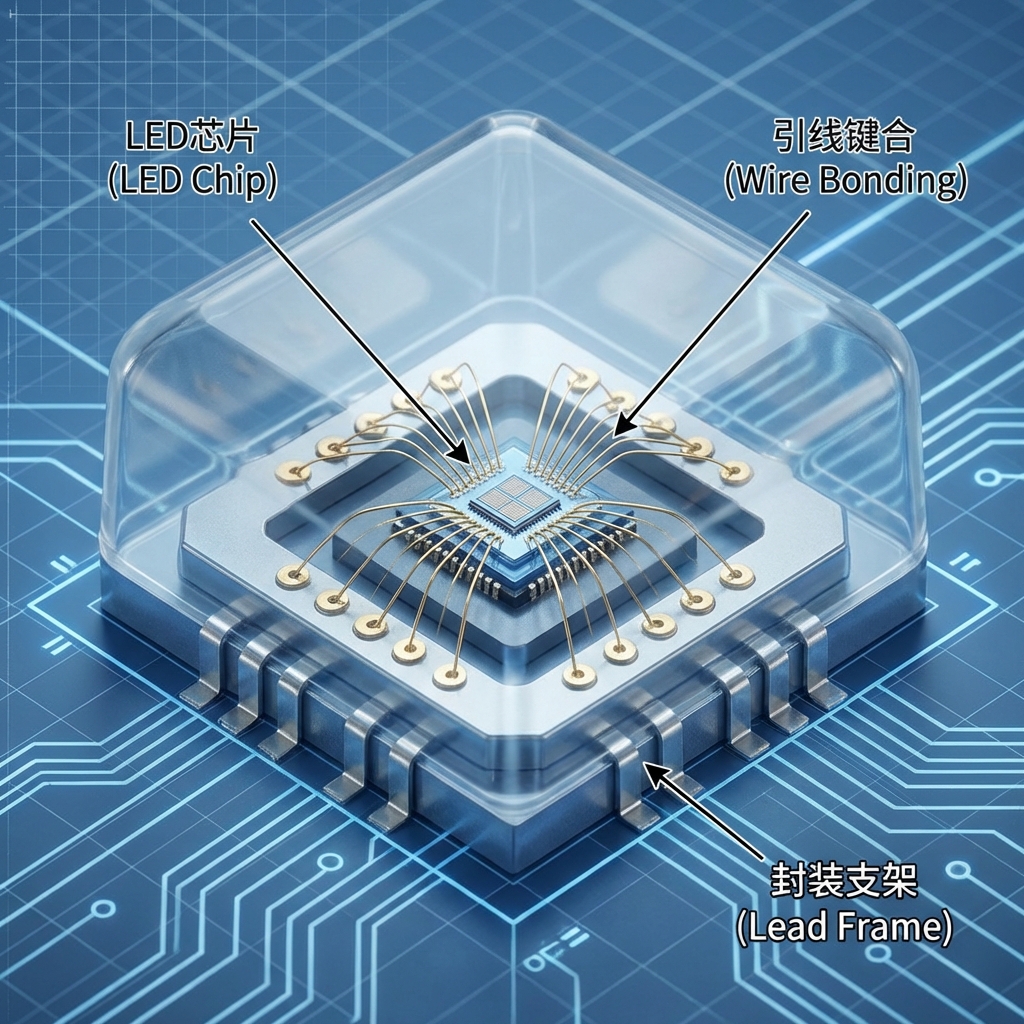

我们要先搞清楚一个概念，裸露的LED芯片是非常脆弱的。它怕湿气、怕静电、更怕物理撞击。LED封装在工程定义上，就是通过物理和化学手段，为LED芯片提供一个稳定工作的“房子”。这个房子不仅要防风雨（气密性），还得能把家里产生的热量散出去（散热通道），最重要的是要把光透出来（光输出）。
而引线键合（Wire Bonding），就是这个房子里的“电线布局”。芯片本身是不带引脚的，我们需要用极细的金属线，通过热、压力或超声波能量，把芯片上的电极区和支架上的引脚区焊接起来。
专家指出：超过 70% 的LED早期失效（死灯）案例，其根源都可以追溯到封装环节的引线键合不良或封装材料的热膨胀系数不匹配。
如果封装技术不过关，你买到的芯片再好，光效也出不来，甚至用不了几百个小时就会因为热量堆积而光衰严重。这也是为什么像恒彩电子这样拥有二十年封装背景的企业，会如此强调全自动精密设备的重要性。
详解LED封装工艺全流程：从固晶到测试
要把一颗沙粒大小的芯片变成发光的灯珠，流程比想象中复杂。每一个环节都有严格的参数控制。
- 固晶（Die Attach）：这是第一步。机器臂吸取LED芯片，将其放置在涂有导电胶或绝缘胶的支架指定区域。这个步骤最看重位置精度，偏一点点，后面的线就焊不准。
- 引线键合（Wire Bonding）：这是重头戏。利用金线或铜线，建立芯片与支架引脚的电气通道。你可以把它想象成微观世界的“电焊”。
- 封胶与烘烤：把调配好的荧光粉胶水点入支架杯中。这一步决定了光的颜色和色温。关于这部分的详细技术背景，你可以参考 关于LED封装技术,你需要知道的一切。
- 切割与分选：封好胶的LED还是一整片，需要切割成独立个体，并根据电压、亮度、颜色进行分类（Binning）。
数据显示：在现代化封装产线中，自动化设备的引入将固晶和焊线的良品率从人工时代的 92% 提升到了 99.8% 以上。
核心聚焦：引线键合（Wire Bonding）的技术原理与材料细节
引线键合看起来就是连根线，但里面的学问最大。为什么有的灯珠便宜，有的贵？很大一部分成本差在这里。
目前主流的键合方式是球焊（Ball Bonding）。过程是先在金属线末端烧个小球，压在芯片电极上（第一焊点），然后拉丝成弧形，再压在支架引脚上（第二焊点）。
键合材料大比拼
| 材料类型 | 导电率 | 延展性 | 抗氧化能力 | 成本 | 适用场景 |
|---|---|---|---|---|---|
| 金线 (Au) | 极高 | 极好 | 极强 | 高 | 高端照明、恶劣环境、高可靠性要求 |
| 铜线 (Cu) | 高 | 一般 | 较差(易氧化) | 低 | 消费类电子、成本敏感型产品 |
| 合金线 | 中等 | 中等 | 中等 | 中等 | 中端市场平衡方案 |
为什么大家还是喜欢用金线？虽然金很贵，但在微米级别的拉伸中，金的延展性最好，不容易断。铜线虽然导电也不错，但它硬，焊接时需要的压力大，容易把脆弱的芯片压裂。而且铜容易生锈，一旦封装胶体稍微透点水汽，铜线就断了。
小贴士：在做引脚式LED封装实验报告或分析失效样品时，如果你发现断点主要集中在焊点根部（塌丝），这通常是由于焊线弧度设计不合理或胶体烘烤时应力过大造成的。
常见LED封装类型技术对比：SMD、COB与DIP
市面上的LED长得千奇百怪，其实主要就分这几类。
SMD封装（表面贴装）
这是目前最主流的，比如大家熟悉的2835、5050、3030。它的特点是体积小、发光角度大、便于自动化贴片。恒彩电子的主力产品SMD2835和EMC3030就是这类技术的代表，非常适合做灯条、面板灯。
COB封装（板上芯片）
COB是直接把多颗芯片贴在基板上，然后整体封胶。它的优势是光密度高，看起来像一个整体的发光面，没有重影，散热也更好，因为省去了支架这个中间环节。常用于射灯和筒灯。
引脚式（DIP）封装
这就是最传统的“子弹头”形状LED，有两个长长的引脚。虽然现在照明用得少了，但在指示灯、显示屏领域还在用。它的引脚式封装流程相对简单，手动焊接方便，适合教学实验和简单电路。
关键封装材料体系对LED性能的影响分析
除了线，还有两个东西至关重要：支架和胶水。
LED引线框架（Lead Frame）：也就是我们常说的支架。好支架用的是紫铜镀银。紫铜导热快，镀银是为了反光和好焊线。如果用了铁支架，散热差，灯珠点亮一会儿就发烫，光衰极快。另外，支架的PPA塑料部分如果质量不好，回流焊高温下会发黄，直接导致灯珠变色。
封装胶水：现在主要用环氧树脂和有机硅胶。
- 环氧树脂：便宜，但硬度大，容易发黄，耐高温差。
- 有机硅胶：贵，但柔软，应力小，耐高温，抗紫外线强。高端LED基本都用硅胶。
2025年行业数据表明：采用改性有机硅胶封装的高功率LED，在 85°C 环境下的光通量维持率比传统环氧树脂封装高出 15% 以上。
LED模组的电气接口技术：接线端子与连接可靠性
封装好的灯珠做成模组后，怎么连接电源？这就涉及到了接线端子和接线柱。很多时候灯没坏，是接线接触不良了。
LED接线端子怎么用？现在的LED接线端子多为按压式或螺丝式。
- 剥线：剥去导线外皮约10mm。
- 插入：按住端子上的弹片（或松开螺丝），将裸线插入孔底。
- 固定：松开弹片（或拧紧螺丝）。
- 测试：轻轻拉一下线，确保拉不出来。
如何拆卸LED接线端子？如果是插拔式的，通常有一个小槽或压杆，用一字螺丝刀顶住那个位置，弹片就会松开，线就能拔出来了。千万别硬拽，硬拽容易把里面的金属弹片弄变形，以后就夹不紧了。
LED接口怎么接图解思路：正规的LED内部接线，红线通常接正极（+），黑线或白线接负极（-）。如果是RGB全彩灯，通常有四个引脚：R（红）、G（绿）、B（蓝）和公共端（V+）。接反了通常不会坏（LED有单向导电性），但灯不会亮。
影响LED封装良率与可靠性的工程参数
作为B端客户，看规格书时重点关注这几个参数：
- 热阻（Rth）：越低越好。代表热量从芯片传到外界的阻力。
- 气密性与防潮等级（MSL）：LED支架里的银层非常怕硫。如果环境中有硫（比如某些橡胶垫、劣质胶水），银会硫化变黑，光通量瞬间下降50%。
- 光色一致性：也就是我们常说的“落Bin”。好的封装厂能把颜色控制在3步甚至2步麦克亚当椭圆内，保证一批灯打出来颜色是一样的，没有色差。
常见问题解答
Q: 引线键合中，金线和铜线在性能上有什么具体区别？A: 金线化学性质极其稳定，不生锈，延展性好，良率高。铜线硬度高，容易损伤芯片电极，且易氧化，但价格便宜。对于高品质要求的商业照明，金线是首选。
Q: 什么是引脚式LED封装的“死灯”现象，如何预防？A: “死灯”指LED完全不亮。常见原因有：键合线断裂（开路）、芯片被静电击穿（短路）或固晶胶剥离。预防方法包括加强生产车间静电防护、优化焊线弧度和使用高品质胶水。
Q: 如何通过外观判断LED封装工艺的质量好坏？A: 可以用放大镜看。优质的封装，胶体内部无气泡，金线弧度圆润饱满且高度一致，荧光粉分布均匀无沉淀，支架引脚无氧化发黑痕迹。
Q: LED接线盒与普通接线端子在应用上有什么不同？A: 接线盒通常是一个封闭的盒子，起到防水、防尘和保护端子的作用，适合户外或有安全要求的环境。普通接线端子只是起连接作用的元件，通常安装在灯具内部或接线盒内。
不管是选择SMD还是COB，不管是金线还是合金线，LED封装与引线键合的核心逻辑永远是“稳定”二字。对于企业而言，选择像恒彩电子这样具备独立实验室和精密设备的合作伙伴，本质上是在为产品的长期可靠性买单。希望这篇文章能帮你从微观的封装工艺，看透宏观的产品质量。
