很多刚开始接触LED工程的朋友，在面对5050 RGB灯珠时都会有个误区，觉得只要把正负极接通就行了。但我这些年在实验室摸爬滚打，见过太多因为忽略了R（红）、G（绿）、B（蓝）三色电压差异，导致灯带发热不均甚至直接烧毁芯片的案例。尤其是当你需要自己设计PCB或者手动焊接灯条时，弄懂5050的内部逻辑和串联规则，比什么都重要。
简单来说，5050 RGB灯珠的串联接法核心在于根据红光（Red）与蓝绿光（Blue/Green）不同的正向电压（Vf），分别配置合适的限流电阻，并将它们按照“共阳”或“共阴”的逻辑接入电路。 如果你正在为如何连接12V电源或计算电阻而发愁，这篇文章会把我们在恒彩电子研发实验室里常用的标准告诉你，帮你避开那些昂贵的“坑”。
以下是关于5050 RGB灯珠接线的几个关键要点：
- 引脚识别：5050灯珠有6个引脚，通常带有缺口标记的一侧为正极（或负极，需看具体规格书）。
- 电压差异：红色芯片电压（约2.0-2.2V）通常低于绿、蓝芯片（约3.0-3.2V），串联时必须独立计算电阻。
- 回路设计：接入12V电源时，通常采用“3颗串联+限流电阻”为一组的回路设计。
- 散热管理：串联电路中电流恒定，但要防止因电阻选型过小导致的过流发热。
- 控制方式：通常使用PWM控制器连接R、G、B三个回路来实现混色调光。
- 焊接注意：6脚位距离较近，手工焊接需注意防连锡，回流焊需控制温度曲线。
快速解析：5050RGB灯珠串联的核心逻辑与电气原理
首先我们要搞清楚，为什么我们首选“串联”或者“混联（先串后并）”而不是单纯的并联。在工程应用中，LED是电流驱动型器件，串联电路最大的好处是流过每一颗灯珠的电流都是一样的。这意味着，哪怕你这一串有10颗灯珠，它们的亮度也会保持高度一致，不会出现“排头亮，排尾暗”的尴尬情况。

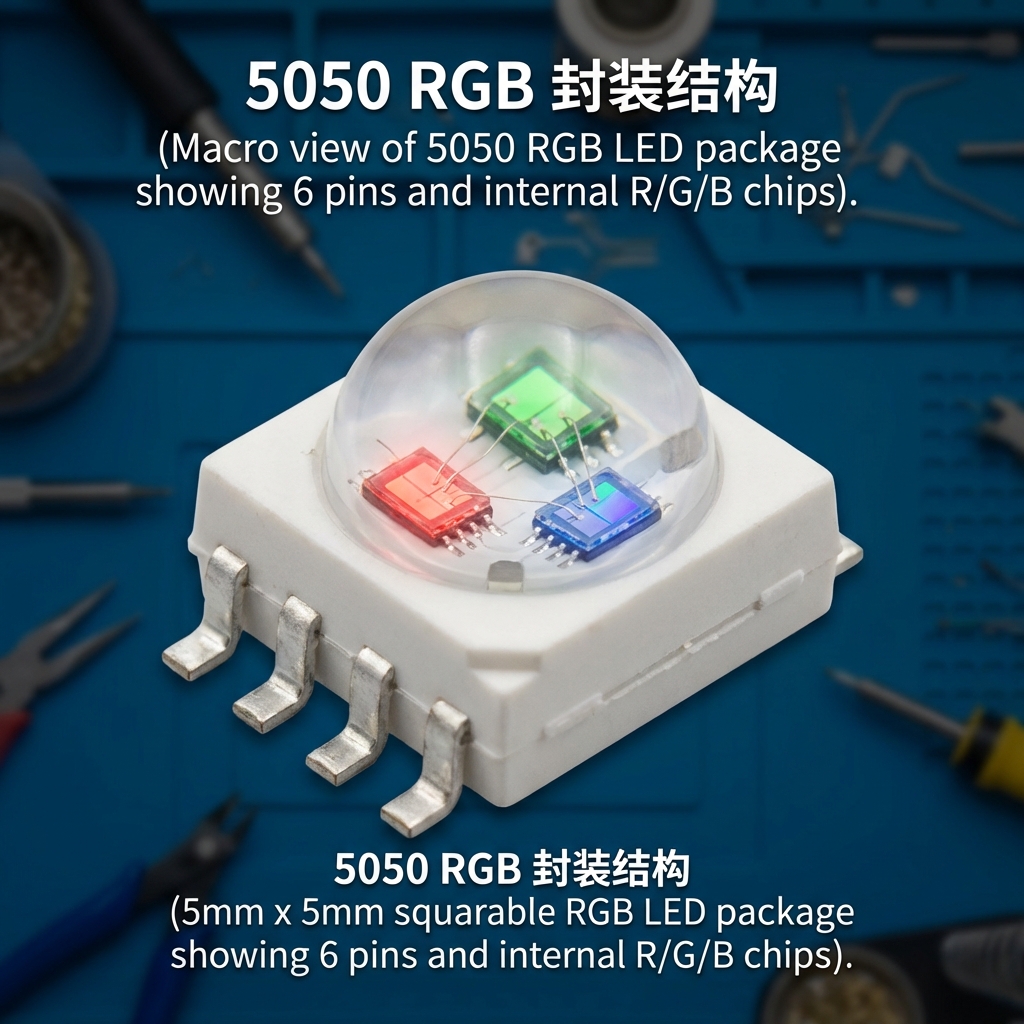

但是，5050 RGB灯珠比较特殊。它这一个小小的5mm x 5mm的封装里，其实封进了3颗独立的芯片（红、绿、蓝）。这就好比你把三个不同脾气的小灯泡装在了一个盒子里。
行业技术观点： 5050封装结构的优势在于其“独立回路”设计。虽然外观是一个整体，但R、G、B三个颜色在电气上是完全隔离的。这意味着你可以把红光串成一路，绿光串成一路，互不干扰。这种灵活性是它至今仍是B2B商业照明主流选择的原因。
你需要特别注意的是电压配比。如果你直接把红光和蓝光串在同一个回路上不加区分，因为红光的启动电压低，它会抢先“吃”掉电流，结果就是红光过亮发烫，而蓝光可能还没亮起来。所以，分色串联是必须遵守的铁律。

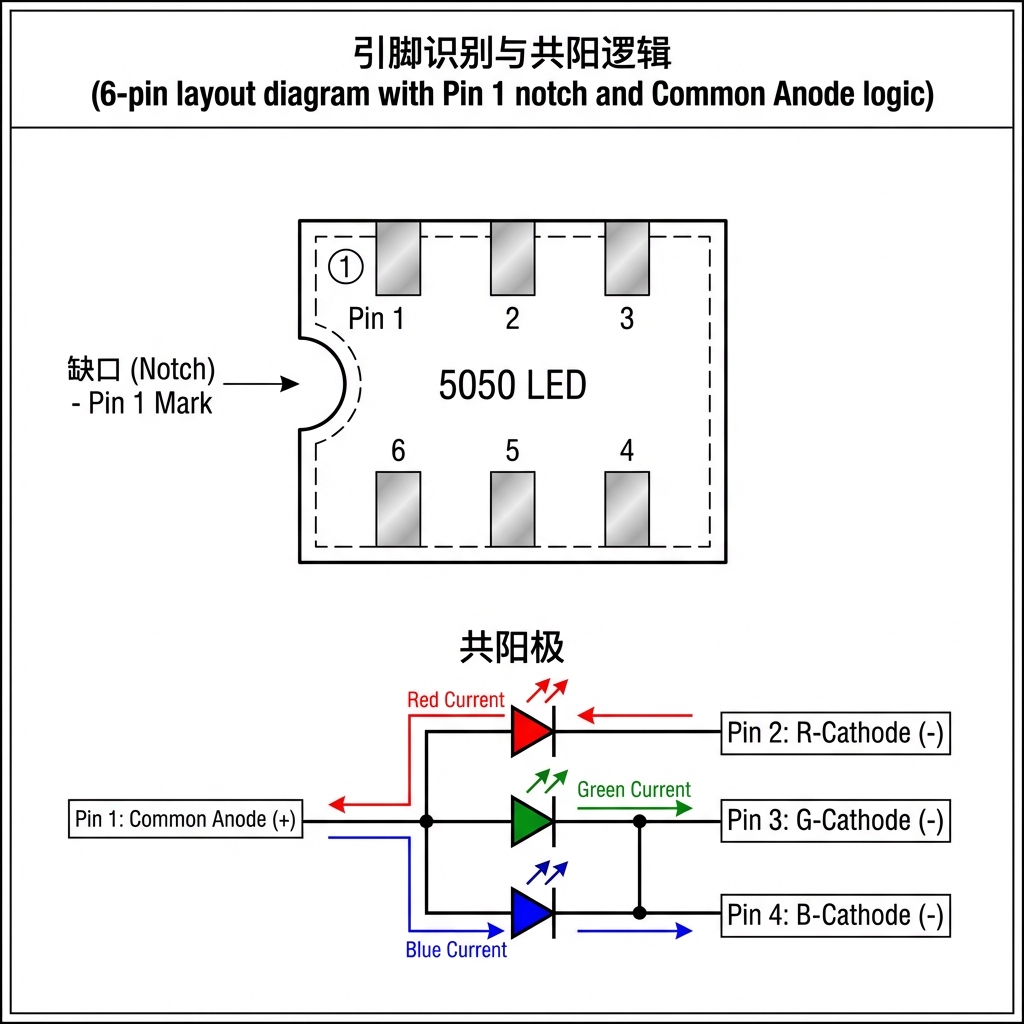

5050RGB灯珠6脚引脚定义与接线图解
拿到一颗5050 RGB灯珠，最让人头大的就是那6个长得一模一样的引脚。如果你接反了，轻则不亮，重则直接击穿芯片。
通常在灯珠的一个角上会有一个小小的缺口（Notch），这通常是Pin 1的标记。对于大多数标准的5050 RGB灯珠：
- 缺口侧通常定义为RGB三个芯片的负极（如果是共阳型）。
- 对面侧则是对应的三个正极。
- 当然，具体的定义必须参考该批次的规格书，因为不同厂家的定义可能完全相反。
共阳极（Common Anode）接法是目前市场上最常见的。这种接法是将三颗芯片的正极（Anode）在内部或者PCB板上连接到一起，接到电源的正极（V+）；而R、G、B的负极（Cathode）则分别拉出来，接到控制器的R、G、B接口上。
如果你想了解更基础的图文教程，可以参考这篇详细的 5050灯珠接法(5050灯珠怎么接)，里面有针对初学者的步骤分解。
在设计6脚串联布线图时，你需要画出三条平行的“串联线”。第一条线串联所有的红光引脚，第二条串联绿光，第三条串联蓝光。每一条线的末端，都要预留电阻位。
关键技术参数：5050RGB灯珠电流电压规格与计算
做电路设计，不能靠猜。作为恒彩电子的技术人员，我建议大家在动手前，先要把几个核心参数烂熟于心。下面这个表是我们实验室测量的标准数据，你可以直接参考：
| 颜色参数 | 波长 (nm) | 正向电压 Vf (V) | 额定电流 If (mA) | 推荐单颗功率 (W) |
|---|---|---|---|---|
| 红色 (Red) | 620-625 | 2.0 - 2.2 | 20 (单路) / 60 (全亮) | 0.04 - 0.05 |
| 绿色 (Green) | 520-525 | 3.0 - 3.2 | 20 (单路) / 60 (全亮) | 0.06 - 0.07 |
| 蓝色 (Blue) | 460-465 | 3.0 - 3.2 | 20 (单路) / 60 (全亮) | 0.06 - 0.07 |
重点来了：电阻怎么算？
假设你要用12V直流电源，采用3颗灯珠串联的方案。
红色回路电阻计算：12V电源减去3颗红灯的电压（2.0V x 3 = 6.0V），剩下的6.0V电压全部都要由电阻“吃掉”。公式：
R = (12V - 6V) / 0.02A = 300欧姆。蓝/绿回路电阻计算：12V电源减去3颗蓝灯的电压（3.2V x 3 = 9.6V），剩下的2.4V由电阻承担。公式：
R = (12V - 9.6V) / 0.02A = 120欧姆。
💡 数据洞察： 我们在测试中发现，如果给红色回路也错误地使用了120欧姆电阻，流过红灯的电流将激增至40mA以上。虽然短时间内亮度爆表，但光衰速度会加快5倍，寿命从5万小时直接缩水到几百小时。
实战指南：5050RGB灯珠连接12V/24V电源的工程方案
在实际工程中，我们很少只点亮一两颗灯珠，通常都是几米长的灯带。这时候，电压的选择（12V vs 24V）就很有讲究了。
12V供电方案（最普遍）：通常采用3串1组的结构。也就是每3颗5050 RGB灯珠串联在一起，配上相应的电阻，形成一个“剪切单元”。你在市面上买的灯带，每隔5-10厘米有个剪刀口，就是这个原理。这种方案的好处是电压安全，适合家庭DIY和汽车改装。
24V供电方案（长距离工程）：如果你要做的灯条超过5米，建议使用24V。24V方案通常是6串1组。为什么长距离推荐24V？因为压降（Voltage Drop）。电流在铜箔上传输是有损耗的，电压低的时候，损耗占比大，跑到灯带尾巴可能就只剩10V了，颜色会偏红（因为红光电压低，还能亮，蓝绿光亮不起来）。24V能有效缓解这个问题。
限流电阻的选型技巧：除了阻值对，功率（Wattage）也要对。比如上面算的红色回路，电阻功率 P = I²R = 0.02*0.02*300 = 0.12W。这时候选用1/8W（0.125W）的贴片电阻就有点勉强，容易发热老化，建议选用1/4W的电阻，留有余量才安全。
常见接线错误与故障排查
接好线了，通电却发现不对劲？别慌，根据恒彩电子的售后经验，90%的问题都出在以下几个地方：
颜色偏差（混光不白）：如果你点亮全彩白色（RGB全开），发现光色偏粉或者偏青，通常不是灯珠坏了，而是电阻配比不对。如果红光太强（偏粉），说明红色回路电流过大，需要换大一点的电阻；如果偏青，说明红光电流不够。
灯珠部分死灯：如果一串灯里中间有一颗不亮，其他都亮，大概率是静电击穿或者虚焊。
- 静电：LED对静电很敏感，尤其是在干燥的冬天焊接时，务必戴静电手环。
- 虚焊：5050的引脚在底部侧面，手工烙铁很难完全接触到位，容易造成“假连接”。
整串闪烁：这通常是电源功率不足导致的。算一下你总共用了多少颗灯珠。单颗5050 RGB全亮功率约为0.24W。如果你有100颗，功率就是24W。你的电源起码要配到30W（预留20%余量），否则电源进入过载保护，就会不停重启闪烁。
进阶控制：PWM调光与控制器的连接匹配
要把5050 RGB玩出花样（比如呼吸灯、流水灯），光接电源是不行的，得上控制器。
现在的控制器基本都采用PWM（脉宽调制）技术。简单说，就是通过快速开关电源（一秒钟几千次），利用人眼的视觉暂留效应来调节亮度。
连接时的电气规范：
- 控制器通常是共阳极控制。也就是控制器的输出端会有 V+，R，G，B 四个口。V+接电源正极，R/G/B接口其实是MOS管的漏极（Drain），负责控制接地（GND）的通断。
- 一定要确认灯珠也是共阳的！ 如果你买到了共阴极的灯珠，接上这种控制器，是绝对点不亮的，甚至可能烧坏控制器的MOS管。
封装材料对电气连接稳定性的影响
作为在LED行业做了二十年的企业，我们恒彩电子深知，有时候你接法全对，灯还是坏了，那可能真不是你的锅，是灯珠本身材料的问题。
我们在独立实验室里做过大量对比测试：
- 金线 vs 铜线：高端的5050灯珠（如恒彩的部分系列）内部芯片连接使用的是99.99%纯金线。金的延展性和抗氧化性极好，耐得住冷热冲击。而廉价灯珠为了省成本用铜线或合金线，时间久了，或者电流稍微一大，连接线就容易断裂，导致“死灯”。
- 支架材质：PCT支架比普通的PPA支架更耐高温。在回流焊的高温下，PCT支架不易变形，保证了引脚和PCB板的接触稳定性。
行业专家观点： “电气连接不仅仅是外部的导线，更包括封装内部的键合工艺。在复杂的串联电路中，一颗灯珠内部的断路会导致整串灯熄灭。因此，选择高可靠性封装材料的供应商，是降低后期维护成本的最有效手段。”
常见问题解答
Q: 5050 RGB灯珠可以直接接5V电源吗？A: 可以，但不能直接串联3颗了。5V电压下，通常只能1颗1组，并且每颗都需要独立串联电阻。这种接法效率较低，电流损耗大，多用于USB供电的小灯饰。
Q: 串联过多的5050 RGB灯珠会导致什么后果？A: 最直接的后果是压降。你会发现灯带头很亮，尾巴很暗且发红。解决方法是“双端供电”或者“中间补电”，即在灯带的尾部也接上12V电源。
Q: 5050和5054 RGB灯珠在接法上有什么不同？A: 5054通常是5050的“加强版”，功率更大（可达0.5W-1W）。虽然引脚布局类似，但5054的电流需求更大，因此限流电阻必须重新计算，不能直接沿用5050的电路板，否则电阻会瞬间烧毁。
结语
掌握5050 RGB灯珠的串联接法，其实就是掌握了电压、电流与电阻之间的平衡艺术。从识别6脚引脚开始，到精确计算R/G/B不同回路的阻值，每一步都关系到最终成品的稳定性和色彩表现。
如果你是正在进行批量生产的企业用户，或者是对光色品质有高要求的工程师，除了正确的接线方法，选用一颗“体质健康”的灯珠也同样重要。毕竟，再完美的电路设计，也无法挽救一颗内部金线断裂的劣质灯珠。希望这篇指南能帮你点亮更完美的色彩！
