在我从事光电行业这十几年里，我见过无数个LED灯具失效的案例。说实话，很多时候问题并不在于芯片本身，而是在于“穿衣服”的过程——也就是封装。一颗小小的灯珠背后，藏着多少对光学、热学和材料学的极致平衡。今天，我们就抛开那些晦涩的学术名词，用大白话来聊聊白光LED封装背后的门道。
白光LED封装技术的关键是什么？
如果你正在寻找这个问题的核心答案，那么请记住，白光LED封装绝不仅仅是把芯片保护起来那么简单。它是一项复杂的系统工程，其技术的关键点主要集中在以下几个方面：
- 光效提升（光学设计）：如何让芯片发出的光，尽可能多地通过荧光粉和透镜“跑”出来，而不是被憋死在内部。
- 热管理（散热技术）：这是寿命的“生死线”。关键在于建立一条低热阻通道，把芯片工作时产生的巨大热量迅速导出去。
- 材料匹配（可靠性）：不同材料的热膨胀系数不同，如何让支架、胶水、金线在冷热冲击下不“打架”，不发生断裂或分层。
- 荧光粉配比与涂覆：这直接决定了光的颜色（色温）正不正，显色指数（CRI）高不高，以及光斑是否均匀。
- 气密性保护：防止外部的水汽、硫化物侵入，导致镀银层发黑或芯片失效。
- 制程精度控制：从固晶到焊线，微米级的误差都可能导致整批产品的报废。
💡 专家观点：白光LED的性能，30%取决于上游芯片，70%取决于中游的封装工艺。没有好的封装，再好的芯片也发挥不出应有的光效，寿命更是会大打折扣。
白光LED封装的基本原理与发光机制
要理解封装技术，首先得知道这白光是怎么来的。其实，LED芯片本身大部分是不发白光的（通常是蓝光）。

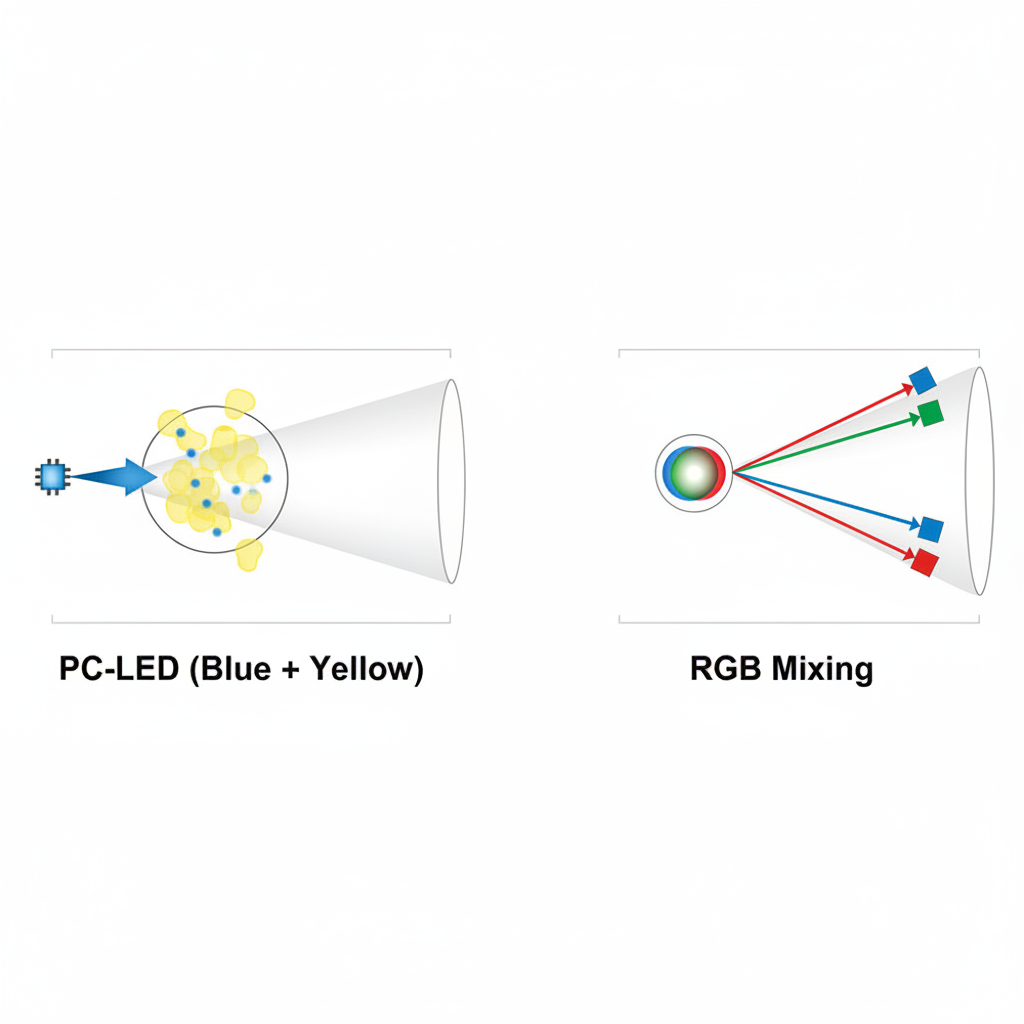

目前市场上最主流、应用最广的白光实现路径，是“蓝光LED芯片 + 黄色荧光粉”（PC-LED）。简单来说，就是在一个发射蓝光的半导体芯片上，涂上一层黄色的荧光粉。蓝光激发荧光粉发出黄光，剩下的蓝光透射出来，黄光和蓝光在人眼中一混合，就变成了白光。
除了这种方式，还有一种多芯片混光技术（RGB/RGBW）。它是通过红、绿、蓝三色芯片封装在一起，通过调节电流比例混合出白光。这种方式色彩控制更灵活，但成本高，且三色芯片的光衰速度不一样，控制起来那是相当麻烦。

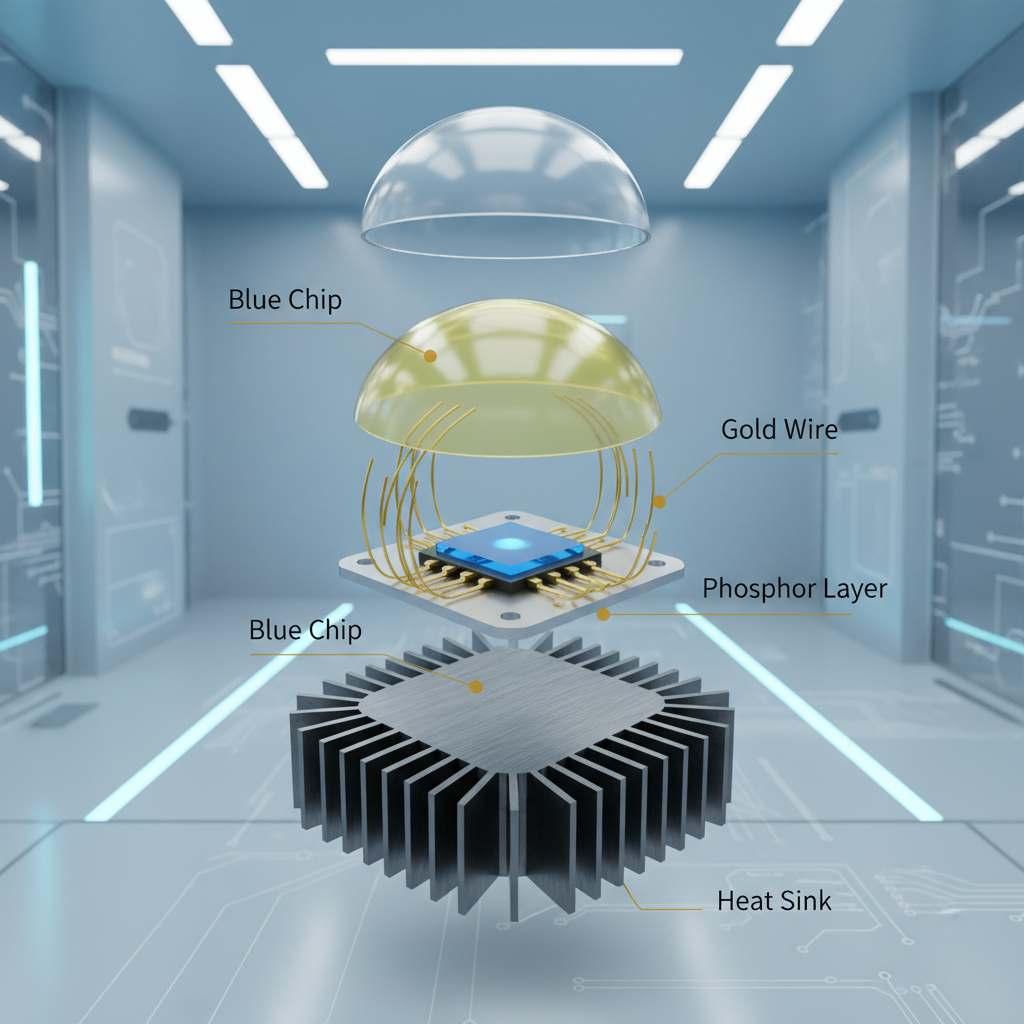

封装结构在这里起到了三个核心作用：
- 电气互连：给芯片供电，把微小的电极引出来。
- 机械保护：芯片非常脆弱，封装壳体就像盔甲一样保护它不受物理损伤。
- 光输出控制：通过透镜或反光杯的设计，决定光是聚在一起射出去，还是散开照亮一片。
深度拆解：白光LED封装的全流程工艺
一颗高品质的白光LED灯珠诞生，需要经历如手术般精密的流程。对于寻找led灯珠封装厂家的采购商来说，了解这些流程有助于判断工厂的技术实力。
1. 固晶 (Die Bonding)
这是地基。机器手臂将LED芯片吸起，贴在涂有导电胶或绝缘胶的支架上。
- 关键点：胶水的量要控制得极好。少了，粘不牢或者散热不好；多了，胶水爬到芯片侧面，会挡光。现在高端工艺常采用共晶焊接，散热效果比传统银胶好得多。
2. 焊线 (Wire Bonding)
这是搭桥。用极细的金属线（通常是金线，也有铜线或合金线）连接芯片电极和支架引脚。
- 关键点：金线导电性好、抗氧化强，但贵。铜线便宜但容易氧化，硬度大容易把芯片打裂。恒彩电子等一线大厂在高端产品上坚持使用高纯度金线，就是为了确保在极端环境下的可靠性。
3. 荧光粉点胶 (Dispensing)
这是“调色”。将荧光粉和胶水混合，点涂在芯片上。
- 关键点：这是最难的一步。胶量多了色温偏低（偏黄），少了色温偏高（偏蓝）。而且还要保证荧光粉沉淀均匀，否则发出的光会出现“黄圈”现象，非常难看。
4. 分光分色与测试
这是选拔。生产出来的灯珠，参数肯定有差异。通过高速测试机，把电压、亮度、色温相近的灯珠挑出来分在同一个Bin（档位）里。这样客户拿到的一盘料，颜色才会一致。
白光LED封装技术的三大核心技术难点与对策
在B端客户的实际应用中，往往会遇到死灯、光衰快等问题。这些痛点背后，其实对应着封装技术的三大难点。
难点一：热管理挑战（散热）
LED虽然被称为冷光源，但实际上它只有不到40%的电能转化为光，剩下60%以上都变成了热。如果这些热散不出去，芯片结温升高，亮度会急剧下降，寿命也会缩短。
- 对策：降低热阻（Rth）。封装厂通过优化支架材料（如使用铜基板）、改进固晶胶（使用高导热银胶）以及优化内部结构，打通一条“高速散热公路”。
难点二：出光效率（LEE）优化
光子在芯片内部产生后，很容易因为折射率的差异被“反弹”回去，最后被材料吸收变成热量。
- 对策：这就需要精妙的光学设计。比如使用高折射率的封装胶水，或者在支架杯内壁做高反射镀层。透镜的曲率设计也至关重要，好的透镜能把光“拔”出来。
难点三：气密性与抗老化
LED灯珠最怕硫和水。空气中的硫会通过硅胶缝隙钻进去，把里面的镀银层硫化变黑，导致亮度暴跌（死灯）。
- 对策：选择高品质的封装胶水至关重要。目前主流采用有机硅（Silicone），它的耐候性、抗紫外线能力比传统的环氧树脂强得多，而且不易发黄。
📊 行业数据： 根据 Research and Markets 的预测，2025年白光LED产业将保持年均10%的增长率。而在所有失效案例中，因热管理不当导致的光衰和死灯占比超过 55%。
决定性能的基石：白光LED封装材料详解
俗话说“巧妇难为无米之炊”，材料的选择直接决定了LED的档次。
封装胶水：环氧树脂 vs. 有机硅
早期的LED多用环氧树脂，便宜但容易老化发黄。现在的中高端白光LED，几乎清一色使用有机硅。虽然成本高，但它耐高温、透光率高，长期使用不发黄。

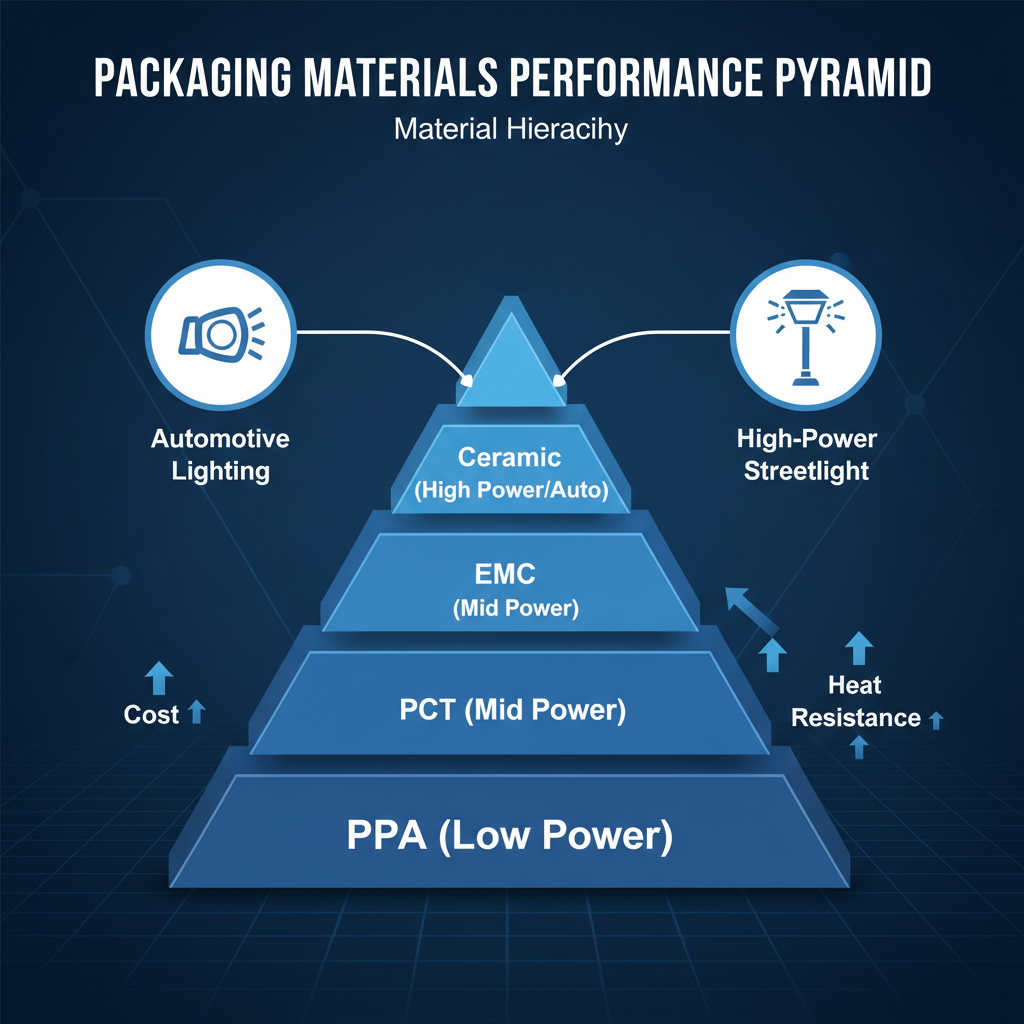

支架与基板材料：PPA、PCT、EMC与陶瓷
这是承载芯片的“底座”。不同的功率，必须用不同的底座。
| 材料类型 | 耐热性 | 成本 | 典型应用 | 备注 |
|---|---|---|---|---|
| PPA | 一般 | 低 | 低功率指示灯 | 怕高温，大电流下易发黄 |
| PCT | 较好 | 中 | 中功率照明 (如2835) | 性价比高，目前照明主流 |
| EMC | 优异 | 较高 | 中大功率 (如3030) | 热固性材料，耐高温抗UV极强 |
| 陶瓷 | 极佳 | 高 | 大功率/车灯/路灯 | 导热最好，绝缘性好，适合恶劣环境 |
荧光粉技术
要想显色指数（CRI）高（比如Ra>90，甚至Ra>97），就需要添加红色荧光粉。但这会牺牲一部分亮度。如何在高显指和高光效之间找到平衡点，是各家封装厂的配方机密。
主流白光LED封装形式的技术对比 (SMD vs. COB)
在采购时，你经常会听到SMD和COB这两个词。它们代表了两种完全不同的封装思路。
SMD封装（Surface Mounted Devices）比如常见的2835、5050、3030灯珠。它们是把芯片封装成一个独立的颗粒，再贴到线路板上。
- 优势：标准化程度高，生产效率极高，散热相对独立，维修方便（坏一颗换一颗）。
- 适用场景：灯管、球泡灯、灯带、面板灯。
COB封装（Chip on Board）这是把多颗芯片直接集成封装在同一块基板上，看起来像一块发光的“面”。
- 优势：光密度极高，发光面均匀无重影（这是商业照明最看重的），热阻更低（因为少了一层支架）。
- 适用场景：射灯、筒灯、轨道灯、高杆灯。
💡 实用建议： 如果你的项目追求光的柔和度和中心光强（比如博物馆照明或高端店铺），首选COB。如果追求成本控制和均匀的大面积铺光（比如办公室平板灯），SMD是更好的选择。
市场应用与未来趋势
白光LED的应用早已不局限于普通的家庭照明。在2025年及未来，我们看到几个明显的高端化趋势：
- 全光谱照明：模拟太阳光光谱，减少蓝光危害，这对荧光粉的激发技术提出了极高要求。恒彩电子等企业已经推出了类似太阳光光谱的健康照明系列产品。
- 汽车照明：要求LED必须通过严苛的AEC-Q102认证，耐高温、抗震动。陶瓷基板封装在这里大放异彩。
- Mini/Micro LED背光：为了实现更好的显示效果，LED封装尺寸正在向微米级缩小，这对封装设备的精度是巨大的挑战。
常见技术疑问解答
Q: 为什么有些白光LED用久了颜色会变？（色漂移）A: 这通常是因为封装胶水老化发黄，或者荧光粉受潮失效导致的。工艺上需要严格控制胶水的配比和烘烤固化时间，使用抗硫化能力强的材料可以有效避免。
Q: 如何判断一家封装厂的技术实力？A: 别只看价格。要去看看他们的实验室（有没有冷热冲击试验箱、恒温恒湿箱），看看他们用的焊线机是不是进口的高精密设备，以及他们对良率的控制标准（比如色容差是控制在3阶还是5阶）。
Q: 大功率白光LED为什么首选陶瓷基板？A: 陶瓷的热膨胀系数与LED芯片非常接近，受热时不会把芯片“拉”坏。而且陶瓷本身绝缘又导热，是处理大功率高热量的最佳选择。
选择合适的工艺，就是选择产品的未来
聊了这么多，你会发现白光LED封装技术其实就是在光、热、电、机四个维度上做“走钢丝”般的平衡。
无论是选择SMD还是COB，无论是追求极致的流明效率还是完美的显色指数，核心都在于材料的科学搭配与制程的精密控制。对于B端采购者而言，找到像恒彩电子这样拥有独立实验室、核心团队源自光学研究院背景的合作伙伴，往往比单纯比较单颗灯珠的价格更有价值。因为在LED的世界里，稳定性和可靠性，才是最昂贵的“参数”。
