ALN真空技术是一种结合了氮化铝（Aluminum Nitride, AlN）优异导热性与高精密真空工艺的先进制造技术，主要用于解决大功率电子元器件（特别是LED和功率半导体）的散热和绝缘难题。简单来说，就是在真空环境下，利用物理或化学方法将氮化铝材料制备成高致密度的基板或薄膜，从而让电子设备在“冷静”的状态下高效运行。
在这个行业摸爬滚打了这么多年，我见过太多因为散热处理不好而“英年早逝”的高端LED产品。很多时候，大家只关注芯片本身，却忽略了那个承载芯片的“地基”。这就是为什么我和团队总是强调，对于高功率封装来说，ALN材料配合真空工艺，几乎是目前最理想的解决方案。它就像是给高温运作的芯片穿上了一件“空调衣”。
核心要点速览：
- 热导率极高：ALN的热导率是传统氧化铝的5-8倍，散热效率惊人。
- 真空环境至关重要：只有在真空下烧结或沉积，才能避免材料氧化，保证纯度。
- 热膨胀系数匹配：它的膨胀率和硅芯片非常接近，避免了热胀冷缩导致的开裂。
- LED寿命延展：能显著降低结温，大幅提升大功率光源的使用寿命。
- 绝缘性能优异：在高压真空环境下依然保持极低的介电损耗。
- 工艺门槛高：需要高精度的真空设备和严格的除气控制。
核心速览：什么是ALN真空技术及其工业价值？
提到ALN真空技术，很多人的第一反应可能觉得这是实验室里的东西。但实际上，它已经是大功率电子封装的“隐形冠军”。
氮化铝（AlN）是一种特殊的陶瓷材料。它最神奇的地方在于：它像金属一样善于导热，又像陶瓷一样绝缘。而在真空环境下处理这种材料，是为了彻底消除空气中的氧气和水分对材料性能的干扰。
核心痛点解决：高功率电子设备的热管理难题
随着电子设备越来越小，功率却越来越大（比如现在的UV LED或者车规级大功率灯珠），热量堆积成了一个巨大的杀手。传统的PCB板或者氧化铝基板，就像是一条狭窄的小路，热量排不出去。
而ALN真空技术构建的基板，就像是一条宽阔的高速公路。
根据2024年的LED热管理研究报告显示，应用ALN真空技术的封装方案可降低 50% 的热损失，直接提升了LED光源在极限环境下的生存能力。
关键性能指标：热导率、绝缘性与真空稳定性
在评估这项技术时，我们主要看三个指标。首先是热导率，这是硬指标；其次是绝缘性，保证电路安全；最后是真空稳定性，也就是材料在真空环境下不会分解或释放气体。
氮化铝（AlN）材料在真空工艺中的关键物理特性
为什么我们非要死磕ALN这种材料？因为它在物理特性上简直是为半导体量身定做的。
超高热导率：ALN相对于传统材料的优势

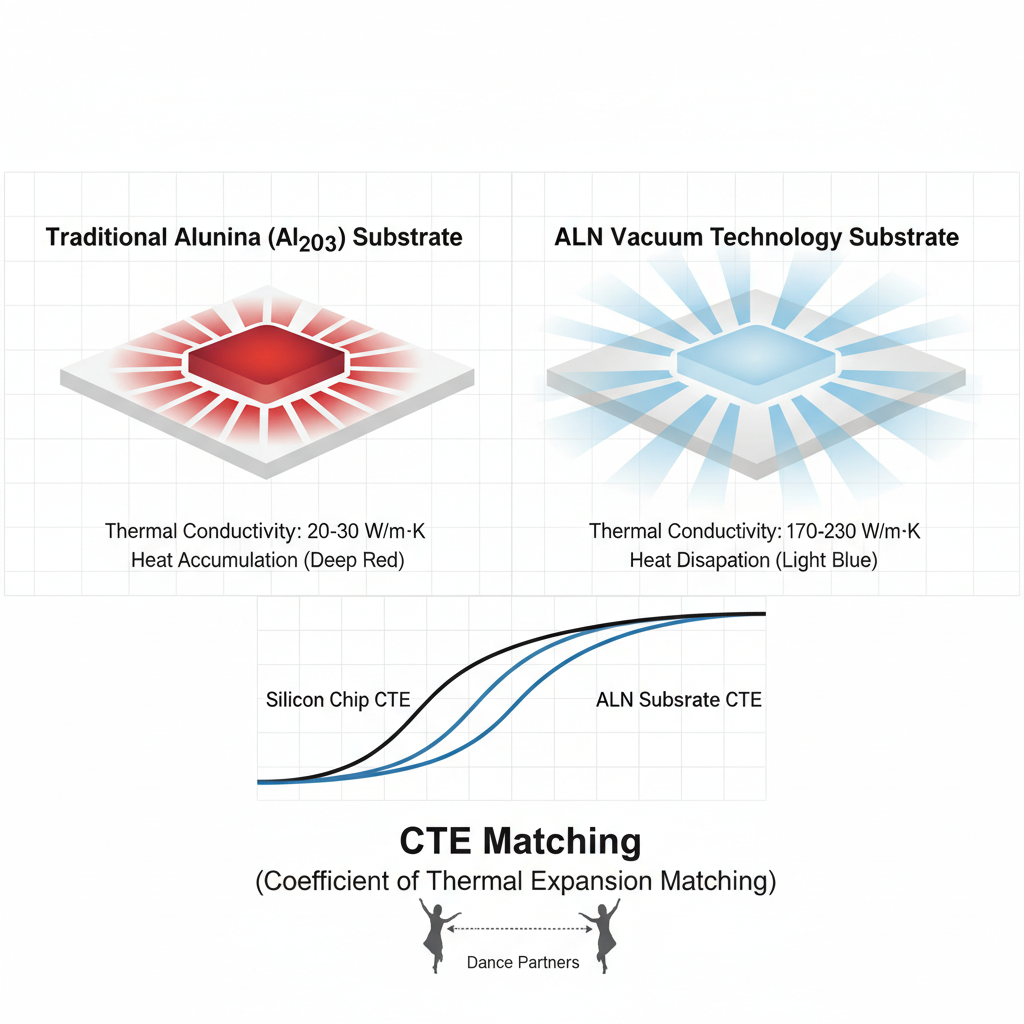

如果你对数据敏感，这组对比会让你印象深刻：传统的氧化铝（Al2O3）热导率大约在20-30 W/m·K，而氮化铝（AlN）的热导率通常能达到 170-230 W/m·K。
这意味着什么？意味着同样的热量，通过ALN传导的速度快了接近10倍。这对于我们在恒彩电子研发大功率陶瓷系列LED时，起到了决定性的作用。
热膨胀系数（CTE）匹配：与硅芯片的兼容性
这是一个经常被忽略但至关重要的点。芯片（通常是硅或碳化硅）在发热时会膨胀。如果基板的膨胀速度和芯片不一样，两者之间的焊点就会被“拉扯”断裂。
ALN的热膨胀系数（CTE）非常接近硅。这就像是两个舞伴，步调一致，跳多久都不会踩到脚。
真空环境下的绝缘性能
在真空w=0（理想真空状态）或高真空环境下，材料的绝缘性能面临挑战。ALN表现出了极高的抗电击穿能力，这使得它非常适合用于高压输电或高频通讯设备的真空组件中。
ALN真空技术的工作原理与工艺流程
理解了材料，我们来看看这背后的真空技术原理。这不是简单的“把空气抽干”，而是一系列精密的物理化学反应。
真空沉积与薄膜生长
在制造薄膜电路时，我们常用到磁控溅射或电子束蒸发。这些都属于PVD（物理气相沉积）。在极高的真空度下，我们将金属原子“轰击”出来，让它们均匀地沉积在ALN基板表面。
这个过程如果混入一点点空气，金属层就会氧化，导电性大打折扣。所以，高精度真空技术在这里是质量的守门员。
ALN陶瓷基板的真空烧结工艺
ALN粉末变成坚硬的陶瓷基板，需要经过高温烧结。这个过程必须在真空或氮气保护下进行。如果在空气中烧，氮化铝会直接变成氧化铝，前功尽弃。
行业专家观点： “控制真空烧结炉内的碳势和氧分压，是制备高导热ALN基板的最高机密。一点微小的气氛波动，都会导致基板颜色发黑，热导率断崖式下跌。”
表面金属化处理
为了让芯片能焊在陶瓷上，我们需要在ALN表面做一层金属电路。这通常涉及DPC（直接镀铜）工艺，同样离不开真空溅射作为种子层。这保证了金属层和陶瓷层之间有巨大的“抓力”，不会轻易脱落。
深度应用：ALN真空技术如何重塑LED封装性能
这一部分是我们最熟悉的领域。在LED封装行业，ALN真空技术简直是“救命稻草”。
解决大功率LED的散热瓶颈
以我们公司的SMD 5050或1-5W陶瓷系列产品为例，单颗灯珠的功率非常高。如果热量散不出去，光衰会非常快，灯珠甚至会烧毁。
引入ALN真空基板后，热量能迅速传导到底部的散热器上。这不仅仅是保护灯珠，更是提升了光效。
ALN技术对LED光功率输出的提升
行业数据显示，在LED行业中，使用ALN真空技术的封装方案预计将使LED产品的功率输出提高 15%以上。这是因为芯片结温降低了，光电转换效率自然就高了。
案例分析：高精密LED光源中的应用
如果您正在寻找能够处理极端散热需求的高端光源，选择一家懂技术的led灯珠封装厂家至关重要。我们在恒彩电子的独立实验室中测试发现，在UV LED（紫外）应用中，ALN基板的表现远超传统铜基板。因为UV光不仅热量大，而且对有机材料有破坏性，无机陶瓷ALN配合真空共晶工艺，是目前最稳妥的选择。
技术对比：ALN真空技术 vs 传统氧化铝（Al2O3）技术
为了让大家看得更清楚，我们来做一个直接的对比。
| 特性指标 | 传统氧化铝 (Al2O3) | ALN真空技术 (AlN) | 优势解析 |
|---|---|---|---|
| 热导率 (W/m·K) | 20 - 30 | 170 - 230 | ALN散热能力不仅是好，是碾压级的强。 |
| 热膨胀系数 (ppm/K) | ~7.0 | ~4.5 | ALN更接近硅芯片(2.6-4)，可靠性更高。 |
| 真空耐受性 | 良好 | 极佳 | ALN在高温真空下化学性质更稳定。 |
| 成本 | 低廉 | 较高 | ALN原料贵，且真空工艺复杂，成本较高。 |
| 适用场景 | 普通照明，小功率指示灯 | 大功率LED，激光器，射频芯片 | 好钢用在刀刃上，高端需求必选ALN。 |
从表格可以看出，除了贵一点，ALN在真空性能和物理特性上全面胜出。对于追求极致性能的B端客户来说，这个投入是绝对值得的。
评估ALN真空工艺质量的关键工程指标
如果你是采购或者工程师，在验收ALN相关产品时，应该关注哪些点？
真空度与杂质控制
真空系统介绍中常提到的“本底真空”很重要。如果在沉积过程中真空度不够（比如高于$10^{-3}$ Pa），膜层中就会卷入气体杂质。这会导致后续焊接产生空洞（Void）。
膜层结合力测试
这是最直观的指标。我们通常用推拉力测试机来测。合格的ALN真空金属化层，由于是原子级别的结合，其附着力应该非常强，不应该出现金属层起皮脱落的现象。
实用建议： 在进行供应商审厂时，重点询问他们的真空设备维护周期。如果靶材利用率过高或者真空泵油长期不换，镀出来的膜层质量一定不稳定。
常见问题解答
Q：ALN真空基板的导热系数通常能达到多少？A：虽然理论值很高，但在工业量产中，结合了线路层后，系统级的有效热导率通常稳定在170W/m·K左右，这已经是氧化铝的7倍以上了。
Q：ALN技术是否适用于非LED类的功率半导体？A：当然。除了我们专注的LED领域，像IGBT模块、射频（RF）微波器件、激光二极管等，都是ALN真空技术的忠实用户。
Q：真空环境如何具体影响氮化铝的烧结致密度？A：真空能帮助排除粉体间隙中的气体，减少微观气孔。气孔越少，致密度越高，热导率和机械强度就越好。
Q：高精度真空技术在ALN工艺中起到了什么决定性作用？A：它决定了纯度。ALN对氧极其敏感，没有高精度的真空控制（比如ALD真空工业有限公司这类级别的设备技术支持），ALN就会被氧化，变成“废砖”。
展望：以ALN真空技术构建高效能电子系统
ALN真空技术不仅仅是一种材料加工手段，它是现代高功率电子器件能够持续、稳定工作的基石。从真空技术的原理应用，到具体的材料选型，每一个环节都体现了精密制造的魅力。
对于企业而言，选择ALN技术意味着选择了更高的可靠性和更长的产品生命周期。无论您是在寻找高性能的SMD灯珠，还是需要定制化的大功率LED光源解决方案，理解并拥抱这项技术，都将为您的产品带来质的飞跃。随着2026年及未来电子设备功率密度的进一步提升，ALN与真空技术的结合只会变得越来越不可或缺。
