我见过太多项目因为选错了一颗小小的灯珠而全盘皆输。尤其是在大功率照明领域，很多工程师朋友问我：“为什么明明看起来参数差不多的LED，用了不到半年光衰就那么严重？”答案往往藏在你看不见的基板材料里。今天，我们就来聊聊这个让许多高端项目“起死回生”的关键组件——陶瓷基板LED 3535。
陶瓷基板LED 3535是一种采用陶瓷材料（通常是氧化铝或氮化铝）作为封装基底的大功率LED光源，尺寸为3.5mm x 3.5mm。它利用陶瓷材料极高的热导率和绝缘性，解决了传统塑料支架在大电流工作下的散热瓶颈，是路灯、汽车大灯及特种照明的核心器件。
以下是关于这一技术的几个核心要点：
- 极高的热导率：相比传统PPA材料，陶瓷基板的导热能力提升了数十倍，热量能迅速从芯片导出。
- 热膨胀系数匹配：陶瓷与LED芯片材质接近，避免了因冷热冲击导致的内部开路。
- 耐高温高湿：在恶劣环境下（如户外路灯），陶瓷材料不会像塑料那样老化发黄。
- 绝缘性能优异：本身绝缘，简化了电路设计，无需额外的绝缘层，进一步降低热阻。
- 支持大电流驱动：得益于优秀的散热，它可以承受更高的电流密度，单颗功率更高。
- 封装尺寸标准化：3535是行业通用标准尺寸，兼容性强，便于光学透镜的匹配。
什么是陶瓷基板LED 3535？
简单来说，“3535”指的是LED封装体的物理尺寸，即长宽各为3.5毫米。这是一个在大功率LED领域非常经典的尺寸标准。但“陶瓷基板”这四个字，才是它身价倍增的原因。
传统的LED（比如常见的指示灯或小功率灯条）多使用PPA或PCT塑料支架。这些材料便宜，但导热差。一旦功率加大，热量堆积在芯片内部排不出去，灯珠就会迅速变暗（光衰）甚至烧毁。
而陶瓷基板LED 3535，则是将发光芯片直接封装在陶瓷片上。陶瓷不仅硬度高、耐腐蚀，更重要的是它就像一条“散热高速公路”，能让热量瞬间跑掉。对于追求高可靠性的B端客户来说，这是不可或缺的选择。
据行业数据显示，LED芯片结温每升高10℃，其寿命就会减少一半。陶瓷基板的应用，能有效将结温降低15-20℃以上。
陶瓷基板LED 3535的工作原理与内部结构
要理解它为什么好，得先看它的“肚子”里有什么。陶瓷基板LED 3535的结构主要由陶瓷基座、金属线路层、LED芯片、固晶层和荧光粉胶层组成。

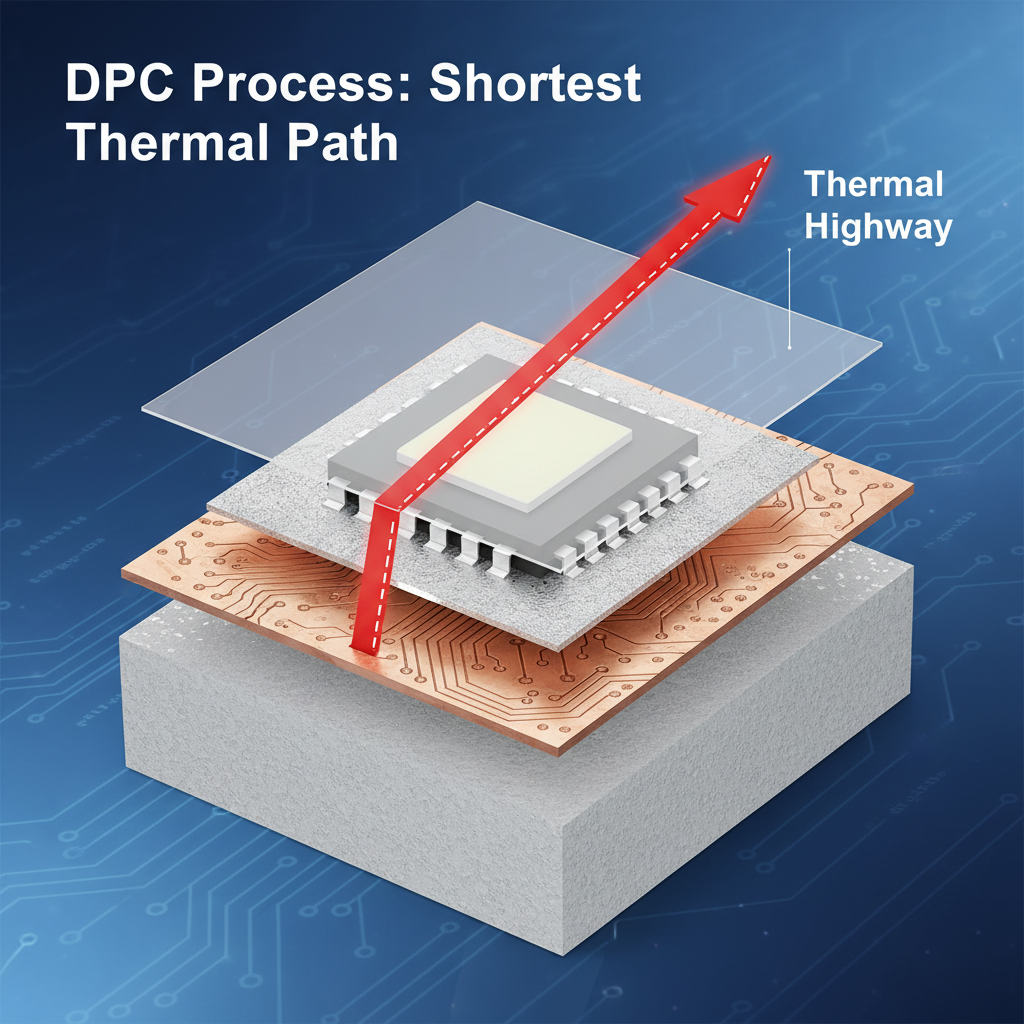

封装结构剖析不同于传统支架的“碗杯”结构，陶瓷基板通常是平面的或者是带有围坝的结构。芯片通过共晶焊接或倒装工艺固定在基板的金属层上。这种结构极大地缩短了热传递路径。
DPC与DBC工艺你可能听过这两个词。DBC（直接键合铜）适合超大功率模块，但精度较低。而在3535这种精密封装中，恒彩电子等高新技术企业更多采用DPC（直接镀铜）工艺。
DPC工艺利用薄膜技术，在陶瓷表面沉积金属层，线路精度极高，表面平整度好。这就好比是在微小的陶瓷片上画出了精密的电路图，确保了芯片与基板的完美贴合，让电光转换效率达到极致。
为什么散热是关键？陶瓷基板 vs. 传统PPA/PCT支架
散热是所有大功率电子元器件的“阿喀琉斯之踵”。在LED领域，如果热散不出去，不仅亮度会下降，光色还会漂移（比如白光变蓝）。

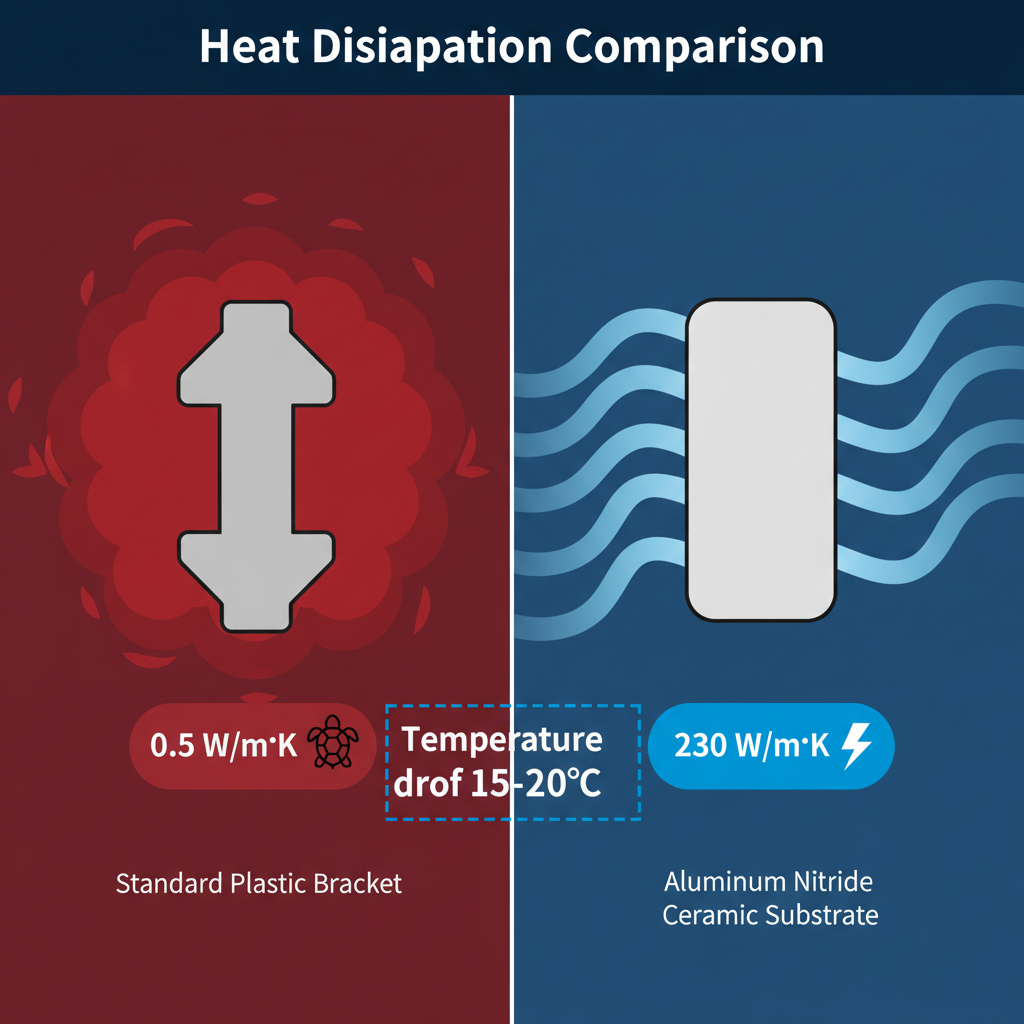

热导率的数据真相我们来看一组直观的数据对比。普通的PPA塑料支架，热导率大约只有0.2-0.5 W/m·K。这意味着热量在里面寸步难行。
而陶瓷基板呢？氧化铝（Al2O3）陶瓷的热导率约为20-30 W/m·K，氮化铝（AlN）陶瓷更是高达170-230 W/m·K。这简直是步行与高铁的区别。
| 性能指标 | PPA/PCT 塑料支架 | 氧化铝 (Al2O3) 陶瓷 | 氮化铝 (AlN) 陶瓷 |
|---|---|---|---|
| 热导率 (W/m·K) | < 1.0 | 20 - 30 | 170 - 230 |
| 热膨胀系数 | 高（易分层） | 低（与芯片匹配） | 极低（最佳匹配） |
| 耐温性 | < 120℃ | > 800℃ | > 1000℃ |
| 应用场景 | 中小功率、室内照明 | 大功率、户外照明 | 超大功率、UV、车灯 |
热膨胀系数匹配：解决“热失配”除了导热快，陶瓷还有一个巨大的隐形优势：热膨胀系数。LED芯片（通常是蓝宝石或碳化硅衬底）受热会膨胀。如果基板膨胀得太厉害（像塑料那样），两者就会“打架”，导致连接点断裂，灯珠直接死灯。陶瓷的膨胀系数与芯片非常接近，两者能“同进退”，大大提升了可靠性。
陶瓷基板LED 3535的核心技术参数与性能指标
在采购或选型时，不能只看功率，以下几个硬指标才是内行看门道的关键。
光效（lm/W）与显色指数（CRI）光效决定了你是否省电，显色指数决定了光是否好看。优质的3535陶瓷灯珠，在350mA或700mA驱动下，光效能轻松突破160lm/W。对于需要高色彩还原的场景（如博物馆照明），CRI>90是标配。
热阻（Rth）：越低越好这是评估散热能力的终极指标，单位是℃/W。它表示每产生1瓦的热量，温升是多少。普通灯珠热阻可能在10-20℃/W，而采用倒装工艺的陶瓷3535，热阻可以做到5℃/W以下，甚至更低。
耐压与气密性在户外路灯或工矿灯中，灯珠要面对硫化、潮湿的侵袭。陶瓷材料本身致密，气密性好，能有效阻挡硫元素渗入腐蚀银层，防止灯珠发黑失效。
如果您正在寻找具体的规格型号，可以参考这份详细的 3535陶瓷灯珠列表，里面涵盖了不同功率和波段的参数对比，能帮助您快速锁定合适的产品。
应用场景深度解析：从工业照明到特种光源
陶瓷基板LED 3535并不是万能的，它主要服务于那些“严苛”的战场。
户外高功率照明路灯、隧道灯、球场灯。这些灯具通常安装在十几米高的地方，维修成本极高（甚至需要吊车）。这就要求光源必须具备“免维护”的特性。陶瓷封装的耐老化性能，让它成为这些场景的首选。
汽车照明现在的汽车大灯越来越亮，体积却越来越小。这就要求光源必须在极小的面积内爆发巨大的光通量。3535陶瓷封装的高电流密度特性，完美契合车灯模组对高亮度、小发光面积（LES）的需求。
UV LED与植物照明这是一个新兴且快速增长的领域。UV LED（紫外光）对封装材料的破坏性极强，普通塑料瞬间就会粉化。只有陶瓷和玻璃透镜能扛得住紫外的“攻击”。同样，植物照明往往伴随着高湿度环境，陶瓷基板的化学稳定性在此展现得淋漓尽致。
生产工艺与材料细节：决定质量的关键环节
不是所有叫“陶瓷3535”的灯珠质量都一样。恒彩电子这类拥有近二十年封装背景的一线大厂，在工艺细节上有着严格的把控。
倒装芯片技术（Flip Chip）这是目前最高端的工艺之一。传统的正装芯片需要用金线连接电极，金线容易在冷热冲击中断裂。倒装芯片则是将电极直接与基板焊接，完全省去了金线。这不仅消除了断线的风险，还大大增加了发光面积。
共晶焊接工艺怎么把芯片固定在陶瓷上？普通做法是用导电胶，但胶水会老化且导热一般。高端做法是“共晶焊接”，利用金锡合金在特定温度下熔合，实现分子级的金属键合。这种连接方式热阻极低，且极其牢固。
行业专家指出：在大功率应用中，共晶焊接的可靠性是银胶固晶的5倍以上，它是保证LED在全生命周期内光衰可控的关键工艺。
如何评估陶瓷基板LED 3535的可靠性？
作为采购方或工程师，如何验证供应商的产品是否过硬？可以看他们是否通过了以下测试。
冷热冲击试验让灯珠在-40℃和+125℃之间瞬间切换，循环数百次。这是为了模拟极端天气，检测基板与芯片是否会剥离。
高温高湿测试（双85）在85℃高温、85%湿度的环境中点亮老化1000小时。这是为了考验产品的抗腐蚀和抗氧化能力。劣质产品在这个测试下，支架会发黑，光通量会大幅下降。
红墨水测试这是一种简单粗暴的检测气密性的方法。将灯珠浸泡在红墨水中煮沸，然后检查内部是否有墨水渗入。这能直接反映封装工艺的密封性。
常见疑问解答
陶瓷基板LED 3535与EMC 3030有什么区别？EMC（环氧塑封料）也是一种耐高温材料，性价比很高，适合中功率应用（0.5W-1W）。但如果功率上到3W甚至5W，或者应用环境极其恶劣，EMC的散热和可靠性就不如陶瓷基板3535了。简单说：追求性价比选EMC，追求极致稳定和高功率选陶瓷。
氮化铝陶瓷和氧化铝陶瓷基板该怎么选？如果您的应用是普通的大功率照明（如路灯），氧化铝（Al2O3）通常足够了，性价比高。如果您做的是超大功率密度应用（如汽车大灯、UV固化），或者对热管理极其敏感，那么必须选氮化铝（AlN），虽然贵，但它是散热王者。
陶瓷基板LED是否容易碎裂，安装时要注意什么？陶瓷虽然硬，但也脆。在SMT贴片时，吸嘴的压力需要调整适当，避免压裂基板。此外，PCB板的平整度也很重要，弯曲的PCB可能会在回流焊后导致陶瓷基板受应力破裂。
结语
在LED照明行业进入存量竞争的今天，拼价格已经不是唯一的出路，拼质量、拼寿命才是B端业务的长久之计。陶瓷基板LED 3535凭借其卓越的散热性能和超高的可靠性，成为了大功率照明领域的“定海神针”。
对于企业而言，选择像恒彩电子这样拥有独立实验室和成熟共晶工艺的供应商，不仅是买了一颗灯珠，更是为整个灯具产品买了一份“保险”。希望这篇文章能帮你看清技术背后的逻辑，在下一次选型时，做出最专业的判断。
参考资料：
- IES LM-80-08 Approved Method: Measuring Lumen Maintenance of LED Light Sources
- 行业标准：大功率LED封装热阻测试方法及导热基板材料性能对比分析
