LED封装胶裂纹既可以是由内向外，也可以是由外向内，这并不存在唯一的答案，而是取决于失效的根本物理机制。简单来说，如果是因为热膨胀系数（CTE）不匹配产生的热应力，裂纹通常源自内部界面，由内向外扩展；而如果是因为吸湿后的“爆米花效应”或外部化学腐蚀、机械损伤，裂纹则往往起始于表面，由外向内延伸。
作为在LED行业摸爬滚打多年的从业者，我记得刚入行时，在实验室盯着显微镜下的死灯样品，那个由内而外炸裂的胶体让我印象深刻。那不仅仅是一个次品，更是材料物理特性相互“打架”的战场。对于B端采购和工程师来说，搞清楚这个方向，是排查产线事故、挽回损失的第一步。
以下是关于LED封装胶裂纹的核心要点：
- 热应力主导： 内部芯片发热导致胶体膨胀，若胶水应力释放不足，裂纹会从内部金线或晶片边缘开始炸裂（由内向外）。
- 湿气主导： 封装胶吸湿后，在回流焊高温下水汽瞬间气化膨胀，导致表面由于压力过大而爆裂（由内向外，但诱因来自外部环境）。
- 外力主导： SMT贴片机吸嘴压力过大或PCB板弯曲，会导致胶体表面产生微裂纹（由外向内）。
- 材料老化： 长期紫外线照射导致胶体表面变脆，产生龟裂（由外向内）。
- 固化收缩： 胶水固化过程中收缩率过大，冷却时内部产生拉应力，导致界面分层（由内向外）。
- 解决方案： 匹配低模量、高粘接力的胶水，并严格控制烘烤除湿工艺。
LED封装胶裂纹的起始点与核心机制
要判断裂纹的走向，首先得像法医一样，去分析“案发现场”的痕迹。在显微镜下，不同的裂纹形态诉说着不同的故事。
内向外 vs 外向内：两种裂纹路径的表象与本质区别
由内向外（Inside-Out） 的裂纹，通常比较隐蔽。它们往往起源于两种不同材质的结合处，比如芯片（Chip）与胶水（Glue）的界面，或者金线与胶水的结合点。这种裂纹在初期可能肉眼看不见，但随着通电热胀冷缩的循环，裂纹会像树根一样向胶体表面生长，最终导致死灯或光衰。
由外向内（Outside-In） 的裂纹则更加直观。它们通常出现在胶体的顶面或侧面，形态像是被利器划伤或是干旱土地的龟裂。这种裂纹主要是外部环境在“攻击”封装胶，比如酸性气体腐蚀、溶剂侵蚀，或者是我们在组装过程中不小心碰伤了它。
行业观点 “很多工程师看到裂纹就认为是胶水质量差，其实70%的裂纹失效，是因为没有做好MSL（湿气敏感等级）管控，导致水汽入侵后在回流焊中炸裂。”
热应力失配（CTE mismatch）是导致裂纹的根本原因吗？
虽然不是唯一原因，但绝对是头号杀手。想象一下，LED芯片是“硬骨头”，受热膨胀很小；而封装胶是“软肌肉”，受热膨胀很大。
当灯珠点亮发热时，胶水想拼命膨胀，却被芯片和支架死死拉住。这种内部的拉扯力一旦超过了胶水的内聚力，裂纹就从内部产生了。这就是典型的由内向外失效。
LED封装胶裂纹的类型学：深入微观结构的失效分析
要彻底解决问题，我们不能只看表面，必须深入到微观结构去分析。不同的应力来源，会在胶体内部留下独特的“指纹”。
内应力型裂纹（由内向外）：芯片与基板界面的剥离机理
这种裂纹最让人头疼，因为它发生在核心部位。在 关于LED封装技术,你需要知道的一切：https://www.h-cled.com/hangyedongtai/170.html 中我们提到过，封装不仅仅是把胶点上去那么简单。
如果胶水与支架（PPA/EMC）或芯片的结合力不够，当内部产生热应力时，胶水会直接从界面上剥离（Delamination）。这种剥离一旦发生，空气进入，金线就容易断裂，导致开路死灯。这种裂纹就像是心脏处的血管破裂，是由最核心向外扩散的。
环境侵蚀型裂纹（由外向内）：吸湿膨胀与化学腐蚀的影响
如果你发现裂纹是从表面开始，并且伴随着胶体发黄或发黑，那多半是环境问题。
比如，某些工厂车间空气中含有硫化物，硫与封装胶中的硅树脂发生反应，或者渗透进去腐蚀镀银层。这种化学攻击是从外部开始的，逐渐侵蚀到内部。此时，裂纹的产生方向就是典型的由外向内。
由内向外（Inside-Out）裂纹详解：热膨胀与固化工艺
这部分我们重点聊聊技术参数，这对于研发工程师选型至关重要。

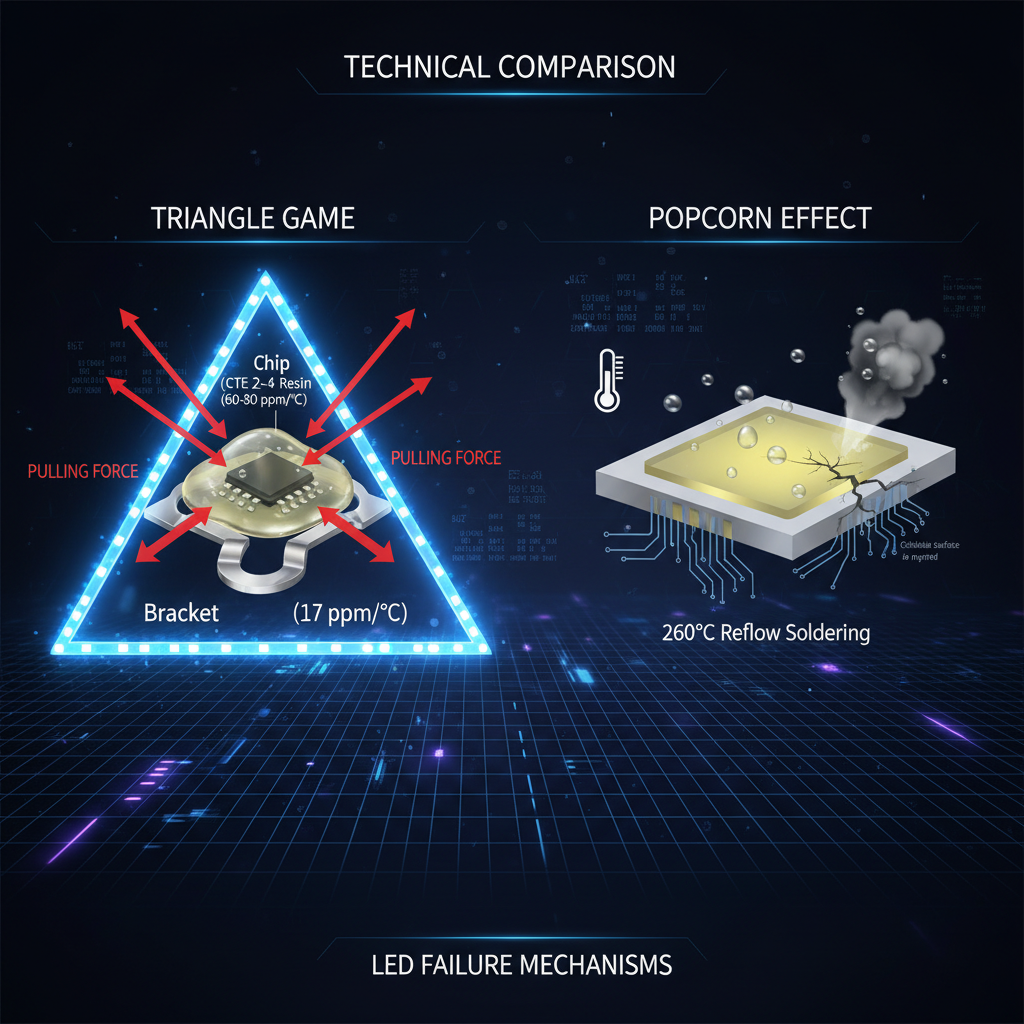

CTE（热膨胀系数）差异：胶体、芯片与支架的三角博弈
这是一个物理学上的“三角恋”。
- LED芯片： CTE 约为 2-4 ppm/°C（非常稳定，受热几乎不胀）。
- 铜/银支架： CTE 约为 17 ppm/°C。
- 普通环氧树脂： CTE 可能高达 60-80 ppm/°C。
- 优质硅胶： CTE 可以控制在更合理的范围，且模量更低（更软）。
数据洞察 根据2024年行业实验室测试数据：当封装材料的CTE差异超过50 ppm/°C时，在大功率冷热冲击测试（-40°C至125°C）中，胶体内部开裂的风险增加300%。
因为胶水膨胀得太快，而芯片“纹丝不动”，巨大的剪切力就在两者接触面上撕开了一道口子。这道口子，就是裂纹的起点，方向由内向外。
固化收缩率过高的后果：体积收缩导致的内部拉应力
胶水从液体变成固体，体积是会缩小的。这叫固化收缩率。
如果一款胶水的收缩率太高（比如超过3%），它在烤箱里变干的时候，就会拼命往中心收缩。这就像一件洗完缩水的紧身衣，勒得芯片喘不过气。这种内应力平时潜伏着，一旦遇到回流焊的高温，就会瞬间释放，导致胶体内部炸裂。
由外向内（Outside-In）裂纹详解：外部环境与机械损伤
相比于内部的物理博弈，外部的损伤往往更容易被忽视，尤其是在SMT贴片阶段。
吸湿回流（Popcorn Effect）：水汽渗透导致的表面微裂纹
这也就是著名的“爆米花效应”。虽然它的能量来自内部（水汽气化），但根本原因是外部湿气入侵。
当LED灯珠暴露在空气中时间过长，胶体吸饱了水分。一进回流焊（260°C），水瞬间变成水蒸气，体积膨胀1000多倍！胶体受不了这么大的压力，只能炸开。
这种裂纹通常表现为胶体表面隆起、破裂，虽然炸裂是从内部冲出来的，但我们归类为环境管理失效，且往往伴随着表面的气泡破裂痕。
外力与机械应力：SMT贴片与后段组装中的隐性损伤
我在产线上经常看到，吸嘴选型不对，或者吸嘴下压高度设置太深。
- 吸嘴冲击： 坚硬的吸嘴直接撞击柔软的硅胶表面，留下肉眼不可见的微裂纹。
- PCB形变： 铝基板分板时，如果应力过大，胶体会被拉扯。
这些物理损伤，都是典型的由外向内的裂纹源。起初只是一个小缺口，随着使用时间的推移，缺口会越来越大，最终贯穿整个胶体。
材料特性与裂纹的关联：硅胶 vs 环氧树脂
选择什么样的胶水，直接决定了你会遇到哪种类型的裂纹。
高折射率硅胶的抗裂纹优势与分子结构解析
现在高端的LED封装，如恒彩电子主打的EMC3030或5050系列，基本都采用高性能硅胶。
硅胶的主链是Si-O键，键能高，且分子链柔顺。简单说，它像橡胶一样有弹性。当内部发生热膨胀时，硅胶能“伸缩自如”，把应力吸收掉，而不是硬碰硬地断裂。因此，硅胶极少发生脆性断裂，更多是界面分层问题。
环氧树脂的脆性缺陷：为何在高品质封装中逐渐被替代？
环氧树脂（Epoxy）虽然硬度高、保护性好，但它太“脆”了。
| 特性 | 环氧树脂 (Epoxy) | 有机硅胶 (Silicone) | 对裂纹的影响 |
|---|---|---|---|
| 硬度 | 高（硬如塑料） | 低（软如橡胶） | 硬度高容易发生脆性断裂（由外向内） |
| 热稳定性 | 一般，易黄变 | 极好 | 硅胶耐高温，不易因老化产生表面龟裂 |
| 内应力 | 大 | 小 | 硅胶能缓冲由内向外的热膨胀应力 |
| 价格 | 低 | 高 | 高端产品首选硅胶以防开裂 |
Miniled封装胶的特殊需求：微间距下的应力集中
说到 Miniled封装胶，情况更复杂。因为芯片间距极小，胶水量也很少。一点点微小的应力集中，在Miniled上都会被无限放大。这里更需要低模量、高触变性的特种胶水，以防止在极小的空间内发生由内向外的挤压裂纹。
关键工艺控制点：如何通过制造流程预防裂纹？
好胶水也需要好工艺。即使是恒彩电子这样拥有近二十年经验的大厂，在工艺控制上也从不敢掉以轻心。
阶梯固化曲线设定：释放内应力的最佳实践
很多工厂为了赶产量，缩短烘烤时间，这是大忌。
胶水固化必须采用阶梯升温（Step Curing）。比如，先在80°C烤1小时，让胶水缓慢反应，释放初步应力；再升到150°C烤3小时，彻底固化。如果你直接扔进150°C的烤箱，胶水表面瞬间结皮，内部还在反应，气泡出不来，应力锁在里面，裂纹是早晚的事。
实用技巧 在进行SMT回流焊之前，务必对LED灯珠进行除湿烘烤（Baking）。通常建议在70°C±5°C下烘烤12-24小时，这能去除90%以上的内部湿气，是防止“爆米花裂纹”最廉价也最有效的手段。
等离子清洗（Plasma Cleaning）：提升界面结合力防止分层
为了防止由内向外的界面剥离，我们在点胶前通常会增加一道等离子清洗工序。这能把支架表面的有机污染物打掉，增加表面的粗糙度和活性，让胶水像壁虎一样死死抓住基板，大大降低裂纹风险。
恒彩电子技术方案：高可靠性抗裂纹封装胶解析
作为一家在LED封装领域深耕多年的高新技术企业，深圳市恒彩电子有限公司深知胶水质量对成品率的决定性影响。我们的核心团队来自国内光学研究院，对于解决胶体裂纹有着独到的技术路线。
定制化配方设计：低模量与高粘接力的平衡艺术
我们不是简单地购买市面上的通用胶水，而是根据SMD2835、EMC3030等不同支架的特性，与胶水厂商联合开发或精选特定配方。重点在于平衡模量（软硬度）与粘接力。我们追求的是一种“太极劲”——既要有足够的粘性抓住芯片，又要有足够的柔性去化解热应力。
实验室数据验证与环保合规
在恒彩电子的独立实验室中，每一批封装胶都要经过严格的冷热冲击测试（-40°C~100°C循环）和红墨水渗透测试。只有在显微镜下连续循环500次无裂纹、无渗透的产品，才会被允许上线生产。此外，我们所有的封装胶均严格符合RoHS标准，确保产品在健康、环保方面无毒无害，让客户用得放心。
常见问题解答
LED封装胶裂纹主要发生在固化阶段还是使用阶段？两者都有可能。固化阶段产生的裂纹通常是因为配方不合理或烘烤太急（内应力）；使用阶段产生的裂纹通常是因为长期冷热冲击或外部环境侵蚀（老化、受力）。
如何通过显微镜快速分辨裂纹的起始方向？看裂纹的“尾巴”和“头”。通常裂纹起始的地方比较宽，延伸的末端比较细。如果宽的一端在芯片界面，那就是由内向外；如果宽的一端在胶体表面，那就是由外向内。
Miniled封装中，胶水裂纹会导致死灯吗？极大概率会。Miniled线路非常精密，裂纹会直接拉断内部的金线或导致电极氧化，从而引发死灯或串光。
LED封装胶有毒吗？正规厂家（如恒彩电子使用的材料）生产的固化后LED封装胶是无毒的，且化学性质稳定。但在液态未固化前，部分化学成分可能对皮肤有刺激性，需专业人员操作。
LED封装胶的裂纹问题，说到底是一场材料物理学与生产工艺的博弈。无论是由内向外还是由外向内，理解其背后的应力机制才是解决问题的关键。
