主板 12V GRB LED 指的是一种计算机主板上的灯光控制接口标准。它的核心含义是：工作电压为 12 伏特，采用模拟信号控制，且颜色信号的排列顺序为 Green（绿）、Red（红）、Blue（蓝）。 这种接口通常是一个 4 针（4-Pin）的白色插座，与常见的“可寻址 5V ARGB”接口完全不同。12V GRB 接口控制的 LED 灯带，整条灯带只能同时显示同一种颜色，无法实现流水、彩虹跑马灯等复杂动态效果。
作为一名在电子硬件和内容策划领域摸爬滚打多年的小编，我记得第一次组装“光污染”主机时，就因为搞混了 RGB 和 GRB 的线序，导致我想要红色的呼吸灯，结果机箱里冒出诡异的绿光。这不仅是新手常犯的错误，也是许多系统集成商在采购 LED 方案时容易忽视的细节。今天，我们就来彻底搞懂这个技术标准。
关于主板 12V GRB LED 的核心要点：
电压标准：必须是 12V 直流电，严禁接入 5V 设备，否则会瞬间烧毁灯珠。
接口形态：物理外观为 4 个针脚（4-Pin），通常标识为 +12V, G, R, B。
颜色逻辑：GRB 代表信号传输顺序，这决定了软件控制时的颜色校准。
控制方式：属于模拟信号（Analog），整条灯带颜色统一变化。
线材兼容：使用的是 5050 规格的贴片 LED 灯珠较为常见。
主要优势：成本低、亮度高、技术成熟、连接稳定性强。
什么是主板12V GRB LED？快速技术解析
要理解 12V GRB LED，我们首先要拆解它的名字。这不仅仅是一串字母，它代表了主板与灯光设备之间的“沟通语言”。
12V GRB LED的核心定义与工作原理
简单来说，这是一个“全域控制”系统。当你通过主板软件发出“变红”的指令时，主板上的 12V 接口会通过调节 R、G、B 三个针脚的电压（通过 PWM 脉冲宽度调制），来混合出你想要的颜色。
12V GRB 的工作原理非常直观：它通过 4 根线连接：一根是公共阳极（+12V），另外三根分别是红、绿、蓝的负极控制线。主板通过拉低某一种颜色的电压电位，让电流流过对应颜色的 LED 芯片，从而点亮它。
GRB与RGB颜色序列的信号差异解析
这是最容易让人困惑的地方。市面上存在 12V RGB 和 12V GRB 两种标准。虽然物理接口长得一模一样，但内部定义的“暗号”顺序不同。
RGB 顺序：信号依次为 红 -> 绿 -> 蓝。
GRB 顺序：信号依次为 绿 -> 红 -> 蓝。
如果你的主板输出是 RGB 顺序，而你买的灯带是 GRB 顺序的，就会出现“红绿互换”的尴尬场面。好在现在大多数主板 BIOS 或控制软件都支持“线序校准”功能，可以在软件层面修正这个问题。
为什么主板厂商依然保留12V 4Pin接口标准？
全球 LED 市场预计将在 2025 年达到 1500 亿美元。尽管 5V ARGB 很流行，但 12V RGB/GRB 依然占据了大量市场份额。
原因很简单：亮度和成本。12V 电压能驱动更多数量的 LED 灯珠，适合长距离的灯光布置（比如环绕整个机箱或大尺寸办公桌），而且不容易出现电压衰减导致的“尾部发暗”现象。对于不需要复杂流光效果的 B 端商业照明或基础机箱照明，12V GRB 依然是性价比之王。
深入剖析：12V GRB LED接口的技术参数与电气特性
对于系统集成商或想要 DIY 的用户来说，了解电气参数是防止“炸机”的关键。

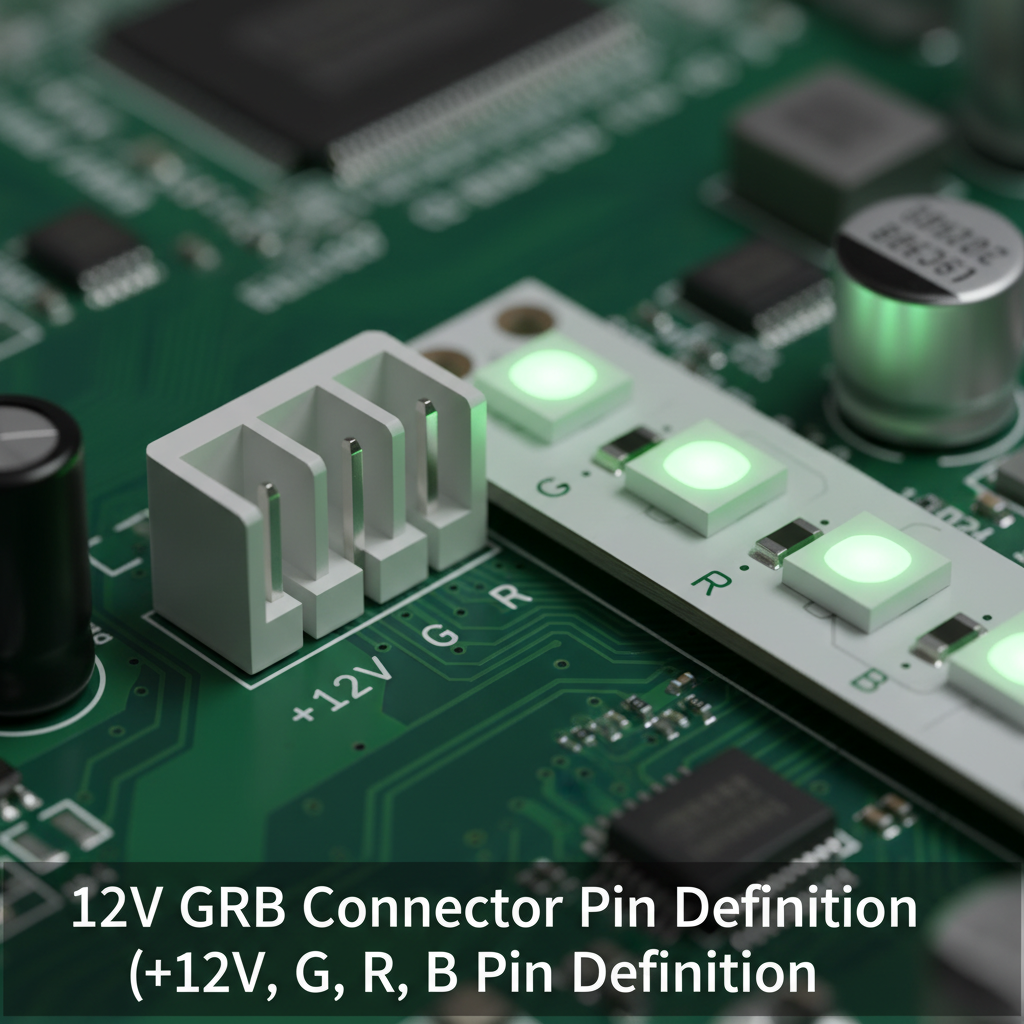

12V 4Pin连接器的针脚定义（+12V, G, R, B）
这个接口通常是白色的，拥有 4 个圆柱形的针脚。我们在插拔时，必须认准方向。通常，主板上会在 12V 的那一针下面印一个小三角箭头，或者写个“12V”。
| 针脚序号 | 常见定义 (RGB标准) | 常见定义 (GRB标准) | 功能描述 |
|---|---|---|---|
| Pin 1 | +12V | +12V | 电源正极，供电端 |
| Pin 2 | G (Green) | R (Red) | 绿色或红色通道控制 |
| Pin 3 | R (Red) | G (Green) | 红色或绿色通道控制 |
| Pin 4 | B (Blue) | B (Blue) | 蓝色通道控制 |
电压负载与功率限制：避免主板烧毁的关键数据
主板上的这个接口并不是无限制供电的。大多数主流主板的单个 12V RGB 接口最大支持 3A（安培） 的电流。
这意味着什么？按照常见的 5050 灯珠 规格计算，最大功率通常限制在 36W 左右。如果你连接的灯带超过了 2-3 米（具体取决于灯珠密度），就需要外接供电集线器，否则可能会烧坏主板上的控制芯片。
主板12V GRB与GRBW（RGBW）接口的兼容性分析
有些高端主板上会出现 5 针的接口，叫做 RGBW 或 GRBW。那个多出来的“W”代表 White（白光）。
💡 提示：普通的 4 针 12V GRB 插头是可以插在 5 针的 RGBW 接口上的。你只需要把 4 针插头对齐 12V 那一侧插入，空出 W 针脚即可正常使用，只是无法独立控制纯白光通道。
12V GRB LED vs. 5V ARGB：技术规格与应用对比
这是目前市场上最核心的两个阵营，选错了就是“物理损坏”。
模拟信号与数字信号的区别：控制精度的核心差异
12V GRB (模拟信号)：像是合唱团齐唱。指挥家（主板）挥手，所有人（灯珠）必须同时唱高音（变色）。所有灯珠在同一时刻只能是同一种颜色。
5V ARGB (数字信号)：像是每个人有独立乐谱。指挥家可以指定第 3 个人唱高音，第 5 个人唱低音。每颗灯珠都可以独立显示颜色，实现彩虹流光。
误接风险提示：12V与5V接口混插的后果
这是一个价值几千元的教训。绝对不能将 5V 的设备插入 12V 的接口！
12V GRB 接口：4 针。
5V ARGB 接口：3 针（中间缺一针，形成 4-1 的防呆设计）。
如果你强行把 5V 灯带插到 12V 接口上，电压瞬间高出 2.4 倍，灯珠会在 0.1 秒内冒烟烧毁。
主板12V GRB LED的典型应用场景与商业价值
除了我们熟悉的电竞主机，12V GRB 技术在 B 端商业领域有着广泛的应用。
高性能PC机箱与散热系统的灯光同步方案
对于不需要“花里胡哨”动态效果的商务风 PC 或工作站，12V GRB 提供了稳定的单色呼吸效果。它可以让散热风扇、内存马甲和机箱灯条呈现出统一的品牌色（例如 NVIDIA 绿或 AMD 红）。
工控设备与服务器机柜的状态指示照明
在工业场景中，恒彩电子 等厂商生产的高稳定性 LED 光源常被用于设备状态指示。例如，通过主板 12V 接口，可以设定：
绿色：设备运行正常。
红色：设备过热或报警。这种直观的视觉反馈，比屏幕上的报错代码更有效率。
商业展示与定制化嵌入式系统的氛围照明设计
在商场展柜或自动售货机中，经常需要长距离的灯带照明。12V GRB 方案因为电压高、电流传输距离远，成为了首选。它可以通过简单的控制器实现基础的氛围变色，成本远低于 5V 数字方案。
实操指南：如何正确识别与连接主板12V GRB接口
动手之前，请确保已经切断了电源。
识别主板12V RGB接口的正反图示与防呆设计
找标识：在主板边缘寻找写着
RGB_HEADER、12V RGB或JRGB的白色 4 针插座。看箭头：线材插头上通常有一个小三角箭头，这个箭头代表 +12V。
对齐：主板接口下方通常会画有一根加粗的白线或标有
1，这就是 12V 针脚的位置。将插头的箭头对准主板的 12V 针脚插入。
想了解更详细的灯珠与主板连接细节，可以参考这篇专业教程：5050灯珠接主板(主板连接怎么弄)，里面有非常直观的物理连接图示。
分步安装教程：从硬件接线到软件识别
将 LED 灯带或风扇的 4 针母头插入主板接口。
开机进入系统。
下载主板厂商对应的控制软件（如 Aura Sync, Mystic Light 等）。
软件会自动识别设备。如果颜色不对，寻找软件中的“Calibration”（校准）选项。
常见故障排除：主板12V RGB线与控制问题解决方案
设备装好了，但是灯不亮或者颜色怪异？别急，这通常不是硬件坏了。
颜色显示错误（如红变绿）：GRB线序调整方法
如果你点击软件里的“红色”，灯带却变成了“绿色”，这就是典型的 RGB 与 GRB 线序不匹配。解决方法：无需拔插线材。打开主板控制软件的设置页面，找到“RGB Header Calibration”或“线序设置”。软件会让你依次点击屏幕上的颜色，直到灯带显示的颜色与屏幕一致，系统会自动保存这个 GRB 顺序。
灯带不亮或亮度不足的电压排查步骤
💡 专家观点：当 12V LED 灯带长度超过 5 米时，末端电压可能会降至 10V 以下，导致末端颜色偏红或亮度变暗。
如果你发现灯带末端发黄、变暗，说明负载过大。解决方法：不要把所有灯带串联在一个接口上。使用 12V RGB 集线器（Hub），通过 SATA 供电接口直接从电源取电，主板接口仅作为信号控制源。
恒彩电子：专业LED光源与SMD灯珠解决方案
在讨论主板接口时，我们不能忽略发光的核心——LED 灯珠。作为一家拥有近二十年封装技术背景的高新技术企业，深圳市恒彩电子有限公司 在这方面有着深厚的技术积累。
基于20年封装技术的SMD5050与RGB系列优势
12V GRB 接口最常驱动的就是 SMD5050 RGB 灯珠。恒彩电子的核心团队来自国内光学研究院，他们生产的 5050 系列灯珠，在耐高温和抗硫化性能上表现优异。
对于 B 端客户而言，这意味着使用了恒彩光源的灯带，在长期高温运行的机箱或工控环境中，光衰更小，颜色一致性更高，不会出现“用了半年白色变黄色”的尴尬情况。
确保LED产品在复杂电气环境下的稳定性
行业数据显示：劣质 LED 灯珠在 12V 电压波动下的失效率高达 3%，而采用高精密全自动设备封装的优质灯珠，失效率可控制在 0.01% 以内。
恒彩电子拥有独立实验室，针对 12V GRB 这种模拟调光环境，专门优化了红、绿、蓝芯片的配比。无论是高显指系列还是全光谱系列，都能在主板 PWM 调光频率下保持无频闪、响应快的特点，非常适合对光品质有要求的 OEM/ODM 厂商。
常见问题解答
Q1：主板12V GRB接口可以接5V的风扇吗？绝对不可以。电压差异会导致 5V 风扇的灯珠瞬间烧毁。请务必确认风扇包装上写的是 12V 4-Pin 还是 5V 3-Pin。
Q2：如何判断我的主板支持GRB还是RGB线序？大多数现代主板是自适应的，或者在说明书中会标注。即使买反了，99% 的情况下可以通过主板软件进行软件校准，不影响使用。
Q3：主板12V接口最大支持多长的LED灯带？通常建议不超过 2 米（约 60-120 颗 5050 灯珠）。如果需要更长，必须使用带独立供电的 RGB 放大器或集线器。
Q4：如果是12V RGBW接口，能插普通的RGB灯带吗？可以。将 4 针插头对准 12V 针脚一侧插入，空出 W（白光）针脚即可。
希望这篇文章能帮你彻底搞清楚 主板12V GRB LED 的奥秘。虽然 5V ARGB 看起来更炫酷，但 12V GRB 凭借其稳定性、高亮度和低成本，依然是许多改装方案和工业应用的首选。
如果你是正在寻求高品质 LED 光源方案的 B 端采购商或工程师，选择像 恒彩电子 这样拥有世界级封装设备和独立实验室的合作伙伴，能让你的产品在光效和寿命上更具竞争力。毕竟，再好的主板控制，也需要一颗好灯珠来发光。
