芯片的八大封装形式(常见芯片封装类型详解)

嘿，朋友！你有没有想过，我们每天用的手机、电脑、智能设备里那些小小的芯片，它们是怎么被保护起来，又能和电路板紧密连接的呢？这背后可大有学问，那就是“芯片封装”。芯片封装就像给芯片穿上一层外衣，不光要好看，更要实用，确保芯片能稳定工作，还能和外界进行数据交换。

作为你的老朋友恒彩电子，今天咱们就来好好聊聊芯片封装这个话题。特别是，我会给你讲讲八种最常见的芯片封装形式，让你对这些“幕后英雄”有个全面的了解。

为什么芯片封装这么重要？它有什么作用？

你可能觉得，芯片不就是一块硅片吗？直接用不就行了？其实不然。封装对于芯片来说，简直太关键了。它主要有几个作用：

1. 保护芯片核心： 芯片内部的电路非常精密和脆弱，很容易被外界的灰尘、湿气、机械冲击等损坏。封装就像一个坚固的外壳，能有效保护芯片的“大脑”。

2. 提供电气连接： 芯片要工作，就得和电路板上的其他元器件连接。封装提供了引脚或者焊球，作为芯片与外部电路沟通的桥梁。

3. 帮助散热： 芯片在工作的时候会产生热量，如果热量散不出去，芯片就可能过热损坏。好的封装设计能有效帮助芯片散热，保证它的长期稳定运行。

4. 标准化尺寸和形状： 有了标准化的封装，芯片才能方便地在生产线上被自动化设备安装到电路板上，也方便工程师进行设计和维修。

5. 提高集成度： 随着技术发展，芯片里的晶体管越来越多，功能越来越强大。封装技术也在不断进步，让芯片在更小的体积里塞进更多功能，同时保持良好的性能。

是不是觉得芯片封装没那么简单了？它可是电子产品可靠性的重要保障之一呢！

认识芯片的八种常见封装形式

现在，咱们就来具体看看那八种你可能经常听到，或者在电子产品里见到的芯片封装形式吧。

1. DIP（双列直插式封装）：经典老将，稳扎稳打

DIP，全称是“Dual In-line Package”，也就是双列直插式封装。这个名字是不是很形象？它有两排引脚，就像两排小腿一样，可以插到电路板的插座上，或者直接焊上去。

特点：

• 历史悠久： DIP是最早、最常见的封装方式之一，在80年代和90年代的很多微处理器里都能看到它的身影。

• 方便操作： 它的引脚比较粗，间距也大，手动焊接或者插拔都相对容易，维修起来也比较方便。

• 体积较大： 相对于现代的贴片封装，DIP芯片的体积会大一些，不太适合现在追求小型化的电子产品。

• 引脚数量有限： 因为体积限制，DIP的引脚数量通常不会太多，适用于中小规模的集成电路。

应用场景： 你可能在一些老式的电脑主板、教育套件或者一些需要频繁插拔的开发板上见过它。比如Intel 8088 CPU就用DIP封装。

2. SOP（小外形封装）：小巧玲珑，节省空间

SOP，全称是“Small Outline Package”，小外形封装。顾名思义，它比DIP要小巧很多。它的引脚从封装两侧引出，向外弯曲呈海鸥翼状，直接焊接到电路板表面。

特点：

• 节省空间： SOP封装的芯片体积小，引脚间距也比DIP小，能有效节省电路板空间。

• 表面贴装： 它是典型的表面贴装技术（SMD）元件，不需要在电路板上打孔，直接焊在表面。

• 种类繁多： SOP家族有很多变体，比如SOJ（小外形J引脚封装）、SSOP（薄小外形封装）等，它们在引脚形状、数量和封装厚度上有所不同。SOJ的引脚是J形弯曲，可以进一步节省空间。

• 应用广泛： 广泛应用于各种消费电子、通信设备等领域。

应用场景： 你会在很多小型电子产品、内存芯片、微控制器和各种逻辑芯片中找到SOP封装的身影。

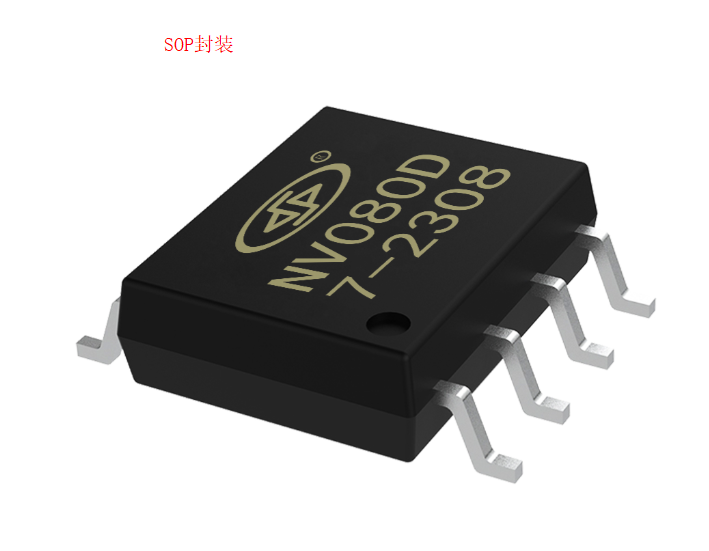

SOP封装芯片

3. PLCC（塑料双列扁平陶瓷封装）：J形引脚，高密度连接

PLCC，全称是“Plastic Leaded Chip Carrier”，塑料引脚芯片载体。这种封装的引脚是J形的，从封装的四周引出，并向封装底部弯曲。

特点：

• J形引脚： 独特的J形引脚设计，使得引脚可以向内弯曲，方便插拔和焊接，也相对耐用。

• 引脚密度高： 相比DIP，PLCC的引脚间距更小，可以容纳更多的引脚，适用于大规模或超大型集成电路。

• 可插拔性： 很多PLCC芯片都设计成可以插入到专用的PLCC插座中，方便更换和升级。

• 表面贴装： 同样采用表面贴装技术。

应用场景： 以前在一些主板BIOS芯片、微控制器和一些大型逻辑电路中比较常见。

4. PQFP（塑料四方扁平封装）：四面引脚，精巧紧凑

PQFP，全称是“Plastic Quad Flat Package”，塑料四方扁平封装。它是QFP（四方扁平封装）的一种，顾名思义，它的引脚分布在封装的四边，向外呈海鸥翼状。

特点：

• 四面引脚： 引脚分布在芯片的四个侧面，大大增加了引脚数量，可以满足复杂芯片的需求。

• 扁平化： 封装体很薄，有助于实现产品的轻薄化。

• 高密度： 引脚间距可以做得非常小，实现高密度的布线。

• 多种变体： QFP家族有很多成员，比如LQFP（低剖面四方扁平封装）、TQFP（薄型四方扁平封装）等，它们在厚度、引脚间距等方面有所区别。PQFP是其中一种常见的塑料封装类型。

应用场景： 广泛用于微处理器、DSP（数字信号处理器）、FPGA（现场可编程门阵列）等需要大量I/O（输入/输出）引脚的集成电路。

PQFP封装芯片

5. SOJ（小外形J引脚封装）：SOP的J形变体，节省空间能手

SOJ，全称是“Small Outline J-leaded package”，小外形J引脚封装。它其实是SOP封装的一种特殊形式，但因为其独特的J形引脚设计，有时会被单独提及。

特点：

• J形引脚： 和PLCC类似，SOJ的引脚也是J形的，向封装底部弯曲。这种设计可以进一步节省封装所占的平面空间。

• 小巧： 继承了SOP的小巧特性，非常适合对空间有严格要求的应用。

• 内存常用： 在过去，SOJ封装在DRAM（动态随机存取存储器）芯片上非常流行。

应用场景： 曾是内存芯片的常见封装形式，现在在一些对空间敏感的模块中仍有应用。

6. TQFP（薄型四方扁平封装）：更薄更轻，追求极致

TQFP，全称是“Thin Quad Flat Package”，薄型四方扁平封装。它是QFP家族中的一员，特点就是“薄”。

特点：

• 超薄设计： TQFP比普通的QFP更薄，这对于追求轻薄化的电子产品来说非常重要。

• 高引脚数： 同样具有QFP的高引脚数优势，可以满足复杂芯片的需求。

• 表面贴装： 采用表面贴装技术。

• 散热考量： 越薄的封装，在散热方面可能需要更精心的设计。

应用场景： 广泛应用于笔记本电脑、平板电脑、智能手机等对厚度有严格要求的便携式设备中的主控芯片、通信芯片等。

TQFP封装芯片

7. TSSOP（薄型收缩型小外形封装）：更小更密，集成度更高

TSSOP，全称是“Thin Shrink Small Outline Package”，薄型收缩型小外形封装。你可以把它看作是SOP的“瘦身加强版”。它在SOP的基础上，进一步缩小了封装尺寸和引脚间距，同时保持了薄型化。

特点：

• 极度小型化： TSSOP封装非常小，引脚间距也极窄，是实现高密度集成的重要封装形式。

• 薄型设计： 同样追求轻薄，适用于空间受限的应用。

• 高集成度： 可以在很小的面积内实现复杂的电路功能。

• 焊接挑战： 由于引脚间距非常小，焊接难度比SOP和DIP要高，通常需要专业的自动化设备。

应用场景： 广泛用于各种小型传感器、电源管理芯片、微控制器和接口芯片等。

8. BGA（球栅阵列封装）：高密度连接，性能强劲

BGA，全称是“Ball Grid Array”，球栅阵列封装。这是现代高性能芯片最常用的封装形式之一。它的引脚不再是伸出来的，而是变成了封装底部排列整齐的小焊球。

特点：

• 高密度引脚： 焊球可以排列成二维阵列，大大增加了引脚数量，能满足现代高性能芯片（比如CPU、GPU、内存）对大量I/O的需求。

• 散热性能好： 焊球直接连接到电路板，可以提供更好的散热路径。

• 信号完整性高： 较短的电气路径有助于提高信号传输的质量。

• 体积小： 在相同引脚数量下，BGA封装的芯片面积比QFP等封装要小很多。

• 焊接复杂： BGA的焊接需要专业的设备和技术，肉眼无法直接检查焊点，需要X光等设备。

应用场景： 几乎所有的现代高性能处理器（CPU）、图形处理器（GPU）、内存芯片、主板芯片组、网络通信芯片等都采用BGA封装。

BGA封装芯片

芯片封装形式大比拼：一览表

为了让你更直观地了解这些封装形式的差异，咱们来做个简单的对比：

挑选合适的芯片封装，你需要考虑什么？

在实际的电子产品设计中，选择哪种芯片封装可不是拍脑袋决定的，需要综合考虑很多因素。作为恒彩电子的工程师，我们会从以下几个方面来考量：

1. 产品尺寸和空间限制： 你的产品是小巧的智能穿戴设备，还是大型的工业控制器？空间越小，就需要越紧凑的封装，比如BGA、TSSOP。

2. 芯片功能和引脚数量： 芯片的功能越复杂，需要连接的引脚就越多。高引脚数的芯片通常会选择QFP、BGA这类封装。

3. 性能要求： 芯片的工作频率高不高？发热量大不大？高性能芯片通常需要更好的散热和信号完整性，BGA在这方面有优势。

4. 成本预算： 不同的封装类型，其制造成本和焊接成本也不同。DIP相对便宜，BGA则成本较高。

5. 生产工艺和设备： 你的生产线支持哪种焊接方式？DIP可以手动焊接，但BGA则需要昂贵的自动化贴片机和回流焊炉。

6. 可靠性和耐用性： 产品使用环境如何？是否会受到震动、冲击？有些封装形式在机械强度上会更好一些。

7. 维修和更换的便利性： 如果产品需要后期维修或升级，DIP和PLCC这类可插拔的封装会更方便。

常见问题解答

Q1：芯片封装的材料有哪些？
A1：芯片封装的材料有很多种，最常见的是塑料（环氧树脂），因为它成本低、易于加工。此外，还有陶瓷、金属等材料，它们通常用于对散热、密封性或可靠性要求更高的特殊应用中。

Q2：直插和贴片封装，哪个更好？
A2：不能简单地说哪个更好，要看具体的应用场景。直插封装（如DIP）在早期应用广泛，便于手动操作和维修，但体积大。贴片封装（如SOP、QFP、BGA）是现代主流，体积小、集成度高，适合自动化生产和小型化产品。在大多数现代电子产品中，贴片封装是首选。

Q3：为什么BGA封装的芯片焊接更难？
A3：BGA封装的焊点在芯片底部，肉眼看不到，这给焊接过程和质量检查带来了挑战。它需要精确的温度控制和对准，通常依赖专业的自动化回流焊设备来完成。如果焊接不当，容易出现虚焊或短路。

核心要点回顾

芯片封装，这个看似不起眼的技术，实际上是现代电子工业的基石。它不仅仅是给芯片穿件衣服，更是保障芯片正常工作、实现产品功能、推动电子设备小型化和高性能化的关键。

从古老的DIP到现代的BGA，每一种封装形式都有它独特的优势和适用场景。了解这些封装形式，可以帮助你更好地理解电子产品的内部构造，也能让你在选择和使用电子元器件时更有数。

希望今天恒彩电子给大家带来的这些知识，能帮助你对芯片封装有个更清晰的认识。

希望对你有用。
