你好！你是不是对电子元件的“smd封装”这个词感到好奇？或者你在做电子项目，想弄明白这到底是个什么技术？别担心，今天我们就来好好聊聊这个在现代电子产品里无处不在的关键技术。
你可能不知道，你手里的手机、电脑，甚至家里的智能家电，里面都藏着大量的SMD元件。它就像是电子世界的“幕后英雄”，默默地支撑着我们日常使用的各种高科技产品。作为恒彩电子，我们深知这项技术的重要性，也希望能用最简单、最直接的方式，让你彻底搞懂它。
什么是SMD封装？理解表面贴装器件
要说SMD封装，我们得先从它的全称说起。SMD是“Surface Mount Device”的缩写，翻译过来就是“表面贴装器件”。顾名思义，它是一种可以直接贴装到电路板表面的电子元件。
你可能会问，这有什么特别的呢？其实，它的特别之处在于和以前的“老大哥”——DIP（Dual In-line Package，双列直插封装）元件完全不同。DIP元件就像是带了两排小腿的“小虫子”，需要把这些“小腿”插进电路板上预留的孔里，然后再在电路板的另一面焊接。这个过程听起来就比较麻烦，对吧？
而SMD元件呢，它没有那些长长的“小腿”，而是通过焊盘直接“趴”在电路板的表面，然后通过加热焊接，牢牢地固定在上面。这种直接“贴”上去的技术，我们叫做SMT（Surface Mount Technology，表面贴装技术）。所以，你可以把SMD理解为采用SMT技术进行封装的电子元件。
为什么这种方式这么受欢迎呢？
想象一下，DIP元件需要打孔，元件本身也比较大。而SMD元件则小巧得多，不需要穿孔，直接焊在表面。这就像是以前的房子需要打地基、挖深坑，现在的房子可以直接在平地上搭建，效率更高，也更节省空间。这种技术可是大大提高了电路板的集成度、生产效率和可靠性。
SMD封装的优点和特点：为什么大家都爱用它？
既然SMD封装这么流行，那它肯定有很多优点。咱们来仔细看看，它到底“好”在哪里：
小型化与高集成度，让电子产品更小巧
你有没有发现，现在的电子产品越来越小，功能却越来越强大？这很大程度上要归功于SMD封装。因为SMD元件没有长长的引脚，体积比传统元件小很多。这样一来，在同样大小的电路板上，我们就能放更多的元件，实现更复杂的功能。这就像是把以前的大房子改成了多层公寓，住的人更多了，占地面积却没变。
生产效率与成本效益，让生产线更给力
传统DIP元件的安装，在早期很多时候需要人工来完成，或者自动化程度不高。但SMD元件的出现，让自动化生产变得更加容易。高速贴片机可以非常精准、快速地把SMD元件放到电路板上，然后通过回流焊一次性完成焊接。这不仅大大提高了生产速度，减少了人工成本，也降低了整体的制造成本。可靠性与性能提升，让产品更稳定
SMD元件的引脚短，甚至有些元件直接就是无引脚设计，这减少了信号传输路径，从而降低了信号干扰和寄生电感、电容，让电路的电气性能更好。同时，由于焊接点在元件底部或侧面，焊点更牢固，抗震动能力也更强，提高了产品的整体可靠性。你想想，短跑运动员跑得更快，就是因为他的步子更短、更有效率。

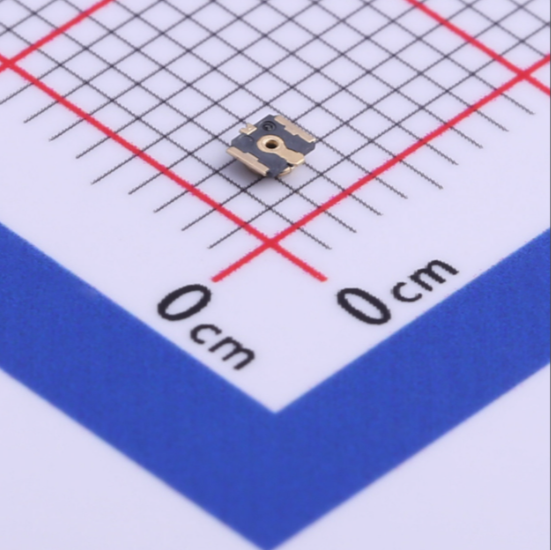

SMD封装的常见类型：你可能不知道它们长这样
SMD元件可不是只有一种样子，它有很多“家族成员”，根据功能和封装形式，可以分成好几种。
被动元件SMD：电阻、电容

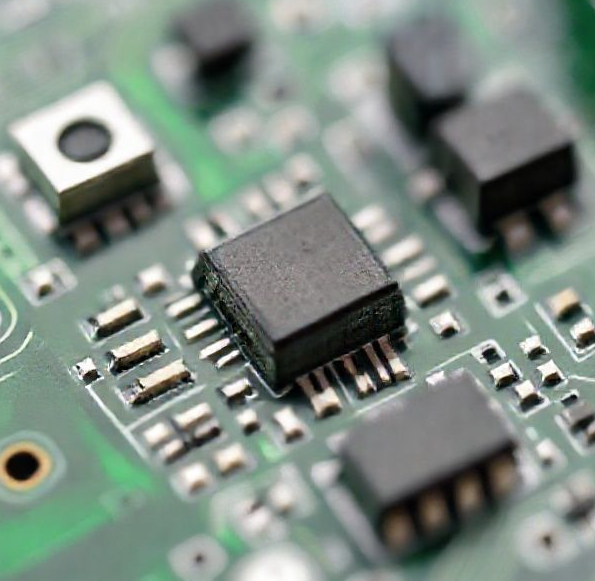

这些是最常见的SMD元件，比如贴片电阻、贴片电容。它们通常是长方形或方形的小块，直接焊在PCB（Printed Circuit Board，印刷电路板）的焊盘上。你可能会在电路板上看到很多密密麻麻的小方块，它们就是被动SMD元件。主动元件SMD：晶体管、二极管
这些元件通常是塑料封装，有几个引脚从封装区域伸出来，焊接到PCB的焊盘上。比如晶体管，它有三个端子（基极、发射极和集电极），所以你不可能把它放错方向。二极管也是类似的封装形式。集成电路SMD：各种芯片
集成电路（IC）的SMD封装种类就更多了，取决于芯片所需的引脚数量。从只有十几个引脚的小芯片，到几百个引脚的复杂处理器，它们都有对应的SMD封装形式，比如SOP、QFP、BGA等等。LED显示屏中的SMD：点亮你的世界
在LED显示屏领域，SMD封装也是主流。比如常见的2835型LED封装，几乎占据了照明市场的大半江山。它把灯杯、支架、晶元、引线、环氧树脂等材料封装成不同规格的灯珠，然后通过高速贴片机和回流焊，把这些灯珠焊接到电路板上，形成一个个显示单元。你看到的很多户外大屏、室内显示屏，都离不开SMD LED元件。
SMD封装的制造工艺：元件是如何“诞生”的？
了解了SMD的优点和类型，你可能对它是怎么制造出来的好奇。其实，SMD封装的制造工艺也是电子制造业的一大进步。
从手工到自动化：生产线的革命
在很久以前，电子线路板的组装很多都是靠人工来完成的。后来虽然有了自动化机器，但它们主要放置一些简单的引脚元件，复杂的元件还得靠手工。SMD元件的出现，彻底改变了这一切。它让拾放设备（Pick-and-Place Machine）成为了生产线上的主力军，实现了高度自动化。表面贴装技术(SMT)的装配流程：三步走
SMD元件在电路板上的装配，主要通过SMT技术来完成，大致可以分为几个步骤：焊锡膏涂布： 首先，在印制电路板上需要焊接元件的位置，精确地涂布一层焊锡膏。这就像是给元件准备的“胶水”。
元件放置： 接着，高速贴片机会像变魔术一样，快速、准确地把SMD元件放置到涂有焊锡膏的焊盘上。
回流焊： 然后，整个电路板会进入回流焊炉，通过加热使焊锡膏熔化，冷却后，元件就牢牢地焊在了电路板上。
微型SMD的特殊工艺：更精密的制造

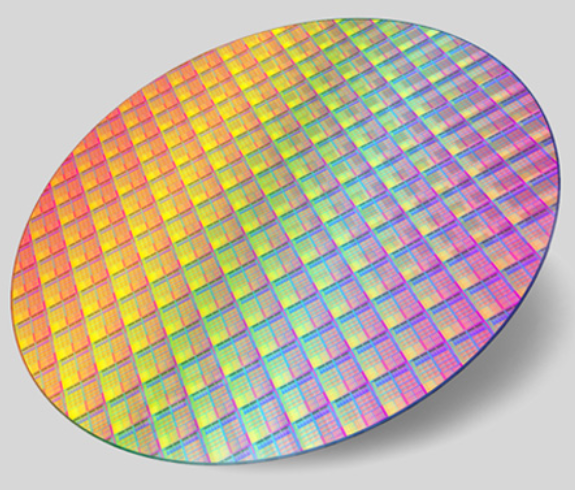

对于一些特别小的微型SMD元件，比如晶圆级芯片尺寸封装（WLCSP），它们的生产工艺会更精密，包括晶圆制造、再钝化、焊盘上共熔焊接凸起的沉积、背磨、保护性封装涂敷、测试、激光标记，最后再包装成带和卷的形式，通过标准的SMT技术装配到PCB上。这确保了元件尺寸与裸片尺寸大小一致，实现极致的小型化。
SMD封装与其他先进封装技术的比较：它们有什么不同？
在电子元件封装的世界里，SMD虽然是主流，但它也不是唯一的选择。还有一些其他的封装技术，各有各的特点和应用场景。
| 特性/封装类型 | SMD（表面贴装器件） | DIP（双列直插封装） | COB（板上芯片） | IMD（四合一集成封装） |
|---|---|---|---|---|
| 安装方式 | 表面贴装 | 通孔插装 | 芯片直接封装在基板 | 四个像素集成封装 |
| 体积大小 | 小巧轻薄 | 较大 | 极小 | 介于SMD和COB之间 |
| 集成度 | 高 | 低 | 极高 | 高 |
| 生产效率 | 高（自动化） | 较低（需打孔） | 高 | 高 |
| 可靠性 | 良好 | 一般 | 很高 | 很高 |
| 散热性能 | 良好 | 一般 | 很好 | 很好 |
| 维修难度 | 相对容易 | 容易 | 较难 | 较难 |
| 主要应用 | 绝大多数电子产品、LED显示屏 | 早期电子产品、试验电路 | 超小间距LED显示屏 | Mini LED显示屏 |
SMD与DIP：新旧交替
我们前面已经提到了，DIP是传统的通孔封装，SMD是表面贴装。DIP元件的引脚需要穿过电路板的孔，而SMD元件直接焊在表面。DIP虽然现在用得少了，但在一些需要手动焊接、原型开发或者对尺寸不敏感的场合，你还是能看到它的身影。但从整体趋势来看，SMD以其小型化、高集成度和自动化生产的优势，已经取代DIP成为主流。SMD与COB、IMD、GOB、VOB：LED显示领域的新发展
在LED显示屏领域，除了传统的SMD封装，你可能还会听到COB（Chip On Board）、IMD（Integrated Matrix Device）、GOB（Glue On Board）和VOB（Virtual On Board）等技术。虽然这些新技术在某些特定应用上表现出色，但SMD封装由于技术成熟稳定、制造成本低、散热效果好、维修方便等特点，在LED应用市场仍然占据着很大的份额。
COB封装： 它是把LED芯片直接封装在基板上，省去了单个灯珠的封装过程。它的优点是封装尺寸更小，集成度更高，散热更好，可靠性也更高，特别适合做超小间距的LED显示屏。
IMD封装： 这是一种“四合一”集成封装技术，它在一个封装结构中包含四个像素，融合了SMD和COB的优点。它比传统SMD更小，但又不像COB那样完全“裸露”芯片，在Mini LED模块中应用广泛。
GOB/VOB封装： 这两种技术通常是在SMD或COB显示屏的基础上，再进行表面防护处理，比如用特殊的胶水覆盖，以提高显示屏的防撞、防潮、防尘能力。
SMD封装在电子行业的应用：无处不在的它
SMD封装技术简直就是现代电子制造业的“基石”，它的应用范围非常广。
消费电子产品： 你的智能手机、平板电脑、笔记本电脑、智能手表、蓝牙耳机等等，几乎所有的消费电子产品都大量使用了SMD元件。正是因为SMD的小型化，这些设备才能做得越来越轻薄、功能越来越强大。
工业控制与汽车电子： 在工业自动化设备、医疗器械、汽车电子系统（比如车载导航、发动机控制单元）中，SMD元件也扮演着重要角色。它们需要高可靠性和稳定性，SMD封装正好能满足这些严苛的要求。
LED照明与显示： 除了我们前面提到的LED显示屏，各种LED照明产品，比如LED灯泡、灯带、路灯等，也广泛采用SMD LED封装。它提供了良好的光效和散热性能，是现代照明技术的核心。
SMD封装的发展趋势：它会走向何方？
SMD封装技术虽然已经非常成熟，但它也在不断地发展和演进。
目前，SMD仍然是封装技术的主流，尤其在LED照明市场，2835型封装几乎占据了半壁江山。不过，面对COB、IMD等新兴技术的竞争，SMD也在不断地调整和升级。
一个明显的趋势是，中功率LED产品正在成为主流封装方式。以前市场上的LED产品要么是大功率，要么是小功率，各有优缺点。而结合两者优点的中功率LED产品应运而生，它在亮度、效率和成本之间找到了更好的平衡点。
当然，SMD也会继续与这些新型封装技术融合与竞争，不断优化自身的性能，以满足电子产品日益增长的需求。可以肯定的是，在可预见的未来，SMD封装还会继续在电子行业中发挥关键作用，只是它的形式和应用可能会更加多样化。
常见问题：你可能还有这些疑问
1. SMD和SMT有什么区别？
简单来说，SMT是“技术”，SMD是“元件”。SMT（表面贴装技术）是一种把电子元件贴装到电路板表面的技术方法。而SMD（表面贴装器件）就是指那些采用SMT技术进行封装的电子元件。你可以把SMT理解为“怎么做”，SMD理解为“做什么”。
2. 为什么现在很多电子产品都用SMD元件？
主要原因有几个：SMD元件体积小，能让电子产品做得更小巧、更轻薄；它能提高电路板的集成度，让产品功能更强大；生产效率高，成本效益好，能让产品价格更亲民；而且，SMD元件的电气性能和可靠性也更好。
3. SMD元件自己能焊接吗？
如果你有专业的工具和一定的经验，比如热风枪、烙铁、焊锡膏等，自己焊接一些尺寸较大的SMD元件是可行的。但对于非常小的元件，或者集成度很高的芯片，建议还是交给专业人士或者使用专业的设备，因为它们对焊接精度和温度控制的要求非常高。
4. 恒彩电子在SMD封装领域有什么优势？
恒彩电子在电子元器件领域深耕多年，我们对SMD封装技术有着深刻的理解和丰富的实践经验。我们不仅提供高品质的SMD元件，更专注于提供符合最新行业标准、性能卓越的解决方案。无论你是需要定制化的SMD元件，还是寻求高效的SMT生产指导，恒彩电子都能为你提供专业、可靠的支持。我们致力于将先进的SMD技术融入你的产品，助你提升竞争力。
SMD封装技术，这个听起来有点专业的词，其实和我们的生活息息相关。它让电子产品变得更小、更快、更智能，也让我们的生活变得更加便利和多彩。从你每天使用的手机，到家中智能设备的每一个闪光点，都有SMD元件的功劳。它不仅仅是一种技术，更是一种推动社会进步的力量。
希望对你有用。
