当你需要进行精细操作，比如外科手术、精密装配或者高质量检测时，照明效果至关重要。一点点阴影都可能遮挡视线，影响判断。这就是“无影灯”存在的意义。而当今，LED技术以其独特的优势，成为了无影灯的主流光源。
但你有没有想过，为什么LED灯珠组合在一起，就能实现神奇的“无影”效果？这背后，是极其精密复杂的光学设计在起作用。特别是我们常说的“子母无影灯”，它在LED灯珠的光学设计上更是有着独到的细节。今天，我们就来一起深入探究这些细节，看看它们是如何协同工作，为你提供一个几乎没有阴影的清晰世界。
什么是无影灯？为什么它的光学设计如此关键？
你或许会问，什么叫“无影”？物理学告诉我们，点光源在物体背后会形成清晰的阴影。但如果光源不是一个点，而是有一定面积，或者由多个点光源从不同角度照射呢？这时，物体的阴影就会变得模糊甚至消失。无影灯正是利用了这个原理。
简单来说，无影灯是通过一个较大面积或多个分散排列的光源向同一区域照射，这样，物体在不同光源下产生的阴影会相互叠加、抵消或被其他方向的光照亮，最终使得物体在中心工作区域几乎没有明显的、能影响操作的阴影。
对于LED无影灯来说，光源就是一颗颗小小的LED灯珠。如何让这些分散的“点光源”协同工作，形成一片均匀、高亮度、且能消除阴影的光场，这就完全依赖于精妙的光学设计了。光学设计是无影灯的“灵魂”，它决定了光的投射方向、光斑形状、光场均匀性以及最重要的——阴影消除效果。
LED灯珠的光学特性：无影设计的基石
在谈论整体光学系统之前，我们首先得看看构成系统的“基本单位”——LED灯珠本身。它的光学特性是整个无影设计的基础。
LED芯片的发光角度和光强分布： 不同的LED芯片在封装前，其原始发光角度和光强分布就不同。通常，芯片本身是朗伯型或近似朗伯型的发光体。
一次光学封装： LED灯珠在封装时，会加入树脂或硅胶等透镜材料。这个“一次光学”层会初步决定灯珠的出光角度。常见的有窄角度、中角度和宽角度封装。无影灯设计会根据需要选择合适发光角度的LED，或者通过后续的二次光学来调整。
“子母”结构在描述无影灯整体时，有时指的是主灯和副灯。但在描述LED灯珠层面的光学设计时，“子母”可能更侧重于指代为了实现无影效果而采用的阵列组合或光束管理方式，比如可能包含不同类型或不同光学处理的LED单元协同工作。这里的核心是将多个光束叠加，填补阴影区域。
二次光学设计：让光“听话”的关键
仅仅依靠LED灯珠本身的出光角度是远远不够的。要实现高要求的无影和均匀照明，必须依靠灯珠之外的二次光学设计。这是LED子母无影灯光学设计的核心和难点所在。二次光学的主要作用是收集、重新分配和引导LED灯珠发出的光线，使其按照设计要求投射到目标区域。

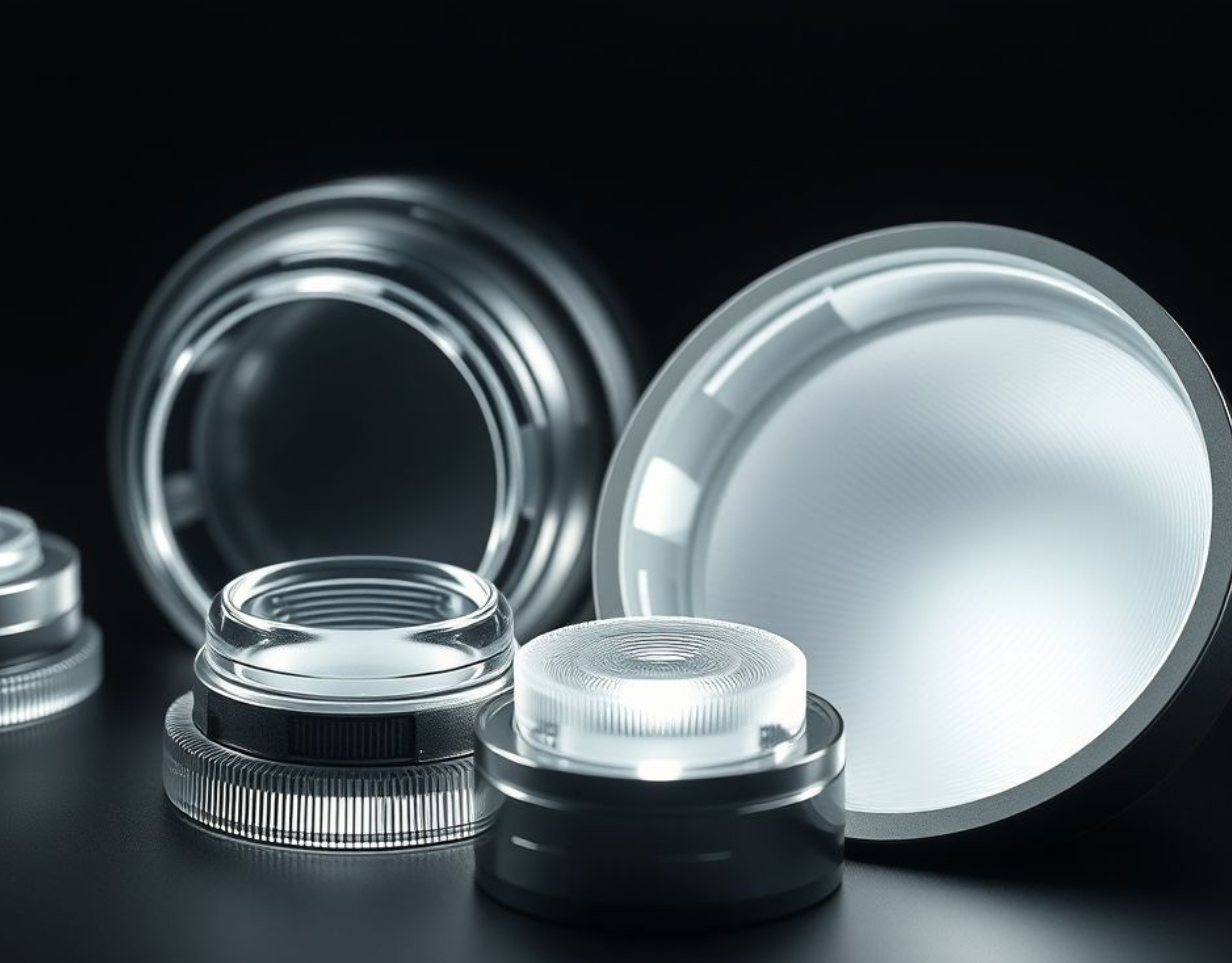

常见的二次光学组件包括：
透镜（Lenses）：
球面/非球面透镜： 用于聚光或发散光束。
阵列透镜 (Lens Arrays)： 将多个LED的光通过微透镜阵列进行整形，常用于实现均匀化光斑。
自由曲面透镜 (Freeform Lenses)： 这是现代LED光学设计中的利器。设计师可以通过专业软件（如LightTools, Zemax, TracePro）计算出具有任意复杂曲面的透镜，将LED发出的光精确地重塑成所需的形状和分布，比如方形、圆形均匀光斑，或者特定的非均匀分布以补偿其他区域的光衰。在无影灯设计中，自由曲面透镜常用于将LED的光束角扩大并导向特定角度，确保光线从多个方向照射到手术区域。这方面的设计复杂且计算量大，是各家厂商的核心技术秘密之一。你可以参考一些关于自由曲面光学设计的技术论文来深入了解。
菲涅尔透镜 (Fresnel Lenses)： 通过环形台阶结构实现透镜功能，可以做得更薄更轻，但在照明领域可能主要用于聚光，无影灯中应用相对较少，但在某些特殊结构的补光单元中可能有应用。
反射器（Reflectors）：
抛物面反射器 (Parabolic Reflectors)： 将位于焦点的点光源发出的光变成平行光束。
椭球面反射器 (Ellipsoidal Reflectors)： 将一个焦点处的光源发出的光会聚到另一个焦点。
自由曲面反射器： 类似于自由曲面透镜，可以实现复杂的光线控制。
在无影灯设计中，反射器常与LED配合使用，例如将LED的光反射并导出，形成特定形状和角度的光束，或者用于提高光能利用率，将侧向的光反射回有效区域。高反射率的材料和精确的反射面形状是关键。
导光板/导光柱 (Light Guides/Collimators)： 在某些设计中，可能会使用导光结构将LED的光引导到指定位置或整形。
巧妙的灯珠排列与布局：从“点”到“面”

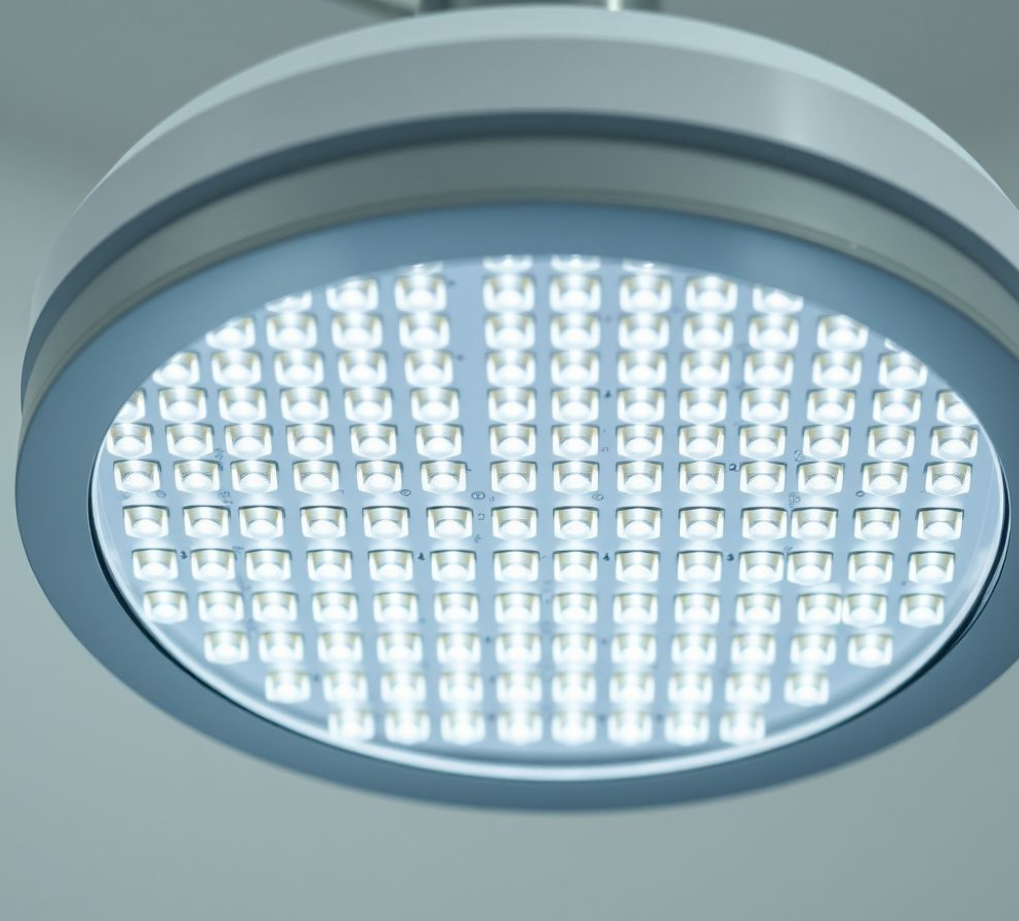

LED灯珠的排列方式直接影响着最终的光场分布和阴影效果。无影灯通常采用环形、花瓣形、矩阵形或其他复杂的多边形排列。
环形/花瓣形排列： 这是最经典的设计之一。将大量LED灯珠沿着多个同心圆环或花瓣形状排列。这样做的好处是，来自不同方向（圆环上的不同位置）的光线可以从多个角度照射目标区域。当你在某个方向形成一个阴影时，来自环形对侧或其他角度的光线会立即将这个阴影区域照亮。环越多、LED越密集，这种阴影填补效果就越好。
结合二次光学： 排列本身提供多角度光源，而二次光学（透镜或反射器）则精确控制每一颗LED的光束角度和形状，确保这些光束在工作区域内精确地叠加，形成高均匀度的光斑，并确保任何一个方向的光都被其他方向的光束所覆盖，从而消除阴影。
如何实现均匀的光场分布？
无影灯不仅要无影，光场还得均匀。想象一下，手术区域中心亮得晃眼，边缘却很暗，这显然不行。实现高均匀度的关键在于：
精确的光学设计： 通过前面提到的二次光学设计，精确控制每一颗LED的光强分布和投射方向，使其在目标平面上叠加后形成均匀的光强。
合理的排列密度和间距： 灯珠之间以及环与环之间的距离需要精心计算，以确保光斑叠加平滑，没有明显的亮区或暗区。
光学模拟软件的应用： 在设计阶段，工程师会利用专业的光学模拟软件建立三维模型，模拟数千甚至上万条光线的路径和能量分布，预测光场效果（光强分布、均匀度、阴影深度等），并根据模拟结果反复迭代优化光学结构和布局。这大大提高了设计效率和精度。
高显色指数（CRI）与色温（CCT）：不仅仅是“亮”
对于医疗无影灯来说，仅仅提供无影和均匀的光是不够的，光的质量同样重要。
显色指数（CRI）： 指示光源还原物体真实颜色的能力。在手术中，医生需要清晰地区分不同的组织、血管和体液的颜色，这对于诊断和操作至关重要。医疗无影灯通常要求CRI高于90，甚至高于95。高CRI的实现依赖于选用光谱特性优良的LED芯片，以及光学材料不能对光谱造成不利影响。
色温（CCT）： 描述光的颜色外观（偏黄或偏蓝）。手术照明常用的色温在4000K-5000K之间，提供一种中性或略偏冷色的白光，让人保持清醒和专注。通过选择不同色温的LED芯片组合或调节不同色温芯片的比例可以实现色温调节功能，满足不同手术或医生个人的偏好。
光学材料与制造工艺：决定性能上限
再好的设计也需要高质量的材料和精密的制造工艺来落地。
光学材料： 用于透镜和反射器的材料必须具有高透光率或高反射率，低吸收率，并且要耐高温、耐老化、不易变黄。常用的有光学级PC、PMMA、玻璃等，以及各种高反射率的镀层。材料的精度和表面质量（比如没有划痕、气泡、杂质）直接影响光的传输和整形效果。
制造工艺： 光学组件的制造精度要求极高，特别是自由曲面透镜或反射器。注塑成型、模压成型等工艺的控制精度必须达到微米级别。任何微小的偏差都可能导致光束偏离预设路径，影响最终的光场均匀性和无影效果。组装时的对齐精度也同样重要。
数据说话：不同光学设计对照明效果的影响
我们可以用一个简化的表格来对比一个基础光学设计（仅LED+简单透镜+基本排列）与一个优化光学设计（高品质LED+复杂二次光学+优化排列）在关键性能指标上的差异：
| 性能指标 | 基础光学设计 | 优化光学设计 | 设计改善的关键点 |
|---|---|---|---|
| 工作区域光强 (Lux) | 50,000 - 80,000 | 100,000 - 160,000 | 更高光效LED，优化光能收集与传输效率。 |
| 光场均匀度 (%) | 60 - 70% | > 85% (中心区域) | 精确的二次光学设计（如自由曲面透镜）、优化的灯珠排列。 |
| 阴影深度 (%) | 15 - 25% | < 10% | 多角度光束精确叠加、填补，降低阴影对比度（符合标准如IEC 60601-2-41）。 |
| 显色指数 (CRI) | 80 - 85 | > 95 | 选用高CRI LED芯片、优化光谱分布。 |
| 眩光等级 (UGR) | 中等 | 低 | 精心控制光束投射方向，减少杂散光。 |
注意：上述数据为示意性质，实际数值取决于具体产品设计和测试标准。阴影深度是一个通过特定方法（如放置标准测试体）测量的指标，反映阴影的“浓淡”。更低的百分比意味着更淡的阴影。
从表格中你可以清楚地看到，优化过的光学设计能在光强、均匀度、阴影消除和色彩还原等多个维度带来显著提升，而这些提升对于无影灯的实际应用效果至关重要。
光学设计面临的挑战与解决方案
进行高品质的LED无影灯光学设计并非易事，会遇到诸多挑战：
挑战1：高光强与低眩光并存。 你需要很高的亮度，但又不能让医生或操作者感到刺眼（眩光）。
解决方案： 精确控制光束的出射角度，将光线限制在工作区域内，避免直接照射到操作者的眼睛。使用防眩光处理的光学材料或结构。
挑战2：实现高均匀度与阴影深度最小化。 这是一对相互关联又相互制约的目标。
解决方案： 精密的二次光学设计，确保光束的精准叠加；优化的灯珠排列和密度；反复进行光学模拟验证和调整。
挑战3：热管理对光学性能的影响。 LED工作时产生热量，如果散发不及时，会影响LED的光效、颜色和寿命，进而影响光学性能。
解决方案： 光学设计需要与热管理设计紧密配合。合理布置LED，留出散热通道；选择导热性能好的材料；设计高效的散热结构（散热片、热管等）。
挑战4：设计复杂性和制造成本。 高性能的光学结构往往复杂，需要高精度的模具和制造工艺，这会增加成本。
解决方案： 在性能、成本和可制造性之间找到最佳平衡点。利用先进的制造技术提高效率和精度。
常见问题解答
Q: 无影灯真的完全没有影子吗？
A: 并非字面意义上的“完全”没有影子。物理上不可能完全消除所有阴影。无影灯的目标是让阴影变得极淡、模糊，或者被周围的光填补，使得在正常工作距离和角度下，物体投射的阴影不足以干扰视觉判断。国际标准（如IEC 60601-2-41）通过特定的测试方法来衡量无影灯的阴影深度。
Q: LED无影灯相比传统无影灯有什么优势？
A: LED无影灯优势明显：更高的光效更节能、寿命更长维护成本低、体积更小设计灵活、启动快无延迟、光质可控性强（易于调节亮度和色温、实现高CRI）、不含汞更环保。
Q: 如何判断一个无影灯的光学设计好不好？
A: 可以从几个关键指标来判断：工作区域的光强是否足够且符合需求、光场的均匀度是否高（越高越好）、阴影深度是否足够低（越低越好）、显色指数是否高（医疗用途通常要求>90或>95）、色温是否合适且稳定、以及眩光是否得到有效控制。同时，实际使用中的舒适度和视觉效果也很重要。
总而言之，LED子母无影灯珠的光学设计是一项系统工程，它远不止是将LED灯珠简单地组合起来。其核心在于通过对LED自身特性、一次光学、二次光学（特别是透镜和反射器的精心设计）、灯珠的精确排列布局、光学材料的选择和高精度制造工艺的全面掌控和优化，来重塑和管理光束。
正是这些精细的光学设计细节，使得来自不同角度的LED光线能够在目标工作区域内完美地叠加、相互补充，从而最大程度地消除恼人的阴影，实现高亮度、高均匀度、高显色性的照明效果。对于医疗、精密制造等对照明质量要求极高的领域来说，这些光学设计的细节是确保工作效率和质量的关键所在。理解这些细节，也能帮助你更好地选择和评估无影灯产品，确保它能为你提供最清晰、最可靠的光环境。
