WS2812B内置IC灯珠将RGB LED芯片与控制IC集成于单颗灯珠内部，可通过单线数据控制实现独立变色。本文介绍其工作原理、主要参数、接线方式、应用场景及选型注意事项。
WS2812B内置IC灯珠是什么？
WS2812B内置IC灯珠基本结构

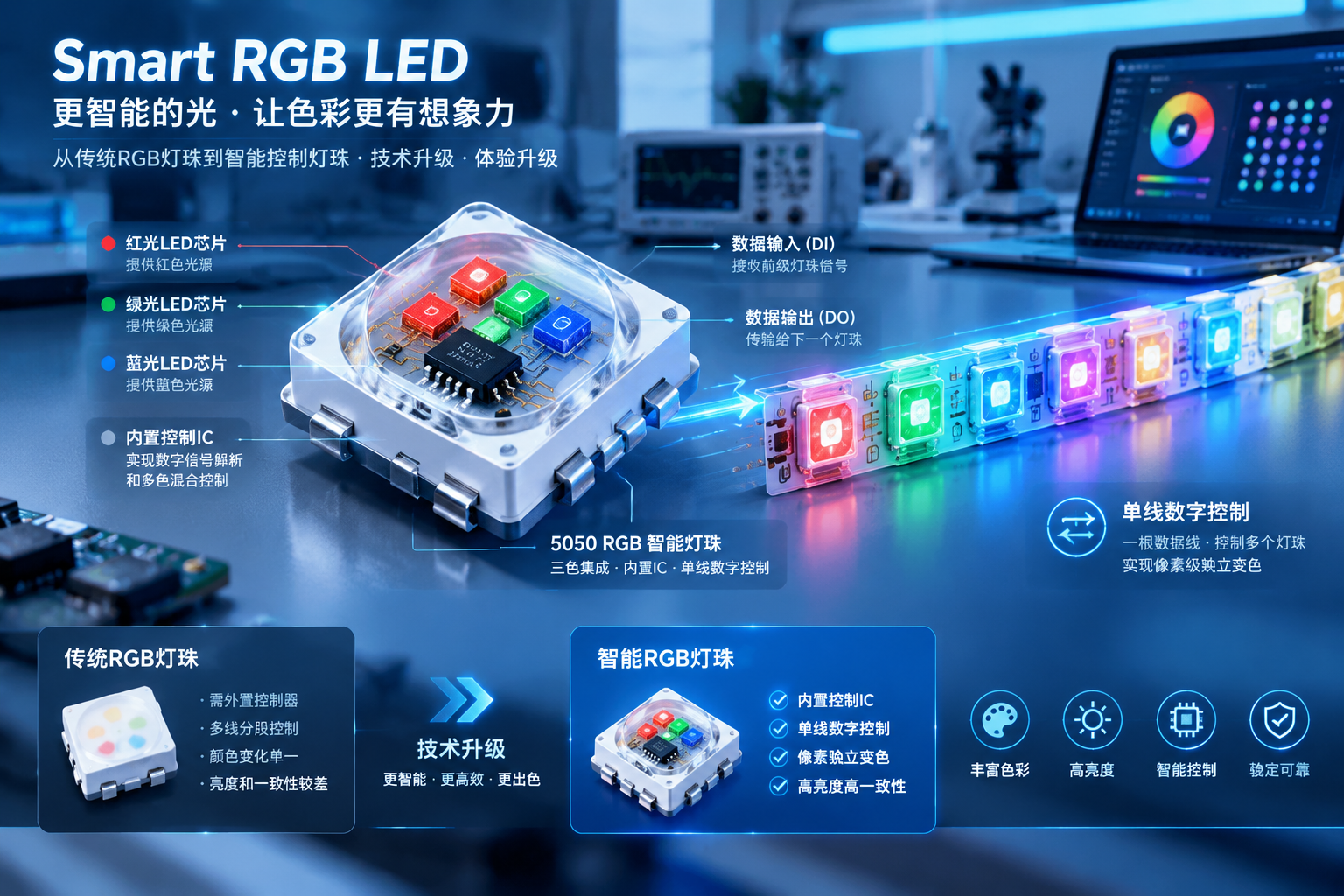

WS2812B内置IC灯珠是一种集成控制功能的智能RGB LED产品，将RGB三色LED芯片和控制IC集成在5050封装结构内。与传统RGB灯珠相比，它无需额外配置独立控制芯片，通过数字信号即可完成颜色调节。
其主要组成包括：
- RGB三色LED芯片
- 内置控制IC
- 5050封装结构
- 数据输入与输出接口
由于控制IC集成在灯珠内部，多颗WS2812B连接后，可以实现单颗像素独立控制，形成渐变、跑马、闪烁等动态灯光效果。
WS2812B与普通RGB灯珠的区别
| 类型 | 普通RGB灯珠 | WS2812B内置IC灯珠 |
|---|---|---|
| 控制方式 | 多路PWM控制 | 单线数字控制 |
| 是否需要外部IC | 需要 | 不需要 |
| 单颗灯珠控制 | 线路设计较复杂 | 可独立控制 |
| 应用开发难度 | 相对较高 | 相对简单 |
WS2812B的主要特点是将控制部分集成到灯珠内部，减少外围线路设计，使LED灯带、像素灯等产品更容易实现动态效果。
WS2812B内置IC灯珠工作原理
内部结构组成
WS2812B内部主要包含以下模块：
- RGB LED芯片：负责红、绿、蓝三种颜色发光，通过不同亮度组合形成多种颜色。
- 数据处理IC：接收外部控制信号，并解析对应颜色数据。
- 驱动模块：控制LED输出状态，保持灯珠正常工作。
- 信号传输模块：负责数据在灯珠之间逐级传递。
单颗灯珠独立控制方式

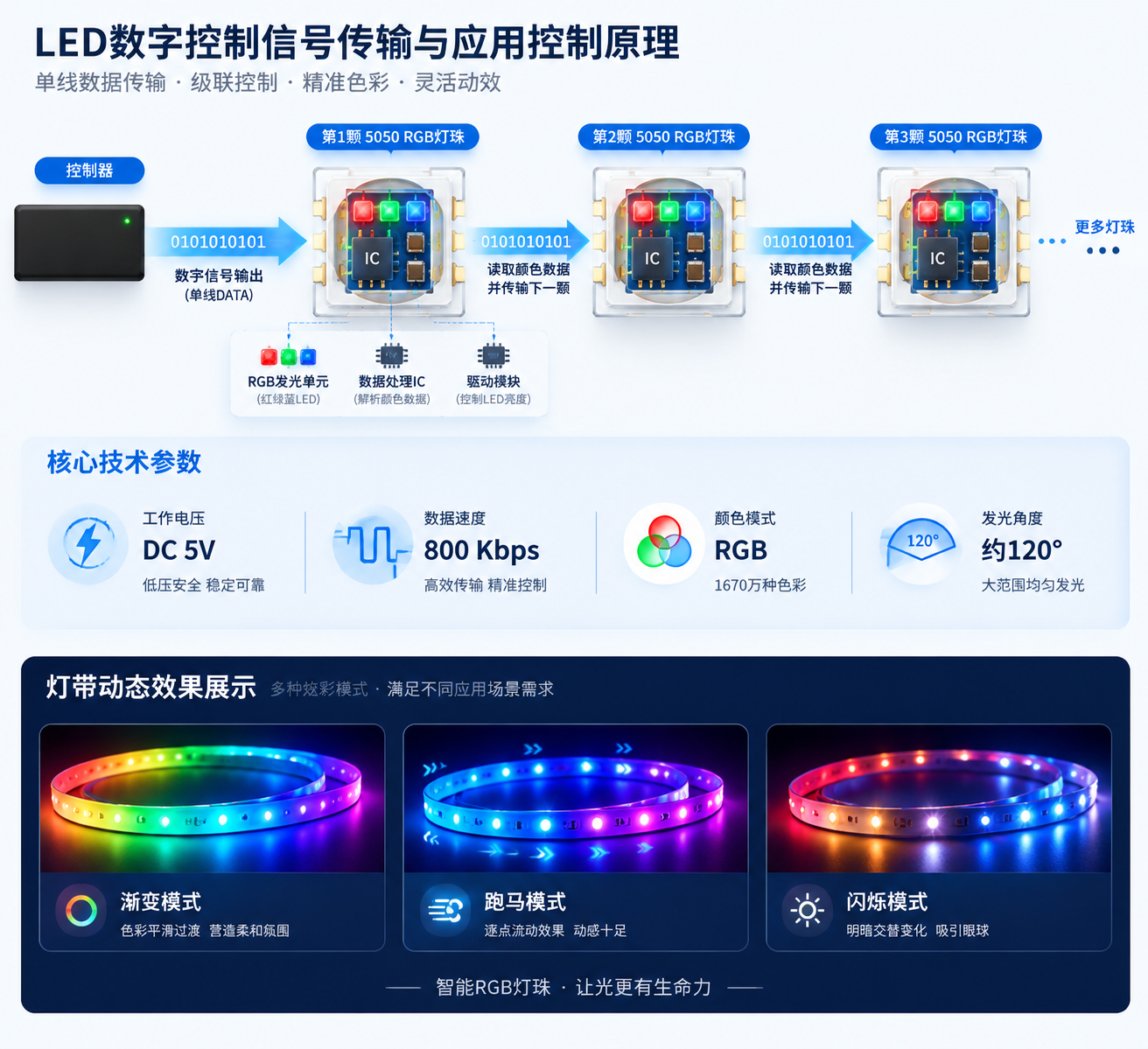

WS2812B采用数据级联传输方式工作：
- 控制器发送颜色数据。
- 第一颗灯珠读取属于自己的数据。
- 剩余数据继续传输至下一颗灯珠。
- 多颗灯珠组合后形成完整灯光效果。
这种控制方式让每颗灯珠都可以显示不同颜色，适用于需要像素级控制的照明应用。
数据通信方式
WS2812B通常采用单线通信方式，常见数据传输速率约为800Kbps。
多个灯珠通过串联方式连接，只需要一个控制信号接口即可控制整组LED，实现动态灯效。
WS2812B内置IC灯珠主要参数
常见技术参数
| 参数 | 规格 |
|---|---|
| 封装尺寸 | 5050 |
| 工作电压 | DC5V |
| LED颜色 | RGB |
| 控制方式 | 单线控制 |
| 数据速度 | 800Kbps |
| 视角 | 约120° |
| 工作温度 | -40℃~+85℃ |
影响灯珠性能的因素
WS2812B的实际表现与灯珠制造工艺和应用环境有关，选型时通常需要关注：
- LED芯片一致性
- IC稳定性
- 封装工艺
- 散热设计
- 防静电能力
- 长时间工作可靠性
例如，在高密度灯带或长时间运行场景中，除了关注亮度表现，还需要考虑供电稳定性和散热条件。
恒彩电子提供WS2812B内置IC灯珠相关产品方案，在生产过程中关注亮度一致性、颜色一致性以及产品可靠性控制。
WS2812B、WS2812、WS2813有什么区别？
三款灯珠对比
| 项目 | WS2812 | WS2812B | WS2813 |
|---|---|---|---|
| 封装 | 5050 | 5050 | 5050 |
| 控制方式 | 单线 | 单线 | 双信号 |
| 断点续传 | 不支持 | 不支持 | 支持 |
| 成本 | 较低 | 较低 | 相对较高 |
| 应用方向 | 老项目应用 | 常规智能LED项目 | 高可靠性项目 |
如何选择合适型号？
WS2812B适合大多数普通智能灯带、DIY项目和智能照明产品。它控制方式成熟，适用于对成本和功能都有要求的应用。
如果项目对连续运行稳定性要求较高，例如大型灯光工程或长距离灯带应用，可以根据实际需求考虑支持信号备份功能的型号。
WS2812B灯珠引脚定义与接线方法
四个主要引脚功能
WS2812B通常包含以下连接端：
- VCC：连接5V电源
- GND：连接电源负极
- DIN：数据输入端
- DOUT：数据输出端
标准连接方式
连接时需要注意：
- VCC连接稳定的5V电源。
- GND与控制器保持共地。
- DIN连接MCU数据输出端。
- DOUT连接下一颗灯珠的数据输入端。
电路设计注意事项
实际应用中，建议关注以下设计细节：
- 数据输入端可增加约220Ω电阻，提高信号稳定性。
- 电源入口增加滤波电容，减少电压波动影响。
- 长距离灯带建议采用多点供电，降低电压下降。
- 根据灯珠数量合理设计电源容量。
WS2812B驱动方案介绍
Arduino控制WS2812B
Arduino是常见的入门控制平台，可通过FastLED或Adafruit NeoPixel等程序库，实现颜色变化和灯光动画控制。
ESP32控制WS2812B
ESP32具有更强的数据处理能力，并支持无线通信功能，适合智能灯光设备开发。
结合手机应用或智能控制系统后，可以实现远程调节、场景切换等功能。
WS2812B数量与电源计算
电源设计需要根据灯珠数量和亮度需求进行计算：
总功耗 = 单颗灯珠功耗 × 灯珠数量
实际使用时，通常建议预留一定电源余量，避免长期满负荷工作导致电压不稳定。
WS2812B常见问题与解决方法
WS2812B灯珠不亮怎么办？
可以检查：
- 电源电压是否正常
- VCC和GND连接是否正确
- DIN输入方向是否接反
- 控制信号是否正常输出
WS2812B颜色显示异常是什么原因？
常见原因包括：
- 供电不足
- 数据传输错误
- 信号受到干扰
- 线路距离过长
解决时可以检查供电能力、优化线路设计，并减少信号传输距离。
WS2812B容易损坏的原因
灯珠损坏通常与以下因素有关：
- 静电冲击
- 电压异常
- 散热不足
- 电源质量不稳定
在生产和使用过程中，需要结合应用环境做好防护设计。
WS2812B内置IC灯珠应用场景
LED灯带与氛围照明
WS2812B常用于RGB灯带、家庭装饰照明和商业空间氛围灯。通过程序控制，可以实现颜色变化和动态效果。
舞台灯光
舞台和娱乐灯光系统需要丰富的动态效果，WS2812B能够满足像素控制和灯光编程需求。
智能家居
结合控制器、手机APP或自动化系统，WS2812B可以用于打造不同照明模式，例如场景切换、定时控制等。
汽车氛围灯
汽车内饰照明空间有限，对灯珠尺寸和控制灵活性有一定要求。WS2812B采用小尺寸封装，适合应用于局部装饰照明。
WS2812B内置IC灯珠选购注意事项
选择供应商时关注哪些方面？
WS2812B灯珠应用效果不仅取决于控制方案，也与封装制造过程有关。实际采购时，可以重点确认：
- 产品规格是否符合项目要求
- RGB颜色一致性
- IC工作稳定性
- 防静电性能
- 工作温度范围
- 批量生产一致性
恒彩电子具备LED封装生产能力，可根据应用需求提供WS2812B内置IC灯珠相关规格支持，包括样品测试、规格调整和批量生产服务。
不同应用如何判断适合的WS2812B方案？
选型时需要结合实际使用环境：
- 普通装饰灯带：重点关注成本、亮度和颜色一致性。
- 智能家居产品：需要关注控制兼容性和长期运行稳定性。
- 工程类灯光项目：需要重点评估供电设计、信号距离和维护便利性。
WS2812B内置IC灯珠FAQ
WS2812B和WS2812有什么区别？
WS2812B是在WS2812基础上的改进型号，主要优化了封装结构和引脚设计，使PCB布局更加方便。
WS2812B灯珠需要多少电压？
标准WS2812B工作电压通常为DC5V，需要稳定电源供电以保证正常显示效果。
WS2812B可以用Arduino控制吗？
可以。通过FastLED、Adafruit NeoPixel等程序库，可以实现颜色控制和动态效果开发。
WS2812B支持断点续传吗？
标准WS2812B不支持断点续传功能。如果应用环境对信号可靠性要求较高，可以考虑其他支持备份信号功能的型号。
WS2812B适合哪些行业？
WS2812B主要应用于智能照明、LED灯带、舞台灯光、汽车氛围灯以及电子DIY项目。
