2016侧发光灯珠采用2.0×1.6mm封装结构，适用于超薄灯具、背光和线性照明产品。本文介绍其规格参数、应用场景、选型方法及使用注意事项。
什么是2016侧发光灯珠？
2016侧发光灯珠是一种采用SMD贴片封装技术的LED光源，封装尺寸为2.0mm×1.6mm。其中“20”代表长度2.0mm，“16”代表宽度1.6mm。
与普通顶部发光LED不同，2016侧发光灯珠主要通过侧面输出光线，能够配合导光板、扩散结构等光学设计，在有限安装空间内实现较均匀的照明效果。
这类灯珠常用于对厚度和光线均匀度有要求的产品，例如超薄面板灯、柔性灯条、汽车内饰氛围灯以及显示设备背光。
2016侧发光灯珠的主要特点
- 体积小：2.0×1.6mm封装尺寸，有助于节省产品内部空间。
- 侧面出光：适合搭配导光结构，实现隐藏式光源设计。
- 光线柔和：合理设计灯珠间距后，可以减少明显光斑。
- 颜色方案灵活：可提供白光、红光、绿光、蓝光以及RGB等方案。
在实际产品设计中，侧发光LED的优势不仅体现在亮度，还需要结合光均匀性、结构适配能力以及长期稳定性进行评估。
2016侧发光灯珠规格参数
不同厂家和封装方案的参数可能存在差异，实际选型时需要结合产品需求确认。
| 参数 | 典型范围 |
|---|---|
| 封装尺寸 | 2.0mm×1.6mm |
| 高度 | 0.55-0.8mm |
| 发光方向 | 侧面发光 |
| 工作电压 | 2.8-3.3V |
| 功率 | 0.06W-0.2W |
| 光色 | 白光、红光、绿光、蓝光、RGB |
| 色温 | 2700K-6500K |
2016侧发光灯珠亮度表现
灯珠亮度通常受到LED芯片、驱动电流以及封装工艺影响。
常见情况下：
- 单色型号亮度约为200-800mcd。
- RGB型号单通道亮度约为150-400mcd。
- 特殊高亮方案需要根据具体应用需求进行定制评估。
除了初始亮度，实际应用中还需要关注亮度一致性、光衰变化以及不同批次之间的色差表现。
2016、0603、3014侧发光灯珠有什么区别？
不同尺寸侧发光灯珠适合的应用方向有所不同。
| 型号 | 尺寸 | 功率 | 常见应用 |
|---|---|---|---|
| 0603侧发光 | 0.6×0.3mm | 0.02-0.05W | 微型背光 |
| 2016侧发光 | 2.0×1.6mm | 0.06-0.2W | 面板灯、灯条 |
| 3014侧发光 | 3.0×1.4mm | 0.1-0.3W | 高亮照明 |
如何选择合适型号？
选型时需要综合考虑空间、亮度和散热条件：
- 如果产品内部空间非常有限，可考虑更小尺寸的0603侧发光灯珠。
- 如果需要兼顾尺寸、亮度和成本，2016侧发光灯珠通常更适合。
- 如果应用对亮度要求较高，可以评估3014侧发光灯珠方案。
具体选择还需要结合导光板设计、灯珠排列方式以及驱动条件确认。
2016侧发光灯珠常见应用场景

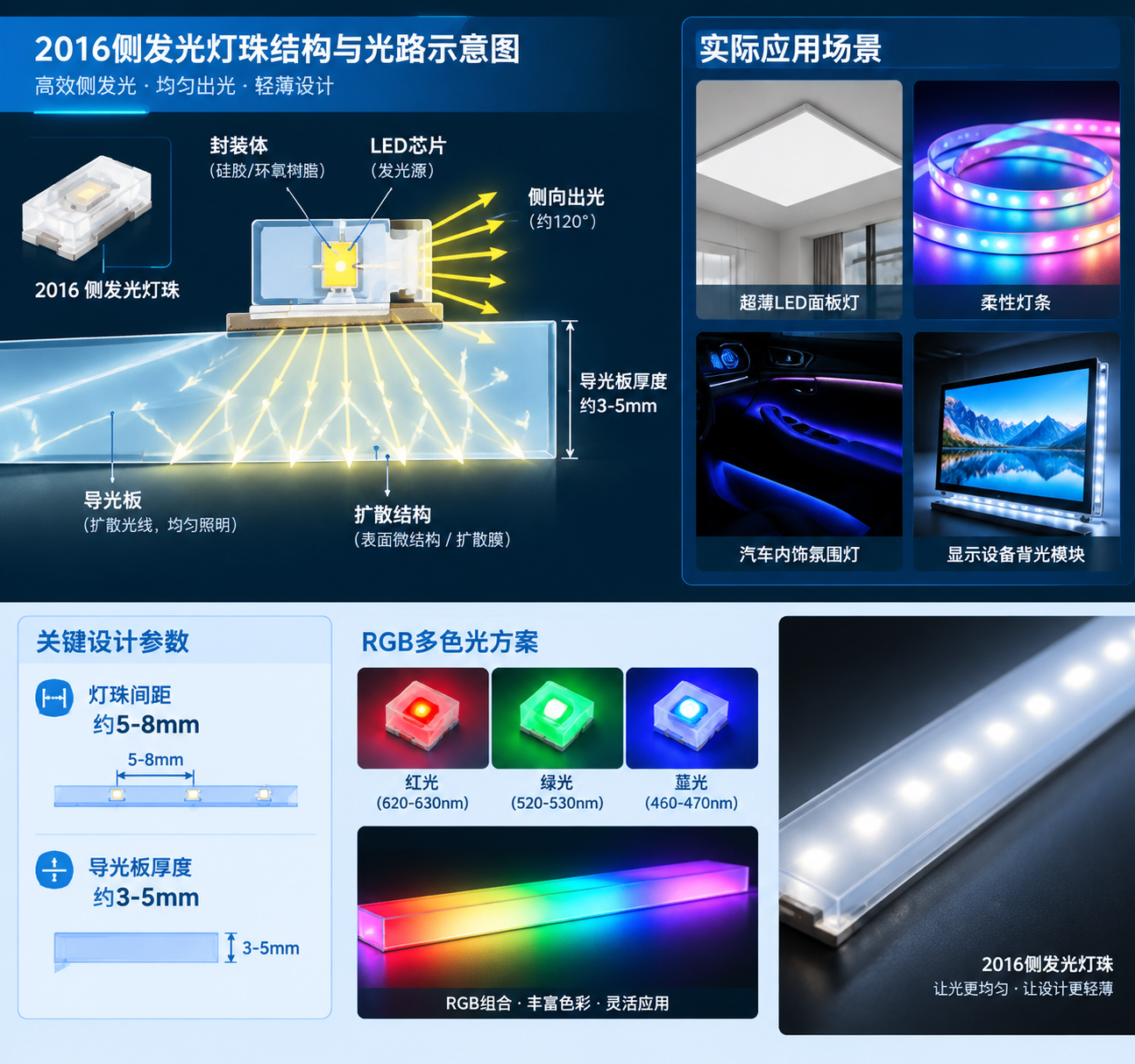

LED侧发光面板灯
2016侧发光灯珠常用于超薄面板灯设计，通过侧向出光配合导光板，实现较均匀的面光源效果。
常见设计参数包括：
- 灯珠间距约5-8mm。
- 导光板厚度约3-5mm。
- 超薄铝框结构。
实际设计中，灯珠间距、导光板材料以及扩散结构都会影响最终出光效果。
LED软灯条
由于封装尺寸较小，2016侧发光灯珠适合应用于柔性灯条和线性照明产品。
主要优势包括：
- 灯体厚度更容易控制。
- 可适应弯曲安装环境。
- 有助于改善连续发光效果。
常见应用包括家居氛围灯、展柜照明以及装饰线性灯具。
汽车氛围灯
汽车内饰照明对隐藏式安装、多色变化以及光线柔和度有较高要求，因此侧发光LED逐渐应用于门板灯、仪表区域和中控装饰照明。
在此类应用中，需要重点确认灯珠可靠性、颜色一致性以及长期使用后的光衰表现。
2016侧发光灯珠贴片安装注意事项
由于灯珠尺寸较小，SMT贴装过程中需要控制方向识别、锡膏印刷和焊接工艺。
推荐贴装参数
| 项目 | 建议范围 |
|---|---|
| 锡膏厚度 | 0.08-0.12mm |
| 吸嘴压力 | 0.5-1N |
| 回流焊温度 | 245-260℃ |
常见贴装问题
灯珠方向贴反
侧发光灯珠对安装方向要求较高，极性识别错误可能导致出光方向异常。
改善方式包括：
- 提前确认灯珠极性标识。
- 优化贴片机视觉识别程序。
- 在生产前进行样品验证。
焊接后亮度异常
焊接后出现亮度降低或不亮，可能与虚焊、锡膏状态或回流焊曲线有关。
排查时可以检查：
- PCB焊盘设计。
- 锡膏印刷效果。
- 回流焊温度曲线。
2016侧发光LED应用发展方向
超薄化设计需求增加
随着灯具、智能设备和装饰照明产品向轻薄方向发展，小尺寸侧发光LED在空间受限产品中的应用需求持续增加。
智能控制应用增加
RGB侧发光灯珠可以结合控制系统实现颜色变化和动态效果，适用于智能照明和氛围照明产品。
封装一致性要求提高
在批量应用中，客户通常会关注：
- 亮度一致性。
- 色温稳定性。
- 光衰表现。
- 长期可靠性。
如何选择2016侧发光灯珠供应商？
选择供应商时，不仅需要关注单颗灯珠参数，还需要评估整体生产和质量控制能力。
查看封装和生产能力
可以重点了解：
- 是否具备自主封装能力。
- 是否拥有稳定的生产设备。
- 是否具备产品检测流程。
关注关键性能指标
实际采购过程中，可以重点确认：
- 光衰数据。
- 色温一致性。
- 亮度离散性。
- 可靠性测试情况。
评估定制能力
不同应用对灯珠要求不同，例如汽车氛围灯通常需要RGB方案，而特殊设备可能需要特定光谱产品，因此供应商是否具备定制开发能力也是重要考量因素。
深圳市恒彩电子提供包括SMD贴片灯珠、特殊波长LED光源等产品方案，在2016侧发光灯珠应用方面可根据不同产品需求提供白光、RGB以及定制封装方案。
2016侧发光灯珠常见问题
2016侧发光灯珠是什么意思？
2016表示灯珠封装尺寸为2.0×1.6mm，侧发光表示LED光线主要从灯珠侧面射出。
2016侧发光灯珠可以用于灯带吗？
可以。由于尺寸较小且适合线性排列，2016侧发光灯珠常用于超薄软灯条和线性照明产品。
2016侧发光灯珠和3014侧发光灯珠哪个好？
两者适用方向不同。2016侧发光灯珠更注重空间适配和尺寸平衡，3014侧发光灯珠通常适用于对亮度要求更高的场景。
2016侧发光灯珠支持RGB吗？
支持。RGB版本可以实现多颜色变化，适用于智能照明、装饰照明和汽车氛围灯等应用。
侧发光灯珠贴片需要注意什么？
需要重点关注灯珠方向、极性识别、锡膏厚度以及回流焊工艺控制，避免出现出光方向错误或焊接异常问题。
