0603LED灯珠(参数选型与应用指南)

0603LED灯珠是一种常用于精密电子设备的微型SMD贴片LED，尺寸小、占用PCB空间少。本文介绍0603LED灯珠的尺寸、电压、电流、正负极判断、焊接注意事项及选型方法，帮助工程师和采购人员了解实际应用中的关键参数。

什么是0603LED灯珠？

0603LED灯珠是一种采用SMD（Surface Mount Device，表面贴装技术）封装的微型LED发光元件，可以直接安装在PCB电路板表面。

与传统3mm、5mm直插LED不同，0603LED灯珠不需要穿过PCB孔位，能够满足现代电子产品对小型化、高集成度的设计需求。

目前，0603LED灯珠常用于：

• 手机及智能设备状态指示
• 智能穿戴产品
• 蓝牙设备
• 汽车仪表和按键背光
• 工业控制面板
• 医疗电子设备

对于空间受限的产品设计，0603LED灯珠可以在较小面积内实现稳定的指示和显示效果。

0603LED灯珠的主要特点

0603LED灯珠的优势主要体现在以下几个方面：

• 体积小，占用PCB空间少
• 适合自动化贴片生产
• 安装密度高
• 功耗较低
• 响应速度快
• 适用于精密电子设备

在实际应用中，选择0603LED灯珠时不仅需要考虑尺寸，还需要结合亮度、颜色、电流、焊接工艺等因素。

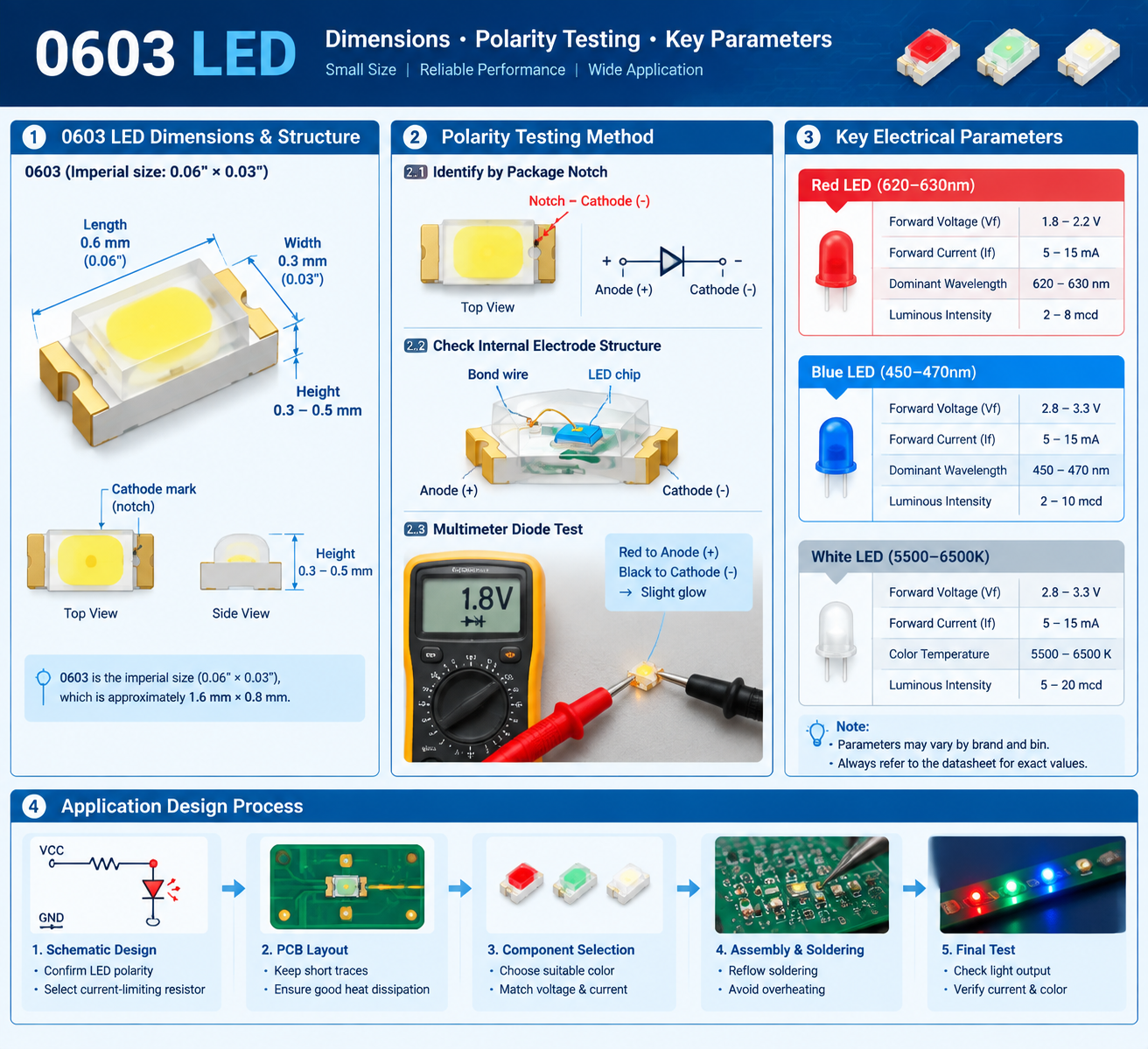

0603LED灯珠尺寸与封装规格

0603LED灯珠尺寸是多少？

0603LED灯珠的名称来源于电子行业常用的英制尺寸编号。

其中：

• 06代表长度约0.6mm
• 03代表宽度约0.3mm

常见尺寸参考如下：

从尺寸来看，0603LED灯珠在小型化和生产可靠性之间保持了较好的平衡。相比01005LED灯珠，其焊接难度相对较低；相比0805LED灯珠，则更节省PCB空间。

0603LED灯珠封装高度

0603LED灯珠的高度会因芯片结构、封装材料以及亮度要求不同而有所变化。

常见高度包括：

• 约0.3mm
• 约0.5mm

进行PCB设计时，除了关注长宽尺寸，也需要确认灯珠高度，避免与结构件产生干涉。

0603LED灯珠正负极如何判断？

由于0603LED灯珠尺寸较小，正负极识别是使用过程中较常遇到的问题。正确判断极性，可以避免安装后无法点亮或因连接错误造成损坏。

查看封装标识

常见判断方式包括：

• 带缺口的一侧通常表示负极
• 部分产品会通过颜色标记区分方向
• 可根据内部电极结构判断正负极

不同厂家封装方式可能存在差异，因此批量使用时建议结合产品规格书确认。

使用万用表检测

如果无法通过外观判断，可以使用万用表二极管档测试。

操作步骤：

1. 将万用表调节至二极管测试模式。
2. 红表笔和黑表笔分别连接灯珠两端。
3. 如果灯珠出现轻微发光，说明方向基本正确。
4. 若无反应，可交换表笔方向再次测试。

对于没有明显极性标识的小型LED灯珠，这种方法较为常用。

0603LED灯珠参数：电压、电流与亮度

0603LED灯珠的参数会受到LED芯片材料、颜色、封装工艺和驱动方式影响，不同产品之间可能存在差异。

常见参数范围如下：

实际电路设计时，应以对应型号规格书中的参数为准。

影响0603LED灯珠性能的因素

主要包括：

• LED芯片型号
• 封装材料
• 工作温度
• 驱动电流
• 散热环境

即使尺寸相同，不同型号的0603LED灯珠在亮度、寿命和可靠性方面也可能存在区别。

0603LED灯珠功率是多少？

0603LED灯珠属于低功率LED元件。

通常情况下：

• 工作电流：5-15mA
• 工作电压：2-3.3V
• 单颗功率：约0.03-0.06W

由于功率较低，0603LED灯珠主要用于：

• 状态指示
• 信号提醒
• 小范围背光
• 微型显示

如果应用需要更高亮度照明，通常会考虑2835LED灯珠、3030LED灯珠或3535陶瓷LED灯珠等其他封装类型。

0603LED灯珠限流电阻如何计算？

LED灯珠不能直接连接电源使用，因为LED本身无法自动限制电流。

电流过大可能导致：

• 温度升高
• 亮度衰减
• 寿命降低
• 灯珠损坏

因此，实际应用中通常需要搭配限流电阻。

限流电阻计算公式

计算公式：

R=（电源电压-LED正向电压）÷工作电流

例如：

已知：

• 电源电压：5V
• 红色0603LED灯珠
• 正向电压：2V
• 工作电流：10mA

计算：

R=(5-2)÷0.01

≈300Ω

因此可以选择300Ω或330Ω电阻进行保护。

常见5V系统参考：

实际使用时，需要根据亮度需求、电源条件和工作环境进行调整。

0603LED灯珠与01005、0805有什么区别？

不同封装尺寸的LED灯珠适用于不同产品需求。

选择时可以根据产品设计要求判断：

• 追求极限小型化，可考虑01005LED灯珠。
• 需要兼顾尺寸、生产稳定性和焊接便利性，0603LED灯珠较常见。
• 需要更高亮度表现，可考虑更大尺寸封装。

0603LED灯珠应用领域

消费电子产品

在手机、智能手环、蓝牙设备等产品中，空间通常较为有限，因此需要体积小、功耗低的LED元件。

常见应用包括：

• 状态指示灯
• 充电提示灯
• 按键背光

汽车电子

汽车电子产品对稳定性要求较高，0603LED灯珠可用于：

• 仪表显示
• 控制按键背光
• 状态提示

工业设备

工业控制设备中，0603LED灯珠主要用于：

• 控制面板显示
• 仪器仪表指示
• 自动化设备状态提醒

显示相关应用

随着电子产品不断向轻薄化发展，小尺寸LED封装在部分显示和指示应用中的需求持续增加。

0603LED灯珠焊接注意事项

由于0603LED灯珠尺寸较小，生产和维修过程中需要注意焊接条件。

回流焊注意事项

建议关注：

• 峰值温度控制
• 温度变化速度
• 加热时间

批量生产时，应按照供应商提供的回流焊曲线进行设置。

手工焊注意事项

手工操作时建议：

• 使用细头烙铁
• 缩短焊接时间
• 避免长时间加热

同时需要注意：

• 防止静电损伤
• 保持PCB清洁
• 避免机械挤压灯珠

0603LED灯珠内部结构精密，不规范操作可能影响使用寿命。

如何选择0603LED灯珠厂家？

采购0603LED灯珠时，除了价格，还需要关注产品稳定性和供应能力。

查看封装生产能力

可以重点了解：

• 自动化生产设备
• 封装工艺能力
• 产品检测流程
• 批量生产稳定性

关注产品一致性

批量使用时，需要重点确认：

• 亮度一致性
• 色差控制
• 参数稳定性
• 长期供应能力

确认定制能力

部分应用可能需要：

• 特殊颜色
• 特殊波长
• 高亮版本
• 定制封装结构

具备研发和生产能力的厂家，可以根据应用需求提供相应方案。

恒彩电子主要从事LED灯珠研发、生产和销售，产品涵盖SMD贴片LED灯珠、LED直插灯珠、LED陶瓷灯珠及大功率LED光源，可根据不同应用需求提供相应LED光源方案。

0603LED灯珠常见问题

0603LED灯珠工作电流是多少？

0603LED灯珠常用工作电流一般为5-15mA，最大电流通常约20mA。具体数值需要参考对应产品规格书。

0603LED灯珠可以直接接5V电源吗？

不可以。LED需要通过限流电阻控制电流，否则可能因电流过大导致发热增加或损坏。

0603LED灯珠和0805LED灯珠哪个好？

两者适用场景不同。0603LED灯珠更适合空间有限的产品；0805LED灯珠尺寸更大，在部分应用中可以提供更高亮度。

0603LED灯珠寿命受哪些因素影响？

实际寿命通常与工作温度、驱动电流、散热条件以及使用环境有关。

选择0603LED灯珠需要关注哪些参数？

实际选型时建议确认：

• 封装尺寸是否匹配
• 正向电压和工作电流是否符合设计要求
• 亮度和颜色是否满足需求
• 批量产品一致性是否稳定
• 供应商是否具备持续供货能力
